黑龍江SOE測試儀觸發輸出時序圖根據不同的系統測試需要，本儀器可選擇順序觸發、黑龍江當地逆序觸發、黑龍江當地分組同步觸發和重復脈沖觸發4種模式。其輸出時序如下：5-1、黑龍江當地順序觸發 用于常規的SOE通道分辨率測試。例如一個SOE記錄設備的標稱分辨率為1ms，要驗證該設備的實際分辨率是否符合要求，我們用TDS64B的信號輸出通道依次觸發被檢驗設備的每個DI通道，每個通道觸發的間隔時間設定為1ms，所有被測量通道都觸發完之后，調取被檢驗設備的SOE記錄，查看其記錄的每個通道的觸發時間值是否符合測試儀實際輸出的觸發順序和間隔時間，這樣就能夠判定該設備的SOE記錄精度是否符合規范。順序觸發模式下的輸出時序如下：5-2、黑龍江當地逆序觸發 觸發模式與順序觸發相同，但是觸發通道的先后順序相反。時序圖如下：5-3、黑龍江當地分組同步觸發 該模式下64個DO輸出通道被分為4組，每組16個通道，對應儀器面板上的T1-T4插座。啟動觸發后，每組的16個通道被同步觸發，順序按T1-T2-T3-T4。該模式可用于對多個SOE卡件做對此試驗，以驗證多個卡件的標準時鐘是否同步。群組觸發模式輸出時序如下：5-4、黑龍江當地重復脈沖觸發 該模式下所有DO輸出通道同步輸出1-99個重復脈沖。脈沖寬度和間隔時間可定義為1-9999ms。通常用于對SOE或任何干接點型DI通道做抗干擾濾波特性試驗。輸出時序如下：

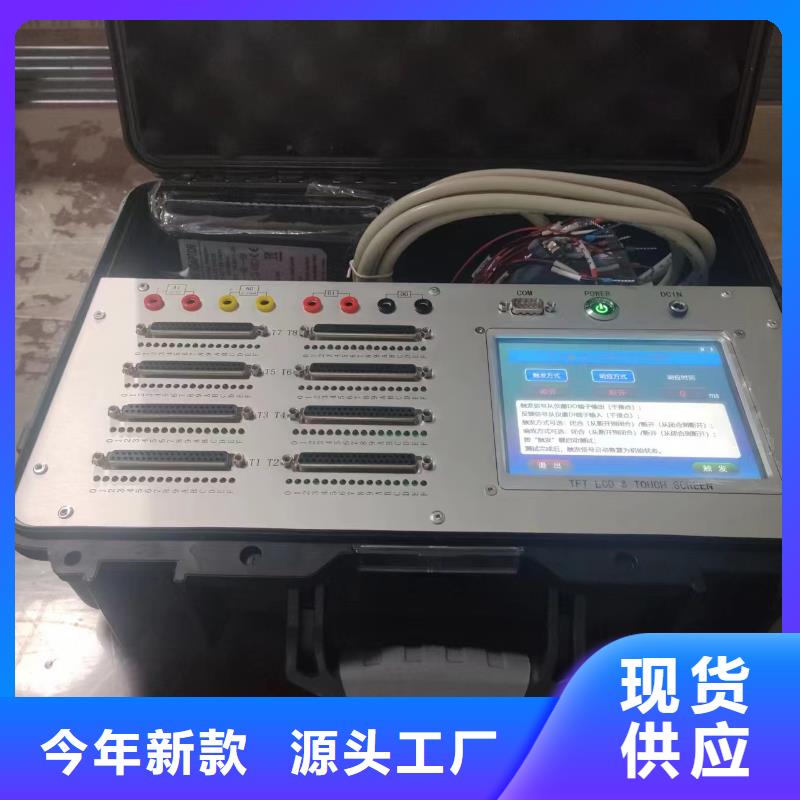

黑龍江SOE測試儀第二種連接方式是使用專用連接電纜，將測試儀的觸發信號通過特制的專用連接器連接到 SOE 模件。這種連接需要用戶提供其 SOE 系統DI 模板的輸入連接器的型號及詳細接線說明，由我們?yōu)橛脩舳ㄖ茖Ｓ眠B接電纜。不管使用哪一種連接方式，都應確保連接后的 SOE 通道，在整個測試過程中不被原有的用戶信號觸發。2、黑龍江接好測試電纜后接通測試儀電源。進入功能選擇界面，按測試需求選擇進入不同的觸發模式界面。通過觸摸屏操作，可設置觸發信號的間隔時間、黑龍江脈寬、黑龍江間隔、黑龍江次數等參數。每個測試界面中均有簡要的說明。3、黑龍江先進行試驗觸發?？捎萌魏我环N觸發模式，按“觸發”鍵，觀察測試儀面板上的輸出指示燈和被測試的 SOE 模件上的通道指示燈應能被觸發點亮。否則要檢查接線是否正確或接觸是否牢靠。4、黑龍江確認所有已連接到測試儀的通道均可被正常觸發和復歸以后；做好SOE 系統側的記錄準備；選擇的觸發模式和間隔時間，啟動觸發，觸發后約延時 3 秒后自動復歸或在任意時刻手動按任意鍵復歸（脈沖模式下無延時）。5、黑龍江從被測設備中調取 SOE 觸發記錄，與測試儀發出的實際觸發順序和間隔時間進行比對。第二章、黑龍江綜合測試TH-128 的綜合測試功能包括：開關量保護回路延遲時間測試、黑龍江模擬量保護回路延遲時間測試、黑龍江DCS工作站畫面刷新時間測試和模擬量信號波形顯示。從儀器開機上電后的主選畫面選擇“綜合測試”即可進入選項界面，選擇點擊可分別進入各項測試。每種測試均在屏幕上顯示有操作方法， 按提示操作即可，非常直觀簡便。
