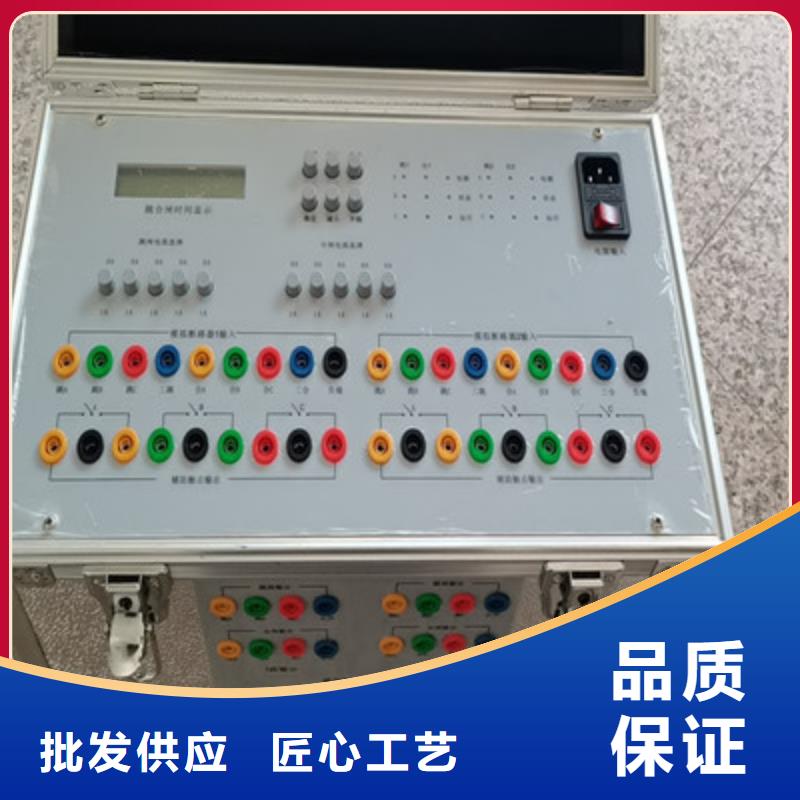

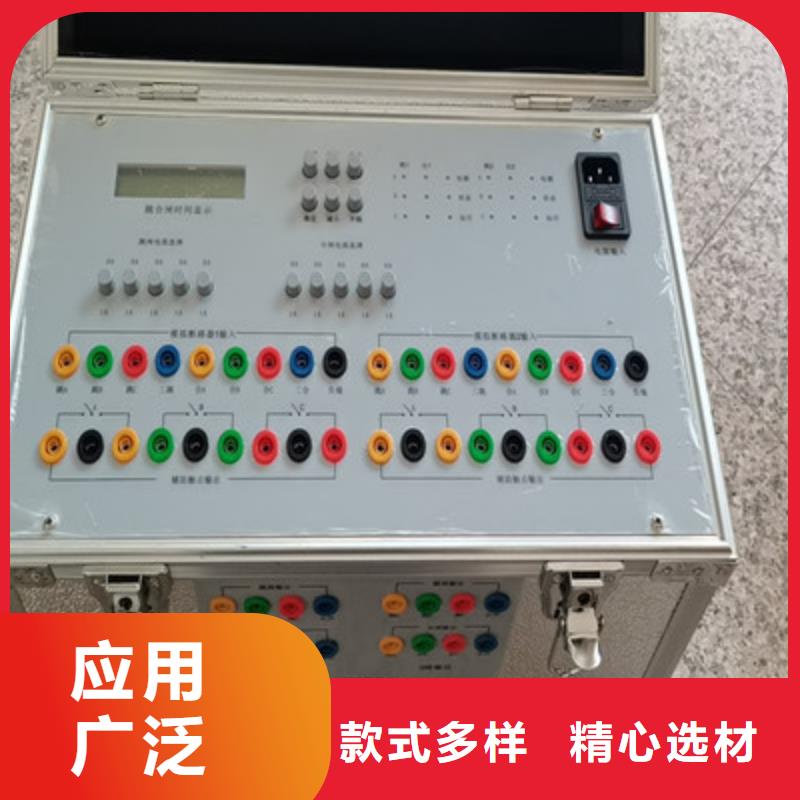

黑龍江模擬斷路器直流開關： 該開關為直流電源輸出開關，該直流電源為穩壓電源。（8）合閘電流選擇開關：同跳閘電流按鍵。2．操作方法本裝置和繼電保護測試裝置配合使用。（1）具體操作方法如下：①開啟電源開關。電源指示燈和運行燈同時亮說明系統正常。②設置跳閘電流和合閘電流(1A、2A、3A、4A、5A)。③設置跳閘時間和合閘時間(0-500ms)。ABC三相分別設置。④接入自繼電保護裝置引來的輸入信號。對于分相操作機構，只接入跳合閘A、B、C相回路。⑤模擬斷路器輸出信號接至繼電保護測試裝置。對于三相一次操作機構，可接入三跳三合回路或分相跳合回路。⑥當保護裝置無直流操作電源時，可用模擬斷路器自帶直流電源作為操作電源。開啟模擬斷路器直流開關，調整直流電壓輸出至合適值，用此電壓作為操作回路電壓。（2）應用接線圖上例接線為繼電保護測儀與模擬斷路器配合使用的實例，模擬斷路器也可獨立使用；如沒有其它接點需要斷路器控制，也可不用模擬斷路器的跳合閘輸出，觀察跳合閘指示燈即可。四．注意事項1．禁止將模擬斷路器的輸入和輸出接反!2．不允許將輸入與輸出的公共端連接在一起!3．當跳合閘脈沖為110V時，對應的跳合閘電流分別為0.5A、1A、1.5A、2A、2.5A五．設備配套名稱 單位 數量說明書 份 1合格證 份 1出廠試驗報告 份 1附錄：后面板接線端子接線說明：接線端子分兩排：上面一排從右至左1-2為220v電源輸入，3-6為跳閘輸入3-跳A，4-跳B，5-跳C，6-三跳。7-10為合閘輸入。7-合A，8-合B，9-合C，10-三合。11為輸入負端。12-14為跳閘信號輸出。12-跳A，13跳B，14跳C，15公共端下面一排從右至左1-2為直流電壓輸出，1為正極，2為負極。3-11為輔助觸點。3-5為A相觸點,3-4為常閉觸點，4-5為常開觸點，4為公共端。6-8為B相觸點6-7為常開觸點，7-8為常閉觸點，7為公共端，9-11為c相觸點，9-10為常開觸點,10-11為常閉觸點,10為公共端。12-15為合閘信號輸出。12-合A，13合B，14合C，15公共端
