黑龍江熱繼電器測試儀設定檢測次數:確定選擇溫度模式:系統34.1選擇信號模式:單信號確定退出圖４在該界面中，首先設置“檢測次數”，有１、２、３三種選擇。該選項用于設置充放氣的循環次數。接下來的“選擇溫度模式”菜單用于選擇系統采集溫度的方式，有“系統”和“手動”兩個選項。“系統”是指由系統自帶的傳感器感測環境溫度；“手動”是指由用戶用紅外測試密度繼電器的內部溫度，然后手動輸入。溫度設置完成后進入“選擇信號模式”菜單。該菜單有三個選項，分別是“單信號”，“單閉鎖”和“雙閉鎖”。下面分別對三個選項進行詳細說明。單信號：選擇單信號時，只能有一個測試信號接入儀器，單報警、單閉鎖１和單閉鎖２任選其一，由物理連接決定，系統自動識別。單閉鎖：選擇單閉鎖時，系統有兩個測試信號接入儀器，其中必須有單報警，而單閉鎖１和單閉鎖２任選其一，此時系統同時測試兩個信號。雙閉鎖：選擇雙閉鎖時，三個信號必須同時接入系統，此時系統同時測試三個信號。設置完該界面的所有選項后進入主測試界面，如圖５所示。＊＊年＊＊月＊＊日報警回復值報警值Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000閉鎖回復值 閉鎖值1Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000閉鎖回復值2 閉鎖值2Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000準備完畢… 開始存儲打印退出圖５外界氣路均準備好以后，點擊“開始”，系統會按前面設定的檢測方式自動完成全部檢測。
全自動氣體密度繼電器測試儀放心選擇
<黑龍江>天正華意電氣設備有限公司
黑龍江熱繼電器測試儀如圖所示：2.3 安裝完成會彈出安裝成功窗口（如圖）將電腦與儀器連接，在Windows的“設備管理器”中查看，如圖，在工具軟件中可以使用圖中所示的端口號進行通信。3.端口號的改變在windows中一些軟件只支持固定的端口號，這時就會出現上面顯示的“有效端口號”無法使用的情況，下面介紹改變端口號的方法。打開我的電腦屬性，在硬件里打開設備管理器，找到“”USB210 USB to UART Bridge Controller(COM?)”打開它的屬性窗口（如圖）打開“端口設置”中高級選項。如圖所示：在高級設置的左下角有一個COM端口號設置選項，可以選擇1～256中沒有使用的端口號。結束工作1. 關閉氣瓶上所有閥門。2. 按面板上的“放氣”按鈕，放凈管路中的殘余氣體。注：在沒有放氣情況下嚴禁拔下進氣口插頭!!!1.關閉電源。2.拔掉氣管。5. 拔掉信號線和電源線。1.去現場前帶上工具箱，先檢查工具箱內小氣瓶的氮氣氣體貯量，帶上所有開關用的過渡接頭及工具。2. 端子排上對應的報警信號線、閉鎖信號線要從端子排上斷開，以防其二次回路和其中信號線構成回路，影響測試。3. 被校驗的密度繼電器不能平躺放置，要立放，否則會造成校驗不準確。4. 密度繼電器在校驗的過程中不能有太大的振動。5. 使用氣瓶時可按以下提示進行操作。保管和運輸 校驗儀屬于精密電子產品，應放于溫度-30～70℃，相對濕度不超過90％，且空氣中不含有足以引起腐蝕的氣體。校驗儀的運輸，應避免劇烈振動和撞擊，并防止雨雪浸濕。校驗用氣源：因安檢部門要求禁止運輸，只能在用戶所在地或試驗現場充氣（在專業充氣點充氣，如無專業充氣條件就自行充氣）！
<黑龍江>天正華意電氣設備有限公司
全自動氣體密度繼電器測試儀放心選擇

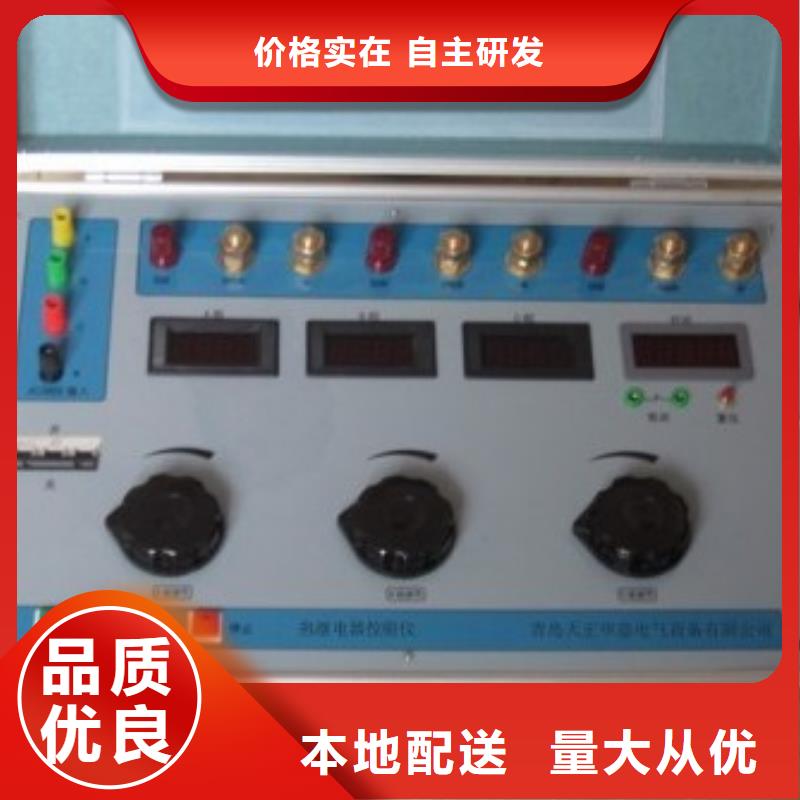

黑龍江熱繼電器測試儀操作方法1、電源接通前，應斷開“電源控制”開關，并將A相調”“B相調”“C相調”逆時針調回零位。2、接通電源，將“電源輸入” A、B、C、N端子接入三相四線電源，然后將“A、B、C相電流輸出”端子及“開關量輸入”有源接點端子用專用測試導線連至被測繼電器接點3、連接完畢后，合上“電源控制”開關，按下“啟動”按鈕，順時針將“A相調”“B相調”“C相調”所需試驗電流，），然后按下“停止”按鈕，再次按下“啟動”按鈕，即可對被測繼電器進行特性試驗。在對0～50A保護器進行測試時，將量程轉換開關置“50A”側，在對50～500A保護器進行測試時，將開關置“500A”側。四、接線圖五、注意事項1、本機在使用前，應詳細檢查電流輸出線的截面長度應滿足要求，否則將影響輸出電流值。2、每次使用完設備后，應將“三相電流調節”手柄逆時針調至零位。3、用戶購機后，應嚴格按照本說明操作。4、運輸時，必須小心輕放，避免強烈震動。5、倉庫保管時，環境溫度為0～30℃及相對濕度不超過85％，空氣中不應含有引起腐蝕的有害雜質。
<黑龍江>天正華意電氣設備有限公司
全自動氣體密度繼電器測試儀放心選擇
黑龍江熱繼電器測試儀感謝您使用我公司的產品，智能型SF6氣體密度繼電器校驗儀是本公司獨立開發研制的高精密儀器，儀器關鍵器件全部采用精密進口件，通過高精度壓力傳感器及高精度A/D、D/A轉換器，結合高性能32位ARM單片機和TI公司的高速信號處理芯片，能自動完成對SF6密度繼電器及壓力表的校驗，能準確測量信號動作時當前溫度下的壓力值并自動完成任意環境溫度至20℃時的標準壓力換算，能通過USB通訊接口上傳試驗數據到計算機，同時可用U盤拷貝試驗數據并自動打印試驗數據且自動存儲以備查閱，整個過程不須人工干預，并自動識別測試過程中的故障，體現了儀器“智能型”的特點。儀器具有高精度，高穩定性，高可靠性的特點。請用戶在使用之前仔細閱讀使用說明書并按步驟操作。概 述 ?進行密度繼電器校驗的必要性SF6開關是電力系統廣泛使用的高壓電器。SF6開關的可靠運行已成為供用電部門關心的問題之一。SF6氣體密度繼電器是用來監測運行中SF6開關本體中SF6氣體密度變化的重要元件，其性能的好壞直接影響到SF6開關的運行。現場運行的SF6氣體密度繼電器因不常動作，經過一段時期后常出現動作不靈活、觸點接觸不良等現象，有的還會出現密度繼電器溫度補償性能變差，當環境溫度突變時常導致SF6密度繼電器誤動作。因此DL/T596-1996《電力設備性試驗規程》規定：各SF6開關使用單位應定期對SF6氣體密度繼電器進行校驗。
<黑龍江>天正華意電氣設備有限公司
全自動氣體密度繼電器測試儀放心選擇
黑龍江熱繼電器測試儀系統顯示主界面如下圖1：智能型SF6密度繼電器校驗儀密度繼電器校驗 系統壓力值修正常溫壓力表校驗 20度壓力表校驗歷史數據游覽系統時鐘調整＊＊年＊＊月＊＊日圖1此時光標選定了“密度繼電器校驗”選項，按“飛梭確定鍵”進入密度繼電器校驗程序，如圖2所示界面。密度繼電器校驗設定閥值壓力：0.100(MPa) 確定選擇觸點模式:常開確定退出圖２這是“密度繼電器校驗”的個界面。在該界面中可以首先設置閥值（“閥值壓力”是指測試密度繼電器時由進氣到放氣的切換壓力值）。按“飛梭確定鍵”，數值菜單反顯后旋轉飛梭可以使數值增減，達到目標值后按“飛梭確定鍵”使數值菜單正常顯示后再旋轉飛梭到旁邊的“確定”按鈕，再按“飛梭確定鍵”即可進入“選擇觸點模式”菜單如圖３所示。密度繼電器校驗設定閥值壓力：0.100(MPa)選擇觸點模式:常開 確定確定退出圖３進入“選擇觸點模式”菜單后用飛梭可以選擇密度繼電器的觸點模式，有“常開”和“常閉”兩個選項。注意：觸點模式是指密度繼電器非帶載的狀態。設置完成后旋轉飛梭到下面的“確定”選項，按“飛梭確定鍵”進入下一級菜單，如圖４所示。
<黑龍江>天正華意電氣設備有限公司
黑龍江熱繼電器測試儀 接檢漏相端子：用配套試驗線連接被試驗的相如：A相2、接外殼或地端子：用來接地或接在檢漏繼電器的外殼上3、電源開關：用來關斷顯示電源，但不控制充電電源4、試驗/測阻開關：該開關彈起時自動測試并顯示可變電阻器的電阻值開關按下時液晶電阻表處于自保狀態自動斷開電阻測量用于檢漏試驗。5、大屏幕液晶電阻表：在試驗開關彈起狀態電阻表自動測量并顯示可變電阻的電阻值。6、可調電阻：旋轉電阻手柄可改變可調電阻的電阻值、如在測阻狀態可通過電阻表監視其阻值。7、充電指示：接通AC220電源時該燈點亮，自動對內置的充電電池充電，同時起電源指示作用。8、保險座：可對儀器起一定的保護作用。9、電源輸入插座：通過此處輸入AC220V電源。
<黑龍江>天正華意電氣設備有限公司 全自動氣體密度繼電器測試儀放心選擇黑龍江熱繼電器測試儀如果有問題，系統會顯示“器件故障”，此時用戶應檢查線路和氣路的連接是否正確。測試完成后，可以存儲和打印測試結果。點擊“退出”后系統退出測試主界面。在系統主界面旋轉飛梭使光標選擇“壓力值修正系數”，如圖６所示，此時可以進入壓力值修正界面，以修正系統的檢測誤差。由于壓力修正值在出廠時已經校好，用戶不必再修正，以免影響系統的檢測精度。智能型SF6密度繼電器校驗儀密度繼電器校驗系統壓力值修正常溫壓力表校驗 20度壓力表校驗歷史數據游覽系統時鐘調整＊＊年＊＊月＊＊日圖６在系統主界面旋轉飛梭使光標選擇“歷史數據查閱”，如圖７所示，可以瀏覽原來的測試結果。智能型SF6密度繼電器校驗儀密度繼電器校驗系統壓力值修正常溫壓力表校驗 20度壓力表校驗歷史數據游覽系統時鐘調整＊＊年＊＊月＊＊日圖７點擊“確定”后進入的界面如圖８所示。密度繼電器校驗數據退出圖８點擊“密度繼電器校驗數據”后可以看到歷史數據，如圖９所示。＊＊年＊＊月＊＊日報警回復值報警值翻頁 打印外存 退出點擊外存后顯示如圖11上傳 U盤 返回如需上傳測試數據請用SUB接口線連接好計算器（已安裝上傳軟件的計算機且已打開上傳界面），點擊上傳后與計算器找到相應的通訊口即可上傳數據，具體操作詳見“配套工具軟件使用說明”如需用U盤拷貝數據，請將U盤插上儀器面板上拷貝U口同時點擊U入盤即可拷貝數據到所插U盤上，存儲的文件名默認為“SF6”加“存儲數據的序號”（例如，組數據存儲到U盤的文件名為SF61）如圖12上傳 U盤 返回在上圖中點擊確認，儀器顯示如下界面：如果數據成功保存到U盤，界面顯示如下：如果數據未成功保存到U盤，界面顯示如下：在主截面上點擊“系統時鐘修正”，如圖10所示，可以進入系統時鐘修正界面，如圖13所示。
<黑龍江>天正華意電氣設備有限公司
全自動氣體密度繼電器測試儀放心選擇
黑龍江熱繼電器測試儀功能及特點該校驗儀主要具有如下功能：1、對任意環境溫度下的各種SF6氣體密度繼電器的報警動作和解除時的壓力值進行測量，并自動換算成20℃時的對應標準壓力值，實現對SF6氣體密度繼電器的報警性能校驗。2、對任意環境溫度下的各種SF6氣體密度繼電器的閉鎖動作和解除時的壓力值進行測量，并自動換算成20℃時的對應標準壓力值，實現對SF6氣體密度繼電器的閉鎖性能校驗。3、如被校驗的SF6氣體密度繼電器附有壓力表或密度表，該校驗儀還可對壓力表或密度表的精度進行校驗。該校驗儀吸收國內同類產品先進經驗，運用了先進的的SF6氣體壓力和溫度之間關系的數學模型，根據現場測試需要而設計的一種SF6氣體密度繼電器校驗設備。采用嵌入式微機技術，選用進口的高性能壓力、溫度傳感器，解決了目前現場對SF6氣體密度繼電器校驗困難的問題。該校驗儀同時采樣被測繼電器動作時的氣體壓力和溫度，并自動換算成20℃時的標準壓力值，從而完成了壓力、溫度的動態自動補償。因此該校驗儀無需傳統實驗方法所用的恒溫室，而且避免了大量的SF6氣體的浪費。具有以下顯著特點：?采用模數混合型單周期高速單片機為核心，其資源豐富功能強大，數據處理能力強，因其將A/D、D/A、基準電壓、模擬放大集成在單片機內部，所以外圍電路簡單、穩定性好、準確性高。?
