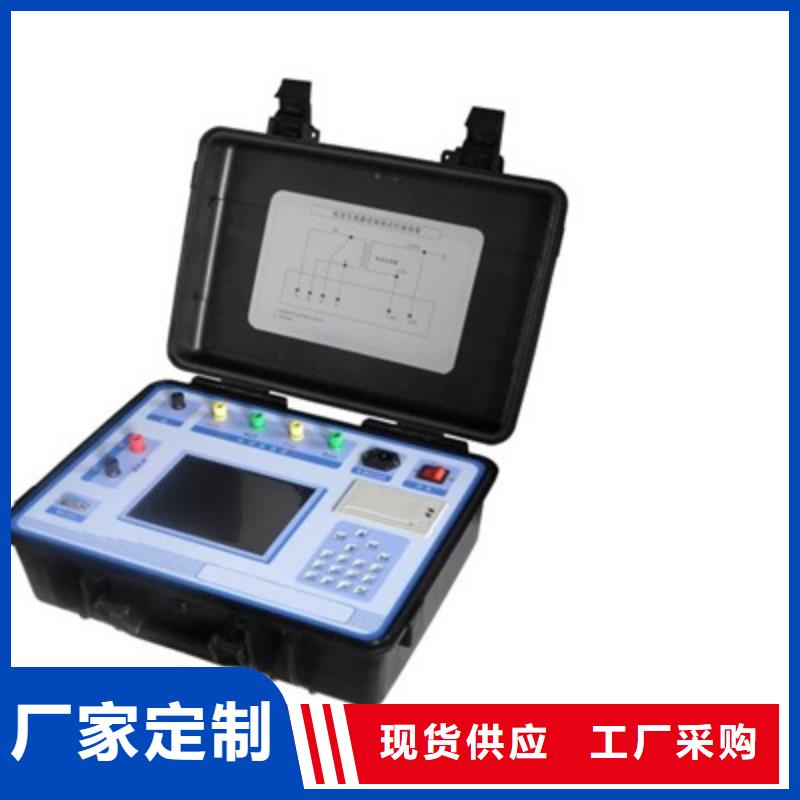

黑龍江二次壓降負載測試儀電能計量綜合誤差過大是電能計量中普遍存在的一個關鍵問題。電壓互感器二次回路壓降引起的計量誤差往往是影響電能計量綜合誤差的因素。所謂電壓互感器二次壓降引起的誤差，就是指電壓互感器二次端子和負載端子之間電壓的幅值差相對于二次實際電壓的百分數，以及兩個電壓之間的相位差的總稱。傳統測試方法是一臺設備用很長的測試線同時檢測PT側和表計側的電壓，由于測試線過長，就很容易造成PT二次的短路情況，這是很危險的故障。在《電能計量裝置現場檢驗》作業指導書中對互感器的二次回路的實際負荷也提出了明確定要求。實際上互感器實際二次負荷對互感器的誤差有著大的影響。目前市場上的二次負荷測試方法大多采用伏安相位法來測試，這種方法存在接線麻煩，需要斷開電流回路接入測量，讀數不直接等缺點。TH-106C無線二次壓降及負荷測試儀是分布式無線同步測量電壓互感器二次壓降負荷以及伏安相位等電參數的儀器，由兩臺手持測量終端組成，每臺手持終端單獨使用時，可以當作二次負荷在線測試儀和三相相位伏安表使用。兩臺同時使用時可以無線同步測量六路電壓幅值，相位等參數，可以測量單相或者三相電壓互感器二次壓降，二次負荷，測試現場不需要在電能表側和PT端之間拉設臨時電纜，從測試原理上杜絕了因拉設電纜可能引起的電網事故，既保證了電能計量的準確性，又不影響電網的穩定運行，解決了傳統的PT二次回路壓降測試儀測試時拉線工作量大、容易出事故的難題。TH-106C無線二次壓降及負荷測試儀徹底解決變電站內分布式同步測量的問題，無需GPS，無需放電纜來引入?yún)⒖茧妷海苊庥捎陔娎|絕緣或者操作問題造成的PT二次短路，簡單實用。無線二次壓降負荷測試儀又稱二次壓降負荷在線測試儀、互感器二次壓降負荷在線測試儀單臺主機可以完成三相電壓、電流、相位、頻率、功率、功率因數、三相不平衡度等電參數的高精度測量具有體積小，重量輕，攜帶方便，接線簡單，測試準確等優點。

直流電源接地故障查找儀現貨批發
<黑龍江>天正華意電氣設備有限公司

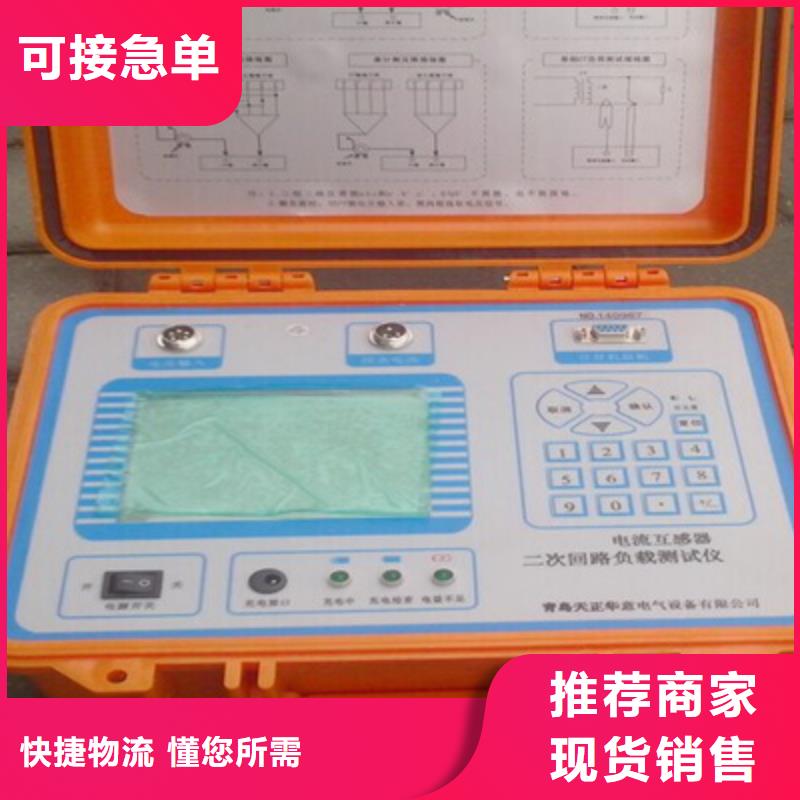

黑龍江二次壓降負載測試儀尊敬的顧客感謝您購買本公司TH-HC二次負荷測試儀在您初次使用該產品前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本裝置。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的產品可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足 您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身產品保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。忠告請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。請勿擅自打開儀器，否則將不能得到包修等到各種服務，出現任何問題請先電話聯系售后服務部。防止火災和人身傷害使用適當?shù)碾娫淳€：只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開：當測試導線與帶電端子連接時，請勿隨意連接或斷開測試線。

<黑龍江>天正華意電氣設備有限公司
直流電源接地故障查找儀現貨批發

黑龍江二次壓降負載測試儀無線二次壓降及負荷測試儀具有如下功能及特點：分布式無線同步測量伏安相位等電參數，無線同步測量六路電壓幅值相位，可單相或者三相測量二次壓降 自動計算比差，角差值。單獨使用可當作二次負荷在線測試儀和三相伏安相位表無需GPS，避免因天氣和高樓等原因，而長時間尋星不需要在電能表側和PT端側之間拉設臨時電纜，避免由于電纜絕緣或者操作問題造成的PT二次短路采用無線作為通信方式，避免了載波通信方式對二次測量回路的污染，影響電能計量準確性單機同時測量1至3路交流電壓；單機同時測量1至3路交流電流；單機測量電壓間、電流間、電壓與電流間的相位；單機測量頻率；單機測量功率；單機顯示六角圖向量；單機三相不平衡度測量具有抗諧波干擾的功能，在有諧波的情況下，依然保持測量精度電流幅值相位測量小可達1mA. 非常適合變電站主變帶負荷試驗以及新建站或負荷小的站電流測量。可選用無線中繼器，解決地下室及屏蔽很好的室內無線通訊問題自動切換量程電壓，電流采樣全隔離可通過SD卡升級應用程序，測量數據可導出到SD卡。采用3.5寸彩色液晶顯示屏內置大容量鋰電池，一次充電后，不關屏幕背光時，可以連續工作6小時（開啟背光關閉功能，待機時間更長）。工業級工作溫度范圍: -20 ~ 50℃二、技術指標1、測量范圍及誤差類型測量范圍單位誤差分辨率比差0.001~99.9％X＝（X×1％ ＋Y×1 ％0.02％）0.001角差0.01~999.9‘Y＝（X×1％ ＋Y×1％0.5分）0.01PT二次導納1.00 ~ 99.9mS±1％±0.02mS0.01CT二次阻抗0.1 ~ 50Ω1％＋ 2個字0.01電壓5 ~ 600VV0.5％ x 讀數 ＋5個字0.1V電流0.001 ~ 6A(可擴展)A0.5％ x 讀數 ＋5個字0.0001A有功功率0.005 ~ 3600W0.5％ x 讀數(PF＝1)0.1W無功功率0.005 ~ 3600VAR0.5％ x 讀數(PF＝0)0.1Var頻率45 ~ 65Hz0.02Hz0.01Hz相位0 ~ 360°＋ 0.1°0.1°無線通訊距離： 1000米（開闊地）選用無線中繼器通訊距離：2000米（開闊地）2、工作條件工作溫度：-20 ~ 50℃，相對濕度：0 ~ 95％無冷凝3、電源內置3.7V/6000mAH鋰電池，開背光的情況下，長連續工作10小時（開啟背光關閉功能，待機時間更長）。

<黑龍江>天正華意電氣設備有限公司 直流電源接地故障查找儀現貨批發

黑龍江二次壓降負載測試儀 主要技術指標環境條件溫度：－5℃～40℃相對溫度：＜95％（25℃）海拔高度：＜2500mm外界干擾：無特強震動、無特強電磁場2. 2 PT二次負荷測試時儀器主要技術指標1). PT二次負荷測試⊙導納測量準確度：X＝(X×2％＋Y×2％)2個字Y＝( Y×2％＋ X×2％×34.38)2個字2個字——儀器的量化誤差電壓表頭：0.5％⊙電阻測量范圍：0.1Ω-50.0Ω⊙阻抗測量準確度：X＝(X×2％＋Y×2％)2個字Y＝( Y×2％＋ X×2％×34.38)2個字2個字——儀器的量化誤差電流表頭：1％2. 3 CT二次負荷測試時儀器主要技術指標——阻抗測量范圍：0.1Ω—50.0Ω——阻抗測量準確度：X＝(2％×X＋2％×Y2個字)Y＝(2％×X＋2％×Y2個字)2個字——儀器的量化誤差電流表頭：1％第三章 面板說明①為充電接口②為充電中③為充電結束④為電量不足⑤為操作按鍵⑥為RS232通訊口⑦為鉗表電流輸入⑧PT側電壓輸入⑨液晶顯示器⑩為電源開關第四章 測試過程中需要注意事項4. 1 為了保證工作人員在現場試驗中的人身和電力系統發、供、配電氣設備的運行，必須嚴格執行DL409-1991《電業工作規程》。4. 2 電氣設備分為高壓和低壓兩種：高壓：設備對地電壓在250V以上者；低壓：設備對地電壓在250V及以下者；4.3 工作人員與帶電高壓設備的距離表1高壓設備帶電時的距離電壓等級（kV） 距離10及以下 0.7020—35 1.0044 1.2060—110 1.50154 2.00220 3.00330 4.30500 5.004. 4主界面介紹a)CT負荷：測試CT二次負荷。b)PT負荷：測試PT二次負荷。c)升級接口：程序升級接口，不對用戶開放。d)數據中心：可以瀏覽數據，刪除數據。e)出廠時間：出廠時間 f)廠家設置：該設置不對用戶開放，

<黑龍江>天正華意電氣設備有限公司 直流電源接地故障查找儀現貨批發

黑龍江二次壓降負載測試儀無線二次壓降1、功能說明該功能用來無線同步測量電壓互感器二次壓降，兩臺手持終端分別放置在電壓互感器側和電表側，可以單相測量也可以三相測量，支持三相三線制和三相四線制，如果是單相測量和三相四線制測量接線類型端都選“三相四線”，否則選“三相三線”。開機后，選中壓降測試，進入下一界面如圖所示，選擇本機是在電表端還是PT端。2、操作說明功能選擇在開機界面下，通過“←”“→”，來選擇本機是在電表端還是在PT端。然后再按確認鍵 進入“PT壓降測試”參數設置界面，如下圖所示：PT壓降測試參數設置“PT壓降測試”參數設置界面包括了“測試點編號”，“當前溫度”，“當前濕度”，“PT二次額定電壓”，“平均功率因素”，用“↑”，“↓” 來更改值，“測試點編號”和“平均功率因素”按下“↑”，“↓”鍵越久，更改的速度越快。“測試點編號”是用來區分不同測試地點的。小值是 100000，值是100600。按下“↑”，“↓”鍵來更改。“當前溫度”用于記錄測試時刻的環境溫度，小值是-20°，值是＋60°. 按下“↑”，“↓”鍵來更改。“當前濕度”用于記錄測試時刻的環境濕度。小值0％，值是 . 按下“↑”，“↓”鍵來更改。“PT二次額定電壓”用于記錄被測PT的二次額定電壓，有三個選項，分別是“100.00V”“57.72V”“33.33V”，按下“↑”，“↓”鍵來更改。“平均功率因素”是指線路平均功率因數，小值0.5，值1.0，按下“↑”，“↓”鍵來更改。可用線路的半年或一年的有功電量和無功電量求得，如果不能獲得半年或一年的數據，可用瞬時功率因素代替，計算公式為：平均功率因素 ＝ 有功電量 / √（有功電量^2 ＋ 無功電量^2）“接線類型”是指壓降測試的PT二次的接線類型 ，分為“三相三線”和“三相四線”。如果是單相測量，則選擇“三相四線”，按下“↑”，“↓”鍵來更改。

<黑龍江>天正華意電氣設備有限公司

黑龍江二次壓降負載測試儀歷史記錄界面操作：在主界面下，通過”鍵選擇“歷史記錄”，按“ENTER”鍵進入該界面如下圖所示:在本界面下，通過“鍵來選擇當前記錄和翻頁。按下F1鍵，查看當前記錄，當前記錄分兩屏顯示，屏顯示測試時環境參數，第二屏顯示實際的測試結果。界面如下圖所示。按下F2鍵，刪除當前記錄此時只是在內存中刪除了記錄，并沒有在存儲器中完成刪除的操作，需要按下“MENU”才真正完成刪除的操作。按下F3鍵，導出數據導出數據是將保存在內部存儲器的歷史記錄，全部保存到SD卡里，以當前時間年月日小時命令的文件里，如當前時間是2016-05-28 09:20:30， 則此時導出文件的名為：.DAT文件。按下F4鍵，清空記錄清空記錄是指將保存到內部存儲器的所有歷史記錄刪除。它不會刪除SD卡里的數據。七、系統設置界面操作：系統設置界面包括了當前時間的設置以及自動關背光時間的設置。通過“←”“→”鍵選擇要更改的項目，然后通過“↑”，“↓”鍵來完成更改。界面如下圖所示：按下F1鍵，恢復默認的關液晶背光時間按下F2鍵，保存當前設定的關背光時間按下F3鍵，保存當前設定的時間按下F4鍵，返回到主菜單八、二次負荷在線測試1、測量接線3線PT負荷測試接線在PT側進行測試。PT側A、B、C相電壓線分別接到測量終端的U1、Un、U3端子上；用A、C(分別接到測量終端的I1，I3上)兩把鉗形電流互感器分別接到PT側A、C相上，注意：相別一定要對應，否則測試結果不正確。接線圖如下所示：4線PT負荷測試接線在PT側進行測試 ，PT側A、B、C、N相電壓線分別接到測量終端的U1，U2，U3，UN端子上；用三把鉗形電流互感器分別卡到PT側各相上

<黑龍江>天正華意電氣設備有限公司 直流電源接地故障查找儀現貨批發

黑龍江二次壓降負載測試儀電壓幅值的大小與電壓矢量的長度成比例。電流幅值的大小與電流矢量的長度成比例。在界面的右側用數字顯示電壓，電流的幅值和相位，并且自動的判斷電壓相序和電流相序是否正確。用白色方塊表示幅值大小，相序無法判斷，用紅色方塊表示相序錯誤，用綠色方塊表示相序正確。所有矢量都是以UA為相位參考，界面如下圖所示：2、操作說明數據保持功能保持功能使屏幕上的參數測量值，矢量圖保持不變，便于用戶讀取、分析等。通過按下F2鍵即可實現當前測量結果的保持與取消保持。切換到三相伏安界面在本界面時，按下F1鍵，儀表回到三相伏安界面。切換到單路測試界面在本界面時，按下F4鍵，儀表跳轉到單路測試界面。切換到顯示設置界面在本界面時，按下F3鍵，儀表跳到顯示設置界面。在該界面下，可以實現矢量圖的角度正方向，零序位置，基準量角度，以及是否顯示UAUBUCIAIBIC矢量。界面如下圖所示。用←，→鍵移動到需要更改的項目，并用↑，↓鍵更改項目選項。由于電測計量部門和繼電保護部門不同用戶習慣不同，國內外不同設備上顯示向量圖方式也不同，為方便用戶使用，向量圖繪制還可以根據用戶習慣進行設置，角度正方向可設為順時針或逆時針，0°角可設為12 點鐘方向或3 點鐘方向，基準量可以設為0°或330°。可以設置是否顯示UAUBUCIAIBIC.更改完參數設置后，可以按F3鍵，保存設置，另外也可按F2直接復默認設置參數，按F1鍵回到矢量圖界面查看設置的結果。

<黑龍江>天正華意電氣設備有限公司 直流電源接地故障查找儀現貨批發

黑龍江二次壓降負載測試儀此屏顯示出當前測量的三相電壓幅值（Ua、Ub、Uc）、三相電流幅值（Ia、Ib、Ic）、三相電壓電流之間的夾角（Φa、Φb、Φc）、三相有功功率數值（Pa、Pb、Pc）、三相無功功率數值（Qa、Qb、Qc）、三相視在功率數值（Sa、Sb、Sc），以及總有功功率、總無功功率、總視在功率、實測頻率、總功率因數。如果接線方式為三相三線時，電壓Ua表示Uab參量、Uc表示Ucb參量。當按下F4鍵時，此屏變換為顯示一次參量值，所顯示的數據都是根據PT變比和CT變比折算到互感器一次側的數值。按下F1鍵可鎖定當前顯示的數據，按F2鍵變?yōu)樗⑿聽顟B(tài)。（4） 電表校驗界面圖六、電表校驗屏電表校驗屏如圖六所示，此屏分為四部分數據：誤差統計部分、當前誤差部分、輸入?yún)?shù)部分、測試參數部分；誤差統計部分：顯示出誤差1、誤差2、誤差3、誤差4、誤差5連續記錄的近五次誤差，平均誤差（近五次誤差的平均值），由近五次誤差計算得來的標準偏差估計值；當前誤差部分：顯示出算定的標準脈沖（此參量為內部計算用，用戶不需理解）、實測脈沖（此參量為內部計算用，用戶不需理解）、當前圈數、當前誤差（一次的誤差值）、累計電能；輸入?yún)?shù)部分：顯示出設置的PT變比和CT變比值，當前設定的電表常數、設置圈數、電表類型、輸入方式、電表編號；當誤差不正常時，首先要檢查輸入?yún)?shù)部分的設置是否正確，這些參數直接影響測試結果的準確性。校驗完成后，按【存儲】鍵可將測試結果以記錄的形式保存。
