黑龍江互感器綜合測試儀、CT直阻測試接線示意圖3．PT變比極性測量：測試接線如圖18所示：圖18、PT變比極性測試接線示意圖用紅色接線鉗夾到被測PT的一次側極性端端子A，其末端的兩根測試線分別接到儀器標有“CT二次”部分的S1和S3端子（兩根線不用區分）；黑色接線鉗夾到被測PT的一次側非極性端端子X，其末端的兩根測試線分別接到儀器標有“CT二次”部分的S2和S4端子；第三條測試線首端的紅色芯接到被測PT的二次側極性端a，黑色芯接到被測PT的二次側非極性端x；末端的紅色芯接到儀器標有“CT一次”部分端子的P1端子，末端的黑色芯接到儀器標有“CT一次”部分端子的P2端子。接好線后，在主界面選擇相應的測試項目，按“確定鍵”開始測試直到自動結束。六、注意事項1．在測量過程中一定不要接觸測試線的金屬部分，以避免被電擊傷。2．測量接線一定要嚴格按說明書操作，否則后果自負。3．測試之前一定要認真檢查設置的參數是否正確。4．使用有地線的電源插座。5．試驗過程中不要將測試夾鉗摘掉，防止開路。6．試驗接線工作必須在確保已斷電，且CT已由計量回路中斷開的情況下進行；所以被要接線的位置提前要接地放電，防止感應電壓觸電。測試組織工作要嚴密，通信順暢，以保證測試工作順利進行

黑龍江互感器綜合測試儀隨著電力系統的輸電電壓的提高，電磁式電壓互感器的體積越來越大 ，造價也越來越高，這時可以考慮采用電容式電壓互感器來代替它。與一般的電磁式電壓互感器比較，電容式電壓互感器具有以下的一些優點：1 、絕緣可靠性高。電容式電壓互感器多為油封式，耐壓高，故障少；2、價格低；可以兼作載波通訊或者高頻保護用的耦合電容，但電容式電壓互感器的誤差測量由于其容性電流太大需要采用串聯諧振的方法升壓，導致現場測試設備體積龐大接線復雜，不便攜帶。 電容式電壓互感器現場測試儀是適合于在現場對電容式電壓互感器誤差測試的全自動智能儀器，采用全新的嵌入式操作系統，功能豐富，使用方便，可以瀏覽網頁、播放影音、讀取優盤數據，在線升級。彩色9英寸觸摸式液晶顯示器，各點的誤差可以在同一屏上顯示，所有操作均可點擊屏幕菜單輕松完成。用戶不再需要配置笨重的諧振升壓器、標準電壓互感器、負載箱及調壓器（或自動檢測臺），單臺儀器就能對35kV/√3～220kV/√3之間變比的電容式電壓互感器進行快速測量。全過程（包括額定、下限的所有測量點）的測試時間不超過6分鐘（不含接線時間）。

<黑龍江>天正華意電氣設備有限公司 大容量互感器綜合測試儀2023實時更新(回饋新客戶)
大容量互感器綜合測試儀2023實時更新(回饋新客戶) <黑龍江>天正華意電氣設備有限公司

黑龍江互感器綜合測試儀 勵磁數據：點擊“上頁” 、“下頁”即可實現數據的上下翻。保 存：點擊“保存”選項，按下即可將當前所測數據保存，保存成功后，狀態欄顯示“保存完畢”。并且可在數據查詢菜單中進行查看。誤差曲線：點擊“誤差曲線”選定后，屏上將顯示伏安特性試驗的誤差曲線的設置，設定參數后，選擇5％或10％誤差曲線即計算出的誤差曲線。 自定義打印：程序會按照表格中的10個電流值進行打印。以下四項為誤差曲線計算時的設置項：額定負荷 ：CT二次側額定負荷。 額定二次 ：CT的二次側額定電流ALF ：準確限值系數，如：被測CT銘牌為“5P10”，“10”即為限制系數。5％ ：自動計算出5％誤差曲線數據并顯示誤差曲線。10％ ：自動計算出10％誤差曲線數據并顯示誤差曲線。8.2、CT變比極性試驗 進入CT變比極性菜單后首先選擇測試方式，對于套管CT，或者一次阻抗過大無法升電流來測量變比時，或接線位置過高不便攜帶沉重的電流線連接時，請選擇電壓法。1：電流法變比極性測試。1）參數設置： 進入測試界面見圖6。一次側測試電流： 0 ～600A，測試儀P1、P2端子輸出的電流； 二次側額定電流： 1A或5A。2）試驗： CT一次側接P1、P2，CT二次側接S1、S2，不檢測的二次繞組要短接，設置二次側額定電流及編號后，合上功率開關，選擇“開始”選項，試驗即開始。上方白色狀態欄會有提示“正在測試”，直至試驗完畢退出自動測試界面，或按下”停止”人為中止試驗，裝置測試完畢后會自動停止試驗，試驗完成后，即顯示變比極性測試結果。可以選擇 “保存” 、“打印”及“返回”選項進行下一步操作。

<黑龍江>天正華意電氣設備有限公司 大容量互感器綜合測試儀2023實時更新(回饋新客戶)

黑龍江互感器綜合測試儀USB接口可將儀器內部存儲數據下載到優盤中，也可將優盤中數據導入儀器。7．電源開關儀器工作時的總電源開關。8．互感器一次A端儀器內部輸出高壓端，連接到互感器一次的A 端子上，工作過程中短期輸出電壓4kV，由專用高壓絕緣線引出。9．互感器一次N端連接到互感器一次的N 端子（C2電容尾）上，工作過程中短期輸出電壓4kV，由專用高壓絕緣線引出，測量前測電容式電壓互感器必須將N與E（或X）完全分離！10．互感器一次E端儀器內部輸出低壓端，連接到互感器一次的E （或X）端子上，必須接地!11．接地端子測試之前，務必保證該端子可靠接入大地。12．交流電源插座交流220V±10％?，頻率 50±0.5Hz。13. 高壓輸出開關用于切斷高壓輸出，在測試過程中應將其接通。第四章使用方法一、使用準備? 儀器測量必須是帶電作業，所以操作人員一定要遵守《安規》。? 接線前用萬用表檢查一下各測量線的絕緣狀況，以防因測量線的短路而造成電網及設備事故。? 接線應按照先接儀器面板上的端子，后接被測線路的順序，注意連接好儀器后面的外殼接地端子。??

<黑龍江>天正華意電氣設備有限公司 大容量互感器綜合測試儀2023實時更新(回饋新客戶) 大容量互感器綜合測試儀2023實時更新(回饋新客戶) <黑龍江>天正華意電氣設備有限公司

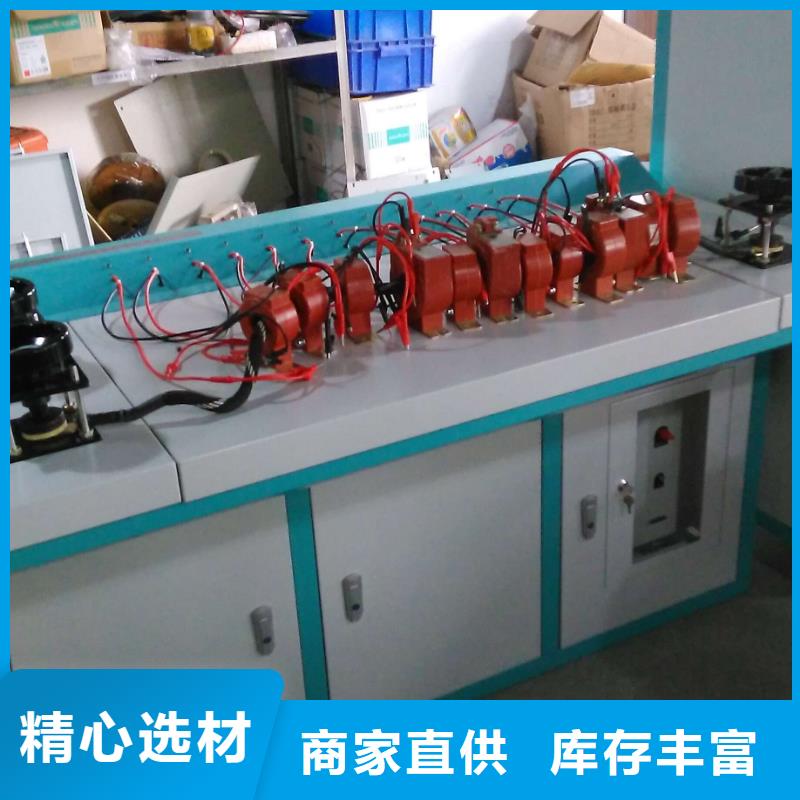

黑龍江互感器綜合測試儀測試完成后按下臺體的復位鍵此時調壓器自動回到零位，再將互感器校驗儀按“復位”鍵退回到開始界面，然后關掉臺體總電源。電壓互感器的測量、阻抗測量和導納測量方法同電流互感器的測量方法一致。用戶可以參照電流互感器測試方法接線測量。測試前，請先閱讀相關接線圖，并由有資質的專業人員接線操作。如有不清楚，請先電話聯系廠家，問清后再操作。－注意：再按↓、為設置被測互感器的等級，如下圖；光標移動到“開始測量”，按“確定”鍵就可進入測量界面；在下一界面可選擇規程測量和直接測量。注意：參數按被測互感器的銘牌上正確設置。用↑、↓、確定、退出就可完成此設置。然后按“確認”鍵開始測量，然后將升壓器慢慢上升，就可清楚的看到其測量對象、等級、精度及其相關信息均有顯示。百分表、比差及角差采用大字體顯示，便于觀察。到了此界面就可看出它的誤差是否在精度范圍內。使用適當的保險絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。－術語警告：警告字句指出可能造成人身傷亡的狀況或做法。小心：小心字句指出可能造成本產品或其它財產損壞的狀況或做法。

黑龍江互感器綜合測試儀以“E”為開頭的數據為角差比差結果數據，以“T”為開頭的數據為暫態結果數據。11.6 載入數據結束后，選擇“確定”出現圖40界面，在此界面右上方設置相應參數后，選擇“生成誤差曲線”則完成所有試驗結果的載入。11.7 載入全部完成后，可根據需要選擇“保存”或打印結果數據。11.8 選擇“保存”選項，則以WORD的形式顯示結果如圖41。11.9 如需繼續加載試驗結果數據，請先上次載入的數據。圖38圖39圖40圖41附 錄 附錄一、 “校準”測試方法（以CT為例）圖42，校準測試主界面圖43，電壓校準接線圖圖44，電流校準接線圖1）參數設置： 進入CT“勵磁”測試界面后，選擇進入“校準”試驗界面（如圖42），設定好勵磁電流值：0.1A ～ 5A；勵磁電壓值：1V～2500V。2）開始： 電壓校準試驗參照圖43進行接線；設置好被測電壓后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始，試驗到達設定值后將保持輸出電壓/電流值用于檢測，檢測完畢后，按下控制器，試驗返回圖42界面。電流校準試驗參照圖44進行接線，電壓設定值略高于【電流設定值（A）＊負載（Ω）】，設置好被測電流/電壓值后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始，試驗到達設定值后將保持輸出電流/電壓值用于檢測，檢測完畢后，按下控制器，試驗返回圖42界面。附錄二、售后服務承諾 ，本產品保修一年，終身維護。

<黑龍江>天正華意電氣設備有限公司 大容量互感器綜合測試儀2023實時更新(回饋新客戶) <黑龍江>天正華意電氣設備有限公司

黑龍江互感器綜合測試儀尊敬的用戶：感謝您使用本公司互感器現場校驗儀。在您初次使用該儀器前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許的差別。如果有改動的話，敬請諒解！您有疑問，請與公司售后服務部聯系，我們定會解答您的問題。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！要求防止電擊和火災及人身傷害！只有經過專業培訓的人員才能操作此儀器/儀表。為了防止火災或電擊危險，在使用本產品進行試驗之前，請務必詳細閱讀本產品使用說明書，按 照產品額定值和標識及滿足要求的試驗環境進行試驗。產品輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，務必注意人身！請勿觸摸裸露的帶電金屬！若本產品有損壞或者有故障時，切勿繼續操作，請立即與本公司售后工程師聯系，及時對產品進行維修 。請勿在儀器無蓋板的情況下操作儀器/儀表。請勿在潮濕環境下操作。保持產品表面清潔和干燥。

黑龍江互感器綜合測試儀工作條件要求1、輸入電壓 220Vac±10％、額定頻率 50Hz； 2、測試儀應該由帶有保護接地的電源插座供電。如果保護地的連接有問題，或者電源沒有對地的隔離連接，仍然可以使用測試儀，但是我們不保證；3、參數對應的環境溫度是23℃±5℃； 4、保證值在出廠校驗后一年內有效。六. 產品硬件結構6.1．面板結構: （圖1）圖16.2．面板注釋：1 —— 設備接地端子2 ——U盤轉存口3 ——打印機4 ——液晶顯示器5 ——控制器6 ——過流保護（功率）開關7 ——P1、P2：CT變比/極性試驗時，大電流輸出端口8 ——S1、S2：CT變比/極性試驗時，二次側接入端口9 ——K1、K2：CT/PT勵磁（伏安）特性試驗時，電壓輸出端口10 ——A、X ：PT變比/極性時，一次側接入端口11 ——a、x ：PT變比/極性時，二次側接入端口12 ——D1、D2 ：CT/PT 二次直阻測試時，二次側接入端口（選配）13 ——主機電源開關14 ——主機電源插座15 、16、17、18、19、20——主要功能接線簡圖七.操作方式及主界面介紹7.1、控制器使用方法控制器有三種操作狀態：“左旋”，“右旋”，“按下”。使用控制器的這三種操作可以方便的用來移動光標、輸入數據和選定項目等。7.2、主菜單 （見圖2）開機之后默認進入CT測試，CT測試主菜單共有“勵磁”、“負荷”、“直阻”、“變比極性”、“角差比差”、“交流耐壓”、“一次通流” 、“數據查詢”、“退磁” 、“PT”10種選項，可以使用旋轉控制器進行選擇和設置。如圖2所示，當“類型”后面為帶有灰色背景的 CT 時，表示當前為CT測試。旋轉光標到“PT”并按下，則進入PT測試界面，如圖3。PT測試主菜單共有“勵磁”、“負荷”、“直阻”、“變比極性”、“角差比差”、“交流耐壓”、“數據查詢”、“退磁” 、“CT”9種選項，可以使用旋轉控制器進行選擇和設置。如圖3所示，當“類型”后面為帶有灰色背景的 PT 時表示當前為PT測試。旋轉光標到“CT”并按下，則進入CT測試界面，

<黑龍江>天正華意電氣設備有限公司 大容量互感器綜合測試儀2023實時更新(回饋新客戶)

黑龍江互感器綜合測試儀額定電流：被測CT的二次側額定電流，正常為1A或5A，通過左右鍵來切換。?下限負荷：被測CT的下限負荷（也叫輕載負荷），通過左右鍵來切換。?CT_變比：被測CT的變比值，通過左右鍵來進行切換設置。?CT_精度：被測CT的精度等級，通過左右鍵來切換設置，可以選擇0.5、0.2、0.5S、0.2S 、0.1級。?功率因數：被測互感器的功率因數，通過左右鍵來切換設置，通常可為0.8和1.0。?設置日期：用來對當前的日期進行設置，調整當前的年、月、日。?設置時間：用來對時間進行設置，調整當前顯示的時、分、秒。?開始規程測試：在此選項按回車鍵開始規程測試。參數設置完成后，選擇開始測試，出現圖5所示界面圖5、CT規程測試數據界面圖中顯示出額定負荷下各規程校驗點（1％、5％、20％、、120％）的比差和角差及修約結果的相應數值，還有在下限負荷下各規程校驗點（1％、5％、20％、、120％）的比差和角差及修約結果的相應數值。3、CT單點測試界面在選中‘CT單點測試’功能時，進入單點測試設置屏。如圖6所示：圖6、單點測試設置界面參數設置屏可見，項目有：功率因數、測試負荷、百分數值、開始任意點測試四個項目；同時給出具體接線圖。各項參數的含義和作用如下：功率因數：被測互感器的功率因數，通過數字鍵來設置，可為0和1.0之間的任意數值。?測試負荷：被測互感器的負荷值，通過數字鍵來設置。?百分數值：測試電流的百分數值，通過數字鍵來設置。

<黑龍江>天正華意電氣設備有限公司

黑龍江互感器綜合測試儀另外，在二次負荷為19.58Ω(接近20Ω)時，所允許的電流倍數為12.85倍，大于該CT的額定電流倍數（10倍），通過該數據也可判斷該互感器合格。其實，只要找出這兩個關鍵點中的任意一個，即可判斷所測互感器是否合格。如果10％誤差不符合要求一般的做法有增大二次電纜界面積（減少二次阻抗） 串接同型同變比電流互感器（減少互感器勵磁電流） ?改用伏安特性較高的繞組（勵磁阻抗增大） 提高電流互感器變比（增大勵磁阻抗）圖45誤差曲線計算公式：M ＝（I＊P）/N ZII ＝（U-（I＊Z2））/(K＊I) I 電流 U 電壓N＝1 (1A 額定電流) I 電流N＝5 (5A 額定電流) Z2 CT二次側阻抗P＝20 （5％誤差曲線 ） K＝19（5％誤差曲線.1A 5A 額定電流）P＝10 （10％誤差曲線 ）K＝9 （10％誤差曲線.1A 5A 額定電流）附錄四、時間設置說明開機前先按下旋轉控制器不要松開，打開電源，當進度條進完后停3秒之后，松開旋轉控制器，此時可看到如圖46的界面，此時旋轉“控制器”把前兩個99設置為01，按下“控制器”。光標移動到后兩位的99，再次旋轉“控制器”，把后兩位也設置為01，按下“控制器”。此時可進入到界面47，在此界面中可設置時間，設置方式是先按下控制器，再旋轉設置數字，設置完畢后再次按下控制器表示確認，光標會進入到下個選項、智能提示說明 在做各種測試時，新上手的用戶可能會對接線及操作不熟練，導致實驗數據出現錯誤的結果。在這種情況下，會讓您無所適從，基于此我們加上了一些簡單的智能提示，使新用戶更易上手，使老用戶減少誤操作。如圖48到圖51，舉例說明了伏安特性與變比極性測試時易出現的一些問題。1、伏安特性測試時空開（功率開關）忘記打開的提示。2、伏安特性測試時接線錯誤的提示。（CT的二次繞組應接在K1/K2有時用戶會誤接在S1/S2）。3、變比極性測試時空開忘記打開或者一次電流線沒有接上。4、變比極性測試時CT二次的接線沒有接對。

<黑龍江>天正華意電氣設備有限公司 大容量互感器綜合測試儀2023實時更新(回饋新客戶)

黑龍江互感器綜合測試儀三相互感器校驗儀青島天正華意電氣設備有限公司尊敬的顧客感謝您購買本公司TH--NR三相互感器校驗儀。在您初次使用該儀器前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！－ 1 －?慎重保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。?要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。—防止火災或人身傷害使用適當的電源線。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。

大容量互感器綜合測試儀2023實時更新(回饋新客戶) <黑龍江>天正華意電氣設備有限公司

黑龍江互感器綜合測試儀、CT直阻測試接線示意圖3．PT變比極性測量：測試接線如圖18所示：圖18、PT變比極性測試接線示意圖用紅色接線鉗夾到被測PT的一次側極性端端子A，其末端的兩根測試線分別接到儀器標有“CT二次”部分的S1和S3端子（兩根線不用區分）；黑色接線鉗夾到被測PT的一次側非極性端端子X，其末端的兩根測試線分別接到儀器標有“CT二次”部分的S2和S4端子；第三條測試線首端的紅色芯接到被測PT的二次側極性端a，黑色芯接到被測PT的二次側非極性端x；末端的紅色芯接到儀器標有“CT一次”部分端子的P1端子，末端的黑色芯接到儀器標有“CT一次”部分端子的P2端子。接好線后，在主界面選擇相應的測試項目，按“確定鍵”開始測試直到自動結束。六、注意事項1．在測量過程中一定不要接觸測試線的金屬部分，以避免被電擊傷。2．測量接線一定要嚴格按說明書操作，否則后果自負。3．測試之前一定要認真檢查設置的參數是否正確。4．使用有地線的電源插座。5．試驗過程中不要將測試夾鉗摘掉，防止開路。6．試驗接線工作必須在確保已斷電，且CT已由計量回路中斷開的情況下進行；所以被要接線的位置提前要接地放電，防止感應電壓觸電。測試組織工作要嚴密，通信順暢，以保證測試工作順利進行

<黑龍江>天正華意電氣設備有限公司

黑龍江互感器綜合測試儀USB接口可將儀器內部存儲數據下載到優盤中，也可將優盤中數據導入儀器。7．電源開關儀器工作時的總電源開關。8．互感器一次A端儀器內部輸出高壓端，連接到互感器一次的A 端子上，工作過程中短期輸出電壓4kV，由專用高壓絕緣線引出。9．互感器一次N端連接到互感器一次的N 端子（C2電容尾）上，工作過程中短期輸出電壓4kV，由專用高壓絕緣線引出，測量前測電容式電壓互感器必須將N與E（或X）完全分離！10．互感器一次E端儀器內部輸出低壓端，連接到互感器一次的E （或X）端子上，必須接地!11．接地端子測試之前，務必保證該端子可靠接入大地。12．交流電源插座交流220V±10％?，頻率 50±0.5Hz。13. 高壓輸出開關用于切斷高壓輸出，在測試過程中應將其接通。第四章使用方法一、使用準備? 儀器測量必須是帶電作業，所以操作人員一定要遵守《安規》。? 接線前用萬用表檢查一下各測量線的絕緣狀況，以防因測量線的短路而造成電網及設備事故。? 接線應按照先接儀器面板上的端子，后接被測線路的順序，注意連接好儀器后面的外殼接地端子。??

<黑龍江>天正華意電氣設備有限公司 大容量互感器綜合測試儀2023實時更新(回饋新客戶)

黑龍江互感器綜合測試儀儀器穩定度高，系統可長期穩定運行，性能不隨時間發生改變。第二章 指標參數?誤差測試范圍： 35KV/100V、35kV /√3/100V/√3、66KV/100V、66kV /√3/100V/√3、110KV/100V、110kV /√3/100V/√3、220KV/100V、220kV /√3/100V/√3這12種變比、精度0.2級及以下的電容式電壓互感器。?支持測試CVT二次繞組數目達到3組，即1a1n，2a2n，3a3n（亦可升級至4a4n），每組二次負荷500VA。?能存貯超過1000組測試數據，配備USB接口。?準確度等級：0.05級?儀器重量約22kg。第三章功能簡介一、面板說明（a.前面板)1. 大屏幕帶背光觸摸屏式液晶顯示屏分辨率為1024×600點，所有的測量數據和相關操作提示全部中文顯示。2．CVT二次繞組1a1n儀器內部采用四線接法，面板上的1a兩個黃色端子對應接到互感器二次的1a端上，1n的兩個黑端子對應接到互感器二次的1n端上。3．CVT二次繞組2a2n面板上的2a兩個綠色端子對應接到互感器二次的2a端上，2n的兩個黑端子對應接到互感器二次的2n端上。4．CVT二次繞組3a3n面板上的3a兩個紅色端子對應接到互感器二次的3a端上，3n的兩個黑端子對應接到互感器二次的3n端上。5．RJ45網口儀器軟件升級接口。
