漢中二次壓降負載測試儀操作說明開始測試功能按下F1鍵開始測試，測試結果顯示在頁面上，其中I％表示 實際電流與額定二次電流的比值。保存數據功能按下F3鍵，將當前測量結果以及當前測量環境參數保存到內部存儲器中。返回到測試環境參數界面按下F4鍵，界面返回到“CT負荷測試參數設置”界面。切換到主界面按下MENU鍵，儀表切換到主界面。九、三相伏安測量1、功能說明該功能用來測量三相電壓、三相電流的基本參數。具體參數有三相電壓有效值、三相電流有效值、頻率和三相電壓間、電流間、電壓與電流間的相位、功率因數。界面如下圖所示：圖3注意：此處的頻率顯示的是I相電壓的頻率，要測量I相II相的頻率，請使用“單路測量”功能。2、操作說明數據保持功能保持功能使屏幕上的參數測量值保持不變，便于用戶讀取、分析等。通過按下F2鍵即可實現當前測量結果的保持與取消保持。切換到主界面按下F1鍵，儀表切換到主界面。切換到真有效值測量狀態按下F3鍵，儀表切換到真有效值狀態，默認情況下，界面上顯示的電壓，電流幅值是基波幅值，而切換到真有效值測量狀態，則界面上顯示的電壓，電流幅值是真有效值。切換到矢量圖界面按下F4鍵，儀表切換到矢量圖頁面。十、矢量圖測量1、功能說明該功能用矢量（相量）圖的方式顯示三相電壓，三相電流的幅值和相位

漢中二次壓降負載測試儀多點接地是指三相四線接線的電壓電流互感器繞組公共回路中性線存在兩個或多個接到廠站接地網（或N600）的接地點，并且從互感器落地端子箱到電能表電壓公共回路中性線存在一個以上的接地點。在電力系統中，公共回路對保障系統運行起到非常重要的作用。系統正常運行情況下，為了保證人身和設備的，《電力作業現場規程》規定互感器公共回路的一個電氣連接必須有一個可靠的接地點。同時為了保證繼電保護和自動裝置的正確工作，要求回路一點接地。但是，變電所公共回路連接設備繁多，延伸范圍廣，常常由于人為的接線錯誤或一些不可避免的自然規律，如絕緣的老化等，出現在一個電氣連接的公共回路中出現多點接地，而且系統的公共回路大部分在室外，絕緣損壞的幾率大，多點接地導致保護的不正確動作，造成大面積停電事故在系統屢屢發生。N600 配備高精度電流互感器，通過對N線電流的監測及對公共回路、其他回路的實時監測，重點解決電力系統公共回路的兩點接地和多點接地等疑難故障，真正解決了運行及檢修人員的后顧之憂。本裝置以系統為首要前提，按行業標準的要求，以可靠的低頻信號方式進行檢測，并在現場進行了大量的實際應用，對系統無任何影響。二、產品特點1、在線分析N600接地回路電流狀態信息，不需停電，使用時確保系統。2、多點接地故障分析功能，分析儀通過對定位儀及其它接地回路的電流分析，判斷二次回路接地系統是否存在多地接地故障。3、電流顯示功能，分析儀可以顯示信號電流大小、接地線分流信號大小及其他接地回路的分流電流大小。4、一次性準確判定N600回路多點接地、單點接地、無接地等多點狀態。5、根據實際需要的功率，可以放大、縮小，輸出電流值。6、分析儀根據現場的實際情況智能產生信號電流，保障被測系統的、可靠運行。7、接地電流超過設定值時視為接地故障發生。8、接地電流發生突變，且變化量超過設定值時視為接地故障發生。9、多點接地故障自動判斷并報警。10、同步跟蹤技術，鎖定故障方向與故障支路。11、全觸屏結構設計，不需要任何安鍵，便于工程應用的實用性。12、采集速度快，采集速度大于10M。13、配有大小不同的高精度的電鉗，便于各種類型接線的粗細，多點接地制定選用。

<漢中>天正華意電氣設備有限公司 直流系統接地故障查找儀 廠家實力雄厚

漢中二次壓降負載測試儀無線二次壓降1、功能說明該功能用來無線同步測量電壓互感器二次壓降，兩臺手持終端分別放置在電壓互感器側和電表側，可以單相測量也可以三相測量，支持三相三線制和三相四線制，如果是單相測量和三相四線制測量接線類型端都選“三相四線”，否則選“三相三線”。開機后，選中壓降測試，進入下一界面如圖所示，選擇本機是在電表端還是PT端。2、操作說明功能選擇在開機界面下，通過“←”“→”，來選擇本機是在電表端還是在PT端。然后再按確認鍵 進入“PT壓降測試”參數設置界面，如下圖所示：PT壓降測試參數設置“PT壓降測試”參數設置界面包括了“測試點編號”，“當前溫度”，“當前濕度”，“PT二次額定電壓”，“平均功率因素”，用“↑”，“↓” 來更改值，“測試點編號”和“平均功率因素”按下“↑”，“↓”鍵越久，更改的速度越快?！皽y試點編號”是用來區分不同測試地點的。小值是 100000，值是100600。按下“↑”，“↓”鍵來更改?！爱斍皽囟取庇糜谟涗洔y試時刻的環境溫度，小值是-20°，值是＋60°. 按下“↑”，“↓”鍵來更改?！爱斍皾穸取庇糜谟涗洔y試時刻的環境濕度。小值0％，值是 . 按下“↑”，“↓”鍵來更改?！癙T二次額定電壓”用于記錄被測PT的二次額定電壓，有三個選項，分別是“100.00V”“57.72V”“33.33V”，按下“↑”，“↓”鍵來更改?！捌骄β室蛩亍笔侵妇€路平均功率因數，小值0.5，值1.0，按下“↑”，“↓”鍵來更改?？捎镁€路的半年或一年的有功電量和無功電量求得，如果不能獲得半年或一年的數據，可用瞬時功率因素代替，計算公式為：平均功率因素 ＝ 有功電量 / √（有功電量^2 ＋ 無功電量^2）“接線類型”是指壓降測試的PT二次的接線類型 ，分為“三相三線”和“三相四線”。如果是單相測量，則選擇“三相四線”，按下“↑”，“↓”鍵來更改。

<漢中>天正華意電氣設備有限公司 直流系統接地故障查找儀 廠家實力雄厚
直流系統接地故障查找儀 廠家實力雄厚 <漢中>天正華意電氣設備有限公司

漢中二次壓降負載測試儀操作方式一、旋轉鼠標使用方法旋轉鼠標有三種操作狀態：“左旋”，“右旋”，“按下”。使用鼠標的這三種操作可以方便的用來移動光標、輸入數據和選定項目等。數據輸入：將光標旋轉移動到需要修改數據的選項上，按下鼠標即進入數據的修改區，左旋或右旋鼠標即可進行該數字位的增減設定。按下鼠標確認該位的修改結果，逐位修改完畢后，當光標增大為全光標后即完成了整個數據區的設置，此時旋轉鼠標可將光標移到需要修改的地方，選擇開始試驗或返回。主菜單 （見圖2）主菜單共有“CT”、“PT”2種選項，可以使用旋轉鼠標進行選擇和設置。參數設置：編號：(0000～9999)、上述設置項將在打印和保存時為索引信息方便用戶查詢。圖2 ，主界面，接線圖三、CT負荷試驗1、參數設置在CT測試主界面中，選擇進入“負荷”試驗界面（如圖4），設置二次側額定電流： 1A或5A。2、試驗測試儀的S1、S2為電壓輸出端，參照圖3進行接線，將被測負荷（負載）接測試儀的S1、S2端，檢查接線無誤后，選擇“開始”即開始試驗，試驗完成后，即顯示負荷性測試結果，可以選擇 “保存打印”及“返回”選項進行下一步操作。圖4，CT負荷測試界面 ，PT負荷接線圖四、PT負荷試驗1、參數設置在PT測試主界面中，選擇進入“負荷”試驗界面（如圖5），設定好額定二次電壓值：100V、100/√3、100/3。2、試驗測試儀的S1、S2為電壓輸出端，參照圖3進行接線，將被測負荷（負載）接測試儀的S1、S2端，檢查接線無誤后，選擇“開始”即開始試驗，試驗完成后，即顯示負荷性測試結果，可以選擇 “保存“打印”及“返回”選項進行下一步操作。五、數據查詢在測試主界面中，選擇進入“數據查詢”試驗界面（如圖6），可以選擇 “上頁“下頁返回”選項進行相應操作。圖7為調出所保存的測試結果界面。 圖6，數據查詢界面 調出結果界面附錄附錄一、更換打印紙首先斷開電源，按下打印機上的彈簧按鈕，將打印機面板打開，取出卷軸，將新紙卷放進打印機，注意光面朝外（指甲輕劃有黑色痕跡），抽出少許紙，按下面板。如果打印情況正常，但是紙上沒有文字或曲線，說明紙裝反了。售后服務承諾本產品一年保修，終身維護。

漢中二次壓降負載測試儀電能計量綜合誤差過大是電能計量中普遍存在的一個關鍵問題。電壓互感器二次回路壓降引起的計量誤差往往是影響電能計量綜合誤差的因素。所謂電壓互感器二次壓降引起的誤差，就是指電壓互感器二次端子和負載端子之間電壓的幅值差相對于二次實際電壓的百分數，以及兩個電壓之間的相位差的總稱。傳統測試方法是一臺設備用很長的測試線同時檢測PT側和表計側的電壓，由于測試線過長，就很容易造成PT二次的短路情況，這時很危險的故障。無線二次壓降/負荷測試儀是我公司精心設計研制而成的一種全新的自動測試電壓互感器二次壓降/負荷的智能化無線測試儀器。它完全取代了以往常規方式的二次壓降/負荷測試儀，不用再鋪設很長的電壓測試電纜，在很大程度上避免了PT二次短路事故的發生。為變電站的運行創造了良好的條件。儀器采用非GPS的無線同步方式，無需尋星，測試速度快，不受地形影響。該儀器具有體積小、重量輕、測量準確度高、穩定性好、操作簡便易學等優點接線簡單，測試、記錄方便，大大提高了工作效率。它以大屏幕真彩色圖形式液晶作為顯示窗口，圖形式菜單操作并配有漢字提示，集多參量于一屏的顯示界面，人機對話界面友好，使用簡便、快捷，是各級電力用戶的產品。

<漢中>天正華意電氣設備有限公司

漢中二次壓降負載測試儀此屏顯示出當前測量的三相電壓幅值（Ua、Ub、Uc）、三相電流幅值（Ia、Ib、Ic）、三相電壓電流之間的夾角（Φa、Φb、Φc）、三相有功功率數值（Pa、Pb、Pc）、三相無功功率數值（Qa、Qb、Qc）、三相視在功率數值（Sa、Sb、Sc），以及總有功功率、總無功功率、總視在功率、實測頻率、總功率因數。如果接線方式為三相三線時，電壓Ua表示Uab參量、Uc表示Ucb參量。當按下F4鍵時，此屏變換為顯示一次參量值，所顯示的數據都是根據PT變比和CT變比折算到互感器一次側的數值。按下F1鍵可鎖定當前顯示的數據，按F2鍵變為刷新狀態。（4） 電表校驗界面圖六、電表校驗屏電表校驗屏如圖六所示，此屏分為四部分數據：誤差統計部分、當前誤差部分、輸入參數部分、測試參數部分；誤差統計部分：顯示出誤差1、誤差2、誤差3、誤差4、誤差5連續記錄的近五次誤差，平均誤差（近五次誤差的平均值），由近五次誤差計算得來的標準偏差估計值；當前誤差部分：顯示出算定的標準脈沖（此參量為內部計算用，用戶不需理解）、實測脈沖（此參量為內部計算用，用戶不需理解）、當前圈數、當前誤差（一次的誤差值）、累計電能；輸入參數部分：顯示出設置的PT變比和CT變比值，當前設定的電表常數、設置圈數、電表類型、輸入方式、電表編號；當誤差不正常時，首先要檢查輸入參數部分的設置是否正確，這些參數直接影響測試結果的準確性。校驗完成后，按【存儲】鍵可將測試結果以記錄的形式保存。

<漢中>天正華意電氣設備有限公司 直流系統接地故障查找儀 廠家實力雄厚
直流系統接地故障查找儀 廠家實力雄厚 <漢中>天正華意電氣設備有限公司

漢中二次壓降負載測試儀無線二次壓降及負荷測試儀具有如下功能及特點：分布式無線同步測量伏安相位等電參數，無線同步測量六路電壓幅值相位，可單相或者三相測量二次壓降 自動計算比差，角差值。單獨使用可當作二次負荷在線測試儀和三相伏安相位表無需GPS，避免因天氣和高樓等原因，而長時間尋星不需要在電能表側和PT端側之間拉設臨時電纜，避免由于電纜絕緣或者操作問題造成的PT二次短路采用無線作為通信方式，避免了載波通信方式對二次測量回路的污染，影響電能計量準確性單機同時測量1至3路交流電壓；單機同時測量1至3路交流電流；單機測量電壓間、電流間、電壓與電流間的相位；單機測量頻率；單機測量功率；單機顯示六角圖向量；單機三相不平衡度測量具有抗諧波干擾的功能，在有諧波的情況下，依然保持測量精度電流幅值相位測量小可達1mA. 非常適合變電站主變帶負荷試驗以及新建站或負荷小的站電流測量?？蛇x用無線中繼器，解決地下室及屏蔽很好的室內無線通訊問題自動切換量程電壓，電流采樣全隔離可通過SD卡升級應用程序，測量數據可導出到SD卡。采用3.5寸彩色液晶顯示屏內置大容量鋰電池，一次充電后，不關屏幕背光時，可以連續工作6小時（開啟背光關閉功能，待機時間更長）。工業級工作溫度范圍: -20 ~ 50℃二、技術指標1、測量范圍及誤差類型測量范圍單位誤差分辨率比差0.001~99.9％X＝（X×1％ ＋Y×1 ％0.02％）0.001角差0.01~999.9‘Y＝（X×1％ ＋Y×1％0.5分）0.01PT二次導納1.00 ~ 99.9mS±1％±0.02mS0.01CT二次阻抗0.1 ~ 50Ω1％＋ 2個字0.01電壓5 ~ 600VV0.5％ x 讀數 ＋5個字0.1V電流0.001 ~ 6A(可擴展)A0.5％ x 讀數 ＋5個字0.0001A有功功率0.005 ~ 3600W0.5％ x 讀數(PF＝1)0.1W無功功率0.005 ~ 3600VAR0.5％ x 讀數(PF＝0)0.1Var頻率45 ~ 65Hz0.02Hz0.01Hz相位0 ~ 360°＋ 0.1°0.1°無線通訊距離： 1000米（開闊地）選用無線中繼器通訊距離：2000米（開闊地）2、工作條件工作溫度：-20 ~ 50℃，相對濕度：0 ~ 95％無冷凝3、電源內置3.7V/6000mAH鋰電池，開背光的情況下，長連續工作10小時（開啟背光關閉功能，待機時間更長）。

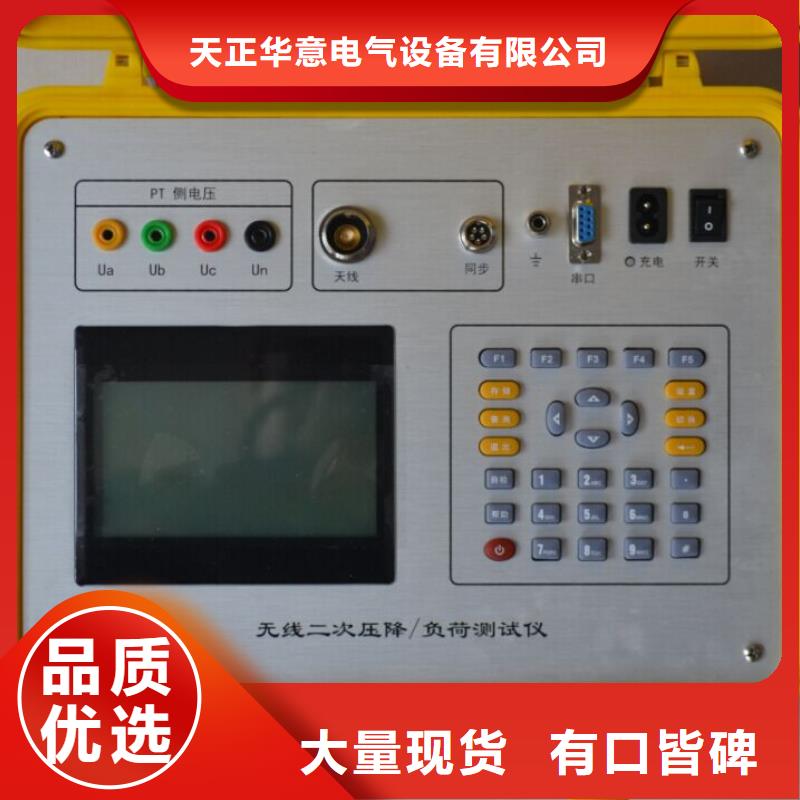

漢中二次壓降負載測試儀上方從左到右依次為PT側測試用航空插座（含UA、UB、UC、UN）、Wh側測試用航空插座（含Ua、Ub、Uc、Un）、電流鉗航空插座（Ia、Ib、Ic）、打印機、充電電源插座及充電指示燈、儀器工作開關、RS232通訊接口、接地端子，注意在操作時一定要確保所接的端子正確，否則有可能會影響測試結果甚至損壞儀器；面板左下方為液晶顯示屏，液晶右側為鍵盤。3、鍵盤說明鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換、↑、↓、←、→、、退出、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、開關鍵、輔助功能建F1、F2、F3、F4、F5。各鍵功能如下：↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單；在參數設置功能屏下上下鍵用來切換當前選項。鍵：即確認鍵，在主菜單下，按此鍵顯示菜單子目錄，在子目錄下，按下此鍵即進入被選中的功能，另外，在輸入某些參數時，開始輸入和結束輸入并使剛鍵入的數字有效。退出鍵：返回鍵，按下此鍵均直接返回到主菜單。存儲鍵：用來將測試結果存儲為記錄的形式。查詢鍵：用來瀏覽已存儲的記錄內容。設置鍵：保留功能，暫不用。切換鍵：在“參量測試”屏中，用來切換被測裝置的接線方式（三相三線或三相四線）。自檢鍵：保留功能，暫不用。幫助鍵：用來顯示幫助信息。數字鍵：同時也是字符鍵，用來進行參數設置的輸入（可輸入數字或字符）。小數點：用來在設置參數時輸入小數點。＃ 鍵：保留功能，暫不用。F1、F2、F3、F4、F5：輔助功能鍵（快捷鍵）。用來快速進入輔助功能界面或實現相應的功能。F1是開始測試功能鍵；F4鍵：做為打印功能用來進行數據打印。

<漢中>天正華意電氣設備有限公司 直流系統接地故障查找儀 廠家實力雄厚 <漢中>天正華意電氣設備有限公司

漢中二次壓降負載測試儀我公司二次壓降及負荷測試儀具有下列功能⑴　可以實現三相三線，三相四線、單相全自動測量；⑵　使用工程塑料機箱，結識耐用，有效保障測試人員及系統；⑶　儀器具有量程自動切換功能，保證測試精度；⑷　采用電子式原理線路結合DSP技術是使測試穩定性好，抗干擾能力強；⑸ 測量完畢，自動計算和負荷相關的各項參數，便于客戶分析和試驗。⑹采用大屏幕漢字液晶顯示，所有操作均由漢字菜單提示； 數據具備掉電存貯及瀏覽功能，能與計算機聯機傳送數據。⑺采用大容量7.2V11Ah鋰電池供電，對測試回路不產生任何影響，避免系統出現保護的情況。同時在現場無供電電源的情況下使用。⑻次負荷測試，采用鉗型電流表采樣電流，不需要斷開二次回路?？梢詫崿F不停電在線測量。自動切換量程：測量過程中可以根據測試對象數值的不同切換到不同的位置，使測量精度和顯示位數得到保證。⑼作時間可以長達24小時（長）。⑽附有輕巧充電器，方便測量，在電池電量不足的情況下可以外接充電器測量。⑾儀器體積小，重量輕。⑿極寬闊的二次工作電流/電壓范圍。在50mA的工作電流下，能分辨1mΩ的電阻和電抗，能測試二次額定電流為5A的S級電流互感器的在線實際負荷；在5V的工作電壓下，能分辨0.001mS的電導和電納⒀能存儲480組測量數據，斷電后能保持十年⒁ 中文界面大屏幕顯示，帶有RS-232通訊接口

漢中二次壓降負載測試儀 主要技術指標環境條件溫度：－5℃～40℃相對溫度：＜95％（25℃）海拔高度：＜2500mm外界干擾：無特強震動、無特強電磁場2. 2 PT二次負荷測試時儀器主要技術指標1). PT二次負荷測試⊙導納測量準確度：X＝(X×2％＋Y×2％)2個字Y＝( Y×2％＋ X×2％×34.38)2個字2個字——儀器的量化誤差電壓表頭：0.5％⊙電阻測量范圍：0.1Ω-50.0Ω⊙阻抗測量準確度：X＝(X×2％＋Y×2％)2個字Y＝( Y×2％＋ X×2％×34.38)2個字2個字——儀器的量化誤差電流表頭：1％2. 3 CT二次負荷測試時儀器主要技術指標——阻抗測量范圍：0.1Ω—50.0Ω——阻抗測量準確度：X＝(2％×X＋2％×Y2個字)Y＝(2％×X＋2％×Y2個字)2個字——儀器的量化誤差電流表頭：1％第三章 面板說明①為充電接口②為充電中③為充電結束④為電量不足⑤為操作按鍵⑥為RS232通訊口⑦為鉗表電流輸入⑧PT側電壓輸入⑨液晶顯示器⑩為電源開關第四章 測試過程中需要注意事項4. 1 為了保證工作人員在現場試驗中的人身和電力系統發、供、配電氣設備的運行，必須嚴格執行DL409-1991《電業工作規程》。4. 2 電氣設備分為高壓和低壓兩種：高壓：設備對地電壓在250V以上者；低壓：設備對地電壓在250V及以下者；4.3 工作人員與帶電高壓設備的距離表1高壓設備帶電時的距離電壓等級（kV） 距離（m）10及以下 0.7020—35 1.0044 1.2060—110 1.50154 2.00220 3.00330 4.30500 5.004. 4主界面介紹a)CT負荷：測試CT二次負荷。b)PT負荷：測試PT二次負荷。c)升級接口：程序升級接口，不對用戶開放。d)數據中心：可以瀏覽數據，刪除數據。e)出廠時間：出廠時間 f)廠家設置：該設置不對用戶開放，

<漢中>天正華意電氣設備有限公司 直流系統接地故障查找儀 廠家實力雄厚

漢中二次壓降負載測試儀 測試步驟為了保證各測試項目的精度，必須嚴格按照測試步驟進行。壓降測試：步：將儀器上PT側的測試線和WH側的測試線均連接到被測計量裝置的PT出線端子處；（具體接線方法見后節說明）第二步：進入相應的自校界面（三線或四線）進行自校；第三步：在不關機的情況下，將儀器WH側的測試線用放線盤布線到被測計量裝置的表計的電壓接線端子；（具體接線方法見后節說明）第四步：進入相應的測試界面（三線或四線）進行測試；第五步：將測試結果打印出來，測試完成。六、使用方法1．三線壓降自校接線方法三線自校接線方法如圖十九。圖十九2．三線壓降測量接線方法三線壓降測量接線方法如圖二十。圖二十3．四線壓降自校接線方法四線自校接線方法如圖二十一。圖二十一4．四線壓降測量接線方法四線測量接線方法如圖二十二。圖二十二5．三線PT負荷測試方法三線PT負荷測試時，電壓線B相跟N相短接，鉗Ia、鉗Ic分別夾A相、C相電流，鉗Ib不夾。見圖二十三。圖二十三6． CT負荷測試方法CT負荷測試時，接線如下圖。見圖二十四。圖二十四7．四線PT負荷測試方法四線PT負荷測試時，鉗Ia、鉗Ib、鉗Ic、分別夾A相、B相、C相電流。見圖二十五圖二十五七、打印功能每做完一項試驗，按F4鍵均可將測試結果打印出來，每種項目的數據類型各有不同，此處不一一介紹。在結果查詢時按下F4鍵也可將當前正在瀏覽的記錄中的數據打印出來。八、電池維護儀器采用高性能鋰離子充電電池做為內部電源，操作人員不能隨意更換其他類型的電池，避免因電平不兼容而造成對儀器的損害。儀器須及時充電，避免電池深度放電影響電池壽命，正常使用的情況下盡可能每天充電（長期不用在一個月內充一次電），以免影響使用和電池壽命，每次充電時間應在6小時以上，因內部有充電保護功能，可以對儀器連續充電。每次將電池從儀器中取出后儀器內部的電池保護板自動進入保護狀態，重新裝入電池后，不能直接工作，需要用充電器給加電使之解除保護狀態，才可正常工作。九、注意事項1．在測量過程中一定不要接觸測試線的金屬部分，以避免被電擊傷。2．測量接線一定要嚴格按說明書操作，否則后果自負。3．測試之前一定要認真檢查接線是否正確。4．使用有地線的電源插座。5．不能在電壓和電流過量限的情況下工作。6．儀器在室外使用時，盡可能避免或減少陽光對液晶屏直接曝曬。

<漢中>天正華意電氣設備有限公司 直流系統接地故障查找儀 廠家實力雄厚
<漢中>天正華意電氣設備有限公司

漢中二次壓降負載測試儀功能特點1、儀器是集電能表校驗、電參量測試和檢測電網中發生波形畸變、電壓波動和三相不平衡等電能質量問題為一體的高精度測試儀器。2、不停電、不改變計量回路、不打開計量設備情況下，在線實負荷檢測計量設備的綜合誤差。3、測量電壓，電流，有功功率，無功功率，相角，功率因數，頻率等多種電參量，從而計算出測試設備回路的測量誤差。4、可選配虛擬負載箱，當用戶無負荷或超低負荷時，也能對電表進行準確的測量。5、可顯示被測電壓和電流的矢量圖，用戶可以通過分析矢量圖得出計量設備接線的正確與否。同時，在三相三線接線方式時，可自動判斷48種接線方式；追補電量自動計算功能，方便使用人員對接線有問題的用戶計算追補電量。6、電流回路可使用鉗形互感器進行測量，操作人員無須斷開電流回路，就可以方便、的進行測量。7、可校驗電壓表、電流表、功率表、相位表等指示儀表以及三相三線、三相四線、單相的1A、5A的各種有功和無功電能表。8、可采用光電、手動、脈沖等方式進行電能表校驗。9、測量分析公用電網供到用戶端的交流電能質量，可測量分析：頻率偏差、電壓偏差、電壓波動、三相電壓允許不平衡度和電網諧波。10、可顯示單相電壓、電流波形并可同時顯示三相電壓、電流波形。11、負荷波動監視：測量分析各種用電設備在不同運行狀態下對公用電網電能質量造成的波動。記錄和存儲電壓、電流、有功功率、無功功率、視在功率、頻率、相位等電力參數。12、 電力設備調整及運行過程動態監視，幫助用戶解決電力設備調整及投運過程中出現的問題。13、可選配條碼掃描器，對電表的條碼進行自動錄入。14、電能表的485通訊接口進行檢測，并能完成現場校驗多功能（智能）電能表的工作需求，可根據電表中已設置的需量周期和滑差的時間對需量進行誤差校驗。15、具備萬年歷、時鐘功能，實時顯示日期及時間?？稍诂F場校驗的同時保存測試數據和結果，并通過串口上傳至計算機，通過后臺管理軟件（選配件）實現數據微機化管理；預留USB端口，可以將存儲數據直接轉存到U盤。16、采用大屏幕進口彩色液晶作為顯示器，中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好17、體積小、重量輕，便于攜帶，既可用于現場測量使用，也可用做實驗室的標準計量設備。

直流系統接地故障查找儀 廠家實力雄厚

漢中二次壓降負載測試儀 三線壓降自校 異常圖五 三線壓降自校 正常圖五所示為三線壓降自校結果顯示內容包括：PT側AB相電壓，CB相電壓，Wh側AB相電壓，CB相電壓，兩側AB相角差、CB相角差；兩側AB相比差、CB相比差；AB相綜合誤差及修約值，CB相綜合誤差及修約值。4．三線壓降屏在選中‘三線壓降’功能后，按鍵，進入三線壓降測試屏，即開始測試計數，如果兩側的幅值和角差不正常，在計數12次后則提示接線異常（如圖六所示），正常的話在計夠60次后測試完畢，顯示測試結果（如圖七所示）。圖六 三線壓降測試 異常圖七 三線壓降測試 正常圖七所示為三線壓降測試結果包括：PT側AB相電壓，CB相電壓；Wh側AB相電壓，CB相電壓；兩側AB相比差、CB相比差；兩側AB相角差、CB相角差；AB相綜合誤差及修約值，CB相綜合誤差及修約值。并提示可選擇相應的保存、打印功能進行數據保存或打印測試結果。5．四線自校屏四線壓降自校功能是在進行三相四線壓降測試前進行的精度自動校準功能，用來提高測試時的精度。在選中‘四線自?！δ芎?，按鍵進入‘四線自?！?，開始自校計數，如果兩側的幅值和角差不正常，在計數12次后則提示接線異常（如圖八所示），計夠60次后測試完畢，顯示測試結果（如圖九所示）。圖八 四線自校測試 異常圖九 四線自校測試 正常圖九所示為四線壓降自校結果包括：PT側A相電壓、B相電壓、C相電壓；Wh側A相電壓、B相電壓、C相電壓；兩側A相角差、B相角差、C相角差；兩側A相比差、B相比差、C相比差；兩側A、B、C各相的綜合誤差及修約。6．四線壓降屏在選中‘四線壓降’功能后，按鍵進入‘四線壓降’屏，開始測試計數，如果兩側的幅值和角差不正常，在計數12次后則提示接線異常（如圖十所示），計夠60次后測試完畢，顯示測試結果

<漢中>天正華意電氣設備有限公司 直流系統接地故障查找儀 廠家實力雄厚

漢中二次壓降負載測試儀所示為四線壓降測試判別結果包括：PT側A相電壓， B相電壓，C相電壓；Wh側A相電壓，B相電壓，C相電壓；兩側A相角差，B相角差，C相角差；兩側A相比差，B相比差，C相比差；A相誤差及修約，B相誤差及修約，C相誤差及修約。并提示可選擇相應的保存、打印功能進行數據保存或打印測試結果。7．三線PT負荷屏在選中主菜單‘三線PT負荷測’功能后，按鍵，進入‘三線PT負荷’屏，同時進入測試過程，測試計數開始計數，如果兩側的幅值和角差不正常，在計數12次后則提示接線異常（如圖十二所示），計夠60次后測試完畢，顯示測試結果，如（圖十三所示）。圖十二 三線PT負荷測試 異常圖十三 三線PT負荷測試 正常圖十三所示為三線PT負荷測試屏測試判別結果，包括：PT側AB相電壓， CB相電壓，AB相電流、CB相電流，AB相力率、CB相力率，AB相相角，CB相相角，AB相電導、CB相電導，AB相電納、CB相電納，AB相負荷、CB相負荷。并提示可選擇相應的保存、打印功能進行數據保存或打印測試結果。8．四線PT負荷屏在選中主菜單‘四線PT負荷’功能后，按鍵進入‘四線PT負荷’屏，同時開始測試過程，測試計數開始計數，如果兩側的幅值和角差不正常，在計數12次后則提示接線異常（如圖十四所示），計夠60次后測試完畢，顯示測試結果，如（圖十五所示）。測試完畢后顯示測試結果。圖十四 四線PT負荷測試 異常圖十五 四線PT負荷測試 正常
