產品詳細介紹

電動車電機性能測試系統廠家供應批發

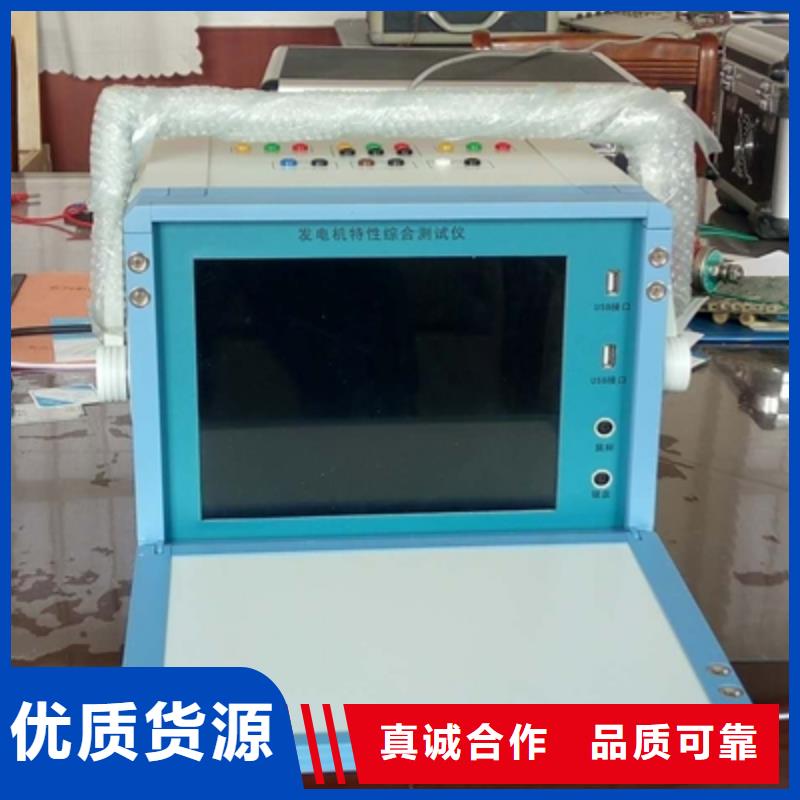

邯鄲發電機特性綜合測試儀概述多功能電參數現場分析儀是通過在線檢測單相/三相電能表、計量裝置的綜合誤差從而初步判斷該裝置是否存在故障，并能準確找出故障點的綜合檢測儀器。該產品保留鉗型萬用表的外形，增加了多種電力系統專用功能，體積小，功能齊全，使用更方便。在使用本儀表前，請仔細閱讀使用說明書并請注意有關工作準則。二、工作準則使用注意事項2.1 當儀表或測試表筆外觀破損時，請不要使用。2.2 儀表只有和所配備的測試表筆一起使用才符合標準的要求。2.3 手握鉗表測量時，應將手指放在表身的護環后面。2.4 當屏幕顯示時，表示低電量，請及早更換電池，避免錯誤讀數。2.5 當長時間不使用時，請將電池取下，并避免存放于高溫高濕的地方。三、功能及特點3.1 電流回路測量均由高精度鉗型電流互感器完成。3.2 在線校驗單相電能表(帶CT或不帶CT)電表誤差。3.3 可在線用實測電能的瓦秒法檢測高壓和低壓單/三相電能表(帶CT或不帶CT)基本誤差及綜合誤差。3.4 在不停電，不改變計量回路接線的情況下檢測出計量裝的各種故障。3.5 測量電壓、電流、功率、相角、功率因數、頻率等多種電參量。3.6 實時測量低壓計量裝置的CT變比。3.7 顯示單三相相量圖，方便查找現場接線錯誤。3.8 可顯示電壓、電流的波形圖，方便進行1-24次諧波分析。3.9 體積小、重量輕，操作簡單。3.10 手動校驗單項電能表誤差，無需手動開關，使用確認功能鍵即可完成。3.11 使用中文液晶顯示，界面友好操作方便。

邯鄲發電機特性綜合測試儀 儀器簡介波形記錄儀是針對電力系統應用而開發的瞬態信號記錄儀器，儀器內部軟件預置了針對發電機調試的試驗模板，使用戶可以通過記錄儀很方便的完成發電機短路特性試驗，空載特性試驗，勵磁系統擾動試驗，勵磁系統10％階越試驗，滅磁常數測量，自準同期裝置校驗，機組甩負荷記錄等試驗。儀器具有豐富的軟件組件使用戶可以通過軟件組件，進行圖形分析，組合運算，有效值計算，交流功率計算，三相對稱性分析，頻譜分析，諧波分析，曲線相關性分析，圖形編輯和相量圖繪制等操作。試驗數據和分析結果可以生成WORD/EXCEL形式試驗報告，也可以通過軟件生成JPG圖片導出，以方便用戶對試驗結果進行深入的分析和處理。儀器具有12路模擬量輸入，12路有源開關量輸入和3路開出量信號，采樣頻率可達100KHZ，基本可以滿足電力系統各種試驗的瞬態信號記錄要求。并且所有的模擬通道之間均相互隔離，以避免試驗中不同電位點的連接問題導致被測系統發生故障。

邯鄲發電機特性綜合測試儀僅單調上升過程的試驗：對于單向特性試驗，只有上升一個階段，試驗步驟與單調上升、下降類特性類試驗的試驗步驟中的A階段一樣，當曲線達到點，即可按“結束”按鈕結束試驗。對于發電機空載、短路試驗，應注意：1.建議在滅磁開關合閘后再點擊“開始”按鈕，以避開合閘沖擊。如果此前想觀察參量值，可以打開實時參量列表。2.應在試驗前規劃好要記錄的穩態點。在試驗中，程序操作者應與勵磁操作者全程配合，在穩態點做充分停頓，以記錄準確的穩態值。3.在試驗的點，程序操作者應與勵磁操作者應相互確認，以免錯過。?擬合曲線在試驗結束后，點擊擬合曲線/原始曲線按鈕，程序用記錄于穩定點表格中的穩態點數據繪制擬合曲線；一般而言，上升和下降（如果有）階段各自標定的穩態點數不應超過10個，超出10個后，對于繪制光順的擬合曲線并沒有幫助。擬合曲線 原始曲線5.5.4 頻率特性試驗由用戶選擇橫軸及縱軸參量，此試驗可繪制選定參量的信號值與頻率的關系曲線。點擊試驗“開始”，試驗開始繪制曲線，直至手動點擊“停止”，試驗則停止繪制曲線。?試驗設置由“電氣試驗/頻率特性”進入試驗，彈出“啟動頻率特性試驗”設置頁面，如圖29所示：圖29在設置對話框，用戶選擇要記錄的“幅值”參量、“頻率”參量。同時需設定橫軸的“起點”“終點”。試驗設置完成后，點擊“確定”即進入試驗畫面。注意：1.“幅值”參量選擇：縱軸多可選擇6個模擬量參量。2.設定橫軸的“起點”“終點”時，起點應小于終點。?試驗窗口頻率特性試驗頁面

邯鄲發電機特性綜合測試儀如果是已有電廠，接著再選擇要試驗的機組號；如果沒有要試驗的電廠或機組，則選擇添加電廠和添加機組按鍵，以及勵磁方式（機端勵磁或旋轉勵磁）如果是機端勵磁，則在記錄發電機空載和短路曲線時，必須將發電機轉子電流（勵磁電流）接入If通道。如果是旋轉勵磁，則在記錄發電機空載和短路曲線時，必須將勵磁機轉子電流（副勵磁電流）接入ILf通道。對于不選用的直流通道，用短接線短接。在測試界面的菜單欄中選擇選項→系數表，出現以下畫面。這個表中的數字在儀器出廠前已填寫好，用戶不要輕易改變。如果發現某個通道的數據有偏差，可通過修改這個表中相應通道系數達到校正的目的。校正方法在后面有介紹。六、 發電機測試選擇好要做試驗的機組后，在試驗界面的菜單中選擇任務→試驗然后會進入一個試驗選項，根據將要進行的試驗，進行選擇，界面如下：從中選擇將要進行的試驗類型，接著選擇要測量的參數、一次到二次的變比、一次值的額定值。精度指的是保留小數點后的位數。在交流參數表中選擇要記錄的參數后，點擊下一步，進入直流量的選擇表，選擇完記錄參數后，然后點擊下一步，進入啟動方式的選擇和顯示界面設置。變比的設定：在上面交流參數表格中，均填入一次值，系統自動求變比；在下面的直流量表格中，Uf變比直接添1，If（發電機轉子電流）和Ilf（勵磁機轉子電流）添分流器原邊值。參數的選擇：發電機空載、短路試驗除了要選擇發電機定子參數外，還必須選擇If（發電機轉子電流，機端勵磁時選）或Ilf(勵磁轉子電流，旋轉勵磁時選)，發電機滅磁、零起、10％階躍試驗可只選擇發電機定子參數，也可在選擇發電機定子參數的同時選擇勵磁電壓勵磁電流和副勵磁電流。對于以時間為參變量的試驗（零起試驗、10％階躍試驗、滅磁試驗）可選擇人工啟動方式或自動啟動方式，界面如下

邯鄲發電機特性綜合測試儀數據分析程序儀器內置的數據分析軟件主要包括：波形展示和分析工具，組合運算工具，交叉圖形工具，頻譜分析工具，諧波分析工具，有效值計算工具，交流功率計算工具，三相對稱性分析工具和相量圖繪制工具軟件工具中的示波器組件負責完成數據采集過程中的波形實時展示，數據分析中的波形放大，縮小，定位，參數統計等，以及整個試驗模板的通道展示名稱，單位，時間窗口范圍，通道坐標范圍，是否隱藏通道，當前展示坐標軸等。組合運算工具為用戶提供通道數據運算功能，當數據采集完成后，用戶可以使用該工具對當前示波器時間窗口中的圖形進行加，減，乘，除和積分等運算，運算結果還是以示波器形式展現，用戶可以選擇生成該曲線的圖片或導出該曲線的EXCEL數據等將運算結果保存。交叉圖形工具中為用戶提供曲線相關性分析功能，用戶可以對當前示波器時間窗口中的任意兩條波形制作相關性曲線，還可以選擇生成該曲線的圖片或導出該曲線的EXCEL數據等將相關性曲線數據保存。頻譜分析工具提供信號的傅立葉頻譜變換功能，用戶可以對當前示波器時間窗口中的任意一段曲線進行頻譜變換，以獲取該信號的頻譜圖形，然后通過生成圖形或者EXCEL文檔形式將數據保存。用戶通過有效值計算工具可以對當前示波器時間窗口中的特定信號進行有效值計算，以獲取信號的交流有效值。用戶通過交流功率計算工具可以對當前示波器時間窗口中的某2個特定信號進行功率計算，計算的指標包括有功功率，無功功率，視在功率，有效值，功率因素等。三相分析工具是以當前示波器時間窗口中的指定的6個信號為A/B/C三相的電壓和電流，計算每個信號的有效值，每一相的有功功率，無功功率，視在功率，功率因素以及三相電壓和電流的零序分量，正序分量，負序分量，并繪制各個信號，分量的相量圖。第三章 軟件操作3.1 儀器啟動與關閉在開啟儀器電源之前，首先連接儀器主機箱和通信終端之間的連接電纜，儀器的電源開關和插座在儀器主機箱右側，電源附件的保險管型號為0.5A。儀器的主機和操作終端都過主機電源系統供電。關閉儀器時，首先使用軟件界面上的關閉系統，將儀器的所有軟件系統關閉，然后待儀器界面提示：It is now safe to turn off your computer時，將主機箱右側的電源開關切斷

邯鄲發電機特性綜合測試儀 儀器簡介波形記錄儀是針對電力系統應用而開發的瞬態信號記錄儀器，儀器內部軟件預置了針對發電機調試的試驗模板，使用戶可以通過記錄儀很方便的完成發電機短路特性試驗，空載特性試驗，勵磁系統擾動試驗，勵磁系統10％階越試驗，滅磁常數測量，自準同期裝置校驗，機組甩負荷記錄等試驗。儀器具有豐富的軟件組件使用戶可以通過軟件組件，進行圖形分析，組合運算，有效值計算，交流功率計算，三相對稱性分析，頻譜分析，諧波分析，曲線相關性分析，圖形編輯和相量圖繪制等操作。試驗數據和分析結果可以生成WORD/EXCEL形式試驗報告，也可以通過軟件生成JPG圖片導出，以方便用戶對試驗結果進行深入的分析和處理。儀器具有12路模擬量輸入，12路有源開關量輸入和3路開出量信號，采樣頻率可達100KHZ，基本可以滿足電力系統各種試驗的瞬態信號記錄要求。并且所有的模擬通道之間均相互隔離，以避免試驗中不同電位點的連接問題導致被測系統發生故障。

邯鄲發電機特性綜合測試儀特性和技術參數1.2.1 軟件功能與特點儀器具有功能強大的軟件系統，軟件系統實現的功能主要包括數據采集，數據壓縮存儲，波形分析與統計，圖形繪制工具，頻譜分析工具，波形組合運算工具，諧波分析，有效值計算，功率計算，三相對稱性分析，相量圖工具等。其特性可概括如下：1 實時繪制試驗曲線，并且提供多種曲線分析工具，使用戶可以對曲線進行任意縮放和定位操作2 可以對當前示波器中的圖形進行編輯，包括自由標識，顏色變換等，以方便試驗報告的制作3 提供了頻譜分析工具使用戶可以方便的獲取信號的頻譜圖形4 可以任意的選擇信號作為X軸Y軸繪制信號的關系曲線5 提供了諧波分析工具，可以對采集的信號進行諧波分析，諧波次數為1024次6 組合運算工具使用戶可以對所采集的信號進行加，減，乘，除和積分等運算7 計算選定通道信號的有效值，功率8 對選定的三相信號進行功率和對稱性分析9 繪制選定信號的相量圖10通過軟件選擇通道信號類型：直流瞬時值或者交流有效值11 內置了發電機三相短路特性曲線，空載特性曲線，勵磁系統擾動試驗，滅磁時間常數，頻率電壓特性，甩負荷試驗，自準同期試驗的標準試驗模板，軟件自動計算試驗結果參數。12儀器能夠自動生成WORD試驗報告，Excel試驗報告13 試驗報告對曲線進行自動標識，使試驗報告制作實現完全自動化14 所有采樣通道的名稱和單位都可以重新定義15 各種試驗的試驗環境設置和儀器設置自動保存16 自動計算各種試驗模板的試驗參數17 簡單方便的通道濾定方式18 使用U盤或移動硬盤等存儲設備方便的導出試驗數據19 Windows XPE操作系統，可以實現軟件系統自我保護與恢復，防止病毒攻入與侵蝕20 采用防抖動處理，避免用戶錯誤操作

邯鄲發電機特性綜合測試儀在線分析軟件簡述主要功能：在線分析軟件是運行人員正常監測和故障、穩態分析的有力工具，遠程機軟件運行于Qt平臺，通過網絡接口連接。其主要功能包括：1）在線監測：顯示模擬量有效值、開關量狀態、實時波形、矢量圖、諧波分析。2）故障錄波：實現手動啟動、故障設置、實時記錄，歷史記錄的功能。3）電氣試驗：包含多項電氣試驗功能，可完成發電機總啟動電氣試驗，例如發電機空載、短路、勵磁調節器特性、同期試驗、甩負荷試驗等。此外還包含轉子交流阻抗試驗、定子鐵心磁化試驗、進相試驗等試驗功能。程序的曲線類、波形類試驗功能用途廣泛，可滿足多種動態過程記錄要求。4)長時記錄：啟動長時記錄及長時記錄列表的設置和查詢功能。5）參數設置：提供參量設置、采樣頻率、試驗地點、功角初始角、通道修正及通道數的錄入及保存功能。5.2 主界面開機后，雙擊桌面的“軟件-快捷方式”，進入監控主界面如圖5所示：圖5主界面說明：?主界面上方有在線軟件功能區顯示按鈕及背景色和前景色游標調制條。

邯鄲發電機特性綜合測試儀滅磁時間常數 對于發電機滅磁時間常數的計算，需要選擇試驗曲線起始點，即曲線上開始下降的那一點，用對話框中基點提示框中的箭頭來選取，同時觀察曲線上十字叉的走向和對話框中基點值的變化，系統會自動計算出起始點到0.368處的滅磁時間超調量δ 對于發電機零起、階躍試驗的分析計算，需要選擇試驗曲線起始點和穩定后的位置點，系統會自動給出超調量δ，調整時間t。對于10％階躍試驗，還要告訴系統具體試驗類型，如果是－10％階躍，則選取對話框中的負10％階躍。波動次數要求用戶根據波形的分析變化來填入，而非系統自動填入。對于系統給出的數據錄入功能，使用時要注意，對于同一機組同一次檢修后的不同試驗類型，在時間的輸入上要有間隔區別，那怕是分鐘上的區別也可以，防止不同試驗數據沖消。本系統還有數據編輯功能（數據編輯功能的使用是防止用戶在數據輸入時的疏忽，以備修改使用）、數據打印以及波形打印功能，其操作很方便，每一步都有相應提示，這里不再贅述。對于試驗參數的變比，如果是通過PT、CT 得到的二次量或通過直流分流器得到的75mV量，則在變比中填入一次量值，系統會自動得到變比值，如發電機定子電壓Uab一次到二次的PT標稱值為10500/100，則在變比中直接填入10500。如果是將直流勵磁機（發電機轉子）的電壓Uf直接接入，變比添1。如果是交流勵磁機定子電壓Uabf直接接入，則變比填100。

邯鄲發電機特性綜合測試儀參數統計在左邊的快捷工具欄中選擇參數統計，儀器會展示當前示波器時間窗口中模擬信號的平均值，值，小值，以及它們的時間位置，開關量跳變次數，以及它們首次跳變的時間位置。展示結果如圖15所示。6）自動坐標在左邊快捷工具欄中有一個自動坐標選項，此選項的作用是保持當前的時間窗口不變，自動調整曲線的Y坐標值，使所有的曲線都能以合適的大小顯示在當前窗口中7） 應用至模板儀器處于非運行狀態時，點擊應用至模板則當前示波器的設置參數會被自動保存至當前試驗的模板參數中，下次再次啟動試驗時會以當前坐標為模板進行初始化設置。8）單線的放大，縮小，上移，下移在示波器的右邊模板點擊單線選擇，確定需要操作的曲線，然后通過放大，縮小，上移和下移可以調整該曲線的Y軸大小和位置圖16 雙線統計9） 單線的平移在示波器的右邊模板點擊單線選擇，確定需要操作的曲線，點擊曲線平移，則用戶在示波器中按下鼠標（或觸摸屏壓下），然后移動鼠標，曲線會在屏幕上移動與鼠標等值的Y軸距離。10） 曲線的雙線統計在示波器的右邊模板點擊單線選擇，確定需要操作的曲線，點擊開啟雙線統計，則示波器中會出現紅色和藍色的兩條曲線，并且示波器中會給出該曲線劃定時間區間內的平均值，值，值時間，小值，小值時間，兩根定位線的時間差DT，數值差DV，數值時間變化率DV/DT，以及藍色曲線對應的T2時間和數值V2. 在進行雙線統計分析時，紅色曲線T1所對應的數值全部在示波器中的文本框中更新。雙線統計圖形
