海東SF6微水測試儀點擊保存按鈕則保存用戶定義的輸入。點擊取消則忽略用戶輸入。點擊關閉則回到主界面。八、使用注意事項 SF6氣體綜合分析儀屬于精密電子儀器，使用時候請注意如下幾點:1、在測量過程中，流量調節針形閥應慢慢打開，防止壓力突變，以免流量傳感器損壞；測量氣體SF6流量應該調節在0.6～0.8L/min，這樣既能快速測量，又能節省氣體。2、儀器在使用過程中，當電量指示不足時，應及時充電，充電時只需將電源線接入220V電源，不需打開儀器電源開關，儀器自動充電，充電指示燈亮，充電完成后充電器指示燈變綠燈。3、建議將儀器保存在通風干燥的環境下。儀器一定要充足電存放，長時間不用，要經常查看電量是否充足。4、建議測量之前確認被測量的無污染雜質。5、避免碰撞和劇烈振動，儀器內部的傳感器極其精密，碰撞或劇烈振動可能導致熱導傳感器損壞。6、長期擱置不用，請間隔1月左右，檢查電池電量是否充足，如電池電量不充足，請充足電后再存放，否則會影響電池壽命。7、測量時，請嚴格按照測量步驟執行，否則因誤操作而導致的損壞，本公司不負責免費維修。8、若您在使用本儀器過程中，遇到故障或不能判斷的情形，請參照下面故障情形及解決方法，如果您在處理過程中碰到問題請及時與我公司售后聯系。現 象原 因解決方法開機黑屏電量不足趕快充電液晶顯示紊亂關電源再重新打開，如果現象照舊，請聯系我公司售后服務部。

海東SF6微水測試儀確認儀器上的高精度調節閥處于關閉狀態，將測試管道的快速插頭 插入本儀器的進氣口。?將測試管道的另一端連接待測設備的補氣口（或測試口）。?此時打開儀器前面板上的調節閥，然后調節氣體流量。?次測量(sf6微水)需要5～10分鐘，其后每次只需3～5分鐘。?當單獨測量SF6露點時把流量調節到0.5 SLM(每分鐘標準升)左右。?當測量SF6純度、H2S、SO2 、CO含量時應將流量調節到0.2 SLM(每分鐘標準升)左右。4.5、存儲數據設備測量數據穩定后，可以將數據保存下來，按屏幕上“菜單”文字，調出主菜單界面，選擇“打印數據”，可以將當前測試的數據打印出來，選擇“保存數據”，可以進入數據保存界面。4.6、查看數據主菜單界面選擇“查看記錄”功能。進入歷史記錄查看界面，按下方的“↑”和“↓”箭頭，可以上翻、下翻記錄，按右下鍵打印按鈕，可以打印當前查看的歷史記錄。4.7、刪除數據主菜單界面選擇“刪除數據”功能，進入刪除數據界面。此時按垃圾桶圖標則確認刪除所有數據，按左下角箭頭可以撤銷刪除，返回主界面。（注意：確認刪除數據后無法恢復）4.8、修改時間主菜單選擇“修改時間”功能，進入時間修改頁面。根據上方的格式，輸入當前的時間，按右下鍵時間修改按鈕，則修改完畢。按“←”箭頭，取消修改，保留原時間不變。4.9、標定數據因隨意更改標定數據，會嚴重影響儀器的使用。所以我們并不開放數據的標定功能。如有需要可以聯系我公司技術支持。4.10 測量完畢后1)關閉儀器上的高精度針型調節閥。

<海東>天正華意電氣設備有限公司 海東重信譽sf6報警系統供應商

海東SF6微水測試儀六、常見故障及排除方法故障可能原因處理方法露點值不變化氣體未進入檢測器檢查氣路連接，查看針形閥、流量閥是否打開傳感器連接線開路發送至廠家檢查露點值偏高氣路漏氣使用檢漏儀檢測氣路是否漏氣儀器放置時間過長用高純氮清洗氣路30分鐘，傳感器靈敏度降低發送至廠家進行校準傳感器失效發送至廠家進行維修露點值偏低靈敏度太高發送至廠家進行校準SO2和H2S無變化氣體未進入檢測器檢查氣路連接傳感器連接線開路檢查連接線傳感器失效更換傳感器氣體中無分解產物正常SO2和H2S檢測數值偏低儀器內部氣路有漏氣檢查氣路靈敏度降低發送至廠家進行校準傳感器失效發送至廠家進行維修SO2和H2S檢測數值偏高靈敏度太高發送至廠家進行校準檢測時SO2和H2S讀數不穩過濾器失效發送至廠家進行維修傳感器失效發送至廠家進行維修電路故障發送至廠家進行維修充電指示燈不亮電路故障檢查電路電池電壓太低充電蜂鳴器不響蜂鳴器故障更換蜂鳴器電路故障檢查蜂鳴器電路蜂鳴器響不停電路故障檢查儀器傳感器輸出線松脫檢查傳感器連接線報警點設置太低重新標定設置LCD無顯示LCD連接不好檢查連接線插件電池電壓低于5.8V充電或更換電池電路故障送我公司維修七、保修和技術服務自設備之日起，提供產品的質保期為1年。設備出現故障而買方無法解決時，72小時響應并給予解決方案。技術文件：提供完整的相關技術文件與資料。技術文件包括圖紙、說明書等。技術文件的形式和內容應盡量詳細和易于理解，應能滿足設計、安裝維護技術人員的工作需要。說明書：設備的安裝使用及維護有詳細的說明書圖紙資料。技術培訓：對用戶運行人員和維護人員進行一般維護工作的技術培訓。在設備安裝和調試過程中，公司安排有經驗的工程技術人員提供安裝調試指導等服務。提供安排需方到工廠技術培訓，并應提供相關的中文培訓教材和資料。設備終身維修。

<海東>天正華意電氣設備有限公司 海東重信譽sf6報警系統供應商
海東重信譽sf6報警系統供應商 <海東>天正華意電氣設備有限公司

海東SF6微水測試儀置USB接口，可與PC機相連接，通過配套軟件將儀器內部數據全部上傳至電腦，方便進行數據分析。 2.9. 內置超大容量可充鋰電池，一次充電可連續工作12小時。三、技術參數純度測量范圍0％~測量精度±0.5％測量時間-60℃CDP） ±2℃ （﹤-60℃CDP）響應時間（＋20℃）63％需5秒，90％需45秒（－60℃～＋20℃）63％需10秒，90％需240秒（＋20℃～－60℃）H2S測量范圍0~200ppm小檢知量≤0.1ppm準確度±0.5％穩定性0~200ppm重復性≤2％SO2測量范圍0~200ppm小檢知量≤0.1ppm準確度±0.5％穩定性0~200ppm重復性≤2％CO測量范圍0~1000ppm小檢知量≤1ppm準確度 ±0.5％穩定性 0~1000ppm重復性≤2％HF測量范圍0~20ppm小檢知量≤0.01ppm準確度±0.5％穩定性0~20ppm重復性≤2％環境溫度 －40℃～＋60℃環境濕度 0～100％ RH電源AC 100~240V 50/60Hz內置充電電池電池性能充電時間：10個小時；使用時間12小時以上。工作溫度－30℃～＋70℃尺寸250×230×300mm重量6.8公斤四、測量4.1、連接SF6設備將測量管道上螺紋端與開關接頭連接好，用扳手擰緊；關閉主機前面板上的流量調節閥；把測試管道上的快速接頭一端插入分解物檢測儀上的進氣口；將排氣管道連接到出氣口；4.2、初始化打開儀器電源開關，儀器進入初始化自校驗過程。

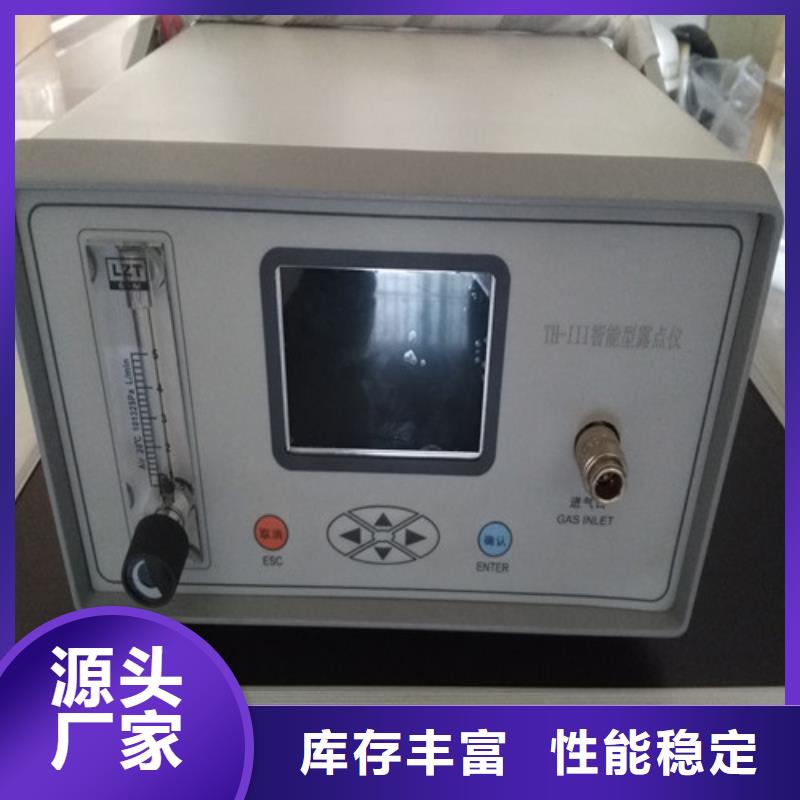

海東SF6微水測試儀TH-III型SF6露點測試儀用戶：如果您是次使用本產品，敬請注意以下事項：1.儀器開機初始化8分鐘后自動進入測量狀態，測量開始，首先全部打開面板上的流量閥，然后用儀器上的測量管道的針型閥調節流量。測量結束，則反之操作。2.本設備內置大容量鋰電池，充滿電后可連續工作10小時以上。3.微水露點測試儀放置長時間不使用時，在測試管道和氣室中會剩有部分空氣，因此在次測試時，其中的高濕氣體會影響其測試速度，因為被測SF6氣體達到飽和前需要先要將空氣中的濕氣帶走。所以我們會發現當測試第二臺SF6電氣設備及以后再測量的速度就會很快（3-5分鐘）。4.打印數據時，建議插上AC220V電源，增加電池使用時間（打印機選配）。5.如遇高溫天氣需做測量 ，我們建議盡量將測量時間安排在早晨溫度較低時，因為較高的氣溫會影響測量的準確性。參考標準：中華人民共和國電力行業標準 DL/T506-2007《六氟化硫電氣設備中絕緣氣體濕度測量方法》6.對測量環境溫度與濕度的要求環境溫度：5℃～35℃（盡可能在10℃～30℃間測量）謝謝合作！

<海東>天正華意電氣設備有限公司

海東SF6微水測試儀典型安裝SF6泄漏報警系統，在典型的GIS室內變電站應用結構示意圖如下圖所示：其中，多個SF6氣體和氧氣體采集器安裝在GIS室內氣體易泄漏部分如檢漏口、SF6充氣嘴、法蘭連接面等低位處，一般距地面5～10厘米。溫濕度采集器安裝在SF6氣體和氧氣體采集器工作環境相同或相近處。系統主機（壁掛式）安裝在GIS室入口處，或需要的位置。海東SF6微水測試儀所有采集器通過0.75 mm2的四芯屏蔽電纜串聯后再與主機連接。排風系統根據功率大小選用電纜。監控系統位于上位機，上位機一般位于主控室內。報警主機接線圖十、售后服務1、本系統采取免維護設計理念，正常使用情況下不需要進行專門的維護。如出現工作不正常，只需斷電后重新啟動即可。如系統仍不能正常工作，請及時與本公司聯系。2、本公司免費為用戶安裝、調試系統，以及培訓現場操作人員。3、本公司免費為用戶提供技術咨詢和軟件升級等服務。單位名稱：青島天正華意電氣設備有限公司

<海東>天正華意電氣設備有限公司 海東重信譽sf6報警系統供應商
海東重信譽sf6報警系統供應商 <海東>天正華意電氣設備有限公司

海東SF6微水測試儀事項使用前請先詳細閱讀本事項，確保您正確操作本系統：?進入SF6配電裝置室前，請按照《電業工作規程》要求（見附錄），使用本系統“開啟風機”鍵或直接使用風機控制開關進行通風。?切勿在本產品外殼上覆蓋塑料紙等物，以免因散熱或透氣不良導致過熱失火或產品功能失靈。?切勿在本系統各部件附近使用易燃的噴霧劑。?切勿使用易燃溶劑，如酒精、苯或稀釋劑清潔系統各部件。?如您發現產品周圍有煙霧、異味等任何異常現象時，請立即關閉產品電源，聯系我公司技術支持人員。?產品出現故障，請勿擅自拆開本產品進行維修，以免產品損壞或有觸電危險，由此而造成的損失由用戶負責。新技術、新突破基于聲速原理，精度高，壽命長，穩定性好。0~30000ppmv寬范圍內定量測量顯示。通過多家電力研究所、計量所產品檢定。系統具備自動修正功能，有效克服溫度、濕度等環境因素的影響。多路開關、模擬量輸出，與綜自系統無縫集成。

海東SF6微水測試儀典型安裝SF6泄漏報警系統，在典型的GIS室內變電站應用結構示意圖如下圖所示：其中，多個SF6氣體和氧氣體采集器安裝在GIS室內氣體易泄漏部分如檢漏口、SF6充氣嘴、法蘭連接面等低位處，一般距地面5～10厘米。溫濕度采集器安裝在SF6氣體和氧氣體采集器工作環境相同或相近處。系統主機（壁掛式）安裝在GIS室入口處，或需要的位置。海東SF6微水測試儀所有采集器通過0.75 mm2的四芯屏蔽電纜串聯后再與主機連接。排風系統根據功率大小選用電纜。監控系統位于上位機，上位機一般位于主控室內。報警主機接線圖十、售后服務1、本系統采取免維護設計理念，正常使用情況下不需要進行專門的維護。如出現工作不正常，只需斷電后重新啟動即可。如系統仍不能正常工作，請及時與本公司聯系。2、本公司免費為用戶安裝、調試系統，以及培訓現場操作人員。3、本公司免費為用戶提供技術咨詢和軟件升級等服務。單位名稱：青島天正華意電氣設備有限公司

<海東>天正華意電氣設備有限公司 海東重信譽sf6報警系統供應商 <海東>天正華意電氣設備有限公司

海東SF6微水測試儀事項使用前請先詳細閱讀本事項，確保您正確操作本系統：?進入SF6配電裝置室前，請按照《電業工作規程》要求（見附錄），使用本系統“開啟風機”鍵或直接使用風機控制開關進行通風。?切勿在本產品外殼上覆蓋塑料紙等物，以免因散熱或透氣不良導致過熱失火或產品功能失靈。?切勿在本系統各部件附近使用易燃的噴霧劑。?切勿使用易燃溶劑，如酒精、苯或稀釋劑清潔系統各部件。?如您發現產品周圍有煙霧、異味等任何異常現象時，請立即關閉產品電源，聯系我公司技術支持人員。?產品出現故障，請勿擅自拆開本產品進行維修，以免產品損壞或有觸電危險，由此而造成的損失由用戶負責。新技術、新突破基于聲速原理，精度高，壽命長，穩定性好。0~30000ppmv寬范圍內定量測量顯示。通過多家電力研究所、計量所產品檢定。系統具備自動修正功能，有效克服溫度、濕度等環境因素的影響。多路開關、模擬量輸出，與綜自系統無縫集成。

海東SF6微水測試儀產品部件名稱傳感器濕度傳感器高分子薄膜型，量程：-80℃～＋20℃純度傳感器德國海立普第二代具有溫度補償功能的恒溫型微型熱導池傳感器分解產物傳感器英國阿爾法高靈敏度分解產物傳感器流量傳感器美國霍尼威爾電子質量流量計，使用方便溫度傳感器進口數字式溫度傳感器其它附件電池鋰電池，容量4000mAh，過充保護流量調節閥針形調節閥穩壓閥穩定測量壓力，防止壓力突變對傳感器造成損傷進氣接口法國自封快插閥進氣管道標配3米四氟管出氣管道標配3米PU管電纜線電源線一根配套轉接頭一套五、測量方法1、初始化打開儀器電源開關，儀器進入初始化自校驗過程，此過程8分鐘。2、檢查電量使用直流電時，如果電量過低，請關機充電后繼續使用。3、準備工作在測量SF6設備前，使用SF6高純氣體對設備進行取純度滿度：對設備通以高純SF6，穩定后按滿度鍵可對設備進行取純度滿度。如果SF6純度數值產生漂移，需要進行取“去皮”操作，按取零鍵進行取零點。4、連接SF6設備關閉儀器面板上的流量調節閥。把測試管道上的快速接頭一端插入純度分析儀上的采樣口；將測量管道上螺紋端與開關接頭連接好，用扳手擰緊。

<海東>天正華意電氣設備有限公司 海東重信譽sf6報警系統供應商

海東SF6微水測試儀按鍵說明確定鍵：確認功能，在不同的界面下可調出/進入菜單、確認命令、確認設置的數值。取消鍵:退出功能在不同的界面下可退出菜單、放棄設置的數值。上 鍵：菜單項向上切換/菜單數值增加。下 鍵：菜單項向下切換/菜單數值減少。左 鍵：設置數值位左移選擇。右 鍵：設置數值位右移選擇。（1）軟件系統采用中文界面，容易學習操作（2）數據圖譜顯示 （3）數據歷史查詢、趨勢分析、缺陷信息統計功能（4）數據存儲功能，可輸出到Word或Excel等軟件的功能（5）報警功能（6）參數設置功能?（7）系統管理權限控制2、后面板3、液晶屏三、測量1、連接SF6設備將測量管道上螺紋端與開關接頭連接好，用扳手擰緊，關閉測量管道上另一端的針型閥；再把測試管道上的快速接頭一端插入露點儀上的采樣口；將排氣管道連接到出氣口。將開關接頭與SF6電氣設備測量接口連接好，用扳手擰緊；2、初始化打開儀器電源開關，儀器進入初始化自校驗過程。3、檢查電量本儀器優先使用交流電。使用直流電時，請查看右上角顯示的電池電量，如果電量指示變紅，請關機充電后繼續使用。4、開始測量完全打開露點儀前面板上的流量閥，然后通過調節測量管 道上的針型閥，把流量調節到0.6L/M左右，開始測量SF6微水。設備測量需要3～5分鐘其后每臺設備需要1～2分鐘。5、存儲數據設備測量完成后，可以將數據保存在儀器中，按“確定”鍵調出操作菜單，具體操作方式見下節內容。6、打印數據根據測試結果打印保存的數據內容。

<海東>天正華意電氣設備有限公司 海東重信譽sf6報警系統供應商
<海東>天正華意電氣設備有限公司

海東SF6微水測試儀SF6 綜合測試儀是集 SF6濕度、SF6純度、SF6 分解產物測試于一體，將原來要用三臺儀器才能實現的功能，集中在一臺儀器。一次現場測量，即可完成三項指標檢測，大大節省了設備中的氣體，同時減少用戶的工作量，提高了工作效率。SF6 氣體綜合測試儀之所以有的性能，是因為全部采用了國外秀的傳感器；濕度采用純進口高精度濕度傳感器、純度采用帶溫度補償的熱導傳感器，分解產物也是采用歐洲進口的傳感器。彩色液晶顯示，實時顯示各種參數，全程觸控，傻瓜式的操作，海量信息存儲，內置充電電池，交直流兩用。二、技術特點2.1. 自校準：傳感器探頭可自動校準零點，自動因零點、漂移而引入的系統誤差，保證每次測量的準確性。2.2. 操作簡便，超大觸摸液晶屏，所見即所得式的簡單操作2.3. 快速省氣：開機進入測量狀態后每SF6氣隔露點測定時間為3 min左右。2.4. 自鎖接頭：采用德國原裝進口自鎖接頭，可靠，無漏氣。2.5. 數據存儲：采用大容量設計，多可存儲1000組測試數據。2.6. 顯示清晰：7寸超大觸摸液晶屏直接顯示露點、微水（ppm）、SF6純度、SO2、H2S、CO含量環境溫度、環境濕度、時間及日期等內容。2.7. 內置超大容量可充鋰電池，一次充電可連續工作12小時。

海東重信譽sf6報警系統供應商

海東SF6微水測試儀將開關接頭與SF6電氣設備測量接口連接好，用扳手擰緊。將排氣管道連接到出氣口。5、開始測量調節流量閥，流量調節到0.6～0.8L/M左右，開始測量。測量時間約需要7～15分鐘，其后每臺設備需要3～5分鐘。6、存儲數據設備測量完成后，可以將數據保存在儀器中，按“OK”鍵調出操作菜單，具體操作方式見下節內容。7、測量其他設備一臺設備測量后，關閉調節閥。將轉接頭從SF6電氣設備上取下。8、測量結束所有設備測量結束后，關閉純度分析儀電源。六、儀器面板注：同時按下兩側的支架調節按鈕，可以調節支架的角度。七、菜單操作7.1 測量參數測量參數界面中，用戶可以定義露點的測量模式，溫度的修正模式，自校準時間，系統的運行時鐘，運行模式及系統參數。點擊保存按鈕則保存用戶定義的輸入。點擊取消則忽略用戶輸入。7.2 測量范圍測量范圍界面中，用戶可以定義露點的上下限以及上下限測量電壓，電量的上下限以及上下限測量電壓。7.3 線性修正線性修正界面中，用戶可以定義露點線性修正的斜率參數以及截距參數，溫度線性修正的截距參數。點擊保存按鈕則保存用戶定義的輸入。點擊取消則忽略用戶輸入。7.4 多點標定多點標定界面中，用戶可以定義露點、純度、SO2、H2S、HF、CO的多點標定參數。用戶多可以定義6點標定。

<海東>天正華意電氣設備有限公司 海東重信譽sf6報警系統供應商

海東SF6微水測試儀內置超大容量可充鋰電池，一次充電可連續工作10小時以上。3.技術參數純度 測量范圍 0％~測量精度 ±0.5％測量時間 ＜2分鐘。露點 測量范圍 －80 ℃～＋20 ℃測量精度 ±0.5℃（－80℃～－60℃）響應時間（＋20℃） 63％需5秒，90％需45秒（－60℃～＋20℃）63％需10秒，90％需240秒（＋20℃～－60℃）H2S 測量范圍 0~200ppm小檢知量 ≤0.1ppm準確度 ±0.5％穩定性 0~200ppm重復性 ≤2％SO2 測量范圍 0～200ppm小檢知量 ≤0.1ppm準確度 ±0.5％穩定性 0～200ppm重復性 ≤2％CO測量范圍 0~1000ppm小檢知量 ≤1ppm準確度 ±0.5％穩定性 0～1000ppm重復性 ≤2％環境溫度 －40℃～＋60℃環境濕度 0～100％ RH電源 AC 100～240V 50/60Hz內置充電電池電池性能 充電時間：10個小時；使用時間12小時以上。工作溫度 －30℃～＋70℃尺寸 250×230×300 mm重量 6.8公斤4.測 量4.1 連接SF6設備將測量管道上螺紋端與開關接頭連接好，用扳手擰緊；關閉主機前面板上的流量調節閥；把測試管道上的快速接頭一端插入分解物檢測儀上的進氣口；將排氣管道連接到出氣口；4.2、開機初始化打開儀器電源開關，儀器進入初始化自校驗過程。4.3、檢查電量使用內部電池供電時，右上角顯示將顯示電池電量，如果電量顯示紅色缺電標志時，請盡快充電后再繼續使用。本儀器可以邊充電邊使用，但是充電時間將大幅延長4.4、開始測量?打開電源，儀器會自動初始化。完成自校驗后自動進入測量狀態。?
