海東水內冷發電機絕緣測試儀測量電氣產品的元件之間絕緣電阻時，可將“L”和“E”端接在任一組線頭上進行。如測量發電機相間絕緣時，三組可輪流交換，空出的一相應接地。（圖A）測量外殼接地起屏蔽作用的電器耐壓時如圖B。測量絕緣電阻時， “L”端接被試品， “E”端接被試品外殼接“G”端來保護屏蔽部分或其他不參與測量的部分，以表面泄漏所引起的誤差。1. 開啟電源，液晶屏顯示如圖1圖12. 選擇功能鍵（R；R60/15S；R10/1min）任一功能進入電壓選擇圖2按左移右移鍵選擇合適的電壓3. “R”選擇進入，完成電壓選擇后進入“絕緣電阻測試”圖 3-1此時按確認鍵（ENTER）進入“正在測試”，顯示測試電壓和電阻值。圖 3-2圖3-2是儀表連續測試電阻值狀態，此時按確認鍵（ENTER）便停止測試，自動切斷高壓，進入是否保存提示圖3-3。圖 3-3按確認鍵（ENTER）自動保存數據，保存完后自動返回圖3-1，準備下次測試。如果不想保存直接按返回鍵可以返回到圖3-1界面，準備再次測試電阻值。按復位鍵完成操作。4. 開機后直接按功能鍵“R60/15S”進入圖2，選擇電壓確認后進入“吸收比測試”準備圖 4-1按確認鍵（ENTER）進入測試，返回鍵退出。5.圖 4-2正在測試，若想停止測試，按確認鍵停止測試。吸收比測試完畢后自動計算比值，進入是否保存提示。圖 4-3按確認鍵（ENTER）進入保存，自動保存后轉入再次測試準備界面（圖 4-1），不保存直接按返回鍵轉入再次準備測試界面（圖 4-1）。按復位鍵完成操作此項測試。6. 開機后按功能鍵“R10/1min”進入“極化指數測試”，測試方式同4“R60/15S測試”。7. 按功能鍵“系統”（SYS）進入在“查看記錄”下按確認（ENTER）進入此時按左移右移鍵分別查看8組歷史數據，記錄包括測試的內容和測試時間。

海東水內冷發電機絕緣測試儀電阻或電阻率測試的主要因素a．環境溫濕度一般材料的電阻值隨環境溫濕度的升高而減小。相對而言，表面電阻(率)對環境濕度比較敏感，而體電阻(率)則對溫度較為敏感。濕度增加，表面泄漏增大，體電導電流也會增加。溫度升高，載流子的運動速率加快，介質材料的吸收電流和電導電流會相應增加，據有關資料報道，一般介質在70C時的電阻值僅有20C時的10％。因此，測量材料的電阻時，必須指明試樣與環境達到平衡的溫濕度。b．測試電壓(電場強度)介質材料的電阻(率)值一般不能在很寬的電壓范圍內保持不變，即歐姆定律對此并不適用。常溫條件下，在較低的電壓范圍內，電導電流隨外加電壓的增加而線性增加，材料的電阻值保持不變。超過一定電壓后，由于離子化運動加劇，電導電流的增加遠比測試電壓增加的快，材料呈現的電阻值迅速降低。由此可見，外加測試電壓越高，材料的電阻值越低，以致在不同電壓下測試得到的材料電阻值可能有較大的差別。值得注意的是，導致材料電阻值變化的決定因素是測試時的電場強度，而不是測試電壓。對相同的測試電壓，若測試電極之間的距離不同，對材料電阻率的測試結果也將不同，正負電極之間的距離越小，測試值也越小。c．測試時間用一定的直流電壓對被測材料加壓時，被測材料上的電流不是瞬時達到穩定值的，而是有一衰減過程。在加壓的同時，流過較大的充電電流，接著是比較長時間緩慢減小的吸收電流，達到比較平穩的電導電流。被測電阻值越高，達到平衡的時間則越長。因此，測量時為了正確讀取被測電阻值，應在穩定后讀取數值或取加壓1分鐘后的讀數值。另外，高絕緣材料的電阻值還與其帶電的歷史有關。為準確評價材料的靜電性能，在對材料進行電阻(率)測試時，應首先對其進行消電處理，并靜置一定的時間，靜置時間可取5分鐘，然后，再按測量程序測試。一般而言，對一種材料的測試，至少應隨機抽取3～5個試樣進行測試，以其平均值作為測試結果。

<海東>天正華意電氣設備有限公司 海東絕緣電阻測量儀

海東水內冷發電機絕緣測試儀尊敬的用戶：感謝您購買本公司智能絕緣電阻測試儀。在您初次使用該產品前，請您詳細地閱讀本使用說明書，幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，如果您有不清楚之處，請與公司售后服務部聯絡，我們會盡快給您答復。注 意 事 項?確認接線無誤（注：測試線禁止拖地）后開機測試，“高壓輸出”燈亮表示有高壓輸出，此時嚴禁碰觸高壓線！測試過程中嚴禁拔插測試線或是短接輸出，以免危及人身和損壞儀器。?使用儀表內部電池測量時顯示暗淡或開機不顯示，表示電池電量不足，應及時關儀器并充電。注意：測試顯示電壓超出選擇的額定電壓很大時，并長時間不能穩定時請不接負載測試看電壓是否正常。如果還不正常請充電，充電充滿再次空測試電壓，電壓不正常便是電力不足及時充電。本手冊內容如有更改，恕不通告。沒有武漢海山電子儀器公司的書面許可，本手冊任何部分都不許以任何（電子的或機械的）形式、方法或以任何目的而進行傳播。

<海東>天正華意電氣設備有限公司 海東絕緣電阻測量儀
海東絕緣電阻測量儀 <海東>天正華意電氣設備有限公司

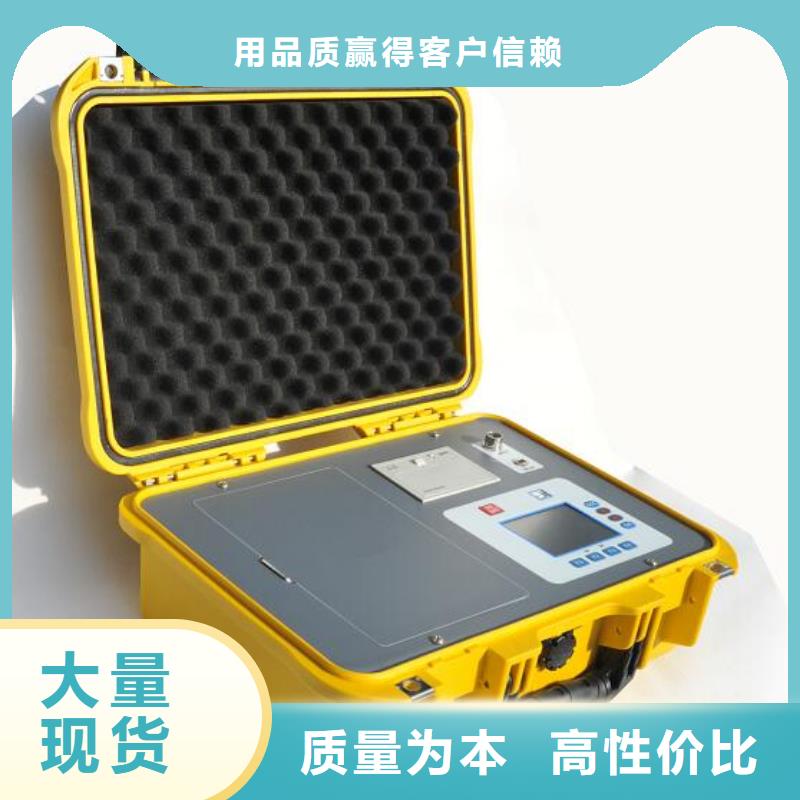

海東水內冷發電機絕緣測試儀面板如圖4-1所示。1.液晶顯示屏：320X240點陣LCD液晶顯示屏，顯示各種設置參數、試驗狀態、結果、提示信息等內容。主要顯示界面，如圖4-3～4-7所示。2.打印機：針式打印機，用于將試驗結果打印輸出。3.電源開關：此開關順時針方向旋轉為“開”，電源接通，綠燈亮。反之為關。4.計時按鈕：黃色，定時器觸發按鈕，按下此按鈕后計時器從零開始計時。5.高壓接通按鈕指示燈：紅色，帶指示燈按鈕。用于接通高壓并指示高壓通狀態。在綠燈亮的狀態下，按下紅色按鈕，應紅燈亮綠燈滅，表示高壓回路接通，此時可升壓。如按下紅色按鈕紅燈亮綠燈仍亮，且松開按鈕紅燈滅綠燈亮，表示機內保護電路已觸發，此時必須關機檢查試驗裝置，排除故障后，再開機進行試驗。6.高壓關斷按鈕指示燈：綠色，帶指示燈按鈕，用于關斷高壓并指示高壓斷狀態。此綠燈亮，表示電源已接通及高壓斷開。在紅燈亮狀態下按下綠色按鈕，紅燈滅綠燈亮，高壓回路切斷，控制箱關斷輸出。7.設置/調壓旋鈕：系一多功能控制桿，用于設置參數和調節電壓。可對它進行旋轉和按動操作。其中按動分為短按和長按，“短按”為選擇確認或切換功能，“長按”為退出功能；“旋轉”為切換選擇、參數調整或升降壓功能。視不同屏顯界面，該旋鈕操作功能略有差異，可參照屏顯提示操作。B. 背板如圖4-2所示。8.接匯水管端子：用來測量匯水管內電流，配有專用連接線。9.接地端子：此接地端子應與倍壓筒接地端子、發電機定子繞組（非試驗兩相）的接地端聯接為一點后再與主接地網相連。10.高壓測量輸入插座：用于將高壓電壓取樣及泄漏電流信號輸入至控制箱。聯接時只需將電纜插頭上的紅點對準插座上的紅點順時針方向轉動到位即可。拆線時只需逆時針轉動電纜插頭即可。11.高頻輸出插座12.高頻輸出插座：用于將控制箱內部產生的中頻可調電壓輸出。使用專配的裝有快速聯接插頭的電纜連接至高壓發生單元底部的高頻輸入插座（內部連接至中頻變壓器的初級繞組）。（聯接方法參照11所述。）13.電源輸入插座：裝置工作電源輸入插座。電源類型：AC 380V±10％，50/60Hz，三相。供電電源線截面積應不小于4mm2。使用隨機配備的含專用插頭的電源線。

海東水內冷發電機絕緣測試儀全規則及注意事項感謝您購買了本公司數字式高壓絕緣電阻表，在你初次使用該儀器前，為避免發生可能的觸電或人身傷害，請一定：詳細閱讀并嚴格遵守本手冊所列出的規則及注意事項。任何情況下，使用本儀表應特別注意。? 本儀表根據IEC61010規格進行設計、生產、檢驗。? 任何情況下，使用本儀表應特別注意。? 測量時，移動電話等高頻信號發生器請勿在儀表旁使用，以免引起誤差。? 注意本儀表機身的標貼文字及符號。? 使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露、無斷線才能使用。? 測量過程中，嚴禁接觸裸露導體及正在測量的回路。? 確認導線的連接插頭已緊密地插入儀表接口內。 ? 請勿在易燃性場所測量，火花可能引起爆炸。? 儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用。? 請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。? 給儀表更換電池時，請確認測試線已移離儀表，儀表處于關機狀態。? 儀表顯示電池電壓低符號“ ”，應及時充電否則會引起誤差。? 測量過程中嚴禁進行充電或者進行數據傳輸操作。? 注意本儀表所規定的測量范圍及使用環境。? 使用、拆卸、校準、維修本儀表，必須由有授權資格的人員操作。? 由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。?儀表及手冊中的“ ”警告標志，使用者必須嚴格依照本手冊內容進行操作。?儀表輸出高壓請務必連接好測試線手離開測試線后才按測試鍵進行測試否則有觸電危險。?測試完成后，先等待一分鐘放電完成后再移除測試線，移除測試線時先移除儀表端的測試線再把測試線收好。

<海東>天正華意電氣設備有限公司

海東水內冷發電機絕緣測試儀 水內冷發電機絕緣電阻測試儀使用說明書水內冷發電機絕緣電阻測試儀專用于水內冷發電機的測量試驗，同時也可用于試驗室或現場做絕緣測試試驗。輸出電流大于25mA。輸出電壓5000V。內含高精度微電流測量系統、數字升壓系統。只需要用一條高壓線和一條信號線連接試品即可測量。測量自動進行，結果由大屏幕液晶顯示，并將結果進行存儲。一、主要特點1.采用32位微控制器控制，全中文操作界面，操作方便。2.自動計算吸收比和極化指數，并自動儲存15秒、1分鐘、2分鐘、10分鐘的每分鐘數據便于分析。3.輸出電流大，(2500V下輸出大于20mA)短路電流≧20mA。4.高壓發生模塊采用全封閉技術，內部有保護電阻，可靠?？垢蓴_能力強，能滿足超高壓變電站現場操作。5..測試完畢自動放電，并實時監控放電過程。二、主要技術性能準確度：±(10％＋5字) 測量范圍：0.1M～200GΩ顯示方式：數字和模擬指針雙顯。 溫度測量：-25℃～125℃試驗電壓范圍：0.5Kv ，1KV，2.5KV，5.0KV短路電流：≧20mA 測量時間：1分鐘～10分鐘（與測量方式有關）工作電源：180～270VAC 50Hz/60Hz±1％ (市電或發電機供電)工作環境：溫度-10～40℃，相對濕度20～80％。三、操作部件功能1.線路 接線端“線路”為高壓輸出端，稱為線路端，由高壓電纜引至被測線端，例如接至電機繞組。2.匯水管 接線端接到發電機的匯水管上。3.機座 接線端接在發電機的機座上。

<海東>天正華意電氣設備有限公司 海東絕緣電阻測量儀
海東絕緣電阻測量儀 <海東>天正華意電氣設備有限公司

海東水內冷發電機絕緣測試儀外型結構1、外型尺寸：200×140×80（mm）2、重量：1Kg（含電池及測試線）四、儀表結構示意說明如圖一：1、 測試探針（L輸出）。2、 屏蔽端子（G）。3、 測量（E）。4、電源按鈕開關。5、機械調零。6、電池蓋。7、功能選擇開關。8、電池電壓檢測按鈕 僅限500V/1000V/2500V 2500V/5000V兩種類型。、使用說明（1）2500V型表使用說明如下（2）5000V型表使用說明如下將電池裝入儀表后，功能開關置于“BATT.CHECK”（電池檢測），按下“PRESS TO TEST”（電源按鈕）觀察表針指示，指針在“BATT.GOOD”線內，則表示電池能滿足儀表正常工作，否則須更換電池。將L．E端子接入被測物，功能開關置于“MΩ”擋，按下按鈕開關（順時針旋動將按鈕鎖緊），即可聽到連續的“嘟…嘟…嘟…”聲。此時，指針偏轉到指示測量數值?？潭戎甘緹艏t燈亮讀下刻度，綠燈亮讀上刻度。根據需要，可接入屏蔽（被測物屏蔽后，接入G端）。（3）500V/1000V/2500V型表使用說明如下（4）2500V/5000V型表使用說明如下將電池裝入儀表后，功能開關置于“OFF”位置，按PRESS TO TEST（電源按鈕）和BATT CHECK（電池檢測鈕），觀察表針指示，指針應在BATT.GOOD線內則表明電池能滿足儀器正常工作否則應更換電池。將L、E端子接入被測物，選擇功能開關置于適當電壓位置后，再按下PRESS TO TEST按鈕（順時針旋動將按鈕鎖緊）即可聽到連續的“嘟…嘟…嘟…”聲。此時，指針偏轉到指示測量數值，刻度指示燈亮，紅燈亮讀紅刻度上對應電壓值顏色的數值，綠燈亮讀綠刻度上對應電壓值顏色的數值，根據需要可接入屏蔽端（被測物屏蔽后，接入G端）。六、產品成套性系列表注意事項1. 試驗中，測試探針（L輸出）帶電，（500V），請勿用手碰觸。2. 做完試驗后，請將檔位旋鈕撥置“OFF”3. 儀器使用完畢后，請將電源按鈕關閉4. 儀器長時間不使用，請將電池取出，以免電池流液腐蝕儀器。

海東水內冷發電機絕緣測試儀規則及注意事項感謝您購買了本公司數字式高壓絕緣電阻表，在你初次使用該儀器前，為避免發生可能的觸電或人身傷害，請一定：詳細閱讀并嚴格遵守本手冊所列出的規則及注意事項。任何情況下，使用本儀表應特別注意。本儀表根據IEC61010規格進行設計、生產、檢驗任何情況下，使用本儀表應特別注意。測量時，移動電話等高頻信號發生器請勿在儀表旁使用，以免引起誤差注意本儀表機身的標貼文字及符號。 使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露、無斷線才能使 測量過程中，嚴禁接觸裸露導體及正在測量的回路確認導線的連接插頭已緊密地插入儀表接口內請勿在易燃性場所測量，火花可能引起爆炸儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表給儀表更換電池時，請確認測試線已移離儀表，儀表處于關機狀態 儀表顯示電池電壓低符號應及更換電池否則會引地誤差電池蓋打開時，及打雷時，請勿進行測量注意本儀表所規定的測量范圍及使用環境。使用、拆卸、校準、維修本儀表，必須由有授權資格的人員操作 由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理儀表及手冊中的警告標志，使用者必須嚴格依照本手冊內容進行操作。?儀表輸出高壓請務必連接好測試線手離開測試線后才按測試鍵進行測試否則有觸電危險簡介數字絕緣電阻表又名兆歐表、高壓絕緣電阻測試儀等，用于絕緣電阻的測試。本儀表具有LCD大屏幕灰白背光顯示、數據存儲、數據查閱、報警、自動關機等功能。同時還具備測量直流電壓交流電壓吸收比和極化指數功能。整機美觀，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。而且具有防震、防塵、防潮結構，是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。數字絕緣電阻表由中大規模集成電路組成。本表輸出功率大，輸出電壓等級多（有5個電壓等級）。?額定絕緣測試電壓范圍100～2500V絕緣電阻測量范圍0.01MΩ～200GΩ。直流電壓測量范圍0～1000V交流電壓測量范圍0～750V。

<海東>天正華意電氣設備有限公司 海東絕緣電阻測量儀 <海東>天正華意電氣設備有限公司

海東水內冷發電機絕緣測試儀兆歐表標準電阻器，（以下簡稱電阻器）是專為貫徹中華人民共和國計量檢定規程《JJG622-97絕緣電阻表（兆歐表）》和JJG1005-2005電子式絕緣電阻表檢定規程，檢定兆歐表而設計的十萬兆歐級旋轉式標準高阻電阻器。本電阻器具有比TH79型兆歐表標準電阻箱等級指數高，電阻值調節范圍廣，使用方便的優點。二． 用途TH-79C型兆歐表標準電阻器主要用于檢定額定電壓為5000伏或低于5000伏的各類兆歐表和上述各類絕緣電阻表生產或修理中重新點刻度盤。也適用于絕緣高阻計的校對和檢定。還可在其他電路中作標準高阻箱使用。三使用方法1. 檢定兆歐表時，按圖一接線 被檢表圖一2. 電阻器與被檢表之間的連接線用耐高壓的專用線或粗單芯塑料硬線懸空連接。3. 連好接線后，即可按《JJG622-97絕緣電阻表（兆歐表）》規程規定的操作步驟和方法進行檢定。主要技術指標1. 電阻器由八個十進盤組成，使用電壓或電流從使用電壓或電流改變至1/5使用電壓或電流時，由于電壓或電流的變化引起電阻的變差應不大于對應的一個等級指數。5. 殘余電阻值小于0.1Ω，其變差應小于0.01Ω6. 環境的參考條件為：溫度23＋2（-3）℃，相對濕度50％±10％7. 環境的標稱使用范圍：溫度為23±5℃，相對濕度25％-75％8. 線路對外殼的絕緣電阻不小于1×1012Ω9. 線路對外殼的絕緣強度應能承受50Hz正弦波電壓8 KV一分鐘試驗。

海東水內冷發電機絕緣測試儀電阻或電阻率測試的主要因素a．環境溫濕度一般材料的電阻值隨環境溫濕度的升高而減小。相對而言，表面電阻(率)對環境濕度比較敏感，而體電阻(率)則對溫度較為敏感。濕度增加，表面泄漏增大，體電導電流也會增加。溫度升高，載流子的運動速率加快，介質材料的吸收電流和電導電流會相應增加，據有關資料報道，一般介質在70C時的電阻值僅有20C時的10％。因此，測量材料的電阻時，必須指明試樣與環境達到平衡的溫濕度。b．測試電壓(電場強度)介質材料的電阻(率)值一般不能在很寬的電壓范圍內保持不變，即歐姆定律對此并不適用。常溫條件下，在較低的電壓范圍內，電導電流隨外加電壓的增加而線性增加，材料的電阻值保持不變。超過一定電壓后，由于離子化運動加劇，電導電流的增加遠比測試電壓增加的快，材料呈現的電阻值迅速降低。由此可見，外加測試電壓越高，材料的電阻值越低，以致在不同電壓下測試得到的材料電阻值可能有較大的差別。值得注意的是，導致材料電阻值變化的決定因素是測試時的電場強度，而不是測試電壓。對相同的測試電壓，若測試電極之間的距離不同，對材料電阻率的測試結果也將不同，正負電極之間的距離越小，測試值也越小。c．測試時間用一定的直流電壓對被測材料加壓時，被測材料上的電流不是瞬時達到穩定值的，而是有一衰減過程。在加壓的同時，流過較大的充電電流，接著是比較長時間緩慢減小的吸收電流，達到比較平穩的電導電流。被測電阻值越高，達到平衡的時間則越長。因此，測量時為了正確讀取被測電阻值，應在穩定后讀取數值或取加壓1分鐘后的讀數值。另外，高絕緣材料的電阻值還與其帶電的歷史有關。為準確評價材料的靜電性能，在對材料進行電阻(率)測試時，應首先對其進行消電處理，并靜置一定的時間，靜置時間可取5分鐘，然后，再按測量程序測試。一般而言，對一種材料的測試，至少應隨機抽取3～5個試樣進行測試，以其平均值作為測試結果。

<海東>天正華意電氣設備有限公司 海東絕緣電阻測量儀

海東水內冷發電機絕緣測試儀極化指數（PI）和吸收比（DAR）測試極化指數（PI）和吸收比測試(DAR)只能在不帶電的電路上進行，測試前應檢查測試導線是否良好，確認被測回路是否帶電。將旋轉開關轉到檔，然后按VSEL鍵選擇要過行測試的電壓值。 按SET鍵設置相應模式，LCD左下角顯示“10:01m”為極化指數模式，顯示“60:15S”為吸收比模式15秒模式，顯示“60:30S”為吸收比模式30秒模式，小數字不顯示任何東西的為絕緣電阻測量模式。接地線(黑)一端連接儀表連接EARTH端另一端連接被測回路接地端。高壓棒測試線(紅)一端連接儀表LINE端另一端頭部接觸被測電路，按下TEST測試鍵。LCD 顯示測量值，測量后顯示值固定不變后讀取吸收比或者極化指數值。7.4極化指數（PI）和吸收比（DAR）應用：在工程上，絕緣電阻和吸收比(或極化指數)能反映發電機、油浸式電力變壓器等設備絕緣的受潮程度。絕緣受潮后吸收比(或極化指數)值降低(如圖1)，因此它是判斷絕緣是否受潮的一個重要指標。應該指出，有時絕緣具有較明顯的缺陷(例如絕緣在高壓下擊穿)，吸收比或極化指數值仍然很好。吸收比或極化指數不能用來發現受潮、臟污以外的其他局部絕緣缺陷。極化指數參考判定值：極化指數 4以上 4～2 2.0～1.0 1.0以下判定 良好 要注意 不良吸收比參考判定值：吸收比 .4以上 1.25～1. 1.0以下判定 良好 不良8．背光控制開機后，按“ ”鍵可以開啟或關閉背光，背光功能適合于昏暗場所。每次開機默認背光關閉。9．報警設置開機后，長按 鍵，開啟、關閉報警功能。長按“SET”鍵可以設置電阻報警值，通過按 鍵改變當前數字大小，再長按“SET”鍵保存退出。當測量電壓值大于報警臨界設定值或者絕緣電阻值小于報警臨界設定值并已開啟報警功能，儀表閃爍 符號，并發出“嘟--嘟--嘟--”報警聲。電壓報警設置值為600V，接地電阻報警設置值為9999MΩ。如

<海東>天正華意電氣設備有限公司 海東絕緣電阻測量儀
<海東>天正華意電氣設備有限公司

海東水內冷發電機絕緣測試儀注意事項及其它請注意，L為高壓端！E為地端必需接大地！ 四、操作方法開機進入初始設置畫面（圖一）初始設置畫面（圖一）4.1 測量圖標 處于選中狀態，下面顯示5.0KV表示測量電壓。1）按增大，減小鍵 增大/減小測試電壓2）按功能鍵在可以使 測量圖標 時鐘圖標 存儲圖標 設置圖標 循環處于選中狀態3）按確定鍵1秒以上，啟動測量，顯示測量畫面顯示測量畫面5.0kV 表示測試電壓 500G 表示測量的瞬時值表示測量過程中的時間 表示測量15秒 的數值01表示測量1分鐘 的數值10’表示測量10分鐘 的數值DAR 吸收比DAR ＝ R60s/R15s PI 極化指數 PI ＝ R10m/R60 4）測量過程按確定鍵，測量結束，顯示放電畫面（放電畫面639V放電過程的瞬時電壓。在這個時候一定不要接觸試品和測量線！等待放電完畢，建議用戶對試品進行人工放電。5）放電完畢之后，進入測量結果存儲畫面（圖四）測量結果存儲畫面（圖四）其中2014-09-10 為當前存儲日期其余左半部分數據與測量畫面一樣，請參考顯示測量畫面（圖二）的說明[000] ：表示測量數據存儲的序號按功能鍵在可以使 存儲 退出 000 循環處于選中狀態。在 存儲 退出 處于選定狀態時候按確定鍵回到初始設置畫面[000] 處于選中狀態時候，按功能鍵在可移動選中的位，按增大，減小鍵修改序號。4.2當存儲圖標 處于選中狀態1）按確定鍵，進入查看存儲數據畫面（）左半部分數據與測量畫面一樣，請參考顯示測量畫面（ 表示測量序號4）按增大，減小鍵使處于選中狀態，右邊顯示此序號的數據5） 按功能鍵 翻頁6）按確定鍵 回到初始設置畫面（圖一）4.3當設置圖標 處于選中狀態1） 按啟/停鍵，進入設置畫面（圖七）設置畫面（圖七）2）按功能鍵使 時間 聲音 參數 序號 語言 退出循環處于選中狀態。3）按增大，減小鍵 改變相應的設置4）按確定鍵 回到初始設置畫面4.5當時鐘圖標 處于選中狀態1） 按啟/停鍵，進入時鐘調整畫面時鐘調整畫面（圖八）2）按功能鍵使 退出 設置 時鐘數字循環處于選中狀態。3）按增大，減小鍵 改變相應的設置4）30℃為當前溫度，不需要修改。5）按確定鍵 回到初始設置畫面

海東絕緣電阻測量儀

海東水內冷發電機絕緣測試儀主要屏顯界面菜單功能說明主要顯示界面，如圖4-3～4-7所示。圖4-3 主菜單界面圖 4-4試驗參數設置界面圖 4-5試驗界面圖 4-6試驗結果界面圖 4-7試驗記錄查詢界面4.1.1 主菜單如圖 4-3所示。旋轉控制桿（即調壓/設置旋鈕），可在三者間循環切換，短按（單擊）選擇進入。升壓測試：短按選擇進入試驗。首先進入試驗參數設置界面。系統設置：選擇進入后，調整顯示屏下方顯示的系統時間及日期。短按控制桿選擇進入設置狀態，長按控制桿退出設置狀態。記錄查詢：選擇進入后，可查詢已保存的試驗記錄（結果）。4.1.2 試驗參數設置如圖4-4所示。倍壓節數：設置當前實際使用的倍壓筒的節數。務必正確設置！否則試驗電壓將出現嚴重誤差，危及試品及設備！裝置僅配一節倍壓筒時，默認“單節”，不可設置。試驗電壓：設置試驗電壓值，用于觸發計時器?？稍O數值與所用倍壓筒的節數及其額定電壓值相關聯。過壓整定：設置過電壓保護值。如設定比試驗電壓低，則自動設定為試驗電壓值的1.1倍，以防止過電壓損壞試品。可設數值與倍壓筒額定電壓值相關聯。限定電流：設置高壓總電流過流保護值。當試驗總電流超過此設定值時，系統將關斷高壓輸出，中止試驗，以保護試品及設備。加壓時間：設置計時器計時長度。每按一次【計時】按鈕，將開始一次倒計時，其計時長度即為該設定值，按【計時】按鈕后，系統將把相應的試驗數據依次計入試驗結果。4.1.3 試驗界面如圖4-5所示。電壓：顯示當前倍壓筒輸出的電壓。（通常經一限流電阻連接至試品，因此總電流較大時，則施加在試品上的試驗電壓值與此數值有些許差別。）總電流：為流經匯水管的電流與試驗相線棒對地及非試驗兩相線棒泄漏電流之和（即圖1-1中所示流經mA表1的電表）。漏電流：為流經匯水管與地之間的電流（即圖1-1中所示流經μA表1的電表）。此泄露電流測量電路等效內阻約為100Ω，因而匯水管對地絕緣電阻稍大時（如10kΩ以上，多數情況下能夠滿足此條件），此電流值即可認為是試驗相線棒對地及非試驗相的泄露電流。如匯水管對地絕緣電阻較小時，則參照工作原理部分的說明進行修正。本裝置具備極化電流自動補償功能，進入試驗界面后，此漏電流初始值自動置零。同時，該電流具備過流保護功能，保護值固定為3mA。4.1.4 試驗結果（數據）如圖4-6所示。根據試驗規程對試驗加壓步驟的要求，試驗結果以分段電壓的形式顯示。對于泄漏電流值，因水流影響導致波動較大，系統會將每階段計時后1/3時間內捕獲的15個數據的平均值寫入試驗結果欄內。當試驗結束后，總體以試驗結果形式顯示，并提示保存結果，或打印輸出。4.1.5 試驗結果查詢如圖4-7所示。該功能用于查詢以前所保存的試驗結果數據。參照屏幕下方提示，操作控制桿，進行翻頁，即可找到所欲查詢的內容。

<海東>天正華意電氣設備有限公司 海東絕緣電阻測量儀

海東水內冷發電機絕緣測試儀注意事項及其它請注意，L為高壓端！E為地端必需接大地！ 四、操作方法開機進入初始設置畫面（圖一）初始設置畫面（圖一）4.1 測量圖標 處于選中狀態，下面顯示5.0KV表示測量電壓。1）按增大，減小鍵 增大/減小測試電壓2）按功能鍵在可以使 測量圖標 時鐘圖標 存儲圖標 設置圖標 循環處于選中狀態3）按確定鍵1秒以上，啟動測量，顯示測量畫面顯示測量畫面5.0kV 表示測試電壓 500G 表示測量的瞬時值表示測量過程中的時間 表示測量15秒 的數值01表示測量1分鐘 的數值10’表示測量10分鐘 的數值DAR 吸收比DAR ＝ R60s/R15s PI 極化指數 PI ＝ R10m/R60 4）測量過程按確定鍵，測量結束，顯示放電畫面（放電畫面639V放電過程的瞬時電壓。在這個時候一定不要接觸試品和測量線！等待放電完畢，建議用戶對試品進行人工放電。5）放電完畢之后，進入測量結果存儲畫面（圖四）測量結果存儲畫面（圖四）其中2014-09-10 為當前存儲日期其余左半部分數據與測量畫面一樣，請參考顯示測量畫面（圖二）的說明[000] ：表示測量數據存儲的序號按功能鍵在可以使 存儲 退出 000 循環處于選中狀態。在 存儲 退出 處于選定狀態時候按確定鍵回到初始設置畫面[000] 處于選中狀態時候，按功能鍵在可移動選中的位，按增大，減小鍵修改序號。4.2當存儲圖標 處于選中狀態1）按確定鍵，進入查看存儲數據畫面（）左半部分數據與測量畫面一樣，請參考顯示測量畫面（ 表示測量序號4）按增大，減小鍵使處于選中狀態，右邊顯示此序號的數據5） 按功能鍵 翻頁6）按確定鍵 回到初始設置畫面（圖一）4.3當設置圖標 處于選中狀態1） 按啟/停鍵，進入設置畫面（圖七）設置畫面（圖七）2）按功能鍵使 時間 聲音 參數 序號 語言 退出循環處于選中狀態。3）按增大，減小鍵 改變相應的設置4）按確定鍵 回到初始設置畫面4.5當時鐘圖標 處于選中狀態1） 按啟/停鍵，進入時鐘調整畫面時鐘調整畫面（圖八）2）按功能鍵使 退出 設置 時鐘數字循環處于選中狀態。3）按增大，減小鍵 改變相應的設置4）30℃為當前溫度，不需要修改。5）按確定鍵 回到初始設置畫面
