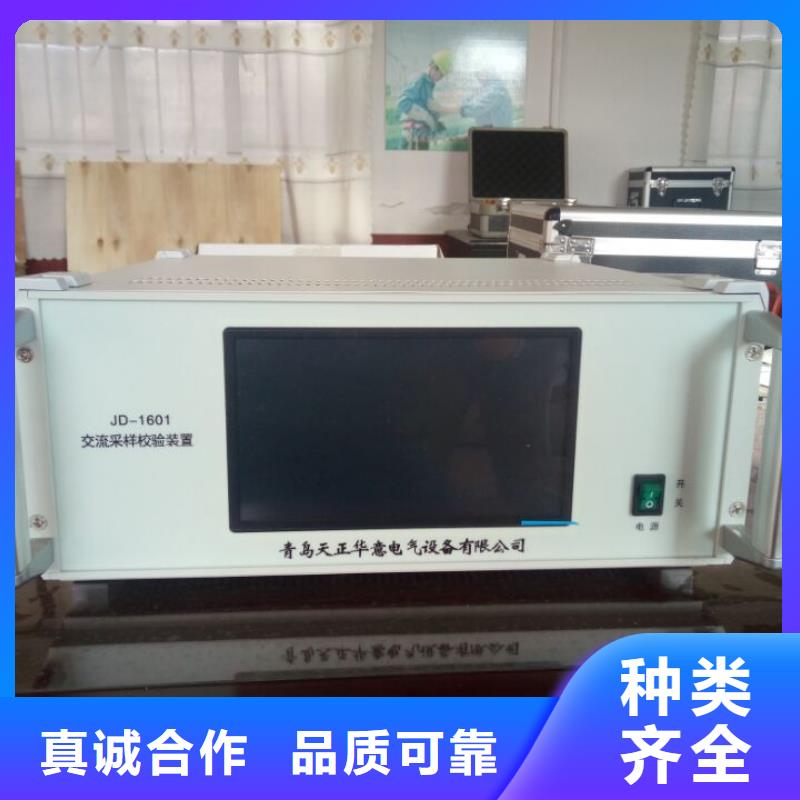

海北交流采樣現場校驗儀變送器查詢在變送器查詢子菜單中，通過“”、“”鍵，根據“表號”或“時間”等關鍵詞，移動光標選中后按“OK”鍵即可查看自動檢測變送器時存入的誤差數據。“”、“”鍵用于翻看下一頁。顯示屏左下方的“單刪”鍵用于刪除光標選中的被檢變送器誤差數據，右下方的“總刪”鍵用于刪除機內存儲的全部被檢變送器誤差數據。當機內所存文件總數達到300份（包含指示儀表和交流采樣器數據）時，應采取“單刪”或“總刪”措施以空出存儲空間容納新的校驗數據（刪除之前可把所需誤差數據上傳給計算機）。5．6 交流采樣器校驗（虛負荷測試）在主菜單（圖3）中，按“4”鍵進入“交流采樣器”子菜單。在此子菜單中，按“1”為“交流采樣器測量”；按“2”為“交流采樣器查詢”；按“3”為“交流采樣器初始化”。 5. 6. 1 交流采樣器半自動檢測在“交流采樣器”子菜單中，按“1”鍵后，顯示如圖26的半自動校驗界面。5. 6. 1. 1 交流采樣器參數輸入圖26的上半部分顯示內置標準所測得的各相電壓、電流、功率、功率因數和總的有功功率、無功功率、功率因數、頻率及裝置當前的檔位和接線方式；中間部分用于設置被檢交流采樣器的一次值、二次值、計量單位、接線方式、頻率范圍和檢定點設置等信息。若界面中有不正常顯示時，請按“返回”鍵，可在交流采樣器的校驗子菜單中按“3”（3: 交流采樣器初始化）后，使其回到初始狀態，恢復顯示正常。注：進行初始化時，不可中斷電源，以免數據遭到破壞！在圖26界面中，用“”、“”鍵移到相應信息欄目，輸入數值即可；“”、“”鍵在同一欄目中移動方便修改數字，計量單位、二次值、頻率范圍、接線方式的循環修改也用此二鍵。例如當用“”、“”鍵移到“接線方式”欄時，按“”、“”鍵可切換選擇“3相4線”或“3相3線”；當用“”、“”鍵移到“頻率范圍”欄時，按“”、“”鍵可在“45～55Hz”、“47～53Hz”、“48～52Hz”、“49～51Hz”等頻率范圍中選擇。

海北交流采樣現場校驗儀校準操作說明在主菜單（圖3）中，按鍵進入檔位校準菜單界面。共有7個選項交流UI自動校準 交流功率自動校準 檔位校準操作 4：檔位校準參數查詢 5：校準參數初始化 修改密碼 ：校表參數初始化其中“1：交流UI自動校準：交流功率自動校準”是用于裝置與本公司生產的標準表進行自動校準。檔位手動校準操作在校準子菜單界面中按數字鍵“3”，屏幕顯示“請輸入密碼輸入正確密碼（888888）按“OK”鍵屏幕顯示如圖29。界面初始處于“交流電壓檔位源校準顯示器下方有“交流U（交流電壓）交流（交流電流）“直流U”（直流電壓）、“直流I”（直流電流）“角度”（裝置自動切換角度為60°時的功率）等五個校準項目鍵和一個“存儲”功能鍵，按五個校準項目鍵即可進入對應校準單元。各檔交流電壓、交流電流的表校準了，也同時校準了功率因數為1.0時的功率、電能。校準了各檔的交流檔位表角度，即校準了其它功率因數點時的功率、電能。下面的說明用于完成：·各交流量程（檔位）的滿度值校準和角度（功率）校準；·各直流量程（檔位）的源零點值校準和源滿度值校準；·各直流量程（檔位）的表零點值校準和表滿度值校準；

海北交流采樣現場校驗儀 頻率變送器檢測 在“XX變送器參數輸入”（XX會隨按圖下方五種變送器的類型對應鍵而相應改變）界面里，按底部“頻率”鍵，選擇頻率變送器檢測。“頻率范圍”欄目中通過鍵，可選擇五種變送器輸入范圍：45Hz～55Hz、46Hz～54Hz、47Hz～53Hz、48Hz～52Hz、49Hz～51Hz。選擇“自動”后按“OK”鍵，屏幕提問“是否要做響應時間？”，回答后屏幕第二次提問“是否要做諧波影響？”，回答后屏幕第三次提問“是否要做紋波測量？”，回答后進入自動測試誤差程序。裝置自動對包括和標稱值在內的各均勻校驗點進行檢測并得出誤差。若用戶對“是否要做響應時間？”、“是否要做諧波影響？是否要做紋波測量三項做出過“是的選擇，裝置將做相應測試并在“誤差”欄顯示結果。功率因數變送器檢測 在“XX變送器參數輸入XX會隨按圖下方五種變送器的類型對應鍵而相應改變）界面里，按底部“因數”鍵，選擇功率因數變送器檢測。功率因數變送器檢測提供三相三線和三相四線兩種接線方式，可在“接線方式”欄目里選擇（“3/3”方式時，裝置自動將Ua、Uc的電壓和Ia、Ic的電流升至被檢變送器額定電壓、電流值的；“3/4”方式時，裝置自動將Ua、Ub、Uc的電壓和Ia、Ib、Ic的電流升至被檢變送器額定電壓、電流值的；操作員根據被檢變送器的接線圖選擇接線方式，并且對應接到裝置的各相輸出端上，對于裝置的電流輸出端沒接被檢變送器的，應將其短接，以免開路。三相三線被檢儀表的Ub端接裝置的Uo端。）。選擇“自動”后按“OK”鍵，屏幕提問“是否要做響應時間？”，回答后屏幕第二次提問“是否要做諧波影響？”，回答后屏幕第三次提問“是否要做紋波測量？”，回答后進入自動測試誤差程序。裝置自動對0.5L、0.6L、0.7L、0.8L、0.9L、1.0、0.9C、0.8C、0.7C、0.6C、0.5C十一個校驗點進行檢測并得出誤差。若用戶對“是否要做響應時間？”、“是否要做諧波影響？是否要做紋波測量？”三項做出過“是”的選擇，裝置將做相應測試并在“誤差”欄顯示結果。

海北交流采樣現場校驗儀交流電壓校準交流電壓校準分為交流電壓檔位源（輸出）滿度校準和交流電壓檔位表（裝置內部標準表）滿度校準。調試員一般只需對各相超差的交流電壓檔位進行“表校準”。也可源、表同時校準。A 交流電壓檔位源校準A．1 “交流電壓檔位源校準”界面如圖29。在這里，可通過數字鍵“7”選擇所校的檔位；數字鍵“8”選擇所校交流電壓的相別；按數字鍵“9”可切換到交流電壓檔位“表校準”。A．2 校準方法A．2．1 選擇好所校的檔位、相別后，按 “1”至“5”鍵步進，配合“6”（升/降）鍵調節輸出電壓，使外接更高等級的標準表讀數為該檔位的滿度，誤差在±0.02％之內，再按“OK”鍵進行確認源已調好（此時界面中“新系數”一欄中將顯示新的系數）。此時若要進行該相、該檔的表校準時，可按數字鍵“9”切換到交流電壓檔位“表校準”后，直接按“OK”鍵進行確認表已調好。A．2．2 如需校該檔位其它相的源時，按數字鍵“8”切換到所需校的相。按本節A．2．1步驟進行校準。A．2．3 在完成該檔位各相校準后，按“存儲”鍵，界面顯示“序號輸入：”，如圖30。不必輸入數字，直接按“OK”鍵（此時界面中“原系數”一欄的系數將與“新系數”一欄中的系數一樣）完成存儲工作，也可輸入數字后按“OK”鍵完成存儲工作并方便以后查詢

海北交流采樣現場校驗儀 指示儀表校驗在主菜單（圖3）中，按“2”鍵進入指示儀表檢測子菜單如圖10。5. 4. 1 交流指示儀表半自動檢測在指示儀表檢測子菜單（圖10）中按“1”后，進入“交流電壓表參數輸入”界面，顯示如圖11。圖的上半部（輸出檢測）顯示內置“標準表”所測得的各相電壓、電流、功率、功率因數（或角度）和總的有功功率、無功功率、頻率、功率因數及裝置當前的電壓檔位、電流檔位、接線方式；圖的中部是用于輸入當前類型被檢儀表參數的地方；圖下方的“電壓”、“電流”、“功率”、“因數”、“頻率”是指被檢儀表的五種類型，按其對應鍵后，可輸入當前類型被檢儀表的參數和進行半自動檢測。裝置在開機或復位后，參數輸入界面中會自動顯示上一次所輸入被檢儀表的參數，有利于校多塊同參數的表。若在“交流XX表參數輸入”（XX會隨按圖下方五種表的類型對應鍵而相應改變）界面里有不正常顯示時，請按“返回”鍵，可在指示儀表檢測子菜單（圖10）中按“4”（4:交流指示儀表初始化）后，使其回到初始狀態，恢復顯示正常。

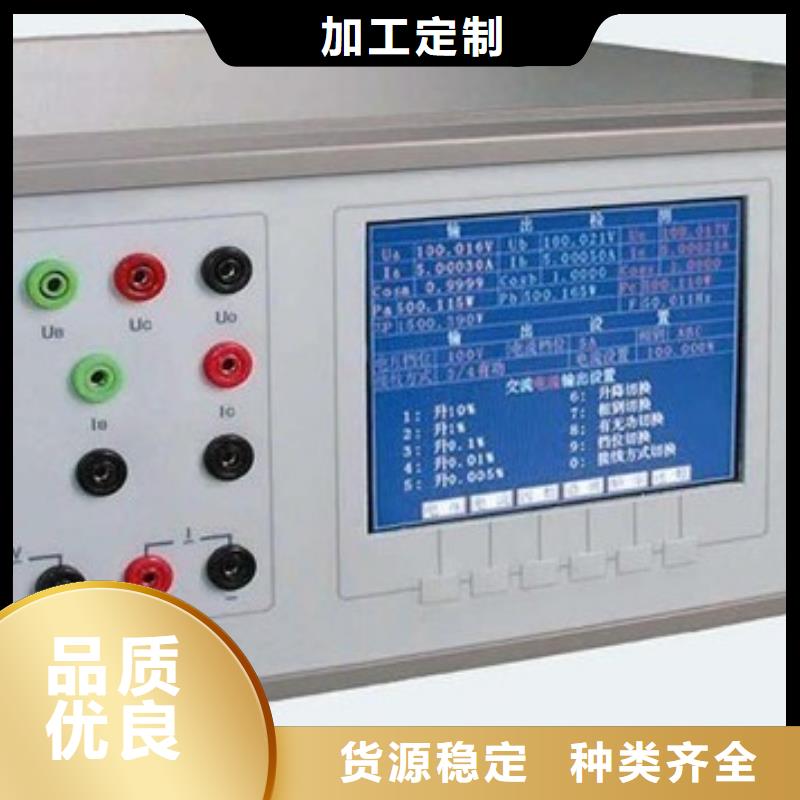

海北交流采樣現場校驗儀 內置標準所測得的各相電壓、電流、功率、功率因數（或角度）和三相總的有功功率、無功功率、功率因數及頻率。其中：⑴ “總有功功率”顯示與“總無功功率”顯示會隨接線方式是有功還是無功而變換位置；⑵ 頻率欄中顯示值在沒有交流電壓、電流信號時，顯示為“38.110”，有交流電壓、電流信號時，則顯示實際“市電”頻率值。當對頻率進行“送數”操作或在按屏幕下邊六個按鍵中對應“頻率”的空白鍵進入“交流頻率輸出設置”界面后，按數字鍵“9”（市電/標頻）鍵，將頻率由“市電”狀態轉成“標頻”狀態時，則頻率欄中顯示“標頻”值。注：對于頻率進行步進操作時，必須先將頻率由“市電”狀態轉成“標頻”狀態，否則按“1～5”鍵步進調節無效；⑶ 在圖4中按屏幕下邊六個按鍵中對應“因數”的空白鍵進入“交流因數輸出設置”界面后，按數字鍵“9”（因數/角度切換）鍵后 ，各相的“功率因數”顯示會變換成“角度”顯示。⑷ 由于屏幕空間有限，故所有界面“輸出檢測”中，總的有功功率、無功功率單位分別默認為“W”、“Var”頻率的單位默認“Hz”不再顯示出來。圖的中間部分（輸出設置）顯示裝置當前電壓、電流的檔位；相別、接線方式的狀態；設置電量的幅值。圖的下半部分（交流XX輸出設置）是提示當前設置的對象和使用各數字鍵在當前界面中對應的功能。

海北交流采樣現場校驗儀 如需進行其它檔位、其它相別的源校準時，只要按“7”鍵切換到所需校的檔位，再按數字鍵“8”選擇其它相，選好后按本節A．2校準方法校準。檔　位 交流電壓檔位表校準在圖29界面中，按“9”鍵進入“交流電壓檔位表校準”界面如圖31。同樣通過數字鍵“7”選擇檔位；數字鍵“8”切換相別；數字鍵“9”可切換到交流電壓檔位“源校準”。其校準方法與源校準一樣。C 存儲每完成一檔的各相電壓檔位源、表校準后，先按“存儲”鍵再按“OK”鍵以確認新的校準系數。D 復位完成全部交流電壓和交流電流校準工作后，按“復位”鍵裝置進入開機初始狀態。只有按了“復位”鍵以后新的校準系數才起作用。如果未按“復位”鍵而按“返回鍵”退出檔位校準回到主菜單，又由主菜單進入源操作界面或校表界面，裝置將執行校準前的數據而不是校準后的數據。5．7. 2. 1. 2 交流電流校準在任意檔位校準界面中，按屏幕下方的“交流I”鍵即可進入“交流電流檔位源（表）校準”界面。交流電流校準也分為交流電流檔位“源校準”和交流電流檔位“表校準”。其校準操作與交流電壓校準方法一樣。5．7. 2. 1. 3 直流電壓校準直流電壓校準分為直流電壓檔位源零點校準、直流電壓檔位源滿度校準、直流電壓檔位表零點校準、直流電壓檔位表滿度校準。其中“直流電壓檔位表零點校準”、“直流電壓檔位表滿度校準”用于測量變送器輸出的內置標準表的校準。A 直流電壓檔位源零點校準A．1 在任意檔位校準界面中按“直流U”鍵，即可進入“直流電壓檔位源零點（表零點、源滿度、表滿度）校準”界面。可通過數字鍵“9”、“0”選擇“直流電壓源零點校準”界面如圖32。“8”鍵在此無效，因為直流只有一相輸出。
