海北手持式光數字測試儀核相進入核相測試模塊，偵聽光口接收?qǐng)?bào)文。支持2 個待核相的合并單元數據實現二次核相，也可是一個合并單元的不同通道組數據。選一路電壓/電流作為基準，顯示待核相電壓/電流組別的幅值、相位、頻率及幅值差、相位差等信息作為核相參考，可檢驗同側電壓/電流相序、有效值是否正確，不同側電壓/電流有效值、相位關系是否正確。 利用多光口同時接收數據的特性，可以將兩條光纖同時接入兩路光串口或兩路光網口，對不同的合并單元的數據進行核相。需要注意的是，核相前需要在“偵聽報文”頁面勾選好待核相控制塊，并點擊“通道配置”，選擇待核通道及基準通道。 通道配置完成后，點擊“核相”或F4鍵，進入核相。2.8.1 向量圖顯示2.8.2 數據對比表格顯示2.8.3 報文統計分析對比2.9 極性測試“極性”功能模塊主要用于光數字電壓、電流互感器、變壓器進行直流法極性測試。 基本步驟如下： 1) 按直流法接好現場測試接線，確保TH-8508智能變電站光數字測試儀處于開機狀態； 2) 進入極性測試界面，掃描SMV，在SMV掃描列表中查找到欲校核極性的SMV，選擇欲校核極性的SMV并勾選需要核極性的通道； 3) 在直流法電池開關合上前按“核相”； 4) 合上電池開關，給出極性測試結果； 5) 極性測試完成后，觀察通道指針左右擺動的情況，如果擺向“-”一端，則說明互感器是負極性；如果擺向“＋”一端，則說明互感器是正極性；如果指針不擺動，則說明測試失敗，需要重新檢查互感器、測試方法、參數設置等。

海北手持式光數字測試儀：軟件操作您可以通過本章節了解 TH-8508系列產品的軟件特性、基本設置及操作方法。附錄Ⅰ：數字化/智能變電站名詞附錄Ⅱ：青島天正華意電氣設備有限公司的聯絡信息提示符號為了能夠確保您正確的使用 TH-8508智能變電站光數字測試儀，請務必注意下面這些會在本手冊中出現的標示符號所代表的特殊含義。警告：提醒您在進行某一項工作時要注意您本身的。小心：提醒您在進行某一項工作時要注意勿傷害到產品。重要：此符號標示您必須要遵照手冊所描述之方式完成某一項或多項軟硬件的操作或設置。注意：提供有助于完成某項工作的訣竅和其他額外的信息哪里可以找到更多的產品信息您可以通過以下幾種方式獲取您所使用的青島天正華意電氣設備有限公司產品信息以及軟硬件更新信息等：TH-8508智能變電站光數字測試儀您可以到青島天正華意電氣設備有限公司取得所有關于軟硬件產品的各項信息。1、其他文件在您的產品包裝盒中除了本手冊所列舉的標準配件之外，也可能會夾帶有其他的文件，如產品保證單據等。電子信息產品污染控制標示：圖中之?dāng)?shù)字為產品之環保使用期限。僅指電子信息產品中含有的有毒有害物質或元素不致發生外泄或突變從而對環境造成污染或?qū)θ松怼⒇?cái)產造成嚴重?fù)p害的期限。有毒有害物質或元素的名稱及含量說明標示：部件名稱有害物質或元素鉛(Pb)汞(Hg)鎘(Cd)六價鉻(Cr(VI))多溴聯苯(PBB)多溴二苯醚(PBDE)印刷電路板及電子組件×○○○○○外部信號連接頭及線材×○○○○○鋰電池— 表示該有毒有害物質在該部件所有均質材料中的含量均在SJ/T 11363-2006標準規定的限量要求以下。× — 表示該有有毒有害物質至少在該部件的某一均質材料中的含量超出SJ/T 11363-2006標準規定的限量要求。備注：此產品所標示之環保使用期限，系指在一般正常使用狀況下。

<海北>天正華意電氣設備有限公司 微機繼電保護校驗儀擇優

海北手持式光數字測試儀 模式三：Goose發布-Goose訂閱2.12 測試配置測試配置主要用來定義電流電壓、狀態序列、Goose發布等保護功能測試模塊需要用到的SV/GS控制塊。新增 F1添加新的SV/GS報文控制塊；修改 F2編輯選中SV/GS報文控制塊的屬性參數；刪除 F3刪除選中SV/GS報文控制塊；通道映射 F4用于定義SV報文控制塊的數據集，包括通道映射、變比設置、品質設置等；光口轉發 F5用于控制光口數據進行鏡像、轉發、回環；下載 F6保存并下載設置的報文控制塊參數定義并使其生效；測試配置有任何變動，您都必須點“下載”否則不會生效。控制塊使能OK鍵不勾選——不發送或接受該組報文；勾選——發送或接收該組報文2.12.1 添加報文控制塊提供三種添加方式：從解析的SCD文件中添加；從報文分析模塊偵聽到的報文控制塊添加；手動添加。手動添加/修改9-2 SV報文AppID：0x0000-0xFFFFVLANID:0-4095優先級：0-7配置版本號：0-255ASDU個數：0-20采樣點數：24-256點/周波同步方式：軟件強制，按同步標志位設定值發送；外部控制，按萬用表GPS同步對時（IRIG-B、PPS、1588） 的實時狀態發送；額定延時：0-5000ms通道個數：1-40歸零方式：整秒歸零（如80點/周波時，采樣計數0-3999）；不超過65535 0xFFFFVLANID:0-4095優先級：0-7配置版本號：0-255TTL:報文生存周期，一般采用2×T0（心跳）時間T0：心跳間隔T1：小間隔Goose發送過程（機制）示意圖通道數：0-128，Goose通道數據類型不同時，通道個數也會不同。手動添加/修改FT3報文報文格式IEC60044-8（國網）擴展幀報文IEC60044-8標準幀報文許繼私有FT3格式報文通訊傳輸方式：曼碼或異步串口波特性：5M、 可設采樣率：24～256點/周波LNNAME：邏輯接點名 0xFFLDNAME：邏輯設備名， 數據集，0x00-0xFF額定相電流：A額定相電壓：KV額定中性電流：A額定延時：us2.12.2 通道映射9-2 SV通道映射定義SV報文控制塊的數據集，包括通道變量映射、變比、品質、額定延時等。

<海北>天正華意電氣設備有限公司 微機繼電保護校驗儀擇優
微機繼電保護校驗儀擇優 <海北>天正華意電氣設備有限公司

海北手持式光數字測試儀調試接口采用MINI USB接口數據線，不能用作充電接口，以防損壞萬用表。1.6 電源按鈕電源按鈕位于鍵盤右上方，如圖所示。開機：按住電源按鈕3S，啟動開機界面；關機：按住電源按鈕3S，啟動關機畫面。開機注意事項： USB口主要用于導入導出SCD文件或配置文件或測試數據文件，不建議用于給其他設備（如手機等）進行供（充）電，否則有可能導致觸摸屏失效。開機時請先將USB存儲設備從USB接口拔除，否則可能導致觸摸屏失效。第二章 系統操作返回——返回上級頁面，同ESC按鍵操作；GPS同步狀態指示——IRIG-B/PPS/IEEE-1588等狀態指示，當TH-8508智能變電站光數字測試儀成功鎖定上述GPS同步時鐘源后顯示；系統/GPS時間——智能變電站光數字測試儀本機時鐘顯示；如果系統設置中選擇了自動同步GPS時間且成功鎖定了IRIG-B或IEEE-1588信號源，則顯示同步后的GPS時間；輸入法指示——指示多功能鍵盤當前的輸入方式，分為數字、小寫字母、大寫字母，由鍵盤的輸入法切換鍵控制；電量指示——電池剩余電量指示。當電池電量過低時，將無法啟動萬用表或啟動后部分功能失效（如觸摸屏、光口傳輸?shù)龋痪G色:電量充足黃色:電量尚可紅色:電量過低功能鍵——F1-F6，每個功能模塊定義不同；狀態欄——幫助信息/告警/錯誤提示。

海北手持式光數字測試儀：軟件操作您可以通過本章節了解 TH-8508系列產品的軟件特性、基本設置及操作方法。附錄Ⅰ：數字化/智能變電站名詞附錄Ⅱ：青島天正華意電氣設備有限公司的聯絡信息提示符號為了能夠確保您正確的使用 TH-8508智能變電站光數字測試儀，請務必注意下面這些會在本手冊中出現的標示符號所代表的特殊含義。警告：提醒您在進行某一項工作時要注意您本身的。小心：提醒您在進行某一項工作時要注意勿傷害到產品。重要：此符號標示您必須要遵照手冊所描述之方式完成某一項或多項軟硬件的操作或設置。注意：提供有助于完成某項工作的訣竅和其他額外的信息哪里可以找到更多的產品信息您可以通過以下幾種方式獲取您所使用的青島天正華意電氣設備有限公司產品信息以及軟硬件更新信息等：TH-8508智能變電站光數字測試儀您可以到青島天正華意電氣設備有限公司取得所有關于軟硬件產品的各項信息。1、其他文件在您的產品包裝盒中除了本手冊所列舉的標準配件之外，也可能會夾帶有其他的文件，如產品保證單據等。電子信息產品污染控制標示：圖中之?dāng)?shù)字為產品之環保使用期限。僅指電子信息產品中含有的有毒有害物質或元素不致發生外泄或突變從而對環境造成污染或?qū)θ松怼⒇?cái)產造成嚴重?fù)p害的期限。有毒有害物質或元素的名稱及含量說明標示：部件名稱有害物質或元素鉛(Pb)汞(Hg)鎘(Cd)六價鉻(Cr(VI))多溴聯苯(PBB)多溴二苯醚(PBDE)印刷電路板及電子組件×○○○○○外部信號連接頭及線材×○○○○○鋰電池— 表示該有毒有害物質在該部件所有均質材料中的含量均在SJ/T 11363-2006標準規定的限量要求以下。× — 表示該有有毒有害物質至少在該部件的某一均質材料中的含量超出SJ/T 11363-2006標準規定的限量要求。備注：此產品所標示之環保使用期限，系指在一般正常使用狀況下。

<海北>天正華意電氣設備有限公司

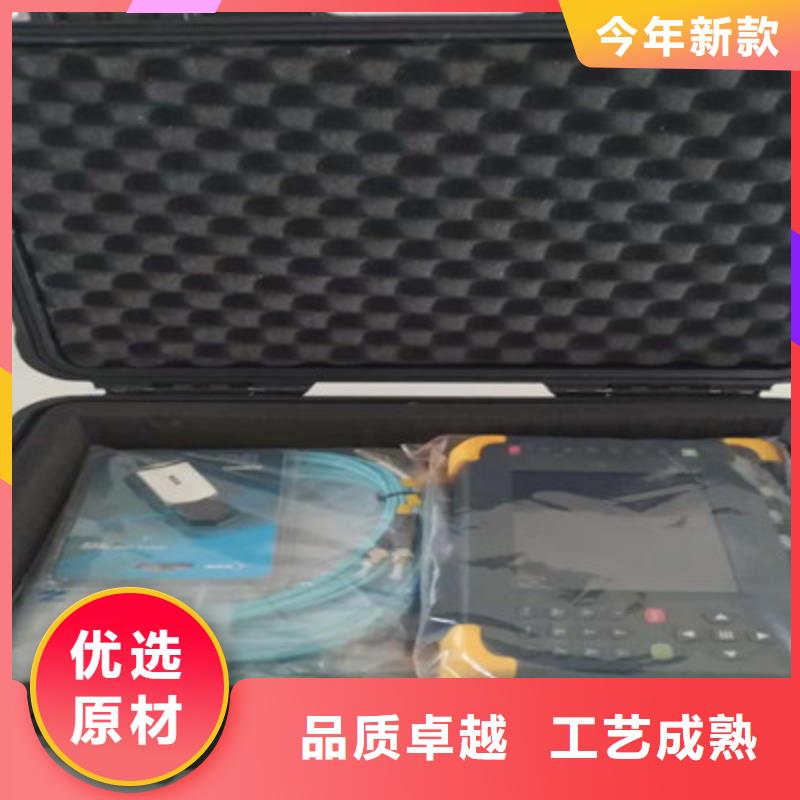

海北手持式光數字測試儀主機TH-8508智能變電站光數字測試儀充電器1×DC4.2V，3.0AU盤1×Kingston，4.0G測試線材不同型號配置的測試線材不同，以裝箱清單為準相關文件1×用戶手冊1×裝箱清單1×產品合格證1×產品保修卡包裝箱1×鋁制外包裝箱，手提式若以上列出的任何一項配件有損壞或是短缺，請盡快與您的經銷商聯系。1.3 產品特色?采用5.7吋真彩液晶顯示屏，640px×480px，支持觸摸屏＋鍵盤操控模式； 可模擬合并單元（MU）輸出IEC61850-9-1/2光數字報文，對光數字繼電保護裝置進行測試；?可模擬光電互感器輸出FT3報文，對FT3輸入的合并單元進行測試；?支持SCL文件（SCD、ICD、CID等）導入以提取需要的裝置實例配置信息，完成測試配置；?支持網絡報文偵聽，并自動與SCL文件進行匹配，對不相符的項目進行標記；?支持電壓電流輸出測試，6路電壓6路電流可映射至多個采樣值控制塊輸出；?支持狀態序列輸出測試，并具有短路故障計算功能；?支持B碼觸發輸出采樣值，可實現多機同步輸出測試；?光串口IEC60044-8報文傳輸速率2.0Mbps～10.0Mbps可選；?支持SV報文輸出時間均勻性、額定延時監測；?支持光口數據流量監測；?支持GOOSE發送機制監測；?具有光數字SV控制塊的極性校核功能和核相功能；?具有光口數據轉發功能，可用于串行偵測報文；?支持單纖網絡連接（無Link模式），光口數據鏡像、轉發、回環等；?支持SV、GOOSE及IEEE1588報文監測，支持波形、幅值、相位、頻率、諧波、離散度、異常報文、變位記錄等數據呈現方式；?支持SV報文重采樣；?內置11000mAh可充電鋰電池供電，連續工作時長≥5小時。專業版本TH-8508智能變電站光數字測試儀機型支持以下測試：支持光網口模塊熱拔插，實現100M/1000M光模塊切換；支持交換機VLAN測試；光功率測量；支持智能終端SOE響應時間測試；后續將支持更多的測試，我們將及時為您提供免費軟件升級服務。

<海北>天正華意電氣設備有限公司 微機繼電保護校驗儀擇優
微機繼電保護校驗儀擇優 <海北>天正華意電氣設備有限公司

海北手持式光數字測試儀TH-8508系列光數字測試儀TH-8508智能變電站光數字測試儀升級版用 戶 手 冊青島天正華意電氣設備有限公司公司簡介青島天正華意電氣設備有限公司是一家專業從事電力測試設備研發、生產、銷售、服務為一體的高科技企業。成立于2011年，擁有一支技術精湛、經驗豐富的研發團隊，本著“技術創新，服務至上”的經營宗旨，注重信譽，強調服務，立志成為國內的專業化電力測試設備提供商。自成立以來公司秉承“誠信、敬業、團結、創新”的企業精神，以“關注客戶需求，追求技術創新”為宗旨，始終致力于以“用戶體驗至上”的產品研發。通過不斷加強自主知識產權的核心技術研究，為客戶提供的產品和技術服務。公司倡導“以市場為基礎、以技術為生命、以信譽為靈魂”的核心價值觀，以提高客戶的滿意度來企業自身價值。公司致力于為不同群體的用戶提供更高的應用需求，極力的推動新產品、新技術普及。在品牌的規劃及產品設計中，青島天正華意電氣設備有限公司不斷的注入新的元素，以“質量求生存，以服務求價值，讓品質鑄就品牌”。

海北手持式光數字測試儀TH-8508智能變電站光數字測試儀技術參數型號型號光纖網口數量2對3對類型SC100Mbits/sLC100/1000Mbits/s協議IEC61850-9-1，IEC61850-9-2，GOOSE，IEEE1588網絡對時時標誤差＜25ns光纖串口數量2對1對類型SCST協議IEC60044-7/8幀報文，國網擴展幀報文，許繼私有報文時標誤差＜25ns同步接口數量1個類型SCST協議IRIG-B或PPS以太網通訊接口及USB接口數量RJ-45 1個；USB 1個硬開入與硬開出數量無各2路電池性能容量可充電鋰電池，11000mAh可充電鋰電池，11000mAh待機時間＞72小時＞72小時工作時間＞5小時＞5小時充電時間＜4小時＜4小時外觀特征屏幕5.7英寸，觸摸屏5.7英寸，觸摸屏分辨率640×480640×480尺寸250mm×140mm×44mm250mm×140mm×44mm重量800g880g※ 規格若有變動，恕不另行通知章產品介紹1.1 歡迎使用感謝您使用TH-8508智能變電站光數字測試儀！TH-8508智能變電站光數字測試儀是青島天正華意電氣設備有限公司針對數字化/智能變電站網絡通信過程推出的一款專用測試工具。自動偵測過程層通訊報文信息并解析，通過有效值、相位、波形以及開關量狀態等多種方式給直觀呈現給用戶，并對報文進行分類統計，同時支持報文發送，是數字化/智能變電站安裝、調試、運行和維護的必備工具。其主要支持以下協議：1.2 產品包裝在您拿到本產品包裝盒之后，請仔細檢查下面所列出的各相標準配件是否齊全。

<海北>天正華意電氣設備有限公司 微機繼電保護校驗儀擇優 <海北>天正華意電氣設備有限公司

海北手持式光數字測試儀多可映射到4路開出量信息；3.4模擬小信號輸出12路模擬小信號輸出:a. 幅值輸出范圍 AC: 0～7Vrms（有效值）DC: 0～7VMax.輸出電流 10mA準確度 ＜1％（0.01～0.07 Vrms）＜0.2％（0.07～7 Vrms）分辨率 250μV失真度 ＜0.1％b. 頻率正弦信號 DC～1000Hz準確度 0.002％（工頻下誤差1mHz）分辨率 0.001Hzc. 相位相角范圍 0到359.999°準確度 1km，用于IEC61850-9-1/2采樣值報文和GOOSE報文收發，還兼用于IEEE1588同步時鐘信號輸入；10Mbps串行ST頭62.5/125μm多模光纖接口9個，850nm波長，傳輸距離＞1km，其中FT3采樣值報文接收1個、FT3采樣值報文發送5個、IRIG-B碼同步時間輸入1個、IRIG-B碼同步時間輸出1個、秒脈沖同步時間輸出1個；10/100M自適應以太網RJ45接口 1個，用于外接PC電腦；RS232 DB9接口1個，用于開發調試；可選配GPS的衛星信號天線接口；可選配功放接口模塊，包括功放信號DB9接口1個和DB25接口2個；IRIG-B碼同步時間TTL電平輸入端子1對；可選配GPS的IRIG-B碼同步時間TTL電平輸出端子1對；秒脈沖同步時間TTL電平輸出端子1對；開關量輸入端子8對；開關量輸出端子4對；模擬小信號輸出端子12對。3.11 操作界面內置高可靠性嵌入式工業控制電腦；高可靠性MS WindowsCE 6.0嵌入式工業操作系統；Windows操作界面的測試軟件；

海北手持式光數字測試儀主要技術參數IEC 61850接口功能任意配置為IEC 61850 9-2的SMV發送、接收端或GOOSE發送、接收端接口類型LC數量8對，其中2對為100/1000M自適應，6對為100M波長1310/850nmFT3接口功能GB/T 20840.8、DL/T 282、Q/GDW441報文的接收、發送接口類型ST數量6個發送口，2個接收口相位范圍0~360°準確度±0.1°分辨率0.1°頻率范圍0~1000Hz準確度＜±0.001Hz(0~65Hz)＜±0.01Hz(65~450Hz)＜±0.02Hz(450~1000Hz)分辨率0.001 Hz時間范圍1ms~9999.999s分辨率1ms開關量輸入數量8對 可接空接點及帶電位接點(0~250V)開關量輸出數量6對，其中2對為快速開出遮斷容量DC250V /0.5A反應時間≤0.1ms同步接口類型GPS/BD ANTIRIG-B/PPS光信號；IRIG-B/PPS電信號；IEEE 1588數量GPS/BD ANT 1個；IRIG-B/PPS光信號2個:1個對時，1個授時；IRIG-B/PPS電信號 2對：1對對時，1對授時；IEEE 1588 1對無線連接接口類型WIFI4G(選配)有線連接接口類型百兆Lan口，RJ45數量2個模擬量小信號輸入接口類型航空插頭，交流電壓數量12路模擬量小信號輸出接口類型航空插頭，交流電壓數量12路供電電源供電電壓AC 220V，允許偏差：-20％~15％供電頻率47~65 HzUSB 口數量2個工作環境條件工作溫度-10℃~50℃濕度≤95％無凝露其他重量5.5kg尺寸146mm x 390mm x 212mm(長x寬x高)聯機接口RJ45顯示屏10.4寸真彩液晶顯示單位名稱：青島天正華意電氣設備有限公司稅號：788839J公司地址：青島平度市李園街道辦事處平安路2號

<海北>天正華意電氣設備有限公司 微機繼電保護校驗儀擇優

海北手持式光數字測試儀為現場故障診斷提供快捷幫助；?支持幅值、相位、頻率、阻抗、向量、序量、功率按照手動或自動的方式進行試驗，并且支持按照遞變、滑差、綜合的方式進行自動變化試驗；?支持虛端子圖形化顯示功能，數據流向清晰明了；?支持FT3、FT3擴展及DL/T 282報文輸出，并且支持2M/4M/6M/8M/10M波特率UART編碼及5M/10M/20M 曼切斯特編碼；?支持故障仿真和PCAP、COMTRADE格式數據回放功能；?具備MMS定值讀寫功能，可讀寫智能IED設備定值等配置信息；?具備同步觸發功能，支持GPS/BD對時，也支持IRIG-B、PPS及IEEE1588(PTP)對時方式并可支持對外輸出IRIG-B、PPS及IEEE1588(PTP)授時信號；?支持同時輸出8路授時信號；?具有強大的異常報文模擬功能，可模擬采樣序號異常、品質異常、發送頻率抖動、延時異常、丟包、超大報文幀、失步、重復報文、序號跳變、檢修模式、狀態虛變、報文超時、報文中斷、stnum跳變、sqnum跳變等測試；?開入量為有源、無源自適應接點，自動識別輸入類型和輸入電壓；?支持單纖發送、單纖接收；?配備模擬量小信號接口，提供12路0-7V交流電壓的模擬量小信號輸入及輸出；?配備10.4寸高分辨率顯示屏，支持觸摸操作；?配備WIFI模塊及4G模塊，支持遠程測試功能；?獨立可調直流電源 設有一路大功率110V 或 220V專用直流電源輸出。 ?接口完整 裝置面板上有自帶鍵盤和鼠標，單機能進行完整操作。裝置帶有USB口和網口，可與PC機通信進行操作，可外接打印機、鍵盤、鼠標、U盤等。?內置GPS 裝置自帶GPS接口，可實現雙機同步測試，可進行光纖縱聯差動保護試驗。?

<海北>天正華意電氣設備有限公司 微機繼電保護校驗儀擇優
<海北>天正華意電氣設備有限公司

海北手持式光數字測試儀 通道映射F1，將SV報文數據集通道映射到第I組或第II組變量，自動根據通道描述自動關聯到電流或電壓或延時變量；還可以通過映射列的下拉選擇框進行調整。變比設置默認只對選中通道生效，勾選“應用到所有通道”對所有通道生效。品質因素SV一般只對有效位、檢修位進行設置。GS通道映射定義GS報文控制塊的數據集，包括通道變量映射、數據類型、品質、默認值等。通道映射F1，將GS報文數據集通道映射到開出1-8(GS訂閱映射到開入A-H)；數據類型DAType基本類型DOType結構類型數據類型：?jiǎn)吸c(diǎn)、雙點、整形、無符號整形、浮點、字符、BCD等Q品質T時間戳FT3通道映射保護電流01CF（463）保護電壓2D41（11585）測量電流/電壓2D41（11585）2.12.3 光口數據鏡像、轉發、回環鏡像：將某個光口發出的報文鏡像到其它空閑的發送光口，使多個光口發送同樣的報文；轉發：將某個光口接收的報文從其它空閑的光口轉發出去，用于串行偵聽報文或閉環試驗；回環：在外部不接線的情況下，將光口發送的報文通過底層處理使其回環到該光模塊的接收口，用于自檢等。2.13 系統設置2.13.1 同步與時間IEEE-1588對時開啟IEEE-1588對時設置對時端口，選擇ETH1或ETH2；自動同步時間勾選后，一旦鎖定IRIG-B或IEEE1588信號，自動將本機時間與GPS時間同步。消抖時間設定測試儀硬開入接口的抖動時間。2.13.2 顯示設置屏幕亮度20％～待機時間30s～從不待機，用戶在待機時間內無操作，屏幕自動關閉。按任何鍵或點觸屏幕退出待機狀態。智能省電默認開啟。智能省電模式開啟時，當系統進入待機后，如果在待機時間設定值內仍無任何操作（即兩倍待機時長設定值內用戶無操作），系統將自動關閉光纖模塊的通訊，以達到更優的節電效果。一旦退出待機狀態，光纖模塊自動開啟。注：當使用測試儀對報文進行長時間監控時，應關閉智能省電模式。2.13.3 默認參數高中低三側PT、CT變比2.13.4 軟件版本信息提供出廠編號、日期查詢及軟件版本查詢。軟件版本升級操作：1、將軟件升級包復制到U盤根目錄；2、將U盤插入U(xiǎn)SB接口；3、選中“升級”行，按OK鍵（或雙擊“升級”行），自動升級。

微機繼電保護校驗儀擇優

海北手持式光數字測試儀6繼電保護測試儀智能檢定裝置后面板1.3繼電保護測試儀智能檢定系統主要指標繼電保護測試儀智能檢定裝置主要指標：設備名稱項目名稱范圍TH66精度等級THU66精度等級檢測裝置交流電流0～≦0.1In 0.2mA0.05mA0.1In～I(xiàn)max0.05％RG0.02％RD直流電流0～≦0.1In0.2mA0.05mA0.1In～I(xiàn)max0.05％RG0.05％RD交直流電壓0～≦2V1mV0.5mV2V～Umax0.05％RG0.02％RD交流頻率10～1000Hz0.5mHz0.2mHz交流相位0～359.999o0.05o0.02o總畸變率　0.05％基波0.05％基波諧波2～20次0.1％基波0.05％基波響應時間　5us5us同步性　5us 2us合閘角　5us對應的角度5us對應的角度時鐘　50us50us紋波　0.1％RG0.1％RG1）交直流電流量程：50A、30A、15A、10A、7.5A、6A、4.5A、3A、1.5A、1A、0.75A、0.5A、0.3A、0.15A、0.1A、75mA、50mA、30mA、15mA、10mA共20檔。2）交直流電壓量程：1000V、750V、600V、450V、300V、150V、100V、75V、60V、45V、30V、15V、10V、7.5V、6V、4.5V、3V、1.5V、1V、0.75V、0.6V、0.45V 、0.3V、0.15V、0.1V 、75mV 、50mV、30mV、15mV、10mV共30檔。3）環境溫度：實驗室（20±2）o，預熱時間不低于30分鐘。二 THFZ全功能程控電子負載主要特性規程要求：a單路電流、電壓帶負載（純阻性）能力b多路電流或電壓同時輸出帶負載（純阻性）能力c單路電流、電壓帶感性（容性）負載能力帶負載（純阻性）能力，是指通過的電流（或兩端電壓）精度在標的范圍內和總畸變率不大于1％的輸出功率；通常檢測方式是采用滑動電阻器來測試單路電流、電壓帶負載（純阻性）能力，由于滑動電阻的工作方式是通過改變其線圈匝數實現阻值變化，那么改變0.01Ω以下的阻值就顯的特別費勁。

<海北>天正華意電氣設備有限公司 微機繼電保護校驗儀擇優

海北手持式光數字測試儀6繼電保護測試儀智能檢定裝置后面板1.3繼電保護測試儀智能檢定系統主要指標繼電保護測試儀智能檢定裝置主要指標：設備名稱項目名稱范圍TH66精度等級THU66精度等級檢測裝置交流電流0～≦0.1In 0.2mA0.05mA0.1In～I(xiàn)max0.05％RG0.02％RD直流電流0～≦0.1In0.2mA0.05mA0.1In～I(xiàn)max0.05％RG0.05％RD交直流電壓0～≦2V1mV0.5mV2V～Umax0.05％RG0.02％RD交流頻率10～1000Hz0.5mHz0.2mHz交流相位0～359.999o0.05o0.02o總畸變率　0.05％基波0.05％基波諧波2～20次0.1％基波0.05％基波響應時間　5us5us同步性　5us 2us合閘角　5us對應的角度5us對應的角度時鐘　50us50us紋波　0.1％RG0.1％RG1）交直流電流量程：50A、30A、15A、10A、7.5A、6A、4.5A、3A、1.5A、1A、0.75A、0.5A、0.3A、0.15A、0.1A、75mA、50mA、30mA、15mA、10mA共20檔。2）交直流電壓量程：1000V、750V、600V、450V、300V、150V、100V、75V、60V、45V、30V、15V、10V、7.5V、6V、4.5V、3V、1.5V、1V、0.75V、0.6V、0.45V 、0.3V、0.15V、0.1V 、75mV 、50mV、30mV、15mV、10mV共30檔。3）環境溫度：實驗室（20±2）o，預熱時間不低于30分鐘。二 THFZ全功能程控電子負載主要特性規程要求：a單路電流、電壓帶負載（純阻性）能力b多路電流或電壓同時輸出帶負載（純阻性）能力c單路電流、電壓帶感性（容性）負載能力帶負載（純阻性）能力，是指通過的電流（或兩端電壓）精度在標的范圍內和總畸變率不大于1％的輸出功率；通常檢測方式是采用滑動電阻器來測試單路電流、電壓帶負載（純阻性）能力，由于滑動電阻的工作方式是通過改變其線圈匝數實現阻值變化，那么改變0.01Ω以下的阻值就顯的特別費勁。
