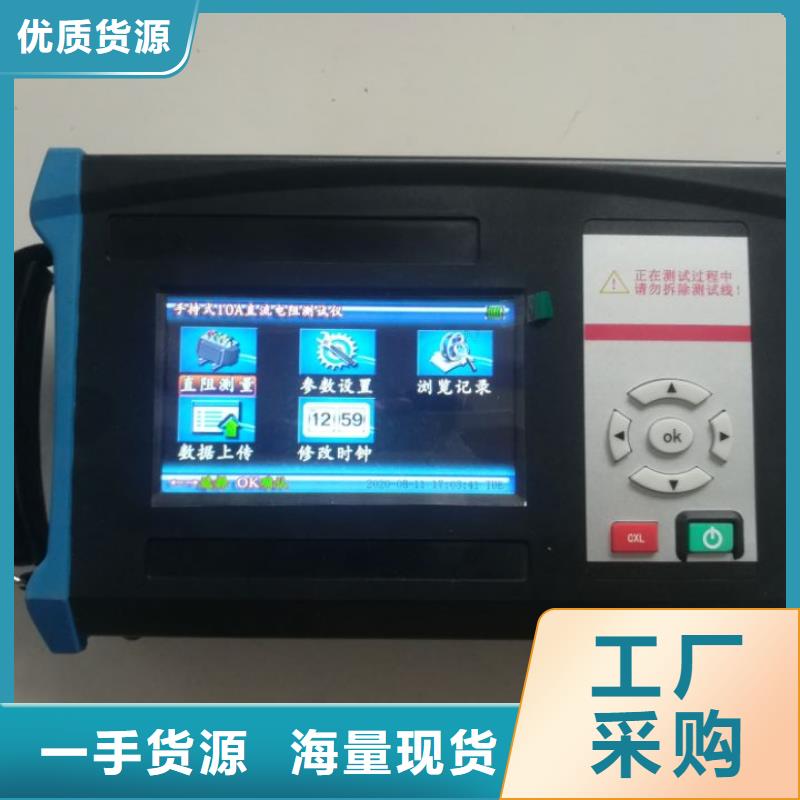

海北直流電阻測試儀 變壓器直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、大修、改變分接開關后、交接試驗及電力部門性試驗的必測項目?？梢詸z查繞組接頭的焊接質量和繞組有無匝間短路，可以檢測電壓分接開關的各個位置接觸是否良好引出線是否有斷裂，多股導線并繞是否有斷股等情況。該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大、重復性好、抗干擾能力強、保護功能完善等特點。整機由高速單片機控制，自動化程度高，具有自動放電和放電報警功能，可靠。儀器測試精度高，操作簡便，可實現變壓器直流電阻的快速測量。二、措施1、使用本儀器前一定要認真閱讀本手冊。2、本儀器室內外均可使用，但應避開雨淋、腐蝕氣體等場所使用。3、避免劇烈振動。4、對儀器的維修、維護和調整應由專業人員進行。5、測試完畢后一定要先按復位鍵，等放電報警聲響結束后方可關閉電源，再拆除測試線。6、測試過程中，禁止移動測試夾和關斷供電線路。三、功能特點1、整機由高速單片機控制，自動化程度高，操作簡便。2、交/直流兩種工作方式，現場有無市電均可使用。3、采用全新電源技術，電流檔位多，測量范圍寬，可根據負載自動選擇測試電流。4、保護功能完善，性能更可靠。 5、具有放電聲響報警，放電指示清晰，減少誤操作。6、響應速度快，測量數據穩定，測試過程中自動刷新數據。7、智能化功率管理技術，有效減輕儀器內部發熱，節約能源。8、不掉電時鐘及不掉電存儲器，可 保存數據。9、熱敏打印機，高速、靜音。四、技術指標1、輸出電流：自動、10A、 5A、1A、200mA、40mA、<5mA2、分辨率：0.1μΩ3、量程：100Ω～100KΩ （<5mA檔）1Ω～250Ω （40mA檔）100mΩ～50Ω (200mA檔)5mΩ～10Ω (1A檔)1mΩ～2Ω (5A檔)0～1Ω （10A檔）0～100KΩ （自動檔）4、準確度： 0.2%5、工作溫度：-10～40℃6、工作濕度：<80%RH，不結露

<海北>天正華意電氣設備有限公司
銷售變壓器溫升試驗直流電阻測試儀_優質廠家

海北直流電阻測試儀轉存優盤：將當前查詢的存儲數據轉存到外接優盤。5.7 時鐘設置在“主菜單”屏下選中“時鐘設置”選項，按“確認”鍵進入“時鐘設置”屏（見圖三十）。圖三十在“時鐘設置”屏下按“左右”鍵對要修改項進行選擇，按“上下”鍵修改所選項，按“確認”鍵保存當前設置并返回“主菜單”屏，按“取消”鍵放棄當前設置并返回“主菜單”屏。（注：本時鐘設置功能可根據閏年自動計算二月份的天數，并能根據所設置日期自動計算出星期幾。）5.8廠家設置此項為廠家設置項，需要密碼，用戶不能設置。6 注意事項6.1在無載調壓繞組，不允許在測試過程中或未放完電時切換無載分接開關。6.2在測試過程中或放電過程中不允許拆除測試線和切斷AC220V電源。6.3使用本儀器前一定要認真閱讀本手冊。6.4儀器的操作者應具備一般電氣設備或儀器的使用常識。6.5本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫等場所。6.6儀器應避免劇烈振動。6.7對儀器的維修、護理和調整應由專業人員進行。7 售后服務7.1 本公司產品隨機攜帶產品保修單，訂購產品交貨時，請當場檢驗并填好保修單。7.2 自購機之日起，憑保修單保修兩年，終身維護。在保修期內，維修不收維修費；保修期外，維修調試收取適當費用。7.3 屬下列情況之一者不予保修：7.3.1 用戶對產品有自行拆卸或對產品工藝結構有人為改變。7.3.2 因用戶保管或使用不當造成產品的嚴重損壞。7.3.3 屬于用戶其它原因造成的損壞。

海北直流電阻測試儀上圖中，圖三、圖四、圖五分別為測量低壓Rac、Rba、Rcb的接線方法。2、開機、測試、打印開機后屏幕顯示歡迎界面稍后顯示初始界面，如下圖◆選擇電流：在初始界面，按循環鍵光標可在選擇設置、查詢數據、選擇電流之間循環移動。將光標移動至選擇電流后，按選擇鍵可滾動顯示不同的待選測試電流值（自動、10A、5A、1A、200mA、40mA、＜5mA）?！魷y試：選定測試電流后，按確認鍵可啟動測量。啟動測量后屏幕顯示“正在充電”。稍后顯示“正在測試…”。幾秒后，就會顯示所測阻值，如下圖：其中，R為實測電阻，Rt為折算電阻。（折算溫度請參考本說明書：六、2 溫度設置，如果不進行溫度設置，則默認為上一次設定值）。當選擇自動測試時，儀器會根據試品阻值情況自動選擇合適的輸出電流進行測試?！舸蛴。猴@示測試結果后，長按選擇鍵可打印測試結果?！艚Y束測試：測試完畢后，按復位鍵，儀器電源斷開，屏幕恢復初始狀態，重新接線進行下次測量，或關斷電源后拆下測試線與電源線結束測量。（注意：應先按復位鍵，等待放電報警聲音結束以后，再斷電拆線，否則將有可能導致人員觸電。）

<海北>天正華意電氣設備有限公司
銷售變壓器溫升試驗直流電阻測試儀_優質廠家

海北直流電阻測試儀按“左右”鍵選擇“縮放”或“標尺”選項，按“上下”鍵修改所選參數，其中“縮放”指波形的縮放比例，如1:1指波形按1:1進行顯示，如1:2指波形被縮小2倍進行顯示，依此類推（儀器在“波形顯示”屏時總是自動縮放到儀器液晶屏全屏顯示的比例），用戶可根據需要調節縮放比例，其中波形越被放大，波形分析時光標移動分辨率越高，分析結果精度越高，波形越被縮小，波形分析時光標移動分辨率越低，但波形壓縮成整屏顯示時，顯示更直觀；“標尺”t1指左面的豎線光標，t2指右面的豎線光標，當相應標尺被選擇后顯示實線，未被選擇時顯示虛線，轉動“飛梭”來移動所選的標尺，當需要光標慢速移動時緩慢轉動“飛梭”，當需要光標快速移動時可快速轉動“飛梭”，兩標尺在移動過程中不能相互穿越只能重合，任何時候按下“飛梭”，波形恢復到初始顯示狀態。上面的電阻值為標尺之間的平均電阻值（兩標尺重合后為標尺所在位置的瞬時電阻值），左下面的ΔT為兩標尺之間的時間，下面的電阻值為t2標尺所在位置所指示的瞬時電阻值。儀器可打印出兩標尺間的平均電阻值（在“分析數據打印”屏稱為過渡電阻值），對于A相波形，調整兩標尺，使之位于在波形中電流通過限流電阻的那一段（通常為 點位置的平滑處），這時上方顯示的電阻值即為兩標尺之間的平均電阻值，這時按“確認”鍵進入“分析數據打印”項打印A相的過渡電阻值， B相、C相和A相的測量、打印設置原理相同。儀器可打印出t2標尺所在位置的瞬時電阻值，基本原則是：要看哪一點的電阻值，就把t2標尺移動到那一點，如想測量、打印A相瞬時電阻值，可將t2標尺移動到想要測量的位置，這時下方顯示的電阻值即為t2標尺所在位置的瞬時電阻值，這時按“確認”鍵進入“分析數據打印”項打印A相的瞬時電阻值，B相、C相和A相的測量、打印原理相同。注意：當波形有抖動時，應盡可能找比較平滑段。波形分析時還應注意，M型有一些是并聯雙斷口結構，這時測試的電阻值是銘牌標定值的1/2。如用1A檔測量時，當波形出現過零點且持續2ms以上時，可換成0.5A檔測。如果用0.5A檔測，阻值也超過儀器測量范圍，很可能存在接觸不良或有松動處，此時應慎重對待多測幾次。 調節兩標尺的位置，將t1標尺移至A相波形的起點（即波形開始下降的點），t2標尺移至A相波形的終點（即波形 向上升起的拐點），此時顯示屏左下方的Δt數值即為A相波形的過渡時間，此時按“確認”鍵進入“分析數據打印”項打印A相的過渡時間，同理，根據B、C相波形的起點、終點調整兩標尺的位置，再分別打印出B、C相波形的過渡時間。確定過渡時間的基本原則是：起始時間從曲線向下的拐點開始；結束時間從曲線 一個向上的拐點終止

<海北>天正華意電氣設備有限公司

海北直流電阻測試儀測量過程如下：圖二十三相測量將先測量出單相AO阻值，如選擇“自動模式”待阻值穩定后裝置將自動切換到三相充電計算三相電阻值；如選擇“手動模式”，則需人為判斷阻值穩定，手動確認。單相AO阻值測試完成后，儀器自動單相放電，放電完成后自動進行三相充電并計算三相電阻值（見圖二十一、二十二）。圖二十一22℃測量值 75℃折算值不平衡率圖二十二在此界面，按“確認”鍵，鎖定屏幕數據，可進行打印、存儲等數據操作（見圖二十三）；按“取消”鍵，停止測試，并開始放電，放電完成后，儀器自動返回直阻參數設置屏。圖二十三在“實時測量”狀態可對變壓器的有載分接開關進行調檔操作，儀器將自動跟蹤測試調檔后的電阻值，上、下鍵可修改分接位。?繼續測試：解除數據鎖定，測試數據實時刷新。?結果打?。簩y試結果進行打印。?結果存儲：將測試結果存儲到本機或存儲到優盤?！白笥摇辨I選擇菜單項，“確認”鍵執行當前選項。按“取消”鍵，停止測試，并開始放電，放電完成后，儀器自動返回直阻參數設置屏。三相Y、△測試在“直阻參數設置”屏下“測試相別”項中選擇“三相同測Y”或“三相同測△”測試相后，可進行Y型和△型繞組的三相自動測量。兩種繞組，測試過程相同，現以Y型繞組舉例說明，如圖二十四圖二十四在此界面，用戶可按“確認”鍵切換手動模式和自動模式。在自動模式下，儀器自動判斷阻值穩定，停止放電，進行下一相測試；在手動模式下，需用戶自己判斷阻值穩定，選擇測試下一相。

銷售變壓器溫升試驗直流電阻測試儀_優質廠家

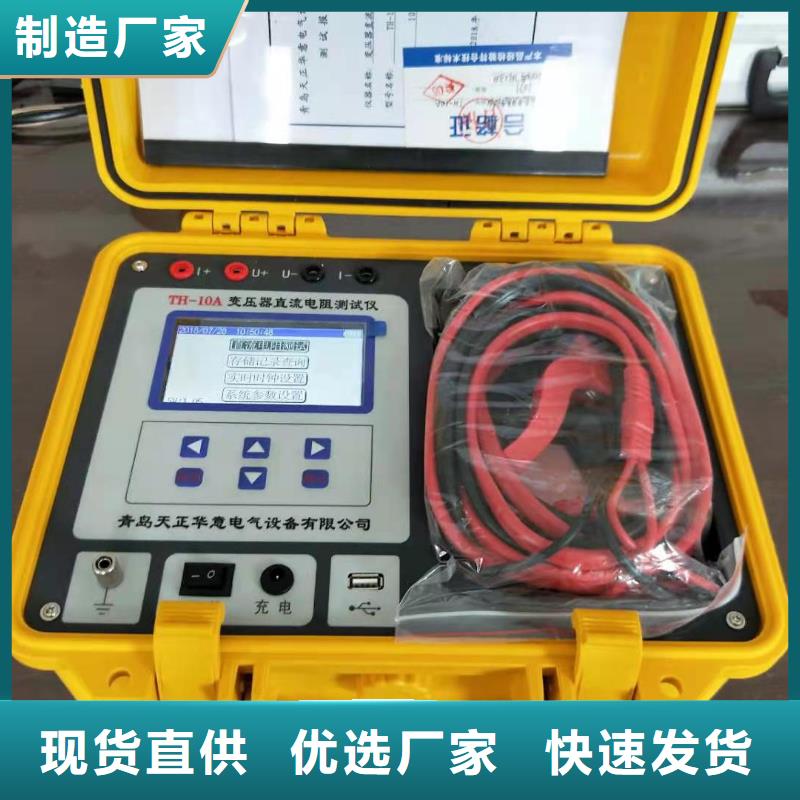

海北直流電阻測試儀變壓器直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、大修、改變分接開關后、交接試驗及電力部門性試驗的必測項目?？梢詸z查繞組接頭的焊接質量和繞組有無匝間短路，可以檢測電壓分接開關的各個位置接觸是否良好以及分接開關實際位置與指示位置是否相符，引出線是否有斷裂，多股導線并繞是否有斷股等情況。該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大、重復性好、抗干擾能力強、保護功能完善等特點。整機由高速單片機控制，自動化程度高，具有自動放電和放電報警功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。二、措施1、使用本儀器前必須認真閱讀本手冊。2、儀器使用避開雨淋、腐蝕氣體等場所。3、儀表應避免劇烈振動。4、對儀器的維護、調試應由專業人員進行。5、測試完畢后一定要等放電報警聲停止后再關閉電源，拆除測試線。6、測量無載調壓變壓器，一定要等放電指示報警音停止后，再切換檔位。7、在測試過程中，禁止移動測試夾和供電線路。三、性能特點1、自動化程度高，操作簡便。 2、采用高頻開關電源技術，輸出電流大，適合大中型變壓器直流電阻測量。3、保護功能完善，能可靠保護反電勢對儀器的沖擊，性能更可靠。 4、具有聲響放電報警，放電指示清晰，減少誤操作。5、響應速度快，可在測量狀態直接轉換有載分接開關，儀器自動刷新數據。6、采用立式機箱結構，便于現場使用。7、智能化功率管理技術，儀器總是工作在小功率狀態，有效減輕儀器內部發熱，節約能源。8、點陣式液晶，中文菜單。9、熱敏打印機，高速、靜音，打印輸出測試結果。四、技術指標1、輸出電流：2.5A、5A、10A、20A、30A2、量程：　100μΩ～600mΩ （30A檔）100μΩ～1Ω （20A檔）500μΩ～2Ω （10A檔）1mΩ～4Ω （5A檔）2mΩ～8Ω (2.5A檔）3、準確度：0.2%4、分辨率：0.1μΩ5、工作溫度：-10～40℃6、環境濕度：≤80%RH，無結露7、工作電源：AC220V±10%，50HZ±1HZ

<海北>天正華意電氣設備有限公司

海北直流電阻測試儀三相Y、△測試在“直阻參數設置”屏下“測試相別”項中選擇“三相同測Y”或“三相同測△”測試相后，可進行Y型和△型繞組的三相自動測量。兩種繞組，測試過程相同，現以Y型繞組舉例說明，如圖十三圖十三在此界面，用戶可按“確認”鍵切換手動模式和自動模式。在自動模式下，儀器自動判斷阻值穩定，停止放電，進行下一相測試；在手動模式下，需用戶自己判斷阻值穩定，選擇測試下一相。當三相阻值測試完畢后，儀器自動計算出三相不平衡率（見圖十四）。圖十四?重測：儀器將刪除數據，重新進行測量。?打印：將測試結果進行打印。?存儲：將測試結果存儲到本機或存儲到優盤。“左右”鍵選擇菜單項，“確認”鍵執行當前選項。按“取消”鍵，返回上一屏。5.3.2溫升試驗在“主菜單”屏下選中“溫升試驗”項后，按“確認”鍵進入“設置自動打印時間”屏（見圖十五）圖十五此屏設置在溫升試驗過程中，自動打印測試數據的時間間隔。按“上下”鍵修改參數，按“確認”鍵進入參數設置屏（圖四），“取消”鍵返回上一屏。具體測試操作過程請參考“5.3.1直阻試驗”部分。5.3.3高壓消磁在“主菜單”屏下選中“高壓消磁”項后，按“確認”鍵進入“高壓消磁”屏（見圖十六）。圖十六“消磁相別”、“消磁時間”為菜單選項，其右邊所屬各項為功能參數。“說明”部分是對所選功能的解釋說明。當菜單選項被選中時，按“上下”鍵選擇不同菜單功能，按“左右”鍵選擇菜單選項所屬功能參數，當菜單選項所屬功能參數被選中時，按“上下”鍵修改參數，按“確認”鍵或“取消”鍵返回菜單選項。消磁相別：設置消磁相，可選高壓AB、高壓BC。消磁時間：設置消磁過程中，每個消磁工況充電時間，一般設置為30S～180S，根據變壓器容量視情況增加或減少。參數設置完成后，選中“啟動消磁”項后按“確認”鍵開始消磁（見圖十七、圖十八）。圖十七圖十八

<海北>天正華意電氣設備有限公司
銷售變壓器溫升試驗直流電阻測試儀_優質廠家

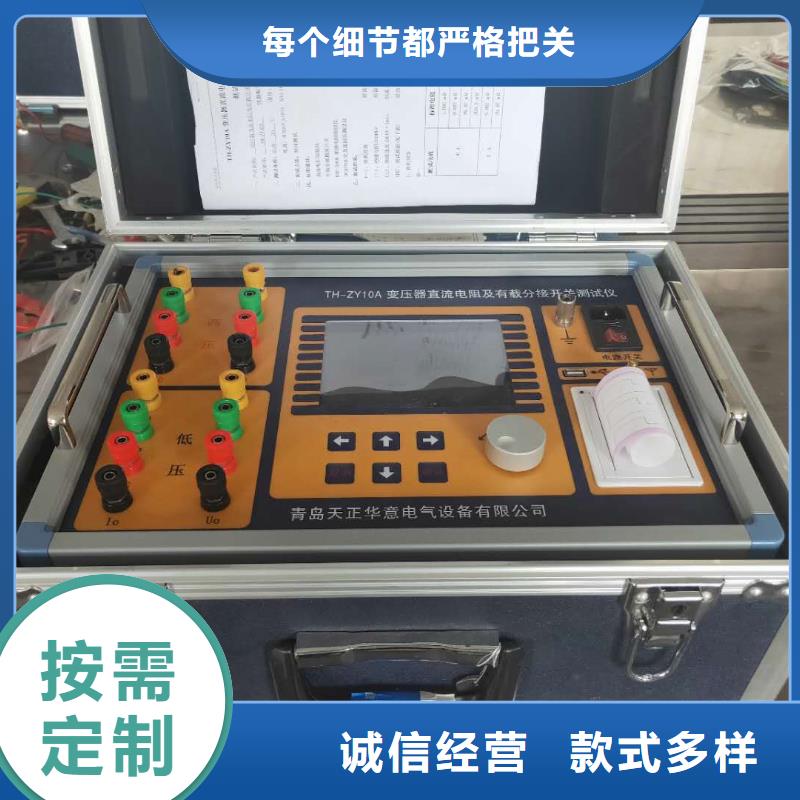

海北直流電阻測試儀 技術指標3.1 有載測試3.1.1有載測試輸出電流：1.0A、0.5A兩檔可選3.1.2過渡電阻測量范圍：1.0A檔 0.1～20Ω 0.5A檔 5.0～40Ω3.1.3過渡電阻測量精度：±(讀數×5%+5字) 分辨率：0.01Ω3.1.4過渡時間測量范圍：1～250mS 3.1.5過渡時間測量精度：±1mS 分辨率：0.1mS3.1.6采樣頻率：10K3.2直阻測試3.2.1 量程：10A 1.000mΩ～1Ω 1 A 100.0mΩ～20Ω5 A 10.00mΩ～4Ω 5A + 5A 10.00mΩ～1Ω 1A + 1A 100.0mΩ～5Ω3.2.2 準確度：±(讀數×0.2%+2字)3.2.3 分辨率：0.01uΩ3.3 工作電源：AC220V±10% 50/60Hz3.4 使用溫度：-10℃～50℃ 相對濕度：＜90%，不結露4 面板及接線端子介紹圖一4.1 高壓測試端：黃、綠、紅、黑4色接線座，分別對應A、B、C、O三相，和高壓測試線（較長，黃、綠、紅、黑）棒彈側對應連接，測試線另一端有黃、綠、紅、黑4色測試鉗，對應接被測變壓器高壓側的A、B、C、O套管（如無中性點O套管，將黑色測試鉗懸空即可）。4.2 低壓測試端：黃、綠、紅、黑4色接線座，分別對應a、b、c、o三相，和低壓測試線（較短，黃、綠、紅、黑）棒彈側對應連接，測試線另一端有黃、綠、紅、黑4色測試鉗，對應接被測變壓器低壓側的a、b、c、o套管（如無中性點o套管，將黑色測試鉗懸空即可）。4.3 顯示屏： 320×240點陣液晶，帶LED背光，顯示操作菜單和測試結果。4.4 按鍵： 操作儀器用。 “↑↓”為“上下”鍵，選擇移動或修改數據；“←→”為“左右”鍵，選擇移動或修改數據；“確認”鍵，確認當前操作；“取消”鍵，放棄當前操作。4.5 飛梭按鍵： 輔助操作，使儀器控制更加靈活。4.6 接地端子：

海北直流電阻測試儀我司提供終身維修服務（收取成本費）。八、儀器自檢如果用戶使用過程中，懷疑儀器故障，或懷疑測試結果不準確，可以用隨儀器配備的標準電阻進行儀器自檢。標準電阻如下圖：將標準電阻接至儀器的接線柱上，如下圖：按照正常測試步驟測試標準電阻的阻值，測試結果若與標準電阻上標明的阻值相符（誤差在2‰以內），說明儀器狀態正常，可以繼續使用。九、注意事項 1、連接測試夾與連接接地線時，要注意接觸端長期裸露在空氣中，表面覆蓋了一層氧化膜，該氧化膜可能造成測量結果不穩定或不準確，所以在接線時要注意清理氧化膜，或者測試夾與引出端連接好后，用力的扭動幾下測試夾以劃破氧化膜保證連接良好。2、測試完成后，拆線前，一定要按復位鍵等放電結束后，報警聲停止，關斷電源后，再進行拆線。3、在測量無載調壓變壓器倒分接線前一定要按復位鍵，放電結束后，報警聲停止，方可切換分接點。4、用戶應及時為儀器充電（至少每月為儀器充電一次），否則在嚴重虧電時仍不充電，會造成電池不可逆的損壞，縮短電池的使用壽命，影響儀器的正常使用。十、售后服務儀器自購買之日起一年內，屬于公司的產品質量問題免費維修，終身提供保修和技術服務。如發現儀器有不正常情況或故障請與公司及時聯系，以便為您安排便捷的處理方案，并為您提供快的現場服務。

銷售變壓器溫升試驗直流電阻測試儀_優質廠家

海北直流電阻測試儀溫度設置：按循環鍵，將光標移至選擇設置，如下圖 此時按選擇鍵，滾動顯示不同的待選項（溫度、時間、參數、導出）。選定溫度后，按確認鍵，進入溫度設置界面，如下圖：通過循環鍵，將光標在當前溫度、折算溫度、材質選擇、存儲幾個選項中滾動。通過確認鍵（上調）和選擇鍵（下調）來改變當前值。根據需要設置當前溫度和折算溫度，選擇好材質，通過循環鍵將光標移動到存儲，按確認鍵保存設置，并返回至初始界面。4、時間設置在開機界面中，按循環鍵將光標移動到選擇設置，如下圖：此時，按選擇鍵，將當前選項切換至時間，按確認鍵可進入時鐘修改界面，如下圖：在上圖中，按循環鍵可將光標在各個日期數據之間移動，按選擇鍵減小數據，按確認鍵增加數據。修改后按復位保存并退出至初始界面。5、數據查詢開機狀態下，按循環鍵將光標移動到查詢數據菜單，然后按確認鍵進入數據查詢。此時，按循環鍵上翻記錄，按確認鍵下翻記錄，按選擇鍵打印當前數據，按復位退出查詢界面。七、注意事項1、連接測試夾與連接接地線時，要注意接觸端長期裸露在空氣中，表面覆蓋了一層氧化膜，該氧化膜可能造成測量結果不穩定或不準確，所以在接線時要注意清理氧化膜，或者測試夾與引出端連接好后，用力的扭動幾下測試夾以劃破氧化膜保證連接良好
