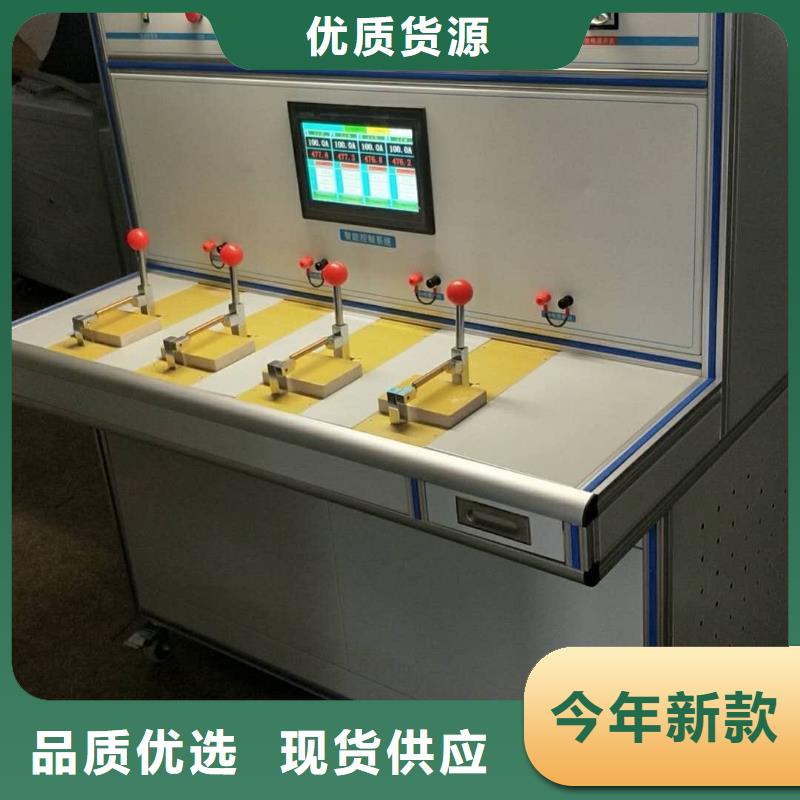

果洛變壓器特性綜合測試臺型號全

果洛變壓器測試臺產品介紹9.1功能特點1．原裝進口傳感器，自動溫度補償、零點漂移及滿量程漂移補償。2.儀器完美的弧度設計，在檢測中更加舒適。3.一機兩用，試漏監測和抽真空監測檢測功能。4.根據客戶實際需求定制，靈活配置。5.裝置可存儲六千組現試驗數據，機內實時時鐘，便于存檔6.電源：14.8VDC （充電式鋰電池）7.工作時間：≥8小時8.手機APP：支持9.欠壓、聲光報警功能。 9.2技術參數電源：14.8V 工作時間：≥8小時顯示：5.6寸觸屏彩色顯示 測量壓力范圍：0-50KPa（其它量程可定制）測試精度：±1％FS手機APP：支持 工作環境：-10～40℃，≤80％RH? 大氣壓力? 86～106kpa充電方式：專用充電器接口充電；尺寸：250mm×190mm×90mm重量：3KG十、試漏測試方法步：把裝置面板中的“進氣孔”連接到氣瓶的出氣口中。第二步：裝置面板中的“充氣孔”與法蘭連接。第三步：法蘭與變壓器相應的位置相連接。第四步：點擊裝置【試漏自動監測測試】界面內的【啟動】鍵。第五步：測試完成后點擊裝置【試漏自動監測測試】界面內的【停止】鍵。十一、抽真空測試方法步：真空連接管的快速接頭母頭端連接法蘭。第二步：真空連接管另一端連接真空計的快速接頭公頭端。第三步：真空計的快速接頭母頭端連接法蘭。第四步：法蘭連接在變壓器的相應位置。第五步：按下信號采集器的電源開關按鈕。第六步：在裝置【變壓器密封性及抽真空自動監測裝置】主界面內點擊【真空測試】鍵。第七步：等待主機與真空機無線信號連接，當“離線”狀態消失，即連接成功。第八步：在【抽真空自動監測測試】界面內點擊【自動閥】按鈕，【自動閥】從“開”轉換成“關”，即電磁閥關閉成功。

<果洛>天正華意電氣設備有限公司

果洛變壓器測試臺本擔保所列出的責任受以下條件限制：1、保管、使用、維護并遵守產品手冊說明及其它應用建議2、 客戶及時就任何產品通知我司，必要時應迅速對產品進行修復。除非客戶收到我司的發貨通知，否則不能返回任何產品。3、 我司有權要求客戶提供購買憑證，如原始發票、銷售契約或包裝收據，以確定產品是否在保證期內4、客戶同意以上內容的保證，違背本保證內容而導致的任何損失、包括數據的丟失概不負責。試漏及抽真空裝置注意事項信息－請先翻閱只能使用本操作手冊和技術參考指南中指定的裝置，否則裝置提供的保護可能會受到削弱。使用測試儀之前，請閱讀以下注意事項。?警告：替換零部件可能會影響儀器本質的性能。?注意事項：出于原因，本設備只能由具備相應資格的人員操作和維修，在操作或維修之前，請全部閱讀并完全理解技術參考指南。?在首次使用之前，請給予檢測儀充電。并完全充滿電使用。我司建議在每個工作日之后給檢測儀繼續充電，直到電池顯示充滿狀態。?在首次使用之前，請給予裝置充電。并完全充滿電使用。建議在每個工作日之后給裝置繼續充電，直到電池顯示滿電狀態。?警告：切勿將任何其他鋰電池用于測試儀，使用任何其他電池會引起火災或爆炸。如果想更換請與我司聯系。?警告：當鋰電池接觸130度的高溫10分鐘后，可能引起火災或爆炸。?請勿通過拆卸的方式停用檢測儀，則會導致檢測儀的不當操作并損壞。

果洛變壓器測試臺主要技術指標使用環境：溫 度：10C~30C相對濕度：＜80％（25C） 海撥高度：＜2500m電源頻率：50Hz 0.5Hz電源電壓：220V5V主要參數：空載損耗、負載損耗基本測量范圍：0~30kW(三相)；相電壓測量范圍：0~500V；線電壓測量范圍：0~866V；電流測量范圍：0~20A；功率因數（感性）設置范圍：0~1；空載損耗、負載損耗測量 允許誤差：±(0.2％讀數＋0.04％滿量程)；相電壓、線電壓測量 允許誤差：±(0.2％讀數＋0.04％滿量程)；電流測量 允許誤差：±(0.2％讀數＋0.04％滿量程)；相位角 允許誤差：±0.1°；三、工作原理圖3-1參見圖3-1所示，是用本校驗裝置進行變壓器綜合參數測試儀校驗工作的接線圖。其工作原理是：檢定人員通過校驗裝置上位機界面有針對性的直接進行空載損耗、負載損耗、空載電流、負載電流、阻抗電壓、功率、功率因數等標準值的設置，設置參數經過本實施例自動計算，換算成抽象的電壓、電流、相位等基本信息，按照通信協議經過通信串口下傳給校驗裝置下位機，校驗裝置下位機為具體執行機構，將檢定人員的下傳數據轉換成具體的電壓、電流、相位信號并注入到被試變壓器綜合參數測試儀。該設計方案的優點是：檢定人員在上位機設置標準參數后即可直接針對性的對變壓器綜合參數測試儀進行檢驗，而不用再將這些參數人工計算并分解為抽象的電流、電壓、相位等基本信息，從而提高了工作效率，減少了出錯概率。

果洛變壓器測試臺短路阻抗及負載損耗的測量原理負載損耗是一個重要參數，它對于變壓器的經濟運行以及變壓器本身的使用壽命，都有著極其重要的意義；而短路阻抗，它決定了變壓器在電力系統運行時對電網電壓波動的影響，以及變壓器發生出口短路事故時電動力的大小，同時短路阻抗還是決定變壓器能否并聯運行的一個必要條件。通過短路阻抗和負載損耗的測量，可以驗證這兩項指標是否在標準及用戶要求范圍內，同時還可以通過試驗發現繞組設計與制造及載流回路和結構的缺陷。短路阻抗及負載損耗的測量，應當在試品的一個繞組的線端施加額定頻率，且近似正弦的電流，另一個繞組短路，各相處于同一個分接位置。測量應在 50％～額定電流下進行；為避免繞組發熱對試驗結果產生明顯誤差，試驗測量應迅速進行；同時準確記錄試驗時繞組溫度。短路阻抗及負載損耗的測量與空載試驗的測量線路相同，只是測量中無需進行電壓波形校正；測量方法上的要求與 13.3～13.6 的規定完全相同。短路阻抗及負載損耗的測量接線見圖 8（a）、（b）；對于額定電流很小的試品，儀表（電壓表及瓦特表電壓線圈）和電壓互感器的吸收電流在測量電流中不可忽略時，應將電壓取于電源，接線

果洛變壓器特性綜合測試臺型號全 <果洛>天正華意電氣設備有限公司

果洛變壓器測試臺短路阻抗是變壓器的重要參數，短路阻抗法是判斷繞組變形的傳統方法，根據GB1094.5-2003和IEC60076-5:2000規定，短路電抗的變化量是判斷變壓器繞組有無變形的判據。 根據《DL/T 1093—2008電力變壓器繞組變形的電抗法檢測判斷導則》繞組參數的相對變化和三相不對稱程度作為判斷繞組有無變形的依據。測量變壓器繞組參數也是檢驗變壓器的制造工藝水平和判斷運輸過程對變壓器繞組有無不良影響的有效手段。電力公司頒發的[2000] 589 號文件《防止電力生產重大事故的二十五項重點要求》中15.2條規定：“110KV及以上電壓等級變壓器在出廠和投產前應做低電壓短路阻抗測試或用頻響法測試繞組變形以保留原始記錄。”15.6 中規定：“變壓器在遭受近區突發短路后，應做低電壓短路阻抗測試或用頻響法測試繞組變形，并與原始記錄比較，判斷變壓器無故障后，方可投運。”低電壓短路阻抗試驗是鑒定運行中變壓器受到短路電流的沖擊，或變壓器在運輸和安裝時受到機械力撞擊后，檢查其繞組是否變形的直接方法，它對于判斷變壓器能否投入運行具有重要的意義，也是判斷變壓器是否要求進行解體檢查的依據之一。變壓器低電壓短路阻抗測試儀，適用于電力變壓器（單相或三相）出廠、大修、預試以及交接試驗中低電壓負載阻抗測試。常規試驗項目中的基本項目，其原理是在現場對電力變壓器進行短路阻抗（％）測試，并與銘牌值或出廠值進行比較，能發現出廠試驗后經運輸、安裝和運行中嚴重故障電流等所造成的繞組位移、變形等缺陷（ 《2000年中國供電國際會議》中規定超過± 3％的短路變化應視為顯著變化）。
