貴港異頻線路參數測試儀電源部分電源部分輸出電源為：＋5V 12V。 4.1.1.2人機接口a) 直流電源指示、運行及接地指示；b) 液晶顯示功能：漢字顯示；c) 打印功能：可自動打印接地選線故障信息。d) 存儲功能：存儲裝置定值參數，存儲檢測出的接地、諧振故障信息；e）鍵盤功能：觸摸鍵盤。4.1.1.3信息處理部分a) 檢測接地及選線功能；b) 檢測諧振及消諧功能；c) 檢測斷線功能；d) 通迅功能：RS-232或RS-485通訊接口。4.2選型指南4.2.1裝置尺寸MGL系列裝置，結構都為標準的19" 4U機箱。詳細尺寸及安裝開孔見“ 機箱結構”一章。5裝置使用說明5.1裝置前面板說明裝置面板示意圖如圖5.1所示。圖5.1 前面板示意圖 前面板示意圖說明：①液晶顯示屏：顯示系統的運行狀態及故障信息。②信號指示燈:1)運行信號燈（綠光）：裝置處于運行狀態時，此燈閃爍。2)接地信號燈（紅光）：檢測到系統發生接地故障時，此燈亮，接地消失后 燈滅。3)故障信號燈（紅光）：檢測到系統諧振、斷線故障以及裝置本身故障等情況之一時，此燈亮，故障解除后燈滅。4)跳閘信號燈（紅光）：裝置發出跳閘信號時，此燈亮，按“復歸”鍵燈滅。③ 緊湊型鍵盤：共有六個鍵，“↑、↓、←、→”鍵完成光標的移動及數值的修改 “取消”鍵用于取消某項操作或退出某個菜單；“確認”鍵用于確認某項操作。5.1.1通電前檢查通電前，檢查電源電壓是否正常，接線是否正確，裝置各插接件是否插接牢固。5.1.2通電檢查將裝置通電，觀察板上的運行指示燈和液晶顯示屏。正常情況為：運行燈閃爍，液晶顯示系統運行正常界面。5.2操作說明裝置的操作可分為運行和設置兩部分。裝置在正常狀態下工作時，液晶顯示屏下行顯示當前系統的日期和時間。如要對裝置進行操作，按“確認”鍵進入主菜單。正常運行界面

貴港異頻線路參數測試儀當無線通訊失敗時，顯示“通訊失敗”，多臺接收機地址錯誤時，顯示“通訊地址錯誤”；當鉗表欠壓或本機欠壓時，會顯示“鉗表欠壓”或“本機欠壓”。1.3.4 參數設置相關說明：（1）、箭頭在“檢測異頻電流”狀態時，按“取消”鍵顯示“參數校正密碼”（包括本機和鉗表版本）。（2）、通過上下按鍵修改密碼000為001，進入“參數設置”。（3）、通過上、下、確認和取消按鍵等修改本機地址、背光顯示和異頻門限等參數。2 單線接地故障點巡查使用前確保巡查裝置各儀器電量足夠2.1 確認線路已經停電（線路負荷電流檢測）使用絕緣令克棒將鉗表卡入被測線路，信號接收定位器檢測負荷電流，實時顯示線路負荷電流值（必須為0，確保停電狀態）。此功能也可以檢測正常運行線路的負荷電流。2.2 單線接地故障點定位（1）、在信號發生裝置關機狀態下，將掛鉤拉閘桿接入故障線路（同時接入三相），打開裝置電源，選擇進入“輸出異頻信號”，調節“電流調節”旋鈕，確保電流大小在15-50mA之間。（2）、建議使用二分法，將鉗表沿故障線路巡查，實時查看信號接收定位器顯示的異頻電流值。當某一點的兩側異頻電流值發送跳變，則確定這一點就是接地故障點。 （3）、檢測完成，關閉所有設備電源，對信號發生裝置進行充電。

<貴港>天正華意電氣設備有限公司 線路接地故障查找儀貴港
線路接地故障查找儀貴港 <貴港>天正華意電氣設備有限公司

貴港異頻線路參數測試儀功能：包含UA（黃色）、UB（綠色）、UC（紅色）和UN（黑色）共4個端子，提供儀器測試輸入電壓；注 意：測試過程中嚴禁用手觸碰端子金屬部分，以防電擊；3.7、測量輸入保險管安裝位置：如圖3—1—。功 能：測試過程中保護儀器本身，防止不正常情況下通過輸入端損壞儀器；注 意：測量過程中如出現顯示器上那一相電壓顯示的數據不正確（如數據亂跳動或者始終不變等），則可能此相的保險管已經燒毀；更換保險管時可用十字螺絲刀輕輕擰開外面的黑色護套，然后裝入新的保險管重新擰上外殼即可；3.8、輸入電源開關安裝位置：如圖3—1—。功 能：打開此關，儀器上電進入工作狀態。關閉此開關，也同時關閉儀器內部所有電源系統，緊急情況應立即關閉此開關并拔掉輸入電源線；注 意：此開關是自帶漏電保護的空氣開關，當出現后端漏電的情況下此開關將自動斷開，可再次檢查接線后再合上開關；3.9、電源輸入插座（AC220）安裝位置：如圖3—1—。功 能：使用標準大功率專用插座與市電或發電機相連接；注 意：電源線插頭是大號空調插座，一般三角插座可能插不進，可使用儀器附帶的接線排插延長接線；3.10、打印機安裝位置：如圖3—1—。功 能：顯示可打印數據時，將光標移動至“打印”項按確認鍵打印。注 意：打印機為全自動熱敏打印機，打印紙寬55mm。更換打印紙時請使用熱敏打印機專用打印紙，首先按下打印機下部凸起的按鈕，打印機蓋板將自動彈起，然后按順序將打印紙放入打印紙倉內并留少許部分在外面，合上打印機蓋板。四 使用說明4.1、主菜單圖4—14.2、線路設置圖4—24.3、項目測試主界面（如圖 4—1）九宮格顯示六個測試項目一目了然，行從左至右分別是正序阻抗、零序阻抗和線路互感；第二行從左至右分別是正序電容、零序電容和耦合電容。用戶在根據接線提示正確接好儀器外部接線的情況下，只需點一下相應的項目就能進入下一級開始測試菜單（如圖4—3），本菜單采取長按并顯示進度條的形式，杜絕了操作人員無意識情況下誤操作的情況發生，保障了操作人員以及儀器本身的。

貴港異頻線路參數測試儀測試電源輸出（A、B、C、N）插孔（電流測量端子）安裝位置：如圖3—1—。功 能：包含A（黃色）、B（綠色）、C（紅色）和N（黑色）共4個端子，提供儀器測試輸出電源；注 意：測試過程中此輸出端子有較大電流輸出，嚴禁用手觸碰端子金屬部分，以防電擊；3.6、電壓測量輸入（UA、UB、UC、UN）插孔（電壓測量端子）安裝位置：如圖3—1—。功 能：包含UA（黃色）、UB（綠色）、UC（紅色）和UN（黑色）共4個端子，提供儀器測試輸入電壓；注 意：測試過程中嚴禁用手觸碰端子金屬部分，以防電擊；3.7、測量輸入保險管安裝位置：如圖3—1—。功 能：測試過程中保護儀器本身，防止不正常情況下通過輸入端損壞儀器；注 意：測量過程中如出現顯示器上那一相電壓顯示的數據不正確（如數據亂跳動或者始終不變等），則可能此相的保險管已經燒毀；更換保險管時可用十字螺絲刀輕輕擰開外面的黑色護套，然后裝入新的保險管重新擰上外殼即可；3.8、接地接線柱安裝位置：如圖3—1—。功 能：儀器保護接地；注 意：儀器內部自帶接地保護裝置，測試中應當保證接入可靠地網；3.9、輸入電源開關安裝位置：如圖3—1—。功 能：打開此關，儀器上電進入工作狀態。關閉此開關，也同時關閉儀器內部所有電源系統，緊急情況應立即關閉此開關并拔掉輸入電源線；注 意：此開關是自帶漏電保護的空氣開關，當出現后端漏電的情況下此開關將自動斷開，可再次檢查接線后再合上開關；3.10、電源輸入插座（AC220）安裝位置：如圖3—1—。功 能：使用標準大功率專用插座與市電或發電機相連接；注 意：電源線插頭是大號空調插座，一般三角插座可能插不進，可使用儀器附帶的接線排插延長接線；3.11、打印機安裝位置：如圖3—1—。功 能：顯示可打印數據時，將光標移動至“打印”項按確認鍵打印。注 意：打印機為全自動熱敏打印機，打印紙寬55mm。更換打印紙時請使用熱敏打印機專用打印紙，首先按下打印機下部凸起的按鈕，打印機蓋板將自動彈起，然后按順序將打印紙放入打印紙倉內并留少許部分在外面，合上打印機蓋板

<貴港>天正華意電氣設備有限公司 線路接地故障查找儀貴港

貴港異頻線路參數測試儀功能：包含UA（黃色）、UB（綠色）、UC（紅色）和UN（黑色）共4個端子，提供儀器測試輸入電壓；注 意：測試過程中嚴禁用手觸碰端子金屬部分，以防電擊；3.7、測量輸入保險管安裝位置：如圖3—1—。功 能：測試過程中保護儀器本身，防止不正常情況下通過輸入端損壞儀器；注 意：測量過程中如出現顯示器上那一相電壓顯示的數據不正確（如數據亂跳動或者始終不變等），則可能此相的保險管已經燒毀；更換保險管時可用十字螺絲刀輕輕擰開外面的黑色護套，然后裝入新的保險管重新擰上外殼即可；3.8、輸入電源開關安裝位置：如圖3—1—。功 能：打開此關，儀器上電進入工作狀態。關閉此開關，也同時關閉儀器內部所有電源系統，緊急情況應立即關閉此開關并拔掉輸入電源線；注 意：此開關是自帶漏電保護的空氣開關，當出現后端漏電的情況下此開關將自動斷開，可再次檢查接線后再合上開關；3.9、電源輸入插座（AC220）安裝位置：如圖3—1—。功 能：使用標準大功率專用插座與市電或發電機相連接；注 意：電源線插頭是大號空調插座，一般三角插座可能插不進，可使用儀器附帶的接線排插延長接線；3.10、打印機安裝位置：如圖3—1—。功 能：顯示可打印數據時，將光標移動至“打印”項按確認鍵打印。注 意：打印機為全自動熱敏打印機，打印紙寬55mm。更換打印紙時請使用熱敏打印機專用打印紙，首先按下打印機下部凸起的按鈕，打印機蓋板將自動彈起，然后按順序將打印紙放入打印紙倉內并留少許部分在外面，合上打印機蓋板。四 使用說明4.1、主菜單圖4—14.2、線路設置圖4—24.3、項目測試主界面（如圖 4—1）九宮格顯示六個測試項目一目了然，行從左至右分別是正序阻抗、零序阻抗和線路互感；第二行從左至右分別是正序電容、零序電容和耦合電容。用戶在根據接線提示正確接好儀器外部接線的情況下，只需點一下相應的項目就能進入下一級開始測試菜單（如圖4—3），本菜單采取長按并顯示進度條的形式，杜絕了操作人員無意識情況下誤操作的情況發生，保障了操作人員以及儀器本身的。

<貴港>天正華意電氣設備有限公司 線路接地故障查找儀貴港
線路接地故障查找儀貴港 <貴港>天正華意電氣設備有限公司

貴港異頻線路參數測試儀但是如果考慮到線路較長，由于桿塔之間導線的懸垂所增加的實際線路長度大于輸電線路的地理長度，利用同一種波速測試短線路和超長線路的測試誤差相差較大。有必要在現場重新測試該線路的實際電波傳播速度，并以此速度測試該線路故障距離，以減小測試誤差。1．儀器在波速測量時的接線方式：見圖十九圖十九 電波測速接線方式示意圖測試被測線路的電波傳播速度時，儀器應該處在低壓脈沖法工作方式。儀器的Q9測試夾子線的紅夾子夾在線路的任一相，黑夾子夾在線路的接地線或另外一相上。2．“波速測量”：“波速測量”方法如下：將儀器檢測方法預置在“檢測方法”的“低壓脈沖法”測試狀態，選取適當的“長度選擇”，點擊“波速測量”，屏幕將彈出 “請選擇計算方式”提示菜單（如圖二十所示）。觸摸筆點擊菜單中的“用實時通訊數據計算速度”和“測量吧”模擬鍵后，儀器開始輸出測試脈沖，并在屏幕上顯示出發射脈沖與回波脈沖。將波形適當擴展，并用游標卡尺卡住發射脈沖和回波脈沖的前沿拐點。兩游標間顯示的數字為兩脈沖間的間隔時間（如圖二十一所示）。此時，用觸摸筆點擊“計算速度”模擬鍵，儀器界面又彈出提示“請輸入兩游標間的距離”（線路的地面長度）的子菜單。如圖二十二、圖二十三所示。用數字鍵輸入線路的準確地面長度后，點擊菜單中的“確認”鍵。屏幕馬上置換成波速測量結果顯示界面。在子菜單和“設備當前參數”欄中顯示出該線路中的電波傳播速度數值。如圖二十四所示。此數值作為以后測試該線路故障時的波速選用值。點擊子菜單中的“離開”模擬鍵，屏幕回到初始界面后便可按提示進行測試 點擊“采樣”鍵，儀器將進入傳播速度輸入界面。點擊“確定”鍵，儀器便自動進行數據采集。測試結果界面如圖二十五所示。此時便可用觸摸筆啟動游標對故障波形進行距離測量。

貴港異頻線路參數測試儀本儀器根據電波在線路中的傳播過程中遇到特性阻抗發生變化的地方會產生反射波的原理對故障距離進行測試。如果已知電波在線路上的傳播速度，便可由兩次反射波的特征拐點計算出故障點到測試端的距離來。其公式為：S ＝0.5×V×T式中S代表故障點到測試端的距離；V代表電波在線路上的傳播速度；T代表電波在故障點與測試端間來回反射的時間。人們可根據屏顯波形，用雙游標卡住兩次反射波的特征拐點，稍加人工干預就可以由計算機自動完成測距過程。測試過程迅速，結果準確。六、功能鍵及系統界面的介紹1.儀器面板結構示意圖如圖二所示2．面板結構說明面板的左邊是儀器的顯示屏，此顯示屏為觸摸屏。各種功能鍵都在熒屏的右側和下側。面板的右邊為儀器的電源開關、位移和幅度調節旋鈕、復位按鈕、“USB”接口和信號接口、機內電池充電接口以及工作狀態指示燈。其屏幕下方還有當前設置參數提示。3．熒屏觸摸鍵說明熒屏觸摸按鍵分為三大功能模塊，操作內容定義清晰，實際操作時反而簡單，相當于屏幕菜單的快捷鍵操作。熒屏右側按鍵模塊，只是在儀器進入設置界面時，對被測電纜的長度選擇確定后就可采樣了。打印波形、打開文件的選擇操作和保存文件的操作。只要點擊相關模擬鍵，屏幕將彈出二級菜單引導操作人員逐項選擇相關命令，儀器便開始執行此項菜單的相關命令，完成操作者意圖七、測量方法與步驟：接通電源后機器自動進入測試界面，即可進行測量。其測試界面。

<貴港>天正華意電氣設備有限公司 線路接地故障查找儀貴港

貴港異頻線路參數測試儀工作條件：溫度 －10～＋45℃，相對濕度 80％，大氣壓力 750±30mmHg四、儀器的配套裝置：1. 測試儀主機 1臺2. Q9頭測試線 2根3．加長線25米 1根 4．220V電源線 1根5. 電流取樣盒 1個6. 使用說明書 1本五、儀器工作原理的簡要說明1.儀器組成框圖系統說明：本測試儀由特征信號取樣處理器（主機）及通用筆記本電腦組成一個完整的輸電線路故障檢測系統。由專用軟件完成高壓輸電線路常見故障的測試工作，較準確地測量并顯示出故障點距測量端的距離。操作簡單，查找故障極其方便。是高壓輸電線路管理維護部門不可或缺的測量設備。基于雷達測距原理，根據輸電線路的故障性質可選擇不同的測試方法。一般來說，對于輸電線路的斷路、金屬性接地故障采用“脈沖測距法”。而對于常見的絕緣瓷瓶故障所表現的高阻泄漏性故障及高阻閃絡性故障，必須利用高壓發生器提供一定幅度的沖擊高壓，迫使故障點閃絡放電，形成單次高速閃絡波形，即通常所說的“沖擊高壓閃絡測距法”。本機采用超高速A/D數模轉換電路及單片機管理系統，首先將測試到的單次特征波形變成數字信號，再由筆記本電腦內專用數據處理程序對數據信號進行分析，并實時在屏幕上顯示出測試結果來。我們還可以利用計算機的強大功能對顯示的波形進行存儲、任意壓縮擴展、位移等。由于界面十分友好，全中文菜單提示，觸摸屏操作，相當簡單。2.測試原理輸電線路故障一般可分為三大類：低阻、短路，斷路，及高阻故障。

<貴港>天正華意電氣設備有限公司 線路接地故障查找儀貴港
<貴港>天正華意電氣設備有限公司

貴港異頻線路參數測試儀各母線的啟動電壓值出廠設置為30V。啟動電流值出廠設置為10A。菜單如圖5.16所示：圖5.16按“↑”鍵或“↓”鍵選擇啟動電壓或啟動電流，用“←”鍵或“→”鍵選擇要修改的母線號，按“確認”鍵進入修改狀態。此時按方向鍵修改數值，每按一次數值變化一次，“↑”增1；“↓”減1；“←” 增10；“→”減10。調到所需數值后按“確認”鍵保存，自動跳到下一項，若不保存，則可按“取消”退出。c)“電壓等級”：設值每段母線所屬系統的電壓等級，電壓等級共4個。分為0，1，2，3。 各母線的電壓等級出廠設置為0。菜單如圖5.17所示：圖5.17按“↑”鍵或“↓”鍵選擇母線，用“←”鍵或“→”鍵修改電壓等級，按“確認”鍵保存。d)“接地方式”： 設置每段母線的接地方式，接地方式有兩種選擇：不接地、消弧接地；其中“不接地”項默認包括不接地和高阻接地兩種接地方式。母線的接地方式出廠設置全部為不接地。 按“↑”鍵或“↓”鍵選擇母線，用“←”鍵或“→”鍵修改接地方式，按“確認”鍵保存。e)“母線線路”：設置每段線路所屬母線（如圖5.17）；代號：表示的是裝置出線的線路序號，如圖5.17中的“01＃線路”，它對應裝置后面端子的第1號出線CT1。母線號：指裝置出線所屬哪段母線，母線號1、2、3、4對應裝置后面的PT1-PT4段母線。母線代號設置為“5”時，表示該出線不屬任何母線，即無出線。圖5.18按“↑”鍵或“↓”鍵選擇線路，按“確認”鍵進入修改狀態。用“←”鍵或“→”鍵選擇線路所對應的的母線號，修改完畢后按“確認”鍵保存，并自動退出修改狀態。按“取消”退出。f)“線路名稱”：可根據需要定義每條線路的名稱以方便查詢，名稱長度多可設為4字符，每位可用0~9的數字或A~Z的字母來表示。代號為4段母線和出線順序號。如圖5.19所示：圖5.19按“↑”鍵或“↓”鍵選擇修改項，按“確認”鍵進入修改狀態。用“←”鍵或“→”鍵選定需要修改的字母或數字，按“↑”鍵或“↓”鍵進行修改，修改完畢后按“確認”鍵保存，自動跳到下一位。第四位修改完畢后自動跳出修改狀態。按“取消”退出。修改名稱為按位修改，每設定一位均要按確定保存，否則修改無效。g) “CT變比”：設置每一條線路的CT變比數值；實際變比值為設置值比

線路接地故障查找儀貴港

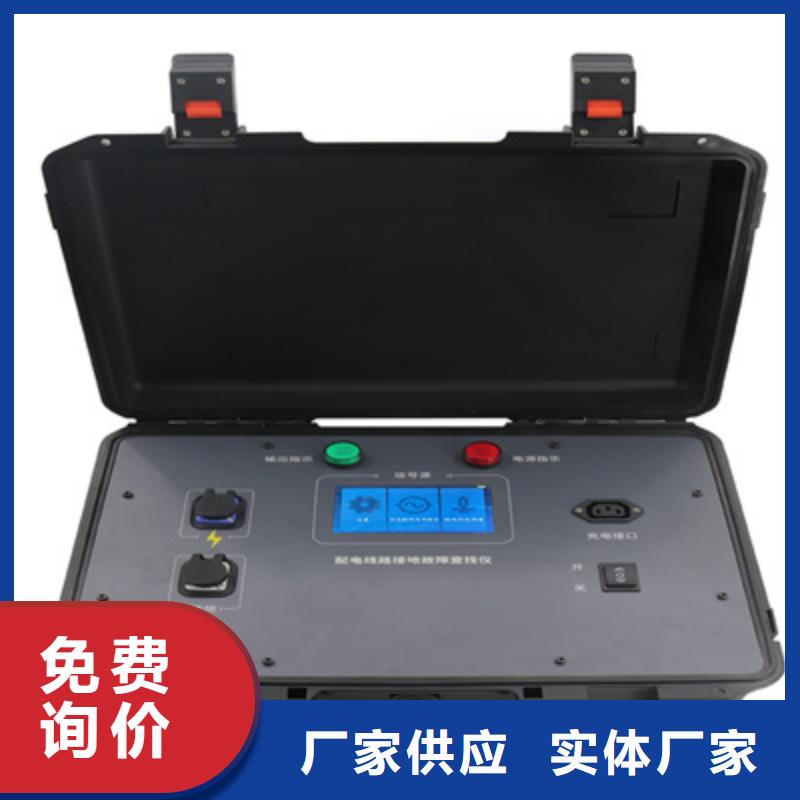

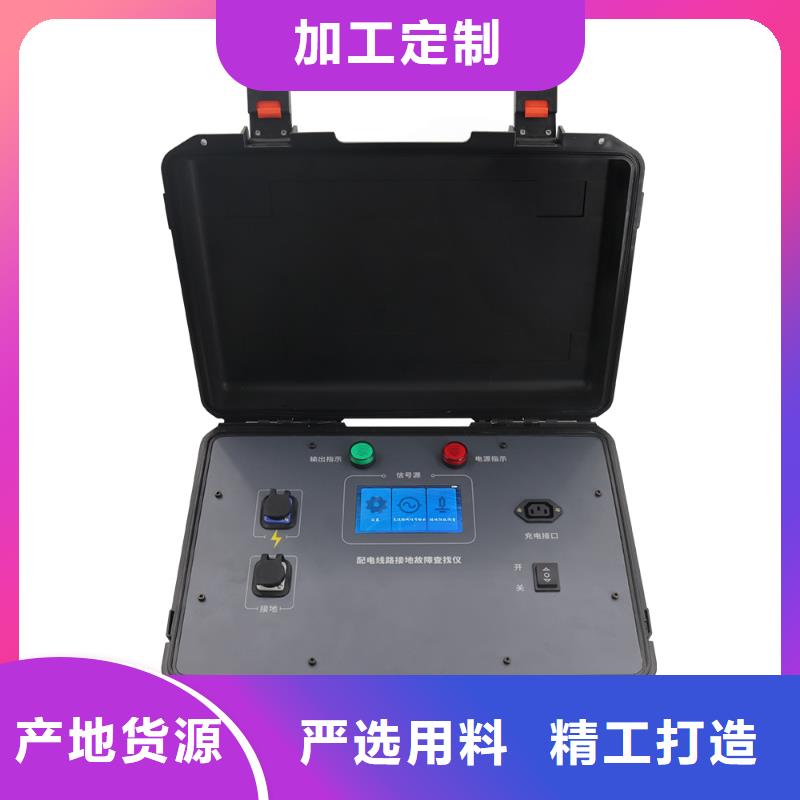

貴港異頻線路參數測試儀它解決了因長時間找不到接地故障點而不能及時恢復送電引起的的客戶投訴和因售電量減少造成的經濟效益問題；也解決了因人海戰術即人工逐級登桿查找接地故障而耗費大量人力物力的問題。使用該儀器就可以在極短的時間內找出接地故障點。儀器內置電池供電，一次可以工作6小時以上，重量小于8公斤，實用方便，從而很好的解決了上述問題，并使停電查線更為準確、快捷、方便、輕松，具有傳統方法所無可比似的優越性。2.1設備組成單相接地故障點巡查裝置是由信號發生裝置、信號采集器、信號接收定位器三部分組成。（1）信號發生裝置：在故障線路停電狀態下，該裝置向10kV故障線路注入檢測信號，用以檢測接地故障。（2）信號采集器：為手持可移動測量裝置，檢測異頻電流信號用于定位單相接地點。在線路正常運行時，可實時檢測線路負荷電流。（3）信號接收定位器： 用于接收并顯示信號采集器發送異頻電流、負荷電流和鉗表電壓及本機電壓等測量數據，確定故障點方向及位置。2.2操作原理當線路發生接地故障時，在停電狀態下，信號發生裝置向故障線路發送一個具有一定功率的異頻信號，該信號會通過接地點流向大地，即信號源、線路、接地點和大地之間形成回路。

<貴港>天正華意電氣設備有限公司 線路接地故障查找儀貴港 <貴港>天正華意電氣設備有限公司

貴港異頻線路參數測試儀 使用說明4.1、主菜單圖4—14.2、線路設置圖4—24.3、項目測試主界面（如圖 4—1）九宮格顯示六個測試項目一目了然，行從左至右分別是正序阻抗、零序阻抗和線路互感；第二行從左至右分別是正序電容、零序電容和耦合電容。用戶在根據接線提示正確接好儀器外部接線的情況下，只需點一下相應的項目就能進入下一級開始測試菜單（如圖4—3），本菜單采取長按并顯示進度條的形式，杜絕了操作人員無意識情況下誤操作的情況發生，保障了操作人員以及儀器本身的。按住開始測試不放，當進度條跑滿整個方格的時候，儀器將自動進入的測試過程。為更好的保證測量精度和測量性，儀器首先將對外界干擾信號進行檢測并分析；當然，儀器內部采用的是高端的專業DSP快速處理器來處理，相對用戶來說整個干擾檢測過程就是一瞬間的事情，用戶根本不用擔心此過程會占據過多的時間而導致測試過程時間過長。干擾檢測完成后儀器立即啟動變頻輸出裝置；首先變頻到55Hz使輸出端快速平緩地輸出至200伏電壓或者4安培電流，整個過程儀器內部均采用實時監控的手段，保證輸出的穩定可靠。升壓或升流成功后，保持200伏電壓或4安培電流然后進行55Hz（如圖4—4）環境下的檢測分析；當55Hz檢測分析完成后，儀器自動變頻到45Hz進行45Hz（如圖4—5）環境下的檢測分析；經過儀器內部中央處理器的高精度處理，得出并顯示各項測試結果及數據（如圖4—6），包括55Hz所有數據和45Hz所有數據，用戶可以自行選擇查看并打印。整個測試過程的所有數據均是采取的實時檢測并顯示的方式，用戶可以很直觀的觀察監視整個測試過程發生的變化。

線路接地故障查找儀貴港

貴港異頻線路參數測試儀裝置自動進行自檢，在裝置狀態條（“TH-ZJD”條）處顯示裝置信息：（1）正常時顯示TH-ZJD；（2）定值錯誤時顯示為：定值錯誤。在系統狀態條（“系統運行正常”條）處顯示系統信息：（1）發生接地時顯示：系統接地；（2）發生諧振時顯示：系統諧振；（3）發生PT斷線時顯示為：PT斷線；5.2.1主菜單由正常界面按“確認”鍵，進入主菜單界面。用“上”，“下”鍵選擇菜單，按“確認”鍵進入相應菜單。按“取消”鍵，退出主菜單界面，回到正常界面。主菜單如圖5.3所示：圖5.35.2.2運行菜單運行功能菜單，是為運行人員準備的操作菜單。它只能修改部分參數，和瀏覽一些必要的參數及運行狀態。按“確認”鍵進入運行菜單，界面如圖5.4，5.5所示：圖5.4 圖5.5使用面板上的方向鍵( “” “”以下簡稱“方向鍵”)選擇菜單，把光標移到相應的菜單項按“確認”鍵進入相應的菜單項：a) “接地故障追憶”：可顯示近20次接地故障信息。失電后記錄不丟失。接地故障信息顯示如圖5.6 、5.7所示：圖5.6 圖5.7母線號：接地線路所在的母線號。母線電壓：接地線路所在的母線電壓。接地線路：接地線路或母線的名稱代碼，以及接地相（在有相電壓板的條件下）。開始時間：接地線路發生接地時的日期和時間。結束時間：接地線路結束接地時的的日期和時間。信息序號：左下角記錄的信息總數量，和當前的記錄號，值為20，記錄近所發生的接地開始，終止信息。進入菜單時，彈出的為近的記錄信息。打印接地記錄：對當前記錄進行打印。鍵盤操作：使用“→”“←”方向鍵可選定查看一條接地記錄，使用“↑”“↓”方向鍵可翻頁查看本條記錄的全部信息（如圖5.6、圖5.7）。當光標處于“打印接地記錄”時，按“確認”鍵進行打印。如果故障追憶表內無接地內容，則顯示“無記錄”，按任意鍵返回。b) “諧振故障追憶”：可顯示近20次諧振故障信息。失電后記錄不消失。

<貴港>天正華意電氣設備有限公司 <貴港>天正華意電氣設備有限公司

貴港異頻線路參數測試儀儀器內部會自動在內部切換接線。圖5—1、正序阻抗接線5.2、零序阻抗接線圖（如下圖）圖5—2、零序阻抗接線5.3、線路互感接線（如下圖）圖5—3、線路互感接線5.4、正序電容接線（如下圖），零序阻抗也可采用此種接線方法接線，儀器內部會自動在內部切換接線。圖5—4、正序電容接線5.5、零序電容接線（如下圖）圖5—5、零序電容接線5.6、耦合電容接線（如下圖）圖5—6、耦合電容接線儀器測試采用四極法原理，被測線路需要電流引下線3根，電壓引下線3根，電流測試線位于測試電源側，電壓引下線位于線路側，以測量端的測試線和接觸電阻的影響。如果測試引下線只引出3個端子，盡量用截面積足夠大的導線，并保證與線路測量端可靠連接，避免引入較大的接線誤差。儀器測試接線極為簡捷，只需一次接入上述測試線，通過儀器自動控制測量方式和被測線路對端接線方式配合，即可完成所有序參數測量，大大提高測試效率和操作性。儀器內部已經將N、UN、左上角的儀器接地端等三個柱子可靠連接，現場接線時可以只連接左上角的儀器接地端到大地就可以了。連接儀器和被測線路時，保證線路測量端可靠接地（掛接地線），測試完成后恢復，取接地線；儀器可靠接大地，注意各個測試信號接地線要按照接線指示圖完成。在雷雨天氣或者沿線路有雷雨天氣時，不能進行測量，以保證人員和設備。PC機軟件說明本軟件由儀器出廠時存儲于U盤根目錄下。主要功能：1、導入儀器測試數據文件； 2、顯示詳細數據，可供用戶自行選擇；3、選取相應的測試項目，生成標準報告文件；4、生成單個項目詳細數據報告文件；6.1、軟件主界面（無數據） （有數據）軟件主界面分四大塊：1，導入數據顯示區；顯示所有導入的測試項目標題，包括有時間、線路長度和測試項目名稱，用戶能清楚地找到自己所需要的項目，然后添加到右邊區域并顯示，多能同時添加四個測試項目。

貴港異頻線路參數測試儀阻抗測量： 試驗儀器：儀器名稱型號編號生產廠家技術參數試驗環境：環溫:濕度:正序阻抗測量（全長：KM） ＋j 正序阻抗（Ω）正序電阻（Ω）正序電抗（Ω）正序電感（H）全長測量值每KM換算值零序阻抗測量（全長：KM） ＋j 零序阻抗（Ω）零序電阻（Ω）零序電抗（Ω）零序電感（H）全長測量值每KM換算值正序電容測量（全長：KM） ＋j 正序阻抗（Ω）正序電阻（Ω）正序容抗（Ω）正序電容（H）全長測量值每KM換算值零序電容測量（全長：KM） ＋j 零序阻抗（Ω）零序電阻（Ω）零序容抗（Ω）零序電容（H）全長測量值每KM換算值（五）試驗結論及分析批準: 復審:初審: 試驗:附錄B：隨機配件序號名 稱數量1主機1臺2電源箱1臺3主機底座1個4附件箱1個5主機與電源箱防誤插連接線（紅色）2根6測試輸出線/電壓輸入線（帶附套）3組7地線（0.5M/連接主機與電源箱）1根8地線（4M）1根9AC220V電源線1根10使用說明書1份11出廠合格證1份12打印紙1卷13U盤1個14保險管備用備用注意：具體隨機配件視出貨型號的差異可能有所不同。

<貴港>天正華意電氣設備有限公司 線路接地故障查找儀貴港

貴港異頻線路參數測試儀它解決了因長時間找不到接地故障點而不能及時恢復送電引起的的客戶投訴和因售電量減少造成的經濟效益問題；也解決了因人海戰術即人工逐級登桿查找接地故障而耗費大量人力物力的問題。使用該儀器就可以在極短的時間內找出接地故障點。儀器內置電池供電，一次可以工作6小時以上，重量小于8公斤，實用方便，從而很好的解決了上述問題，并使停電查線更為準確、快捷、方便、輕松，具有傳統方法所無可比似的優越性。2.1設備組成單相接地故障點巡查裝置是由信號發生裝置、信號采集器、信號接收定位器三部分組成。（1）信號發生裝置：在故障線路停電狀態下，該裝置向10kV故障線路注入檢測信號，用以檢測接地故障。（2）信號采集器：為手持可移動測量裝置，檢測異頻電流信號用于定位單相接地點。在線路正常運行時，可實時檢測線路負荷電流。（3）信號接收定位器： 用于接收并顯示信號采集器發送異頻電流、負荷電流和鉗表電壓及本機電壓等測量數據，確定故障點方向及位置。2.2操作原理當線路發生接地故障時，在停電狀態下，信號發生裝置向故障線路發送一個具有一定功率的異頻信號，該信號會通過接地點流向大地，即信號源、線路、接地點和大地之間形成回路。

<貴港>天正華意電氣設備有限公司

貴港異頻線路參數測試儀注意事項① 在每次使用前應檢查單相接地故障信號發生裝置、信號采集器、信號接收定位儀電池電量足夠。② 本設備必須在故障線路停電的情況下操作，信號輸出線與被檢測故障線路的連接與斷開應采用絕緣桿操作。③ 設備在注入異頻電流時具有一定的電壓，操作時確保接地良好并注意。④ 在使用設備信號源前，先把電流調節旋鈕調到小等線路接好，根據實際情況調節電流，確保 操作。⑤ 在使用信號采集器檢測時，必須在靜止狀態下檢測多次確保數據穩定準確。⑥ 操作完畢后，要將信號輸出端對地放電。⑦ 為減少故障定位儀的電量消耗，建議在現場暫停巡檢時退出異頻發送，再次繼續檢測時重新打開電源使其工作。⑧ 啟用一臺發生裝置配置多臺信號采集接收器時，需確保信號采集器和信號接收器地址一一對應且不能重復。信號采集器地址在儀器背面顯示(編碼尾號數字)且不能修改，信號接收器地址在“檢測本機電壓”中顯示可以通過上下按鍵修改（范圍為1-9）。⑨ 長期未使用本巡查裝置時，取下信號采集器和信號接收定位器的干電池，并定期對信號發生裝置充電。⑩ 請使用之前，詳細閱讀本儀器說明書。使用中，如果發現儀器故障，請及時與本公司聯系，本公司負責修理與更換，不得自行拆卸。六、常見故障處理①當信號發生裝置，打開電源，指示燈不亮，可能電池沒電，請充電。②當信號采集器與信號定位器通訊不上，可能電池沒電，請更換電池。
