真空斷路器的整體結構也是比較的簡單，器很重要的配件就是屬于滅弧，還有的就是真空斷路器的真空度很重要，真空度就是和真空斷路器的絕緣的能力差不多，真空度低那么就
空斷路器在大規模光伏發電系統中有著重要應用，本文簡要闡述了真空斷路器的瞬態響應在光伏發電系統中的影響，分析了斷路器操作產生的動態響應對高壓變壓器造成的損害，并對LC 濾波模塊在真空斷路器操作時產生的過電壓、重燃等動態特性的抑制作用進行了測試與討論。  近年來，隨著人民生活與工業生產對綠色能源的迫切需求，光伏發電技術得以快速發展。在過去的15 年間光伏市場規模以指數形式迅速擴大。其發電形式也
從小型私人化發電設備向大型光伏發電系統進化，有些地區甚至已經實現500 千瓦以上規模的大型光伏發電中心。在光伏發電過程中，由半導體材料轉化太陽能得到的直流電力需要先經由DC/AC 逆變器轉換為交流電，之后還需要通過升壓變壓器將其至電網輸電所需的電壓級別才能將電力輸送至傳統電力網絡。在這類高壓電力系統中，電路的關斷操作通常由真空斷路器完成。真空斷路器的重量并不重，一般真空斷路器適合使用在操作次數多的地方，滅弧的時候完全是不需要進行檢查以及維修的優勢，真空斷路器通常在配電網當中使用比較廣泛，真空斷路器也是三相系統的配電裝置之一，可以使用在變電站等等地方起到對設備控制以及保護的作用，如果想要對高壓的設備進行控制以及保護的作用需要裝配在中置柜以及固定柜當中 真空斷路器在實際使用中比較常見的故障有很多，真空斷路器切斷電流來滅
弧，沒有定性真空度降低的問題其危險程度不低，真空度會降低的原因就是真空泡的材質和生產工藝有瑕疵，其有小點波形管的材質和工藝也是一樣，操作次數多也會出現漏點，使用電磁操作機構距離不小，會對開關的跳和行程造成一定的影響，這也會導致真空度下降過快。

高壓真空斷路器是關系到電力系統能否得到有效控制的關鍵性電器之一，只有保持它的良好運行狀態才能夠保證電路系統的正常運轉。依據斷路器的關鍵性功能，工作中務必要實時的檢測真空斷路器的運行狀態，及時的發現出現的問題采取相應的措施進行解決。本文跟大家分享高壓真空斷路器現場故障的處理方法，希望能為廣大網友提供參考。一、一般性的
真空斷路器的故障  斷路器故障(如斷路器拒合、據分、誤合誤分)；儲能機構故障；真空度降低，滅弧能力受損；斷路器滅弧室滅弧能力下降等。二、故障原因分析  1、斷路器拒分、拒合  導致斷路器拒動主要原因有斷路器二次回路故障和機械部分故障兩方面。要根據不同的原因分情況進行解決。當檢測二次回路沒有出現故障的之后，要觀察操動機構主拐臂連接的萬向軸頭間隙的長度，有的時候該間隙過大的時候
任然能使得操動機器正常運轉，但是在這樣的情況先容易使得斷路器分合閘聯桿無法被帶動起來，終造成斷路器無法有規律的分合閘，所以要將該間隙維持在一定的范圍之內。  2、斷路器誤分  斷路器在一般的運轉情況之下，在還沒進行外施操作電源及機械分閘的時候，不要急于將斷路器分閘。要保證各項操作進行準確無誤之后，認真的檢測二次回路及動作機構。要是操動機構出現短路，此時分閘電源就會通過分閘線圈與短
路點形成回路，造成真空斷路器誤分合閘。導致接線短路主要的主要因素就是斷路器機構箱頂部漏雨，雨水和輸出拐臂連接成一條線恰好接觸到機構輔助的開關。  3、斷路器機構儲能后，儲能電機不停  操動機構儲能電機只有在斷路器在合閘后才能進行運轉，簧能量積聚滿格之后就會發出簧已儲能指示。當簧能量滿足之后，行程開關處于閉合狀態，儲能回路接通，電機帶電并保持運轉。  4、斷路器直流電阻增大
  由于真空滅弧室的觸頭為對接式，所以在觸頭接觸電阻超出了實際的承載量范圍的話就會導致載流時觸頭的溫度上升，這樣通常會造成導電和開斷電路情況的出現，因此接觸電阻值務必不能大于出說明書規定的大值。觸頭簧的壓力的大小直接影響到接觸電阻的大小。所以說有在測量之前要仔細的檢查超行程是不是滿足要求。接觸電阻值的要是出現持續升高的情況也是在一定程度上反應著出觸頭電磨損度，它們之間的關系是相互影響的。

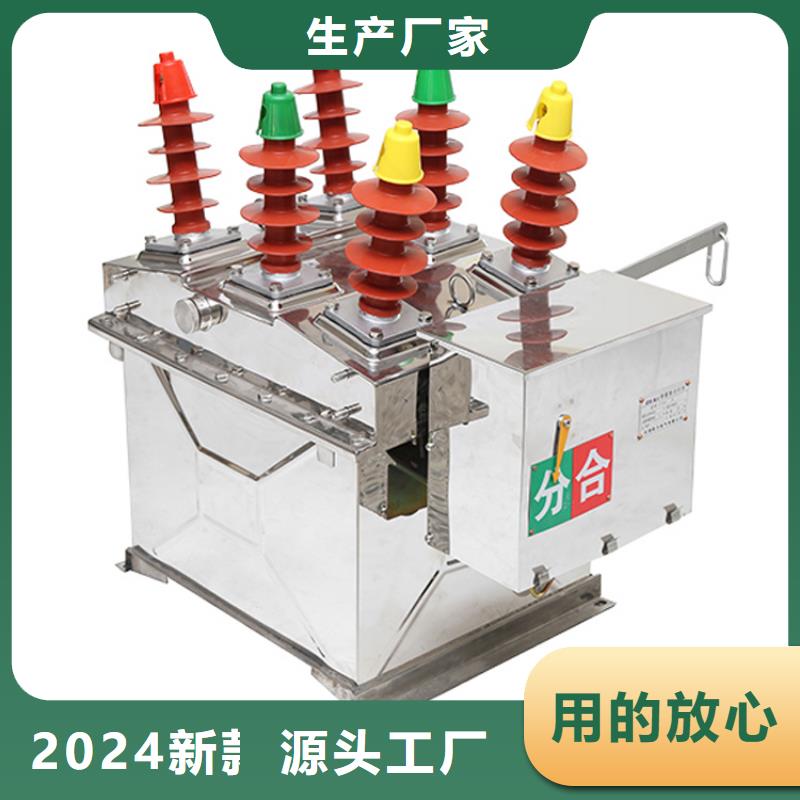

真空斷路器”因其滅弧介質和滅弧后觸頭間隙的絕緣介質都是高真空而得名；其具有體積小、重量輕、適用于頻繁操作、滅弧不用檢修的優點，在配電網中應用較為普及。 真空斷路器是3～10kV，50Hz三相交流系統中的戶內配電裝置，可供工礦企業、發電廠、變電站中作為電器設備的保護和控制之用，特別適用于要求無油化、少檢修及頻繁操作的使公司技術力量雄厚，設備配套完善，產品型號多樣，隨著公司的不斷發展，產品設計科學、制作精良、造型美觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。用場所，斷路器可配置在中置柜、雙層柜、固定柜中作為控制和保護高壓電氣設備用。為滿足真空滅弧室對機械參量的要求，保證真空斷路器電氣機械性能，確保運行可靠性，真空斷路器須具有穩定、良好的機械特性。主要機械特性列于上表，亦以三種斷路器技術指標為例。 4.各機械特性對產品性能的影響 產品機械特性的優劣，對產品各項電氣性能有重要的關系，而且影響產品運行可靠性。衡量真空斷路器的性能，真空滅孤室本身的性能固然重要，然而機械特性同樣具有舉足輕重的作用。下面對各機械特性參數與產品性能的關系分述如下：開距觸頭的開距主要取決于真空斷路器的額定電壓和耐壓要求，一般額定電壓低時觸頭開距選得小些。但開距太小會影響分斷能力和耐壓水平。開距太大，雖然可以提高耐壓水平，但會使真空滅弧室的波紋管壽命下降。設計時一般在滿足運行的耐壓要求下盡量把開距選得小一些。10kV真空斷路器的開距通常在8～12mm之間，35kV的則在30～40mm之間。接觸壓力在無外力作用時，動觸頭在大氣壓作用下，對內腔產生一個閉合力使其與靜觸頭閉合，稱之為自閉力，其大小取決于波紋管的端口直徑。滅弧室在工作狀態時，這個力太小不能保證動靜觸頭間良好的電接觸，必須施加一個外加壓力。這個外加壓力和自閉力之和稱為觸頭的接觸壓力。這個接觸壓力有如下幾個作用：(1)保證動、靜觸頭的良好接觸，并使其接觸電阻少于規定值。(2)滿足額定短路狀態時的動穩定要求。應使觸頭壓力大于額定短路狀態時的觸頭間的斥力，以保證在該狀態下的完全閉合和不受損壞。(3)抑制合閘彈跳。

真空斷路器的真空度太低的話，這會對真空斷路器的切斷能力有一定的影響，還會引起真空斷路器的使用壽命不長，如果是遇到那種比較嚴重的故障的話，這
個很多可能會出現的事故，所以一定要及時的處理這些問題，真空斷路器一定要定期檢查以及維修，一定要進行定性的測試，一定要保證真空度不會下降，還要做好行程以及跳的測試，當然的措施也是少不了的，選擇質量好的真空斷路器產品注意放電情況，停電維修要進行各項測試保持很好工作的狀態。真空斷路器的實時監測也是非常的重要，使用電磁波的辦法完全是可以達到對真空斷路器的監測作用，其次的就是達到工程的標準以及驗證，這種
在線監測的裝置必須要在整體結構不變的情況下，還有運行工作也是不變的情況下可以進行實時測試工作，真空斷路器的滅弧能力很好， 然而，在某些電網條件下，真空斷路器關斷時產生
的瞬態過電壓會對電網中的變壓器產生致命影響，導致其使用壽命降低，生產效率下降，甚至可能造成嚴重的事故。真空斷路器的瞬態過電壓已有大量文獻對此進行分析與研究，不過大部分是針對電弧爐等生產設備進行的。由于光伏發電系統內通常利用LC 濾波模塊對輸出電壓進行整流，而此模塊也多用于抑制電路內的瞬態響應，因此LC 濾波模塊對于控制真空斷路器的瞬態過電壓是否有著積極影響對于研究光伏系統內的斷路器瞬態響應有著
重要意義。本文旨在研究真空斷路器的瞬態響應在光伏發電系統中造成的影響，以12kV/1250A 規格的真空斷路器為例進行測試，并重點關注光伏器件中的LC 濾波機構在抑制瞬態響應中的作用。
