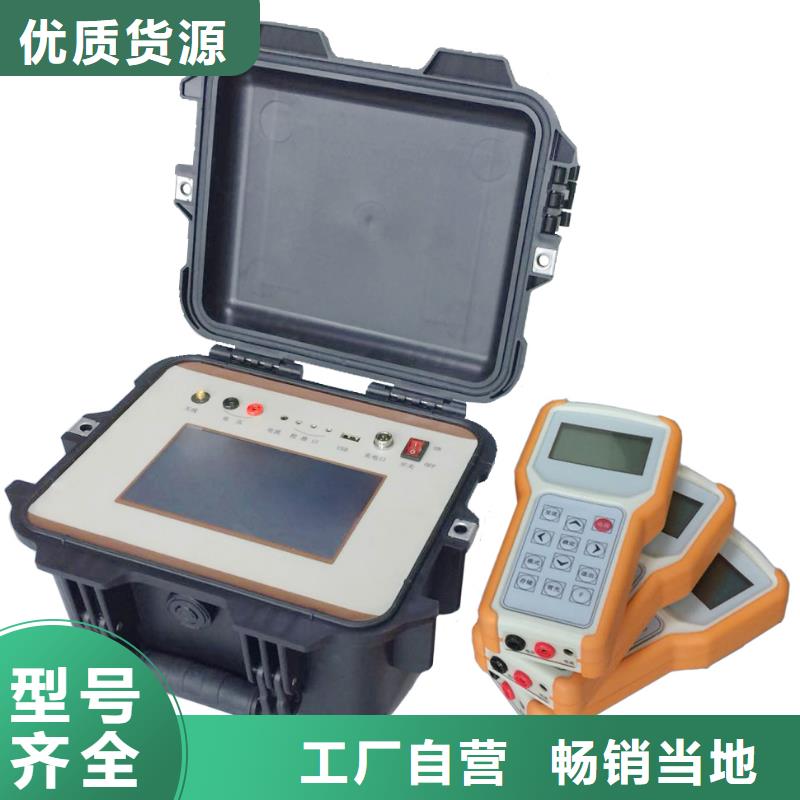

貴港相位伏安表主機操作使用5.1 開機界面：主機按on/off開關機，開機后有六種工作模式（見圖1）。通訊測量、單機測量、通訊查詢、單機查詢、二次負荷、參數設置。圖1 主機工作模式5.2 單機測量：選擇電壓作為參考基準，根據被測電流相別（見圖2），點擊記錄到對應位置（例：當輕觸綠色區域IHA時，電流的幅值及相位就落入IHA對應區域并暫存，同時顯示IHA相位圖）。圖2主機單機測量菜單6 分機操作使用開機界面（見圖3），可通過上下鍵或者是左右鍵選擇需要的工作模式，按“確定”鍵進入到電壓通訊、電流通訊、單機測量、二次負荷、無線中繼、數據回傳功能菜單（見圖4）。圖3 分機工作模式圖4 分機單機測量菜單7 主機、分機測量通訊操作使用7.1 主機、分機對時校準使用前需要先將主機與分機開機后通過校準線連接，主機在 “工作模式”或“通訊測量”界面（見圖5），分機光標指在“電壓通訊”或“電流通訊”時按“確定”鍵進入對時校準，分機顯示屏幕動態提示對時時間（見圖6），通常在90秒內完成對時校準，主機與分機的對時校準完成后拔出校準線即可進入測量通訊工作方式，當主機被誤操作斷電時需關閉分機重新進行對時校驗。

<貴港>天正華意電氣設備有限公司 便攜繼電保護測試儀貴港

貴港相位伏安表主機操作使用5.1 開機界面：主機按on/off開關機，開機后有六種工作模式（見圖1）。通訊測量、單機測量、通訊查詢、單機查詢、二次負荷、參數設置。圖1 主機工作模式5.2 單機測量：選擇電壓作為參考基準，根據被測電流相別（見圖2），點擊記錄到對應位置（例：當輕觸綠色區域IHA時，電流的幅值及相位就落入IHA對應區域并暫存，同時顯示IHA相位圖）。圖2主機單機測量菜單6 分機操作使用開機界面（見圖3），可通過上下鍵或者是左右鍵選擇需要的工作模式，按“確定”鍵進入到電壓通訊、電流通訊、單機測量、二次負荷、無線中繼、數據回傳功能菜單（見圖4）。圖3 分機工作模式圖4 分機單機測量菜單7 主機、分機測量通訊操作使用7.1 主機、分機對時校準使用前需要先將主機與分機開機后通過校準線連接，主機在 “工作模式”或“通訊測量”界面（見圖5），分機光標指在“電壓通訊”或“電流通訊”時按“確定”鍵進入對時校準，分機顯示屏幕動態提示對時時間（見圖6），通常在90秒內完成對時校準，主機與分機的對時校準完成后拔出校準線即可進入測量通訊工作方式，當主機被誤操作斷電時需關閉分機重新進行對時校驗。

<貴港>天正華意電氣設備有限公司 便攜繼電保護測試儀貴港

貴港相位伏安表必須嚴格按照手冊說明進行連線，I1、I2、I3不能插反。測試完畢后必須先將測試線撤離被測線路，才能從儀表上拔出。本儀表的相位測試關系：U1U2、U2U3、U3U1、I1I2、I2I3、I3I1、U1I1、U2I2、U3I3，都是前一路信號超前后一路信號的相位。U1、U2、U3電壓插孔和對應電流鉗上向右方向箭頭為同名端。相位測試時電流輸入鉗夾的方向與鉗夾上箭頭方向一致。本儀表能測試三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、有功功率、無功功率、視在功率、功率因數、三相電流矢量和，判別相序、感性、容性電路等。測試接線如下：單相測試：將被測電壓線L、N對應接入儀表的U1黃、COM黑插孔，電流鉗I1鉗住被測L線路。也可以連接U2綠、COM黑、I2或U3紅、COM黑、I3測試。三相四線測試：將被測電壓線UA黃、UB綠、UC紅、N黑對應接入儀表的U1黃、U2綠、U3紅、COM黑插孔，將電流鉗I1、I2、I3對應鉗住被測線路IA、IB、IC。三相三線測試：將被測電壓線UA黃、UC紅、UB綠對應接入儀表的U1黃、U3紅、COM黑插孔，電流鉗I1、I3對應鉗住被測線路IA、IC。參考接線圖見后。測試時，可以根據各種相位關系判斷感性容性負載、相序、極性，若U1I1相位顯示在00～900范圍，則被測負載為感性，顯示在2700～3600范圍，則被測負載為容性；若顯示相位都接近1200，則為正相序，且極性相同；若顯示相位接近1200和3000正相序，且極性相反(可能有電流鉗夾反或線路接線反)，其他情況為反相序(不考慮缺相)。

<貴港>天正華意電氣設備有限公司 便攜繼電保護測試儀貴港
<貴港>天正華意電氣設備有限公司 便攜繼電保護測試儀貴港

貴港相位伏安表I1I2的相位測試將旋轉開關旋至I1I2位置，將兩個電流鉗連接到儀表前端的I1、I2電流輸入插孔，再將電流鉗對應鉗住I1、I2線路，測試顯示值即為兩路電流之間的相位。（3）U1I2的相位測試將旋轉開關旋至U1I2位置，紅黑2條測試線連接到儀表的U1電壓輸入插孔，1個電流鉗連接到儀表前端的I2電流輸入插孔， 再將測試線與電流鉗對應接入U1、I2線路，測試顯示值即為電壓和電流之間的相位。（4）I1U2的相位測試將旋轉開關旋至I1U2位置，1個電流鉗連接到儀表前端的I1電流輸入插孔，紅黑2條測試線連接到儀表的U2電壓輸入插孔，再將電流鉗與測試線對應接入I1、U2線路，測試顯示值即為電流和電壓之間的相位。A.交流電流、漏電流測量：將旋轉開關旋至I1的20A檔，1個電流鉗連接到儀表前端的I1電流輸插孔，再用電流鉗鉗住被測線路，測試顯示值即為被測電路中的電流或漏電流，若被測試電流比較小，可以選擇較小的檔位再進行測試，以提高測試的準確性。也可以將旋轉開關旋至I2的適當量限，用I2路測試電流或漏電流。注意旋轉開關所處I1、I2的位置與電流鉗I1、I2的輸入插孔必須對應。B.交流電壓測量：將旋轉開關旋至U1的600V量程，紅黑2條測試線連接到儀表的U1電壓輸入插孔，再將測試線接入被測試線路，測試顯示的值為被測線路的電壓，若被測試電壓比較小，可以選擇較小的檔位再進行測試，以提高測試的準確性。

貴港相位伏安表鍵盤操作鍵盤共有30個鍵，分別為：開關、存儲、查詢、設置、切換、↑、↓、←、→、、退出、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。各鍵功能如下：開關鍵：用來控制儀器工作電源的開啟和關閉；使用方法是：輕按開機；按住此鍵3秒鐘以上，然后松開即可關機?！ⅰ?、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單，按確認鍵即可進入相應的功能；在參數設置功能屏狀態下，上下鍵用來切換當前選項，左、右鍵改變數值。鍵：確認鍵；在主菜單下，按此鍵顯示菜單子目錄，在子目錄下，按下此鍵即進入被選中的功能，另外，在輸入某些參數時，此鍵確定開始輸入和結束輸入。退出鍵：返回鍵，按下此鍵均直接返回到主菜單。存儲鍵：在差動分析功能界面下應用，用來存儲測試結果為記錄的形式。查詢鍵：用來瀏覽已存儲的記錄內容。設置鍵：按下此鍵直接進入“參數設置”功能屏。切換鍵：保留功能，暫不用。自檢鍵：用戶按下此鍵可以進入編號查詢界面。此屏中可顯示儀器的編號、程序版本號、ID號。幫助鍵：用來顯示幫助信息。數字（字符）鍵：用來進行參數設置的輸入（可輸入數字或字符）。小數點鍵：用來在設置參數時輸入小數點。＃鍵：保留功能，暫不用。F1、F2、F3、F4、F5鍵：輔助功能鍵（快捷鍵）。用來快速進入輔助功能界面或實現提示信息提示的相應功能。四、液晶界面液晶顯示界面主要有十四屏，包括主菜單、十三個功能界面：1．主菜單：圖四、主菜單當開機后顯示圖四界面。屏幕中顯示出各項功能菜單，包括十二個選項：參數設置、二次參量、一次參量、備用菜單、雙鉗差動、三線計量、聯機通訊、波形顯示、頻譜分析、諧波測試、歷史數據、系統校準。選擇上下左右方向鍵，用于改變當前選項；按下確認鍵，進入相應的功能屏；屏幕右上角顯示出內置充電電池的電壓幅值和剩余電量百分比，用戶可根據此數值來判斷是否需要為儀器充電；旁邊顯示出當前實時的日期和時間。

<貴港>天正華意電氣設備有限公司 便攜繼電保護測試儀貴港

貴港相位伏安表通過數字鍵直接輸入。多都是5位。接線方式：三元件Ｙ型表示現場接線為星形接法，兩元件V型表示現場接線為V 形接法。通過“←”“→”鍵來選擇。額定電壓：現場被測試系統的電壓，必須輸入正確，否則影響參數計算的精度。分57.7V、100V、220V、380V。通過“←”“→”鍵來選擇。電流量程：多個檔位，10A、50A、500A 和1500A。通過“←”“→”鍵來選擇。ＰＴ、ＣＴ變比：為１表示現場測量ＰＴ、ＣＴ二次電壓、電流和功率等參量，要反算ＰＴ、ＣＴ一次電壓、電流和功率等參量，必須設定現場實際的變比。是否存儲：用來設定是否存儲。通過“←”“→”鍵來選擇“是”或“否”。記錄間隔：用來設定存儲的間隔。有“幀/5秒”、“幀/15秒”、“幀/30秒”、“幀/1分”、“幀/2分”、“幀/5分”、“幀/15分”、“幀/30分”等間隔段。通過“←”“→”鍵來選擇。測試員：測試員編號。數字鍵直接輸入。圖３ 參數設置單擊“確定”鍵退出該界面。6.5 基本電參量在主菜單，單擊“2”鍵，進入“伏安測試”界面。主要測量現場的三相電壓、電流、功率、功率因數和頻率等電參量。按“確定”鍵退出此畫面。圖4 基本電參量6.6 閃變測量在主菜單下，單擊“3”鍵，進入“閃變測量”界面。閃變是由于電源電壓變化而產生，以波動量化表示，數值越大，波動越大。電壓變動與電壓變化的持續時間和幅度有關。短時閃變在10 分鐘內測得，而長時閃變在2 小時內測得。按“確定”鍵退出此畫面。圖5 閃變測量6.7 不平衡及偏差在主菜單下，單擊“4”鍵，進入“不平衡度及誤差”界面。不平衡度指三相電力系統中三相不平衡的程度用電壓和電流負序分量與正序分量得方均根百分比表示，分為電壓不平衡和電流不平衡。

<貴港>天正華意電氣設備有限公司 便攜繼電保護測試儀貴港

貴港相位伏安表按上下箭頭鍵選擇數據組并查閱所存數據。進入數據刪除界面，按左右箭頭選擇，按ENTER鍵確認。選擇“是”刪除存儲的所有數據，選擇“否”則退出當前界面。注意：數據刪除后將不能恢復，請謹慎操作。．測試注意有電，危險！必須由經培訓并取得授權資格的人員操作，操作者必須嚴格遵守規則，否則有電擊的危險，造成人身傷害或設備損壞。危險！不能用于測量超過600V的電壓線路，否則有電擊危險，造成人身傷害或設備損壞。危險！不能用于測量超過30A的線路，可能損壞設備。測試前，先將測試線連接到儀表上，再將測試線連接到被測試線路中進行測試U1、U2、U3電壓插孔和對應電流鉗上I1、I2、I3標記面為同名端。必須嚴格按照手冊說明進行連線，I1、I2、I3不能插反。相位測試時電流按照鉗夾上的箭頭指示方向輸入。本儀表的相位測試關系：U1U2、U2U3、U3U1、I1I2、I2I3、I3I1、U1I1、U2I2、U3I3，都是前一路信號超前后一路信號的相位。測試完畢后須先將測試線撤離被測線路，才能從儀表上拔出。本儀表能測試三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、有功功率、無功功率、視在功率、功率因數、三相電流矢量和，判別相序、感性、容性電路等。測試接線如下：單相測試：將被測電壓線L、N對應接入儀表的U1黃、COM黑插孔，電流鉗I1鉗住被測L線路；也可以連接U2綠、COM黑、I2；或U3紅、COM黑、I3測試。三相四線測試：將被測電壓線UA黃、UB綠、UC紅、N黑對應接入儀表的U1黃、U2綠、U3紅、COM黑插孔，將電流鉗I1、I2、I3對應鉗住被測線路IA、IB、IC。三相三線測試：將被測電壓線UA黃、UC紅、UB綠對應接入儀表的U1黃、U3紅、COM黑插孔，電流鉗I1、I3對應鉗住被測線路IA、IC。參考接線圖見后。

<貴港>天正華意電氣設備有限公司 便攜繼電保護測試儀貴港
<貴港>天正華意電氣設備有限公司 便攜繼電保護測試儀貴港

貴港相位伏安表具體的接線方式判定結果分析表見附件。在此屏中，按下F1鍵將屏幕鎖定（不刷新），再按F2鍵解除鎖定狀態，數據開始刷新。屏幕下一行為提示行，提示可進行的操作。7．聯機通訊界面，圖十、聯機通訊，聯接通訊界面如圖十所示。此功能屏可以將儀器內存中保存的測試記錄上傳到后臺管理計算機。8．波形顯示界面圖十一、波形顯示在此屏中可顯示出當前各個被測模擬量的實際波形，波形實時刷新，能直觀的顯示出被測信號的失真情況（是否畸變、是否截頂），當前顯示為Ua、Ia的波形 用↑↓鍵來切換不同的相別；可切換為B相電壓、電流的波形，C相電壓、電流的波形，A、B、C三相所有的電壓和電流的波形。可以做為簡單的示波器使用。屏幕下一行為提示行，提示可進行的操作。9．頻譜分析界面圖十二、頻譜分析，頻譜分析界面如圖十二所示。此屏以柱狀圖的形式顯示出A 相電壓、B 相電壓、C 相電壓、A 相電流（用Ia來測試）、B 相電流（用Ib來測試）和C 相電流（用Ic來測試）的諧波含量分布柱狀圖。UA-UB-UC-IA-IB-IC提示當前測量通道（可通過←、→鍵來改變所選通道），縱坐標刻度0％-10％表示各次諧波分量的百分比含量，基波含量始終對應到100％刻度（當所有次數的諧波含量都小于10％時進行放大顯示，即以10％做為滿刻度；當有一項以上的諧波含量大于10％時，以正常刻度顯示，即以做為滿刻度），橫坐標的0-30指示的是諧波的次數，右側數值顯示總諧波畸變率THD、有效值和21 次諧波。無失真的信號應顯示次諧波（基波）。

<貴港>天正華意電氣設備有限公司 便攜繼電保護測試儀貴港 <貴港>天正華意電氣設備有限公司

貴港相位伏安表測試線約250g測試線長度1.5m電流鉗線長2m工作溫濕度-10℃～40℃； 80％Rh以下存放溫濕度-10℃～60℃； 70％Rh以下輸入阻抗測試電壓各檔輸入阻抗為：2MΩ測U1U2相位時電壓輸入阻抗為：40kΩ耐 壓儀表上蓋與電池蓋板螺釘之間耐受2000V/50Hz的正弦波交流電壓歷時1分鐘 絕 緣儀表線路與外殼之間、兩電壓輸入端之間≥10MΩ結 構雙重絕緣3．基準條件下基本誤差及性能指標類 別量 程分辨率基本誤差電 壓20V0.01V±(1.2％rdg＋2dgt)200V0.1V500V1V電 流200mA0.1mA±(1.0％rdg＋2dgt)2A1mA10A10mA相 位0～360°1°±1°注意：工作條件下相位誤差不超過±3°。三. 結構四. 操作1．基本操作按ON鍵開機，LCD顯示，儀表開機約15分鐘后自動關機。按OFF鍵關機。按HOLD鍵可以保持顯示數據或取消保持。開機后，按LAMP鍵能控制背光燈，適合于昏暗場所。2．測試注意測試前，必須先將功能旋轉開關切換到對應的功能指示位置，然后將測試線連接到儀表上，再將測試線連接到被測試線路中進行測試，用不到的測試線和電流鉗不能連接。測試完畢后須先將測試線撤離被測線路，才能從儀表上拔出。A.相位測試：注意本儀表的相位測試關系：U1U2、I1I2、U1I2、I1U2，每種關系測得的相位都為1路信號超前2路信號的相位。U1紅色電壓插孔和U2紅色電壓插孔與卡鉗正面為同名端相位測試時電流從鉗夾的正面輸入。對于3相線相位關系可以兩兩對應測試。（1）U1U2的相位測試將旋轉開關旋至U1U2位置，將紅黑4條測試線連接到儀表的U1、U2電壓輸入插孔，再將測試線對應接入U1、U2線路中，測試顯示值即為兩路電壓之間的相位，即U2 滯后U1 的相位角。測試U1U2相位時，兩路輸入回路間完全隔離絕緣，避免了可能誤接線造成被測線路短路而燒壞儀表。。

貴港相位伏安表自主研發開模的手持式結構，高強度工程塑料，堅固且輕便，使用簡便，大大方便了現場使用，是電力工作者的得力助手。一、功能特點1、三路電壓、三路電流矢量同屏顯示，對于復雜差動保護裝置可采用雙鉗法進行多次測量終繪制出完整的六角圖。2、采用鉗形電流互感器接線，不用斷開電流回路，方便。3、可進行復雜保護裝置的矢量分析，判斷接線是否正確，并給出正確的接線圖以供對比。4、可進行常規電參量測試，同時顯示三相電壓、三相電流、三相有功功率、三相視在功率、三相相位角；并可直讀折算到互感器一次側的電壓幅值、電流的幅值、功率的數值。5、可進行三相三線高壓計量裝置錯誤接線檢查，能對三相三線48種接線進行分析判斷，直接給出分析結果；查處惡意改變計量接線的竊電手段，有效避免電費流失。6、可進行現場被測信號的諧波分析，能分析出2－21次諧波的各次含量，自動計算出總諧波失真度。7、大屏幕、高亮度的彩色液晶顯示，全漢字圖形化菜單及操作提示實現友好的人機對話，硅膠觸摸按鍵使操作更舒適、手感更佳，液晶寬溫、帶亮度調節，適應冬夏各季環境應用。8、大容量鋰電池供電，連續工作長達8小時。9、用戶可隨時將測試的數據以記錄的形式保存下來，以供集中統一管理、備案、查閱，可存儲1000組以上的數據。10、可將保存的記錄上傳到后臺管理計算機，進行綜合分析，評審。11、具備萬年歷、時鐘功能，實時顯示測試工作進行的日期及時間。12、體積小、重量輕，便于現場使用。
