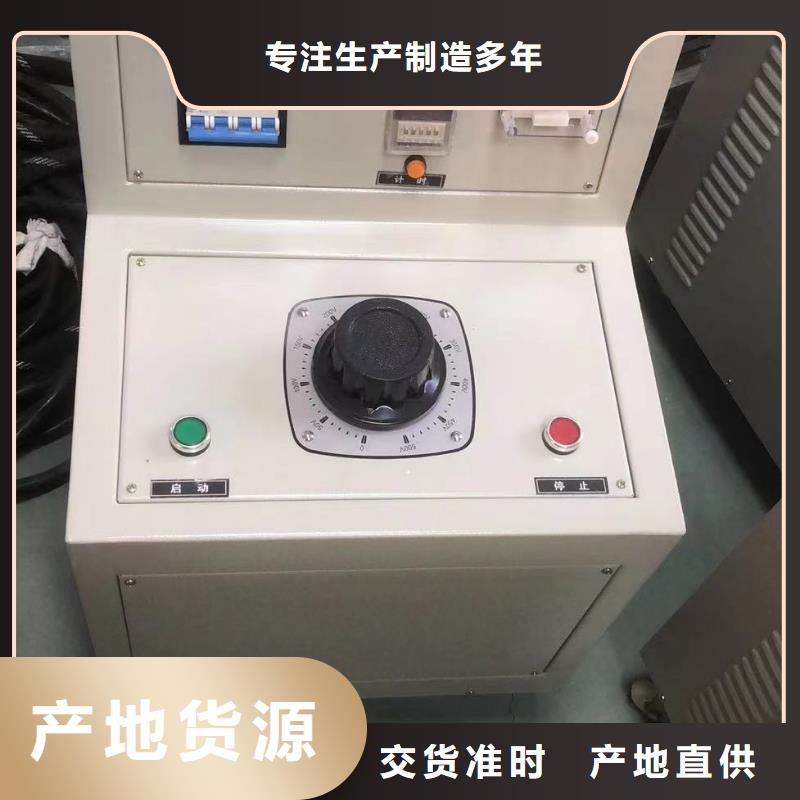

福州高低壓開關柜通電試驗臺高低壓開關柜通電試驗臺一、概述高低壓開關柜通電試驗臺用于高低壓開關柜生產廠家出廠動作調試,也可用于變電站檢修替代站內直流操作電源及其它需要直流電源的場合。在發電廠、變電所、開關柜廠等單位,一次設備是重要的,二次設備也是重要的,因為一次設備和二次設備構成一個整體,只有二者都處在良好的狀態,才能保證電力生產的。二次設備是指對一次設備的工況進行監測、控制、調節、保護,為運行人員提供工況或生產指揮信號所需的設備,因而二次回路的故障常會破壞或影響電氣設備的正常運行,用好管好二次回路的電氣設備,是確保電力生產的重要環節。本試驗臺就是根據二次回路測試和試驗要求,從用戶對二次回路試驗的實際需要出發而由本公司自行設計生產的。本產品具有功能全、體積小、外形美觀、便于移動等特點,是測試二次設備各項參數的理想設備。二、主要技術參數1、三相五線交流電壓直接輸出;2、三相交流電壓固定(100V/10A)輸出;3、三相交流電壓固定(380V/10A)輸出;4、三相交流(0~100V/10A)電壓可調輸出;5、三相交流(0~430V/10A)電壓可調輸出;6、單相直流(0~260V/10A)電壓可調輸出;7、單相直流(0~300V/10A)電壓可調輸出;8、單相交流(220V/10A)電源接線板插孔直接輸出;9、外形尺寸:550mm660mm1005mm三、產品結構本產品TH型移動式結構,底部裝有四只定向輪,兩邊設置拉手,便于推動或抬動。由三塊面板(圖一、圖二和圖三所示)組成其控制和監測等功能。上面板(圖一)由儀表、信號燈及控制按鈕開關組成,用于操作和監測;下面板(圖二)上裝有調壓器手輪,用于調節輸出電壓或電流;接線板(圖三)在車后,而方便。測試車左側采用的是二孔三孔電源插孔。高低壓開關柜通電試驗臺

<福州>天正華意電氣設備有限公司

福州高低壓開關柜通電試驗臺 說明書一份。五、操作說明:5.1可靠連接設備的電源線,5.2可調電壓測試:只需將被測試品連接到設備上面的插座,合上電源開關,按下總啟動按鈕,調節調壓器觀察電壓表的讀數至所需測試電壓即可測試,在測試的同時,可調節設備面板上的電壓顯示轉換開關,觀察各相電壓,但對測試輸出沒有影響。5.3直流電壓測試:只需將被測試品連接到設備側面的直流電壓輸出端子,合上電源開關,按下總啟動按鈕,調節調壓器觀察電壓表的讀數至所需測試電壓即可測試, 5.5電流測試:只需將被測試品串入到設備側面的電流輸出端子和固定電壓輸出端子之間即,合上電源開關,按下總啟動按鈕,調節調壓器觀察電流表的讀數至所需測試電流即可測試,三相電流的調節方法相同不需重復說明 7、注意事項:1.設備的電源輸入線徑必需滿足要求;2.設備在安裝時須設接地裝置,并存放于干燥通風處;3.設備需具備一定專業知識者進行操作,且嚴格按照操作程序進行;4.在測試時由于室溫的差異會給測量帶來一定的誤差,應根據實際室內室溫對測試電流調整后在對被測試品進行校驗;5.更換試品時請務必切斷電源;6.設備閑置時請先切斷電源;7.當設備出現故障時應先切斷電源并請專業人員進行維修,請勿自行打開;

福州小型斷路器延時脫扣特性試驗機
<福州>天正華意電氣設備有限公司

福州高低壓開關柜通電試驗臺使用方法和注意事項4.1:打開試驗臺后門,將三相四線380v電源接至接線端子L1、L2、L3、N上,打開機內電源總開關,面板“電源指示燈”亮,再打開面板“電源控制”所有儀表亮。4.2:當接通電源時,操作臺右上方"紅"指示燈亮,此時將鑰匙打開則面板上的電秒表 所有儀表亮,調整信號I至36V,用專用短接線將面板3、4短接,再啟動大電流,電秒表開始計時。4.3:調整信號0-36V電壓表應有0--36v變化。4.4:如需要36-400V交流電源時,調整0-400V即可經上述步驟檢查,可以大致估計整機功能完整。五:測 試 電 機 保 護 器 1:本測試臺配有專用保護器底座,供JDB120、225、300、DZB-1和QDZ-II等保護啟用,120和225中間一相對兩側位置相反,使用時可將底座上銅匯流排相互對調。2:不同型號保護器有不同的控制線路接法面板上的控制線路組合接線柱供不同組合連接用。3:做過載及短路試驗:(以JDB-225保護器80A檔為例)電流調壓器調零 按下啟動按鈕 調整電流調壓器電流表指示80A通電5S 再將電流升至96A(80A的1.2倍) 立即將電秒表清零開始計時自動跳閘,電秒表上顯示時間即為保護器動作時間。對于動作時間較短項目的,例如作6倍或8倍試驗的開啟電源開關并將電秒表至零,啟動后將電流表整定為480A或640A跳閘后相隔5S,電流調壓器不在回零重新啟動,再測一次,這樣可以電流調整過程中的時間誤差,電流調壓器重新啟動一次應立即跳閘,表示該保護器起短路保護作用,電秒表顯示的時間為短路動作時間。


福州小型斷路器延時脫扣特性試驗機 <福州>天正華意電氣設備有限公司

福州高低壓開關柜通電試驗臺 軟件的操作方法:1、接好線后雙擊計算機的控制軟件圖標 打開軟件主界面。如圖4圖42、選擇對應斷路器磨合工位的串口號打開串口,(只有在次使用時需要選擇串口并打開,以后電腦默認自動打開串口)3、根據實際斷路器磨合需要可選擇打開或關閉對應的工位,或者打開全部工位。4、選擇對應斷路器磨合工位的磨合方式,單分單合,合分 ,分合分。5、設置好對應斷路器磨合工位的時間間隔,設置范圍為0.1s — 25.5s。設置間隔時間時要考慮儲能時間的長短。6、設置電源輸出時間,設置范圍為0.1s — 25.5s。設置時應大于開關的合分閘時間,彈簧機構一般設置為0.3s-1s,如果設置過長,當斷路器發生拒分、拒合或輔助觸點轉換不到位時,合分閘線圈長時間通電,可能導致發熱甚至燒毀。如果設置過短,可能會出現斷路器拒分拒合現象。7、設置好對應斷路器磨合工位需要磨合的次數,為65535次。8、點擊運行開始磨合測試。磨合過程中可以暫停磨合,暫停磨合按暫停鍵,按暫停鍵磨合次數不清零,再磨合時點運行鍵會從上次磨合的次數開始計數;磨合過程中可以磨合,結束磨合時按停止鍵,按停止鍵時磨合次數自動清零,再次點運行鍵啟動磨合時計數從零開始。9、當出現拒合、拒分、誤合、誤分、磨合結束時,系統自動切斷電源輸出,同時軟件提示。

<福州>天正華意電氣設備有限公司 福州小型斷路器延時脫扣特性試驗機

福州高低壓開關柜通電試驗臺 漏電保護調試:(以JDB-225;660V為例)在測試臺工作電壓41.4及30.6伏二種情況下,在測試保護器上的接線柱33和9之間接上可調電阻,阻值由大(27K)至小(17K)逐漸變化,直至不能啟動為 止,記錄此時阻值即為漏電閉鎖電阻R閉。5:缺相保護測試:對于單相保護器,如JDB-80、DZB-1等在正常啟動后,將電流調壓器調零(相當于缺相),保護器能夠自動跳閘,表示缺相保護完好。對于JDB225,80A為例,中間B相缺相,(即用導線將B相連結短路),將電流調至1.05倍(84A)并將電秒表清零,開始計時,小于2S跳閘表示缺相功能完好。6:測試熱繼電器將熱繼電器的進線端和出線端互相串聯或單相輪流接于大電流發生器接線柱上將常閉觸點根測試臺上的電路組合接好,按下啟動按鈕,調整輸出電流,即可作額定電流或過載電流試驗,熱繼電器動作后能自動跳閘并計時。7:熔斷器測試:這是破壞性試驗,只能用于抽檢,將熔斷器兩端接于大電流接線柱上,可作額定電流或過載電流試驗六:真空接觸器三相同步試驗方法1:按圖接好真空接觸器連接線2:將0-400V信號調整到和真空接觸器線圈電壓相符,按下三相計時按鈕,大概2-10S,看電秒表三相數值是否一致,三相時間不能相差3%即可七:0-1200V1:按下面板1200V控制,調整水平面板上調壓器,即可調整0-1200V輸出,接線端子在控制柜后面,“UA、UB、UC、O”八:電阻調整方法0-145K電阻調整,左邊是0-10-20……90K 調整,中間是0-5K-10-15K……45K右邊是0-1K-2K……9K調整;假如需要35K電阻,那么先將左邊選擇開關撥至30K,中間選擇開關撥至5K,右邊選擇2K將電阻輸出開關撥至“投”電阻輸出即為“37K”


福州高低壓開關柜通電試驗臺 使用說明注意:1.每次試驗必須確定調壓器處于零位。2.電壓,電流單獨控制,可以同時輸出。五、操作說明1.接通輸入電源AC380V;2.切換“輸入電源電壓顯示”轉換開關,觀察各項電壓是否正常;3.將調壓器回零,并按“啟動”按鈕,再按面板上“AC0~20A輸出控制”合閘按鈕。緩慢調節調壓器旋扭觀察“AC0~20A電流指示”,升到要求值,在轉換三相電流看是否達到要求,試驗完畢后,旋轉調壓器旋鈕使其回零位,按下“AC0~20A輸出控制”分閘按鈕,再按面板上的“停止”按扭,斷開總電源開關。4.三相AC100V輸出 合上總閘按鈕直接在背板接點試驗。5.三相AC0~400V輸出 合上三相AC0~400V輸出的合閘按鈕緩慢調節調壓器旋鈕,觀察三相AC0~400V電壓指示,升到要求值,在轉換三相電壓看是否大達到要求,試驗完畢后,旋轉調壓器旋鈕使其回零位,按下AC0~400V輸出的分閘按鈕。6.直流操作DC0~300V可調輸出 合上直流操作DC0~300V合閘按鈕緩慢調節調壓器旋鈕,觀察直流操作DC0~300V電壓指示,升到要求值,試驗完畢后,旋轉調壓器旋鈕使其回零位,按下直流操作DC0~300V輸出的分閘按鈕。7.直流固定電壓輸出 合上直流固定電壓合閘按鈕,直接扭動面板上的轉換開關,選取需要的電壓即可,試驗完畢后將轉換開關回歸零位,然后按下分閘按鈕。8. 交流AC220V固定輸出 合上總閘后直接在背板后對應的直接柱檢測,試驗完畢后分掉總閘。9. 三相AC380V輸出 合上總閘后直接在背板后對應的接線柱檢測,試驗完畢后分掉總閘。

<福州>天正華意電氣設備有限公司 福州小型斷路器延時脫扣特性試驗機

福州高低壓開關柜通電試驗臺主要技術參數1、電源:AC220V±15%;50Hz;2、整機功耗:≤2500W;3、輸出電流10A;4、內部電源輸出電壓:DC 0-280V;5、濕度:≤85%RH;6、溫度:-10℃—50℃;7、外形尺寸:370mm×280mm×160mm;8、重量:8kg四、面板介紹圖1面板介紹如圖1。1、儀器接地端 (系統地)2、外接電源 (試品為交流時,外接電源接交流) 3、控制接口 (控制開關動作,及開關狀態反饋。) 4、報警 (聲光報警,當操作過程出現錯誤或磨合完畢時,聲光提示)5、液晶顯示屏 (人機對話窗口) 6、電壓調節 (調節內部直流電壓)7、按鍵 (用于設定參數和操作)8、電源開關 (系統電源開關)9、AC220V 電源插座 (系統電源輸入)四、外接電源接口說明圖2外接電源接口說明如圖2。1、默認使用內部電源,外接電源可不接,當需要交流輸出時,需要外接電源。外接電源輸入為交流時輸出為與之電壓相同的交流。2、外接電源的外部需接保險或空開進行短路保護,儀器內部沒有短路保護。3、電源輸入電壓為280V。4、直流輸入時1腳為正,2腳為負。5、電源輸入為交流時可用交流調壓器。四、控制接口說明圖3控制接口說明如圖3。(一)控制信號接口各引腳說明。1腳合閘(直流時為正)2腳分閘(直流時為正)3腳公共端(直流時為負)4腳儲能(直流時為正)5腳開關狀態(必須接空接點,不能外加電源)6腳輔助開關狀態(必須接空接點,不能外加電源)7腳狀態公共端(必須接空接點,不能外加電源)(二)合閘,分閘輸出電流為10A。

<福州>天正華意電氣設備有限公司

福州高低壓開關柜通電試驗臺 儀器損壞后,立即停止使用并通知本公司,不得自行開箱修理。一、概 述高壓斷路器在出廠前都應當進行磨合,以去除加工過程中產生的毛刺并進行形狀修正,使出廠后的開關工作在的機械狀態.針對斷路器生產廠家的需求,我公司在原有六工位磨合測試系統外,又自行研發生產了TH-II單工位高壓斷路器磨合測試儀。TH-II高壓斷路器測試儀,自帶大功率可調直流電源,大屏幕液晶顯示器,通過參數設定能滿足所有斷路器和接觸器的磨合測試, 界面快捷簡便,極大的提高工作效率。儀器克服了傳統磨合測試設備使用時間繼電器進行磨合造成的控制能力較差,易使分、合閘線圈燒毀的缺點,有效的保護了斷路器的完好性。TH-II高壓斷路器磨合測試儀操作簡單,是斷路器廠家設計和測試斷路器的理想工具,更是出廠試驗的必備檢測設備。二、主要功能及特點1、操作功能:可以按預設的參數進行單分、單合、合分、重合閘操作,壽命試驗。2、報警功能:當斷路器發生拒合、拒分、誤合、誤分、輔助觸點故障時,可通過液晶顯示器及蜂鳴器進行聲光報警,并切斷電源停止操作。3、保護功能:當發出合(分)閘命令后,經過適當延時(延時時間可設置),自動切斷合(分)閘電源,防止因斷路器拒動或輔助開關轉換不到位而導致合(分)線圈長期帶電。 4、磨合完成后,有信息提示,系統自動停止操作命令,切斷電源,并聲光提示。5、時間設定靈活:分、合閘間隔時間和分、合閘輸出時間可單獨設定,整定范圍:0.01-999.99秒。(設置后自動保存,斷電不丟失)6、操作電源靈活:默認使用內置可調直流低紋波電源,也可使用外接電源,輸入交流輸出交流。

<福州>天正華意電氣設備有限公司 福州小型斷路器延時脫扣特性試驗機

福州高低壓開關柜通電試驗臺使用外部電源,先將控制線接入到儀器面板的“外觸發”端口,然后儀器進行參數設置,將觸發方式設置成外觸發,接線方式同內觸發一樣,也可紅線接合閘線圈、綠線分閘線圈,黑線接公共端。測試時,先在特性測試菜單按確認鍵操作測試,再做斷路器合或分閘動作,即可采集到數據。用戶在接線前,應根據各種高壓開關控制屏的接線圖,仔細分析后接線。即可采集到數據。用戶在接線前,應根據各種高壓開關控制屏的接線圖,仔細分析后接線。6.4手動觸發方式不需要接控制線。在參數設置菜單中把采集信號時間延長5秒鐘,然后快速進行手動分或合閘,即可采到信號,此動作要在5秒鐘內完成,超過則不顯示數據,測試的數據主要參考彈跳時間、彈跳次數、同期、速度,合、分時間為評估值。6.5速度傳感器安裝方法在測試開關速度時,先將直線傳感器安裝在高壓開關的動觸頭上。根據所測開關的類型油、真空、SF6,選擇相應的傳感器安裝。0.1mm直線傳感器(真空開關類)傳感器的直線拉桿用磁鐵吸附在開關的垂直導電桿(動觸頭)上,傳感器用萬向支架固定,在分閘狀態上時行安裝。安裝時電子尺必須和動觸頭垂直,先拉出15mm左右的長度確保合分閘時傳感器不要應開關上下運動而拉壞。這類安裝方法主要是ZN28開關或者是沒有安裝底盤的ZN63(VSI)等動觸頭裸露出來的真空開關。

<福州>天正華意電氣設備有限公司 福州小型斷路器延時脫扣特性試驗機

福州高低壓開關柜通電試驗臺 儀器損壞后,立即停止使用并通知本公司,不得自行開箱修理。一、概 述高壓斷路器在出廠前都應當進行磨合,以去除加工過程中產生的毛刺并進行形狀修正,使出廠后的開關工作在的機械狀態.針對斷路器生產廠家的需求,我公司在原有六工位磨合測試系統外,又自行研發生產了TH-II單工位高壓斷路器磨合測試儀。TH-II高壓斷路器測試儀,自帶大功率可調直流電源,大屏幕液晶顯示器,通過參數設定能滿足所有斷路器和接觸器的磨合測試, 界面快捷簡便,極大的提高工作效率。儀器克服了傳統磨合測試設備使用時間繼電器進行磨合造成的控制能力較差,易使分、合閘線圈燒毀的缺點,有效的保護了斷路器的完好性。TH-II高壓斷路器磨合測試儀操作簡單,是斷路器廠家設計和測試斷路器的理想工具,更是出廠試驗的必備檢測設備。二、主要功能及特點1、操作功能:可以按預設的參數進行單分、單合、合分、重合閘操作,壽命試驗。2、報警功能:當斷路器發生拒合、拒分、誤合、誤分、輔助觸點故障時,可通過液晶顯示器及蜂鳴器進行聲光報警,并切斷電源停止操作。3、保護功能:當發出合(分)閘命令后,經過適當延時(延時時間可設置),自動切斷合(分)閘電源,防止因斷路器拒動或輔助開關轉換不到位而導致合(分)線圈長期帶電。 4、磨合完成后,有信息提示,系統自動停止操作命令,切斷電源,并聲光提示。5、時間設定靈活:分、合閘間隔時間和分、合閘輸出時間可單獨設定,整定范圍:0.01-999.99秒。(設置后自動保存,斷電不丟失)6、操作電源靈活:默認使用內置可調直流低紋波電源,也可使用外接電源,輸入交流輸出交流。

<福州>天正華意電氣設備有限公司 福州小型斷路器延時脫扣特性試驗機 <福州>天正華意電氣設備有限公司

福州高低壓開關柜通電試驗臺 使用方法:1、將“AC380V電源輸入”接入到三相四線電網中,將地線接入大地網中,決不可將地線接入到零線或是接入到其他設備的外殼上,這樣將會給之后的測試工作帶來很大的危險,眾所周知,在設備發生故障或設備外殼帶電后,操作人員若接觸帶電體如同接入380V電網,若接地不良或沒有接地,將會失去對操作人員的保護,使操作人員如同接入到380V電網一樣危險,會對操作人員造成很大的傷害,嚴重的會造成人員死亡。所以在使用之前一定要檢查接地線是否接觸良好,接入的地網是否是真正的與大地相連。為了您的,請嚴格按照要求操作。2、在接入AC380V電源時,應先切斷電源,待線接好后再合上電源,同時要注意,接線時,雙手一定不能碰導線的金屬部分,這樣會造成觸電。正確的做法是先切斷總電源,保證導線不帶電的情況下將導線與電源可靠的連接,連接完后人員均不要再碰導線,更不要接觸沒有絕緣的金屬部分。3、根據開關柜不同的種類,將開關柜中的各合閘,分閘或者是各種需要電源的裝置用導線與開關柜通電試驗臺相連,連接完后再合上總電源開關,同時合上相應的交流或直流或是電流輸出開關,調節調壓器手柄,輸出電壓就慢慢上升,達到需要后停止上升,開始對待出廠的開關柜做各種測試。具體這樣描述,如果要產生三相交流250V,則按如下步驟進行:1)合上總電源開關,按下總回路控制的合閘按鈕,此時合閘燈亮,再按下交流操作電壓控制的合閘,此時交流操作電壓控制的合閘燈亮,此時后出線板中的交流操作電壓就有輸出電壓了,如需要電壓為250V,只要調節調壓器,使電壓為250V即可。
