福州蓄電池充放電測試儀 產品操作說明測試界面開機進入放電測試主界面：設置電池參數應用后啟動測試。“電壓”“電流”“容量”表頭會實時顯示電池組測試狀態，范圍值根據電池信息填寫的參數進行跟隨變化。“”圖標對應閾值欄顯示設置停止參數。“參數”圖標點擊設置更改放電參數。“預放電流”填入被測電池組的需要放出的電流。“預放容量”填入被測電池組的需要放出的容量，一般為80％標稱容量值。“預放時間”填入被測電池組需要放電檢測的時長。“單節下限”單節電池達到電壓下限的停止閾值。選擇后可進行單節下限個數的設置。點擊“”文件圖標可查看測試數據，工作中無法查看。點擊“”齒輪設置圖標可進行設備系統參數的設置。 點擊“”三角形啟動圖標可進行設備放電工作啟動操作。點擊“”停止圖標可進行設備放電工作的停止操作。點擊“測試模板”界面，進行電池參數的預設設置，多支持預置6筆參數，需要測試不同容量電池組是直接調用。其中“電池接入節數”為被測電池組的節數為必填項，“電池標稱電壓”也為必填項。其它為選填項，該界面填寫完整直接關系到測試數據報告的完整性。點擊“電池狀態”界面，可查看每節電池實時狀態，單節電壓呈現紅色字體，單節電壓呈現綠色字體。點擊“”曲線列表圖標可查看單節電池的橫向比對柱狀圖，更容易發現電池的故障。點擊“曲線查看”界面，可查看電池組電流、電壓的過程放電曲線。六、售后服務1. 本公司對售出的產品一年質保，終身維護。

福州蓄電池充放電測試儀產品概述蓄電池放電測試儀是專門針對蓄電池組進行核對性放電實驗、容量測試、電池組日常維護、工程驗收以及其它直流電源帶載能力的測試而設計，蓄電池放電測試儀功耗部分采用新型PTC陶瓷電阻作為放電負載，完全避免了紅熱現象，可靠無污染。整機由微處理器控制，液晶顯示、中文菜單。外觀設計新穎體積小、重量輕、移動方便。各種放電參數設定完成后，自動完成整個恒流放電過程。完全實現智能化。使整個放電過程更。特別適合于蓄電池的驗收、核對性放電試驗及定期深度放電場合使用。蓄電池放電測試儀系列便攜、智能化的專業設計使放電測試工作變得簡捷、輕松，大大降低了專業維護人員的勞動強度，也提高了放電測試的科學性和智能化。二、主要功能?具有多電壓放電功能：10-300V寬電壓設計，單機即可滿足多種電壓等級的電池組放電測試，電壓連續可調。?具有蓄電池組恒流放電功能：恒流放電電流連續可調，測量蓄電池組容量。?具備多項警報提示功能：測試電流超過或低于設定值，電壓高于或低于設定值，極性接反、溫度過高、短路過流、風扇故障等。儀表能自動報警并停止放電。?具有放電過程中暫停及參數修改功能：在放電過程中可以人為暫停放電、修改放電設置參數（下限電壓、放電電流、放電時間等），不需要終止試驗即可繼續放電。不同于傳統放電儀需要終止放電后重新啟動放電試驗。?具有遠端控制放電功能：PC機端上位機軟件與放電測試儀之間通過RS485通訊線連接后，可進行PC機端控制放電。

福州蓄電池充放電測試儀內置多種放電模板：儀器內置多達6組（可擴展）測試模板供選擇，測試更便捷。也可自行對測試模板進行修改和調用。?數據轉存：主機配置U盤數據轉存，數據分析軟件可對數據進行解析，并支持報告生成。二、技術指標2.1 產品外觀尺寸型號TH-220V/200A蓄電池放電測試儀外形重量主機XXX(kg)尺寸(單位：mm)625x265x500mm(長x寬x高)2.2 產品技術性能電源輸入-交流交流220V，頻率范圍為40－60Hz。主機操作方式觸摸屏顯示屏7寸TFT液晶屏，電阻觸摸屏，分辨率1024x600數據通訊RS485x1（默認不開放）內部數據存儲128MBit電壓測量精度±0.5％FS＋0.1V 電流測量精度±1％FS＋0.1A 組電壓顯示精度0.1V組電流顯示精度0.1A放電電流控制精度±1％FS放電電壓范圍176-245Vdc放電電流范圍0-200A主機保護過溫、過流、電流失控觸發停機保護停機執行機構直流空氣斷路反接保護支持異常保護電源線掉電、主電纜掉電過溫保護電阻箱過溫85℃；散熱器過溫100℃報警提示液晶顯示＋蜂鳴器。測試耐壓測試交流輸入-機殼：2200Vdc 1min 交流輸入-機殼直流輸入-輸出：2200Vdc 1min 直流輸入-機殼工作環境散熱強制風冷溫度工作溫度范圍：-5~50℃；貯藏溫度：-40~70℃濕度相對濕度0~90％（40±2℃）海拔額定海拔2000米三、測試步驟3.1 測試步驟介紹步：連接單體電壓采集器。（需選配有單體單體采集模塊）第二步：蓄電池組放電開關，撥到分的位置(防止放電電纜反接，損壞儀器)。第三步：把放電線一端連到主機，另一端連到電池組兩端。（注意紅正黑負）第四步：把整組電壓測試線連接到電池組兩端。

福州蓄電池充放電測試儀技術參數產品型號TH-220/03充放電檢測方式蓄電池脫離系統放電電流0~30A放電電流精度（分辨率0.1A精度1A）充電電流0~30A充電電流精度（分辨率0.1A精度1A）放電總電壓180~280V放電壓精度（分辨率10mV精度0.1V）充電總電壓190~300V充電電壓精度（分辨率10mV精度0.1V）充放電單體電壓0.500V~16.00V（分辨率1mV精度10mV）充放電時間0~99小時59分單體電池數根據實際情況配置（可關閉單體電壓監測功能）冷卻方式強制風冷式放電負載合金電阻能（性佳顯示方式7寸彩色觸摸液晶顯示器供應電源AC:220V/380V搬運方式雙手提把設計警報產生及措施測試線極性接反；測試放電電流超過或低于設定值；電壓高于或低于設定值；溫度異常；風扇故障等。儀表能自動報警并停止放電顯示及打印項目放電電壓、放電電流、放電時間、放電容量等設定及實測項目的動態資料顯示及打印◆技術參數產品型號TH-220/04充放電檢測方式蓄電池脫離系統放電電流0~40A放電電流精度（分辨率0.1A精度1A）充電電流0~40A充電電流精度（分辨率0.1A精度1A）放電總電壓180~280V放電壓精度（分辨率10mV精度0.1V）充電總電壓190~300V充電電壓精度（分辨率10mV精度0.1V）充放電單體電壓0.500V~16.00V（分辨率1mV精度10mV）充放電時間0~99小時59分單體電池數根據實際情況配置（可關閉單體電壓監測功能）冷卻方式強制風冷式放電負載合金電阻能（性佳顯示方式7寸彩色觸摸液晶顯示器供應電源AC:220V/380V搬運方式雙手提把設計警報產生及措施測試線極性接反；測試放電電流超過或低于設定值；電壓高于或低于設定值；溫度異常；風扇故障等

福州蓄電池充放電測試儀規格參數適用蓄電池DC10-456V 放電電壓DC10-456V放電電流0-30A工作模式單機模式，并機主機模式，并機從機模式，遠端受控模式保護性能電池測試電壓過壓保護，欠壓停機，過流保護，反接保護，65℃過溫保護，并具有LCD提示，蜂鳴器告警控制精度放電電流≤±1％；組端電壓≤±0.5％；PC機通信RS485接口，USB接口數據保存容量內置SD卡8G容量 ，轉存U盤16G容量工作環境散 熱強制風冷溫 度工作范圍：-5～50℃ 貯藏溫度：-40～70℃濕 度相對濕度0～90％（40±2℃）海 拔額定海拔4000米噪 音﹤75dB工作電源電 壓工作電源：單相AC220V （–20％～＋30％），頻率:45～65Hz；充電電源：參考銘牌參數或機箱標識耐壓測試輸入－機殼：2200Vdc 1min輸入－輸出：2200Vdc 1min輸出－機殼：700Vdc 1min安 全 性滿足EN610950接 線交流輸入國標公插座，適用1～1.5mm2電纜放電電流線電纜快接插頭（紅正黑負），具體尺寸參考“發貨清單”并機電纜（選配）2米6芯水晶插頭線備注：其他電壓等級及電流等級儀表可咨詢我公司二、基本工作原理2.1蓄電池測量原理由于蓄電池電化學反應的復雜性，以及各種材料、結構、制造工藝及使用環境的不同，致使不同廠家蓄電池的特性存在較大差異，即使同一廠家生產的蓄電池其單體特性也會有一定的離散性。迄今為止，世界上尚沒有一種簡單有效的方法能夠對電池性能進行快速準確的判定。

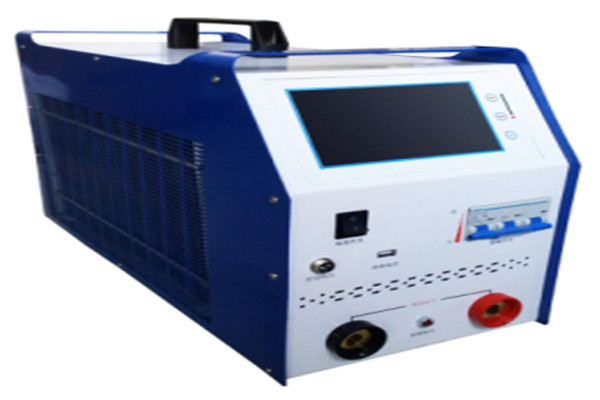

福州蓄電池充放電測試儀：主機接入AC220V電源，合上交流空開開關。第六步：插入電源，主機開機。第七步：進入放電參數設置。第八步：將放電開關撥到合的位置。第九步：點擊“確定”開始測試。儀器快速上手流程圖3.2 接口及接線說明3.2.1 儀器接口序號功 能序號功 能鍍鉻把手外部通訊擴展接口7英寸觸摸式液晶屏USB數據接口交流輸入接口＋設備電源開關電池正極接入口 電池負極接入口 移動萬向輪3.2.2 操作顯示屏四、功能概述1.具備放電容量測試功能；2.具備放電電壓、電流、時間、容量等閥值的設定；3.具備測試數據記錄以日期時間保存并顯示在歷史數據中；4.具備電壓、電流、容量、溫度實時動態顯示； 5.具備充、放電參數預設置，一鍵啟動；6.采用三相交流220V供電方式。7.7英寸液晶觸摸顯示屏分辨率1024x600。8.內置存儲器（128MB）：支持自動存儲測試記錄，可查看歷史數據情況。9.預留RS485主機接口，電池單節電壓采集。（擴展功能，默認不開放）10.預留RS485從機接口，接受遠程控制。（擴展功能，默認不開放）11.預留CAN通信接口。（擴展功能，默認不開放）12.預留USB接口，數據轉存（定制功能，默認不開放）五、產品操作5.1 產品使用前注意事項1.設備的控制系統使用交流供電，工作中需要保持交流的不間斷供電。2.設備工作時需保證良好通風，進風口及出風口1米范圍內不可有遮擋。3.設備應在室內使用，保持設備干燥、無腐蝕、無結露、通風良好。5.2 產品接線5.2.1 接線圖示 設備連接：將放電電纜線的快速接頭插入測試儀的快速插座對接（紅正黑負），然后將放電導線另一端分別與電池組兩端連接（紅正黑負）。

福州蓄電池充放電測試儀未經本公司許可擅自拆機維修，保修自動失效。附錄1：蓄電池組容量測試儀后臺軟件操作說明（一）后臺軟件功能1、USB數據的讀取、顯示及保存；2、測試報表生成；（二）后臺軟件安裝及操作1、雙擊電池數據分析軟件安裝包根據提示選擇安裝路徑自動安裝。2、運行前臺軟件，如圖2.1所示：圖2.1（三）U盤數據的讀取、顯示與保存放電過程中，放電數據可保存在儀表內存中，放電結束后，可通過U盤將放電數據導入電腦進行分析；1、確定數據在電腦中的存放位置；2、雙擊“選擇測試文件”彈出對話框；如圖3.1所示圖3.13、選擇需要解析的數據“打開”， 界面上就會顯示各種的放電參數曲線，如圖3.2所示：圖3.2（四）測試報表生成1，點擊標題欄圖標，如圖4.1所示圖4.12，點擊下拉菜單“導出報表”圖4.23，彈出對話框，命名文件名稱及選擇文件存儲路徑后軟件自動生成word格式文件圖4.3注：請確保您的電腦里裝有OFFICE辦公軟件。附錄2：鉛酸蓄電池放電系數對應表放電率額定容量的百分比額定容量的電流百分比終止電壓10h放電率10％1.8V9h放電率97.4％10.8％8h放電率94.4％11.4％7h放電率93％12.4％6h放電率91.7％13.3％5h放電率87.6％14.6％4h放電率80％20％3h放電率75％25％2h放電率61.1％30.55％1h放電率55％51.4％1.75V0.5h放電率45％70％1.7V附錄3：常見儀器及接線故障排查方法序 號故障現象排查方式1某個模塊單體電壓全部為0檢查確認無線模塊接線方式2每個無線模塊前三個單體電壓為0 。

福州蓄電池充放電測試儀蓄電池性能的檢測和失效預測，仍是一個很復雜的電化學測量難題。曾在電力、通信、金融、交通等行業中大量使用的固定式隔酸防爆鉛酸蓄電池，可通過測量端電壓、查看電解液密度、液位、溫度等了解電池狀態。然而，閥控式鉛酸蓄電池的密封、貧液式設計，使得我們很難掌握其狀況，隔酸防爆蓄電池的檢測維護手段已不再適用于閥控式蓄電池，這正是當前蓄電池運行管理的缺憾和難點。目前，常用的檢測方法為平時測量電池的端電壓和每年進行核對性放電容量測試。我們認為：1、蓄電池浮充狀態下的端電壓與容量無對應關系。我們知道，即使性能很差的蓄電池在浮充狀態下也可能測得合格的電壓。因此平時處于浮充狀態下的端電壓是不能真實反映蓄電池性能的。2、全容量放電測試仍為測試蓄電池組實際容量為準確有效的方法。我們知道，蓄電池組的容量等于該組蓄電池中性能差的那節蓄電池的容量。因此，對蓄電池組的檢測可轉變為對落后電池的檢測，找出落后電池并測得該電池的容量即可得到電池組的容量。對蓄電池組以規定的恒定電流進行放電，同時監測每一節蓄電池的電壓，當其中任何一節電池的電壓跌到終止電壓時，所放出的容量即為該蓄電池組的實際容量。該方法真實準確。同時我們知道蓄電池具有如下的放電曲線：從蓄電池的放電曲線，可以看出：1、相同的放電曲線反映了相同的電池性能。對同一廠家、相同配方和生產工藝的同規格蓄電池其特性曲線是一樣的（暫不考慮生產中的離散性）。

福州蓄電池充放電測試儀未經本公司許可擅自拆機維修，保修自動失效。附錄1：蓄電池組容量測試儀后臺軟件操作說明（一）后臺軟件功能1、USB數據的讀取、顯示及保存；2、測試報表生成；（二）后臺軟件安裝及操作1、雙擊電池數據分析軟件安裝包根據提示選擇安裝路徑自動安裝。2、運行前臺軟件，如圖2.1所示：圖2.1（三）U盤數據的讀取、顯示與保存放電過程中，放電數據可保存在儀表內存中，放電結束后，可通過U盤將放電數據導入電腦進行分析；1、確定數據在電腦中的存放位置；2、雙擊“選擇測試文件”彈出對話框；如圖3.1所示圖3.13、選擇需要解析的數據“打開”， 界面上就會顯示各種的放電參數曲線，如圖3.2所示：圖3.2（四）測試報表生成1，點擊標題欄圖標，如圖4.1所示圖4.12，點擊下拉菜單“導出報表”圖4.23，彈出對話框，命名文件名稱及選擇文件存儲路徑后軟件自動生成word格式文件圖4.3注：請確保您的電腦里裝有OFFICE辦公軟件。附錄2：鉛酸蓄電池放電系數對應表放電率額定容量的百分比額定容量的電流百分比終止電壓10h放電率10％1.8V9h放電率97.4％10.8％8h放電率94.4％11.4％7h放電率93％12.4％6h放電率91.7％13.3％5h放電率87.6％14.6％4h放電率80％20％3h放電率75％25％2h放電率61.1％30.55％1h放電率55％51.4％1.75V0.5h放電率45％70％1.7V附錄3：常見儀器及接線故障排查方法序 號故障現象排查方式1某個模塊單體電壓全部為0檢查確認無線模塊接線方式2每個無線模塊前三個單體電壓為0 。

福州蓄電池充放電測試儀在所有信息化、自動化程度不斷提高的運行設備、運行網絡系統中不間斷供電是一個基礎的保障.而無論是交流還是直流的不間斷供電系統，蓄電池作為備用電源在系統中起著極其重要的作用。平時蓄電池處于浮充備用狀態，一旦交流電失電或其它事故狀態下，蓄電池則成為負荷的能源供給者。我們知道蓄電池除了正常的使用壽命周期外，由于蓄電池本身的質量如材料、結構、工藝的缺陷及使用不當等問題導致一些蓄電池早期失效的現象時有發生。為了檢驗蓄電池組的可備用時間及實際容量，保證系統的正常運行，根據電源系統的維護規程需要定期或按需適時的對蓄電池組進行容量的核對性放電測試以早期發現個別的失效或接近失效的單體電池予以更換保證整組電池的有效性；或者對整組電池的預期壽命作出評估。我司經多年研制，以其專有技術，開發成功系列化的、智能化程度和精度極高的蓄電池放電測試儀。本測試儀可在蓄電池離線狀態下作為放電負載通過連續調控放電電流，實現設定值的恒流放電。在放電時，當蓄電池組端電壓、或單體電壓跌至設定下限值、或設定的放電時間到、或設定的放電容量到時儀器將自動停止放電并記錄下所有有價值的、連續的過程實時數據。本儀器有非常友好的人機界面不僅可以在菜單的提示下完成各種設置和數據查詢而且放電的過程數據均保存在設備的內存中通過數據接口可以轉存到U盤并通過上位機的專用軟件對數據進行分析生成需要的曲線和報表。本儀器有完善的保護功能不僅有聲、光告警而且還有明確的界面提示。
