過流保護是反時限控制方式，在設定的過流延時跳閘時間的基礎上，保護器根據過流程度自動修改過流延時跳閘時間，過流越大，則保護動作也越快。反時限計算方法如下：設定過流檢測時間為ts，超過過流設定值的電流以0.1倍額定電流為單位作修改因子n，如過流設定值為1.2倍ie，現電流值為（1.2～1.3）ien=0；（1.3～1.4i
en=1等等。實際過流檢測時間t=ts/(1＋0.25n)。技術條件編輯技術條件：  1.適用范圍： 各類中、小型高壓和低壓發電機組  2.輸入號：  (1) pt電壓： a. 標稱100v發電機pt（電壓互感器）電壓  b. 標稱230v發電機相電壓  c. 標稱400v發電機線電壓  (2) 三相電流： 標稱5a發電機三相ct (電流互感器)電流號  （注意同名端在同一側，ct線
性范圍：0-7a）  3.輸出號： 繼電器開、關號(具常開和常閉兩種方式)  繼電器觸點容量：交流220v/5a 380v/2a  直流110v/0.8a 220v/0.2a  4.電壓測量精度： 不低于±1  5.電流測量精度： 不低于±1  6.工作電源： 交流85v～280v 直流110v～220v  7.功耗： 小于6w  8.工作環境：  環境溫度： -5℃～＋45℃  相對濕度
： 不大于90(40℃)  海拔2500米以下地區規定單相220V的供電誤差不得大于220V的正負百分之10，也就是當220V過高于242V，叫過壓;低于198V，叫欠壓。在單相220V的用電中，220V突升到380V或440V的超高電壓，叫超壓;當電網電壓出現突變超壓、過壓欠壓時能智能自動快速切斷電源的器件叫過壓保護器。過壓保護器的原理：通過內部操作過電壓(主要是真空開關強制截流過電壓，也包擴
多次重燃過電壓和三相開斷不同步產生的過電壓)對電氣設備侵害的產品。其核心工作原理是采用放電間隙給氧化鋅閥片分壓的方式，降低產品的操作沖擊保護殘壓，實現對操作過電壓的保護。過壓保護器主要用途、科學、智能用電的保證，能保證電器不被電網電壓或輸入電源異常而燒壞、燒毀、起火等，有效地保護了生命財產。多重保護，高電壓時自身保護，低電壓時穩定工作；動作電壓、開機延時時間精準，執行響應速度快；可顯示
實時電壓；可根據不同電器的額定電壓來任意更改數據；可設置為停電再來電和跳閘斷電保護后自動開啟或人工手動開啟；可設置合閘延時時間；可一鍵恢復出廠設置；可本機測試跳閘、合閘、自動、手動、延時等；可直接接入380V相線進行高壓測試因雷擊架空線路引起的直擊雷電過電壓或感應過電壓極易導致絕緣子閃絡或擊穿，形成的工頻續流，高溫電弧瞬間熔斷導線。為了防止這一事故，需要在架空線路上安裝線路過電壓保護器，其作用是在
雷擊架空線路時，將雷電流引向保護器，并切斷工頻續流，避免絕緣子閃絡或擊穿，保護架空線路避免引發雷擊斷線事故。線路過電壓保護器特點編輯防止雷擊斷線事故的技術措施的技術經濟性對比：線路過電壓保護器

這里的要害問題是：攝像機是安防
系統的有機組成部分，與主機和全系統有著緊密的電氣連接關系，“攝像機立桿避雷針化”后，避雷針也就“正式”成了安防系統的有機組成部分，避雷針也與主機和全系統有著緊密的電氣連接關系。這是安防工程的現實，也是“專業防雷廠家”有意無意回避或忽略的問題。如何發現電流互感器CT二次開路及電流互感器CT二次開路解決方法電流互感器即CT一次繞組匝數少，使用時一次繞組串聯在被測線路里，二次繞組匝數多，與測量儀表和繼電
器等電流線圈串聯使用，測量儀表和繼電器等電流線圈阻抗很小，所以正常運行時CT是接近短路狀態的。CT二次電流的大小由一次電流決定，二次電流產生的磁勢，是平衡一次電流的磁勢的。若二次開路，其阻抗無限大，二次電流等于零，其磁勢也等于零，就不能去平衡一次電流產生的磁勢，那么一次電流將全部作用于激磁，使鐵芯嚴重飽和。磁飽和使鐵損增大，電流互感器CT發熱，CT線圈的絕緣也會因過熱而被燒壞。還會在鐵芯上產生剩磁
，增大互感器誤差。嚴重的是由于磁飽和，交變磁通的正弦波變?yōu)樘菪尾ǎ诖磐ㄑ杆僮兓乃查g，二次線圈上將感應出很高的電壓，其峰值可達幾千伏，如此高的電壓作用在二次線圈和二次回路上，對人身和設備都存在著嚴重的威脅。所以CT在任何時候都是不允許二次側開路運行的。如何發現CT二次開路故障呢，一般可從以下現象進行檢查判斷：1回路儀表指示異常，一般是降低或為零。用于測量表計的電流回路開路，會使三相電流表指示不
一致、功率表指示降低、計量表計轉速緩慢或不轉。如表計指示時有時無，則可能處于半開路狀態（接觸不良）。2電流互感器CT本體有無噪聲、振動不均勻、嚴重發熱、冒煙等現象，當然這些現象在負荷小時表現并不明顯3電流互感器CT二次回路端子、元件線頭有放電、打火現象。4繼保發生誤動或拒動，這種情況可在誤跳閘或越級跳閘時發現并處理。5電度表、繼電器等冒煙燒壞。而有無功功率表及電度表、遠動裝置的變送器、保護裝置的繼
電器燒壞，不僅會使CT二次開路，還會使PT二次短路電流互感器CT二次過電壓保護器可以有效解決CT二次開路。結論及故障處理：以上是檢查CT二次開路的一些基本線索，實質上在正常運行中，一次負荷不大，二次無工作，且不是測量用電流回路開路時，CT的二次開路故障是不容易發現的。檢查處理CT二次開路故障，要盡量減小一次負荷電流，以降低二次回路的電壓。操作時注意，要站在絕緣墊上，戴好絕緣手套，使用絕緣良好
的工具。（1）發現CT二次開路，要先分清是哪一組電流回路故障、開路的相別、對保護有無影響，匯報調度，解除有可能誤動的保護。（2）盡量減小一次負荷電流。若CT嚴重損傷，應轉移負荷，停電處理。（3）盡快設法在就近的試驗端子上用良好的短接線按圖紙將CT二次短路，再檢查處理開路點。（4）若短接時發現有火花，那么短接應該是有效的，故障點應該就在短接點以下的回路中，可進一步查找。若短接時沒有火花，則可能短接無
效，故障點可能在短接點以前的回路中，可逐點向前變換短接點，縮小范圍檢查CT二次開路可裝設電流互感器CT二次過電壓保護器。

 1)用于保護電氣設備免受高瞬態過電壓危害并限制續流時間也常限制續流幅值的一種電器，本術語包含運行安裝時對于該電器正常功能所必須的任何外部間隙，而不論其是否作為整體的一個部件，注1:避雷器通常連接在電網導線與地線之間。
  然而有時也連接在電器繞組旁或導線之間，注2:避雷器有時也稱為過電壓保護器，過電壓限制器(surgedivider)，摘自:，GB/T2900.12-2008，2)避雷器是通線纜防止雷電損壞時經常采用的另一種重要的設備。

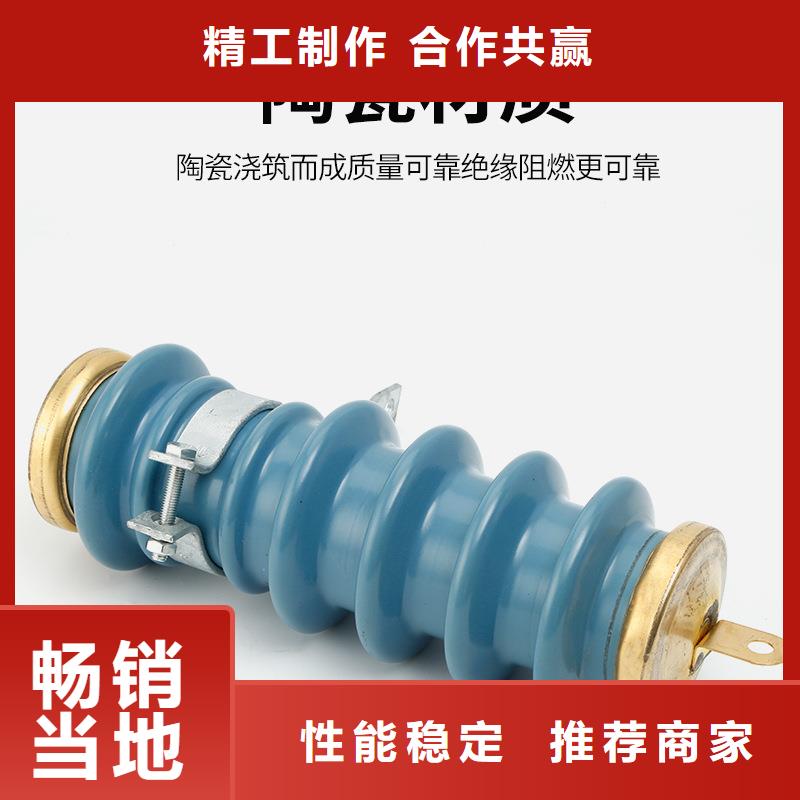

  交流無間隙金屬氧化物避雷器用于保護交流輸變電設備的絕緣，免受雷電過電壓和操作過電壓損害，適用于變壓器，輸電線路，配電屏，開關柜，電力計量箱，真空開關，并聯補償電容器，旋轉電機及半導體器件等過電壓保護，特點與原理編輯交流無間隙金屬氧化物避雷器具有優異的非線性伏·安特性。
  響應特性好，無續流，通流容量大，殘壓低，過電壓能力強，耐污穢，抗老化，不受海拔約束，結構簡單，無間隙，密封嚴，壽命長等特點，本避雷器在正常系統工作電壓下，呈現高電阻狀態，僅有安級電流通過，在過電壓大電流作用下它便呈現低電阻。
  從而限制了避雷器兩端的殘壓分類編輯避雷器分為很多種，有金屬氧化物避雷器，線路型金屬氧化物避雷器，無間隙線路型金屬氧化物避雷器，全絕緣復合外套金屬氧化物避雷器，可卸式避雷器，避雷器的主要類型有管型避雷器。
  閥型避雷器和氧化鋅避雷器等，每種類型避雷器的主要工作原理是不同的，但是它們的工作實質是相同的，都是為了保護通線纜和通設備不受損害，管型避雷器管型避雷器實際是一種具有較高熄弧能力的保護間隙，它由兩個串聯間隙組成。
  一個間隙在大氣中，稱為外間隙，它的任務就是隔離工作電壓，避免產氣管被流經管子的工頻泄露電流所燒壞另一個裝設在氣管內，稱為內間隙或者滅弧間隙，管型避雷器的滅弧能力與工頻續流的大小有關，這是一種保護間隙型避雷器。
  大多用在供電線路上作避雷保護，閥型避雷器閥型避雷器由火花間隙及閥片電阻組成，閥片電阻的制作材料是特種碳化硅，利用碳化硅制作的發片電阻可以有效地防止雷電和高電壓，對設備進行保護，當有雷電高電壓時，火花間隙被擊穿。
  閥片電阻的電阻值下降，將雷電流引入大地，這就保護了線纜或電氣設備免受雷電流的危害，在正常的情況下，火花間隙是不會被擊穿的，閥片電阻的電阻值較高，不會影響通線路的正常通，氧化鋅避雷器氧化鋅避雷器是一種保護性能優越。
  質量輕，耐污穢，性能穩定的避雷設備，它主要利用氧化鋅良好的非線性伏安特性，使在正常工作電壓時流過避雷器的電流極小(安或毫安級)當過電壓作用時，電阻急劇下降，泄放過電壓的能量，達到保護的效果，這種避雷器和傳統避雷器的差異是它沒有放電間隙。
  利用氧化鋅的非線性特性起到泄流和開斷的作用，以上介紹了幾種避雷器，每種避雷器各自有各自的優點和特點，需要針對不同的環境進行使用，才能起到良好的避雷效果，作用編輯避雷器連接在線纜和大地之間，通常與被保護設備并聯。
  避雷器可以有效地保護通設備，一旦出現不正常電壓，避雷器將發生動作，起到保護作用，當通線纜或設備在正常工作電壓下運行時，避雷器不會產生作用，對地面來說視為斷路，一旦出現高電壓，且危及被保護設備絕緣時。

試驗應在"相對相"間及"相對地"間進行，測量次數為三次，求其平均值。每二次試驗的時間間隙不小于10S，放電后子0.2S內切斷工頻電源。試驗時可在試驗變壓器旁邊串聯一只10A以上的電流表，觀察電流值，當電流發生突變時，表明試品已放電，此刻的電壓值即為工頻放電電壓值。若現場有條件，可通過高壓測試儀直接讀取脈沖電電壓值。每3-4年應做一次工頻放電試驗的常規檢測。
電力設備性試驗規程規定：35kV及以下的過電壓保護器用2500V兆歐表測量，其絕緣電阻不低于1000MΩ。
對無間隙過電壓保護器還要測量1mA(直流)時的臨界動作電壓U1mA和75%U1mA直流下的泄露電流 ，測量的U1mA主要是檢查其閥片是否受潮，確定其動作性能是否符合要求。U1mA實測值與初始值或制造值相比，其變化不應大于5%，U1mA過高使保護電氣設備的絕緣裕度降低，U1mA過低使過電壓保護器在各種操作和故障的瞬態過電壓下發生，測量75%U1mA下的直流泄露電流，主要檢測長期允許工作電流的變化情況。規程規定，75%U1mA下的泄露電流不大于50μA過電壓保護器參數及選型
從真空開關操作過電壓導致高壓電動機絕緣損壞的機理著手，分析了過電壓保護器應具備的條件．確定了較常用的帶串聯間隙四星形過電壓保護器的選型安裝裝、定期試驗方法及注意事項 認為．過電壓保護器額定電壓的選擇應不小于9．94kV；過電壓保護器持續運行電壓的選擇應大于較高運行線電壓即7．21 ．并小于工頻放電電壓值；過電壓保護器殘壓值的選擇應低于15．9kV；工頻放電電壓的選擇值根據負栽不同．應在9．3kV~12．48kV。

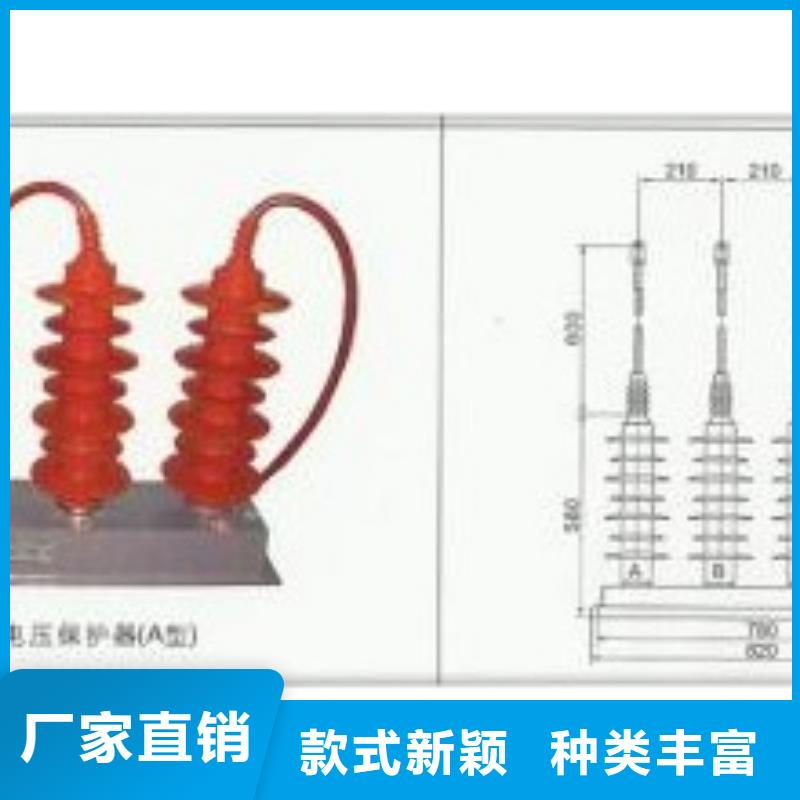

組合式過電壓保護器參數額定電壓UR的選擇
確定組合式過電壓保護器額定電壓的主要依據是單相接地時健全相的較高暫時過電壓 根據電力部1993年l0月30日《關于提高3 kV～66 kV無間隙金屬氧化物避雷器額定電壓和持續運行電壓有關情況的通報》，對于6kV～10kV電機 ≥1．38 ，按國內標準，較高運行線電壓為 =1．15 ，則6kV電動機的 =1．15~6．3=7．2(kV)，6 kV電機過電壓保護器的額定電壓 ≥1．38~7．2=9．94(kV)。
組合式過電壓保護器持續運行電壓的選擇
由于6kV～35 kV系統多為中性點不接地系統．出現單相接地以后．相對地電壓上升為線電壓
