福州變壓器容量特性測試儀功能特點1、可測量各種配電變壓器的容量，無源測量，方便、準確。2、內部自帶電源、自動產生三相大功率測試電源。3、可測量各種類型的變壓器的空載電流、空載損耗、短路電壓、短路損耗。4、通過空載試驗可準確判定被測變壓器的型號，包括：油浸式S7、S9、S11、S13、S15、S20、S21、S22、S25；干變SCB9、SCB10、SCB11、SCB12、SCB13、SCB14、SCB15、SCB17、SCB18、SCB19等各種類型的變壓器。5、可自動進行波形畸變校正，溫度校正（提供簡單的溫度校正和附加損耗分別校正兩種方式），電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），非常適合沒有做稍大容量變壓器短路試驗條件的單位。6、可測量電壓和電流的諧波含量和總諧波失真度。7、可進行簡單的矢量分析，繪制矢量圖。8、顯示各電參量的波形圖，做為示波器使用。9、電壓回路寬量限：電壓可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。10、電流量程分高低檔，可保證100A測量范圍，小可保證毫安級的幅值準確測量，可滿足PT的阻抗電壓測量。11、容量測量范圍：20kVA~800000kVA（三相變）5kVA~100000kVA（單相變）12、電池剩余電量百分數指示功能，絕非簡單的虧電報警。13、大屏幕、高亮度的彩色液晶顯示，全漢字菜單及操作提示實現友好的人機對話，導電硅膠觸摸按鍵使操作更簡便，按鍵壽命更長。14、用戶可隨時將測試的數據通過微型打印機將結果打印出來。15、測試結果存儲功能，可存儲200組容量測試數據。

福州變壓器容量特性測試儀特性測試界面“特性測試”，主要是指測試變壓器的負載損耗、空載損耗等基本特性數據，如果要完全符合標準的要求，其測試過程幾乎全部都要借助外部的調壓、升壓設備，在操作過程中可能會有高壓產生，請務必注意。變壓器特性測試的具體接線方式方法在第5章中單獨講解，如果要了解具體接線方法請直接看第5章。4.1 空載損耗測試在特性界面選定“空載測試”項，進入空載測試設置界面（圖六）。空載測試是需要外配交流電源（包括升壓、調壓設備）的測試。4.1.1空載損耗測試參數設置進行空載測試前，需要設定一些必要的參數。一次電壓：進行變壓器測試之前，需要正確輸入變壓器的工作電壓，該項為變壓器的一次額定電壓值。單位為kV。圖六 空載測試參數設置界面二次電壓：進行變壓器測試之前，需要正確輸入變壓器的工作電壓，該項為變壓器的二次額定電壓值。單位為kV。標稱容量，即為被試變壓器的額定容量；變壓器類型：設定被試變壓器的類型。主要設定有“SJ（73）配變”、“S7.S9(及以上)配變”、“干式變壓器”、“其他變壓器”等四個備選項。聯接組別：選擇被測變壓器的實際聯接組別。電壓變比，當所測量的電壓值超過本儀器本身量程后，用戶可以外擴電壓互感器，進行量程擴展。此參數為外擴電壓互感器的變比值（如：10kV/0.1kV的電壓互感器，應輸入100）。當未用外擴電壓互感器時，請輸入1。電流變比，與電壓變比的意義相似。當所測電流超過儀器本身量程后，可以外擴電流互感器，來進行量程擴展，該參數為外擴電流互感器的變比值（如：100A/5A的電壓互感器即可輸入20）。同樣，當未用外擴電流互感器時，請輸入1。變壓器編號：共6位數的變壓器編號。主要是為了便于變壓器的管理、查閱。該項值通過數字鍵輸入。

福州變壓器容量特性測試儀三相空載正確設置了特性參數后，再進行三相空載的測試功能。圖十六 三相空載接線圖a)對于電壓或者電流超過儀器量程的，要經過PT或CT來測量變壓器的空載損耗，在參數設置界面正確設置PT變比以及CT變比值。b)接線無誤后，在低壓側施加額定電壓值，比如低壓側電壓為0.4KV，則接通三相可調交流電源到400V左右，點擊‘開始測試’，或者直接按外部按鍵‘確認’按鍵開始測試，待數值穩定后再次點擊界面按鍵，或者直接按外部按鍵‘確認’按鍵，測試儀可自動計算出實際的空載損耗數據。 c)三線空載屏分別顯示出當前各相的實際電壓、電流、功率，以及校正后的空載電流百分比Io％、校正后的空載損耗（非額定電壓條件下空載試驗時將測量的功率損耗和空載電流校正到額定電壓條件時的數值）。 圖十七 三相空載結果圖4.4.3 單相短路a)為確保儀器測量數據的準確度，變壓器的A、B、C各相做單相短路試驗時，施加于測試電路的電流必須大于50％額定電流。b)正確設置了特性參數后，再進行單相短路的測試功能c)在參數設置界面中，正確設置測試的變壓器容量，額定高壓、額定低壓，按銘牌所標值輸入。d)測量步驟步，黃色測試鉗子夾在變壓器高壓側的A相接線柱，紅色測試鉗子夾在變壓器高壓側的B相接線柱；測試鉗得粗細線，按接線示意圖聯接（粗線接電流，細線接電壓）。接線無誤后，接通單相交流電源，施加于測試電路的電流必須大于50％額定電流。點擊‘開始測試’，或者直接按外部按鍵‘確認’按鍵開始測試，待數值穩定后按‘A相測試’鍵此時完成A相測試。第二步，黃色測試鉗子夾在變壓器高壓側的B相接線柱，紅色測試鉗子夾在變壓器高壓側的C相接線柱；接通單相交流電源，待數值穩定后按‘B相測試’鍵此時完成B相測試。第三步，黃色測試鉗子夾在變壓器高壓側的C相接線柱，紅色測試鉗子夾在變壓器高壓側的A相接線柱；接通單相交流電源，待數值穩定后按‘C相測試’鍵此時完成C相測試。e)測試完畢顯示出當前各相的實際電壓、電流、功率，校正后的短路電壓百分比Uk％即阻抗電壓、測試負載損耗以及校正后的負載損耗（非額定電流條件下短路試驗時將測量的功率損耗和短路電壓校正到額定電流條件時的數值）。

福州變壓器容量特性測試儀變壓器用戶：此項為拼音中文輸入，可以多輸入7個中文漢字，進入該項輸入后，儀器自動調出中文拼音輸入法，先選拼音，“確定”拼音后，再選擇漢字。本項主要是將被測變壓器的用戶錄入，方便檔案管理。測試員：此項為拼音中文輸入，可以多輸入7個中文漢字，進入該項輸入后，儀器自動調出中文拼音輸入法，先選拼音，“確定”拼音后，再選擇漢字。本項內容是為了方便測試檔案的存檔、查閱。當您輸入正確數據后，即可單擊“確定”鍵進入”空載測試方式選擇”界面(如圖七)。單擊“退出”鍵，即可退出該界面。根據實際需要，選擇對應的測試方式即可。具體接線方法參見后面的具體說明。圖七 空載測試方式選擇界面4.1.2三瓦特法空載測試三瓦特法空載測試，是指采用三相四線的模式將電源、本儀器、待測試變壓器連接起來進行的空載測試。其測試過程中反映的中間數據，可以作為變壓器各相鐵芯、繞組的參考數據。圖八-1 三瓦特法空載測試中 圖八-2 三瓦特法空載測試結果三瓦特法空載測試如圖八-1、圖八-2。將顯示a、b、c三相的電壓(Ua、Ub、Uc)、電流(Ia、Ib、Ic)、有功損耗(Pa、Pb、Pc)、Uab、Ubc、Uca等參數。測試結果項有：校正后的空載電流(校Io)、空載損耗(校Po)和根據空載損耗推定的變壓器性能水平代號以及其國標損耗。同樣，單擊“打印”鍵，即可打印相關數據。單擊“保存”即可保存相關數據。做三相空載試驗時，當輸入的電壓達到被測變壓器的額定電壓時，本儀器將自動鎖存測試結果。一旦測試結果鎖存，就可以將測試電源停掉。輸入電壓未達到被測變壓器的額定電壓時，可以通過單擊“鎖存”鍵，實現測試數據的鎖存。

福州變壓器容量特性測試儀液晶界面液晶顯示界面主要有十一屏，包括主菜單和十個功能界面，下面分別加以詳細介紹。1、主菜單界面儀器開機即進入主菜單，界面如圖3所示：圖3、主菜單界面主菜單共有十個可選項，分別為：容量測試、參數設置、有源負載、單相空載、三相空載、單相變測試、三相短路、結果查詢、電氣參數、諧波分析。當光標指向哪一個功能選項時，哪個選項就變為反色顯示，可見圖四界面中選中項為‘容量測試’功能，按上下左右鍵可改變光標指向的選項。此時，按‘’確定鍵進入選中的功能顯示屏。下端為提示行，顯示當前的日期時間、內部電池的電壓幅值和剩余電量百分比，從而可以及時掌握儀器的電池電量情況，了解儀器是否要充電避免沒有及時充電而在現場無法正常工作的情況。各功能選項的用途分別為：?容量測試：用來測量變壓器的容量值。?參數設置：用來對變壓器空負載試驗的必要的參數進行設置。?有源負載：用儀器內部電源來進行變壓器的短路試驗，無需其他輔助設備。?單相空載：使用單相電源進行三相變壓器的空載試驗；在現場三相電源一般不容易滿足要求，我公司獨創了一種單相電源對三相變壓器進行空載試驗的方法。針對Y/Yn0的配電變壓器，只需要單相市電（交流220V）即可進行空載試驗。?三相空載：使用外接的三相電源進行變壓器的空載試驗。?單相變測試：外接電源測試單相變壓器的空負載、三相變的零序阻抗。?三相短路：使用外接的三相電源進行變壓器的短路試驗。?結果查詢：查看已保存的測試結果記錄。同時可將儀器內部保存的測試記錄上傳到后臺管理計算機，方便用戶進行測試結果的管理。?電氣參數：用來進行各種電參量的測量，包括：波形顯示、矢量分析、實時數據。?諧波分析：用來檢測試驗電源的諧波含量。

福州變壓器容量特性測試儀參數的修改操作說明：選擇型參數：對于有左右箭頭指向的參數為選擇型參數，使用觸摸功能可以在彩色液晶上的左右箭頭指向區域直接點擊，使用外部按鍵時用F2鍵移動光標到相應的參數位置，光標所在的位置為參數的名稱呈現灰色底的狀態，F3為向左翻頁，F4為右翻頁，正確選擇所需要的參數即可，參數修改完后自動保存。輸入型參數：對于沒有左右箭頭指向的參數為輸入型參數，使用觸摸功能可以在彩色液晶上的數值顯示區域直接點擊后自動彈出小鍵盤，在小鍵盤上正確輸入，輸入完畢按確認鍵即可完成參數的修改。使用外部按鍵時用F2鍵移動光標到相應的參數位置，光標所在的位置為參數的名稱呈現灰色底的狀態，此時按外部鍵盤上的確認鍵即可彈出小鍵盤，使用小鍵盤相對應的外部按鍵輸入即可。 試品編號的外部鍵盤輸入方法：彈出下面的鍵盤后，按照屏幕下方的提示操作即可。F1F2F3功能鍵分別代表英文字母 行第二行第三行的字母，每個字母的輸入對照上面的數字輸入即可，F4是回退鍵。例如：輸入GT588，按F2鍵，屏幕提示"0:A 1:S 2:D 3:F 4:G 5:H 6:J 7:K 8:L 9:123"，按下G對應的字母4，按F1鍵，屏幕提示"0:Q 1:W 2:E 3:R 4:T 5:Y 6:U 7:I 8:O 9:P"，按下T對應的字母4，要轉換成數字輸入狀態，按F2鍵，按9鍵，屏幕提示"0~9數字 F1:q~p F2a~l F3 z~m F4回退"，按下588，按下確認鍵確認輸入即可。圖五 英文字母鍵盤注意：觸摸屏幕和外部鍵盤在修改參數的時候 單獨使用同一種輸入方法。

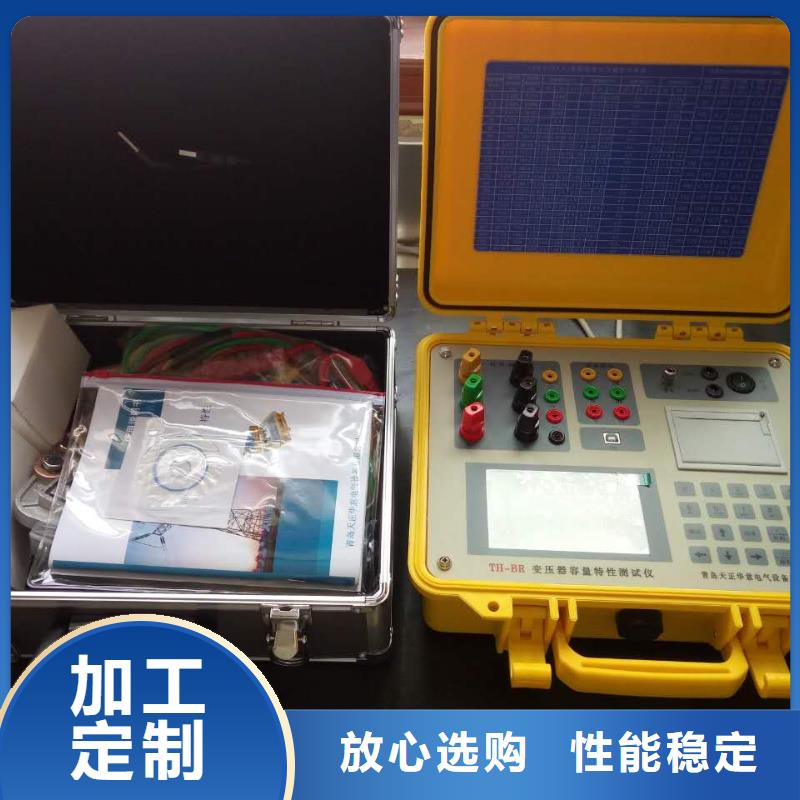

福州變壓器容量特性測試儀第二章 技術指標1、輸入特性有源部分：電壓測量范圍：0~10V 電流測量范圍：0~10A無源部分：電壓測量范圍：0~800V 寬量限（可以外接電壓互感器）。電流測量范圍：0~100A內部全部自動切換量程（可以外接電流互感器）。2、準確度：電壓、電流、頻率：±0.2％功率：±0.2％（CosΦ＞0.1），±0.3％（0.02＜CosΦ＜0.1）3、匝比測試精度：0.2％4、直阻參數I.輸出電流：＜5mA、40mA、200mA、1A、5A、10AII.分辨率：0.1μΩIII.量程： 100Ω-20KΩ （＜5mA檔）a.1Ω-250Ω （40mA檔）b.100mΩ-50Ω (200mA檔)c.5mΩ-10Ω (1A檔)d.1mΩ-2Ω (5A檔)e.0.5mΩ-0.8Ω (10A檔)IV.準確度：大于5毫安：2‰ 小于5毫安： 5‰5、工作溫度：－10℃~ ＋40℃6、絕緣：⑴ 電壓、電流輸入端對機殼的絕緣電阻≥100M?。⑵ 工作電源輸入端對外殼之間可承受工頻2KV（有效值）、歷時1分鐘試驗。7、體積：41cm×35cm×18cm8、重量：6Kg第三章 結構外觀儀器由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分都在主機內部，其主機外箱采用高強度進口防水注塑機箱，堅固耐用，配件箱用來放置測試導線及工具。3.1 結構尺寸圖一 主機與配件箱尺寸3.2 面板布置圖二 面板布置圖面板布置圖說明：列是變壓器特性測試輸入端子，有電壓輸入端子（Ua、Ub、Uc、Un）輸入范圍（0-750V），電流輸入端子（Ia＋Ia-Ib＋Ib-Ic＋Ic-）輸入范圍（0-100A）；第二列是容量測試端子，包括（UaUbUcUn；IaIbIc）；第三列是變壓器綜合測試端子，變比測試，匝比測試；第四列是直流電阻測試端子，接地端子；一列是溫度采集，變壓器外觀數據電子卡尺采集端子，上部是電源插座、工作開關；面板左下方為液晶顯示屏；液晶右側為打印機和控制鍵盤。

福州變壓器容量特性測試儀技術指標1、輸入特性有源部分：電壓測量范圍：0~10V電流測量范圍：0~10A無源部分：電壓測量范圍：0~750V 寬量限。電流測量范圍：0~5A~100A內部雙量程。2、準確度電壓：±0.1％電流：±0.1％功率：±0.1％（CosΦ＞0.2），±0.2％（0.02＜CosΦ＜0.2）3、工作溫度：－25℃~ ＋65℃4、充電電源：交流160V~260V5、絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。⑵、工作電源輸入端對外殼之間承受工頻2kV（有效值），歷時1分鐘實驗。6、主機體積：32cm×24cm×13cm7、重量：3kg三、結構外觀儀器由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分安裝在主機內部，其主機外箱采用高強度進口防水注塑機箱，堅固耐用，配件箱用來放置測試導線及配套工具。1、結構尺寸結構尺寸（圖1）圖1、主機與配件箱尺寸2、面板布置面板布置圖（圖2）圖2、面板布置圖如圖2所示：上方從左到右依次為特性測試用輸入端子（A相100A電流輸入端子正極Ia100A、A相5A電流輸入端子正極Ia5A、A相電流輸入端子負極Ian、B相100A電流輸入端子正極Ib100A、B相5A電流輸入端子正極Ib5A、B相電流輸入端子負極Ibn、C相100A電流輸入端子正極Ic100A、C相5A電流輸入端子正極Ic5A、C相電流輸入端子負極Icn、電壓輸入端子Ua、Ub、Uc、）、充電電源插座及開關、接地端子、容量測試用接線端子和打印機。面板左下方為彩色液晶顯示屏；液晶右側為鍵盤。
