阜陽絕緣油介電強度測試儀菜單功能6.1 菜單界面功能一覽表6.2 設置在主界面按動“”鍵進入設置主界面?？梢赃M行測試設置(測試流速、測試次數、測試間隔、測試體積、沖洗體積、沖洗時間)、報警設置（各種測試標準下的報警級別）、存儲設置（是否打印數據、是否自動存儲、儀器內部存儲或U盤存儲）、時間設置、校準等操作。按動“”鍵選擇對應的設置進入設置界面；按動“”鍵進入相應的設置選項；按動“”鍵進入存儲數據查看界面；按動“”鍵返回測試主界面。6.2.1 測試設置 在設置主界面按動“”鍵到測試設置圖標，按動“”鍵進入測試設置界面。按動“”鍵，在各個設置選項間進行切換；按動“”鍵設置選中的數據。流速設置：設定當前通過儀器的檢品流速；測試體積：設置檢測體積；次數：設置檢測次數（當設定值為0，且測試時間間隔不為0時不計測試次數，一直測試，直到達到報警條件才會停止測試）；測試間隔：設定測試與測試之間的等待間隔；沖洗體積與沖洗時間：分別用來設置沖洗體積和沖洗時間，沖洗體積優先級高于沖洗時間，如果兩個設置項均被設置，則沖洗體積設定值有效，沖洗時間設置無效。按動“”鍵保存當前的設置直接返回到設置主界面；按動“”鍵不保存修改內容直接返回到設置主界面。

全自動油酸值測試儀歡迎咨詢
<阜陽>天正華意電氣設備有限公司

阜陽絕緣油介電強度測試儀測量完畢后屏幕將顯示測試完畢給予提醒，按 確認 鍵返回到開機頁面（圖1）。按 打印 或 顯示 鍵，進入油樣單次測量擊穿電壓值、算數平均值及測量日期和時間的顯示子頁面（圖7～9）。圖7 圖9注意：在顯示子頁面，按選擇鍵可以順序顯示六個界面。其中前三個界面沒有測量時間的數據顯示，為臨時數據組，關機后將丟失。而后三個界面有測量時間數據顯示，為存儲數據組，關機后不會丟失。如果樣品油杯測定超過三個，則系統將按時間分組，記錄顯示近的三組數據。在顯示子頁面，按打印鍵打印所選頁面的存儲數據，按確認鍵返回主頁面 。七、注意事項1. 使用本儀器前，一定要詳細閱讀本操作手冊；2. 儀器操作者應通曉電氣設備或分析儀器的一般使用常識；3. 本儀器在戶內外均可使用，但應避開雨淋、腐蝕性氣體、高濃度塵埃、高溫或陽光直射等場所；4. 油杯應該保持潔凈。在停用期間，應加入足夠量干燥合格的絕緣油浸泡，保持油杯不受潮及電極氧化；5. 電極連續使用一個月后，應例行檢查和維護。檢驗并調整電極間隙，使其恢復標準值；放大鏡觀察電極表面是否出現暗斑，若有此現象，應用綢布擦拭電極表面，使其恢復原狀；6. 儀器的維修和調試須由專業人員完成；7. 接通電源前，應仔細檢查連接線是否牢固，儀器外殼必須可靠接地！ 8. 接通電源后，操作人員嚴禁觸及油杯箱蓋外殼，以免發生電擊危險！9. 儀器在使用過程中，如發現異常應立即切斷電源！八、簡易故障排除1. 開機無反應 檢查電源線是否插接良好，檢查保險管是否完好無損；2. 不升壓 檢查油杯箱蓋是否蓋好；3. 升壓正常但不擊穿 檢查設置是否限制了停升電壓；4. 擊穿后無顯示 檢查油杯內是否有污物；5. 打印不出紙 檢查打印機是否有紙；6. 更換打印紙 打印機在出廠時已安裝了打印紙。若打印紙使用完畢，需要自行安裝新的打印紙。

<阜陽>天正華意電氣設備有限公司
全自動油酸值測試儀歡迎咨詢

阜陽絕緣油介電強度測試儀本儀器是根據電網公司變電檢測通用管理規定第64分冊 《絕緣油油泥與沉淀物檢測細則》規定的要求設計的，適用于測定絕緣油的油泥和沉淀物。一、主要功能特點本儀器主要由玻璃器皿、控溫水浴、控溫漏斗、抽濾泵、電機自動攪拌和智能化電子控溫儀組成。具有體積小、重量輕、安裝使用方便、靈活和升溫快等優點。特別是按標準規定設計的控溫漏斗，小巧輕便，它具有可縮短操作時間和節約溶劑的優點。儀器主要結構包含如下：1、水浴箱：是本儀器的主體，用于對試樣的加熱。2、溫度傳感器：置于水浴箱中，檢測箱中浴液的溫度。3、抽濾瓶：用于盛接濾液。4、鎖緊件：與支架桿一起固定漏斗和調節漏斗的高度。5、支架桿：與鎖緊件一起固定漏斗和調節漏斗的高度。6、玻璃漏斗：與濾紙一起用于試樣過濾。7、控溫漏斗：受溫度控制的漏斗。8、控制箱：水浴箱和控溫漏斗的溫度控制器。左側為水浴箱的控溫儀，右側為控溫漏斗的控溫儀，控制箱后面板右側，為抽吸量調節旋鈕，根據試驗需要調節抽吸量。二、主要技術參數1、工作電源： AC（220±10％）V、50Hz。2、水浴加熱功率：1000W。3、水浴控溫范圍：室溫～90℃內可調。4、水浴溫度顯示：LCD數字顯示。5、水浴控溫精度：±1℃。6、漏斗控溫范圍：室溫～90℃內可調。7、漏斗控溫顯示：LCD數字顯示。8、漏斗控溫精度：±2℃。9、外形尺寸： 控制箱 390㎜×260㎜×590㎜(長×寬×高)；水浴箱 390㎜×290㎜×370㎜(長×寬×高)。10、環境溫度：≤35℃。11、相對濕度：≤85％。12、整機功耗：不大于1200W。

<阜陽>天正華意電氣設備有限公司 全自動油酸值測試儀歡迎咨詢

阜陽絕緣油介電強度測試儀報警設置在設置主界面按動“”鍵到報警設置圖標，按動“”鍵進入報警設置界面。按動“”鍵切換標準、報警等級、報警信號、燈光報警；按動“”鍵對選中項進行設置。以GJB420B為例：按動“”鍵，選中標準項，按動“”鍵選中GJB420B。按動“”鍵選中報警等級，“＞”（表示污染度等級大于該級別時報警） 動“”鍵，開始進行測試如右圖，按動“”鍵結束當前測試。測試完成后，按動“”鍵對測試結果進行存儲，按動“”鍵查看數據詳情。測試完成界面按動“”鍵進入測試數據查看界面。按動“”鍵查看其他標準的測試數據；按動“”鍵查看測試數據；按動“”鍵返回到測試完成界面。七、測試7.1 測試前準備7.1.1 離線測試1. 接通儀器電源并預熱10分鐘。2. 將液樣置于超聲波清洗器槽內，沐震至少1min，使聚結成塊的粒子分散。3. 劇烈搖晃液樣1-5min。4. 將液樣再次置于超聲波清洗器槽內沐震，直至成層的氣泡上升至液樣表面。5. 將儀器進液口管路接入樣品瓶中，排液口接入廢液瓶中。6. 開始測試。7.1.2 在線測試1. 接通儀器電源并預熱10分鐘。2. 將儀器進、出液口管路接入到待測系統，調節壓力調節閥，使待測系統接口壓力符合儀器要求。3. 將待測系統接口閥門打開，使被測油液通過儀器，進行管路沖洗（沖洗體積應不小于100mL）。7.2 測試1.對測試體積、測試次數、測試流速、測試間隔、報警設置等參數進行設置（參見6.2設置）。2.參數設置完成后，返回測試主界面，切換需要測試的類型。

<阜陽>天正華意電氣設備有限公司 全自動油酸值測試儀歡迎咨詢

阜陽絕緣油介電強度測試儀注意把紙放整齊，同時注意紙的方向（紙拉出后紙卷外側面對著打印頭）；（3）合上紙艙蓋，打印頭走紙軸壓齊打印紙后稍用力把打印頭走紙軸壓回打印頭。九、油杯的清洗：1. 油杯清洗方法（1） 用潔凈的綢布反復擦拭電極表面和電極桿；（2）用標準規調整好電極間隙；（3） 用石油醚或乙醇清洗3～4次，然后用吹風機吹干在放入 測試的油樣清洗2～3次即可；2. 攪拌槳清洗方法（1） 用干凈的綢布反復擦拭攪拌槳，直至表面無細小顆粒，忌用手接觸攪拌槳表面；（2） 用鑷子夾住攪拌槳，浸入無水乙醇反復洗刷，然后用吹風機吹干；（3） 用鑷子夾住攪拌槳，浸入待測油樣反復洗刷即可。十、儀器成套性1. 設備1臺2. 油杯1套3. 電源線 1條4. 標準規 1個5. 保險管 2個（3A）6. 攪拌槳 2只7. 鑷子1支8. 地線1條9. 打印紙 1卷十一、售后服務：儀器自購買之日起一年內，屬產品質量問題免費保修，終身提供維修和技術服務。如果發現儀器狀況不正?；蛴泄收铣霈F，請您速與我公司聯系，以便為您安排便捷有效的處理方案。單位名稱：青島天正華意電氣設備有限公司

<阜陽>天正華意電氣設備有限公司

阜陽絕緣油介電強度測試儀技術指標1.光源：半導體激光器2.樣品粘度：≤100cSt3.流速范圍：5～60mL/min（30mL/min）4.在線檢測壓力：0.1～0.6Mpa樣品溫度：0～80℃5.粒徑范圍：1～500μm6.靈敏度：1μm或4μm(c)7.測量標準：GJB420B、SAE4059F-CPC、ISO4406、GB/T14039、GJB420A、NAS1638/SAE4059F、GOST172168.計數體積：1～999mL9.計數準確性：±0.5個污染度等級10.測試時間間隔：1s～24h11.極限重合誤差：40000粒/mL12.數據存儲：提供1000組數據存儲空間，并支持U盤存儲13.水活性范圍：0～1aw（±0.05aw）14.水含量范圍：0～360ppm（±10％）15.接口：USB接口、電源接口16.防護等級：IP67（防護箱）17.工作溫度：-20～60℃18.電源：AC 220V±10％、50/60Hz或DC 12V19.重量：5.5kg20.體積：400×305×170mm四、儀器結構1.OUT：油品出口2.IN：油品入口3.USB：U盤接口，可將測試數據存儲在U盤中4.DC：電源接口5.POWER：儀器開關6.顯示屏：顯示測試結果、操作菜單等7.打印機：測試數據打印輸出 五、儀器安裝1. 進排液管連接將儀器放置到待測系統接口的附近，保證位置穩固、無劇烈震動。使用管路將待測系統接口與儀器的進液口進行連接，將排液口連接到廢液池。2. 安裝或更換打印紙打開打印機上蓋，安裝或更換打印紙。先確認熱敏打印紙安裝方向，再將其放入打印機紙倉。注意事項：1.高壓環境：如果待測系統接口的壓力大于0.6Mpa，則需要加裝減壓裝置（選配）。減壓裝置安裝在待測系統接口與儀器進液口之間（圖5-1）。2.開機后，儀器應預熱10分鐘后再進行測試。3.測試前應使用適宜的溶劑（如石油醚）清洗管路及進樣狹縫，以保證測試的準確性。4.測試結束及更換檢品時，必須使用適宜的溶劑（如石油醚）進行清洗操作，確保儀器管路清潔后方可關機或進行下一次測試。5.儀器進液口安裝有濾網，當液樣中雜質過多時會堵塞濾網，影響進樣從而引起測試數據不正常，因此要定期清洗進液口濾網，清洗方法詳見附錄Ⅰ。

<阜陽>天正華意電氣設備有限公司 全自動油酸值測試儀歡迎咨詢

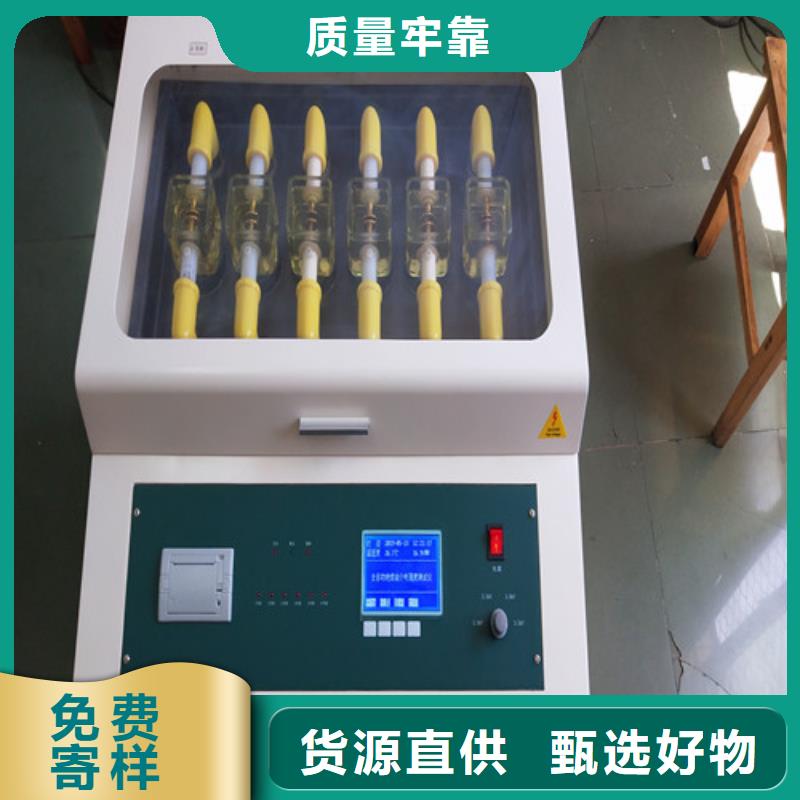

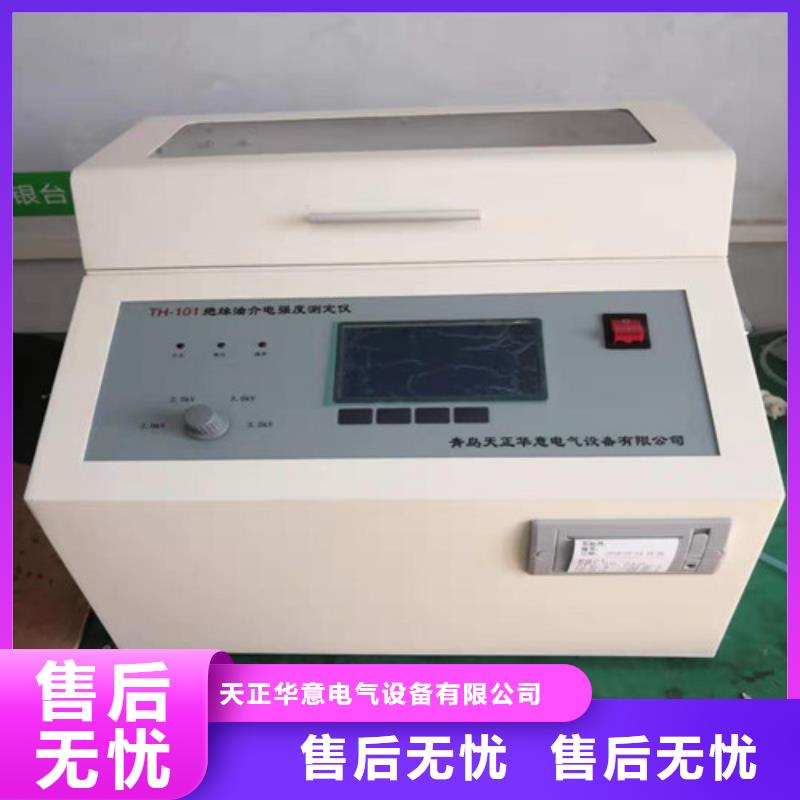

阜陽絕緣油介電強度測試儀使用條件 1. 環境溫度 0～40℃2. 相對濕度≤85％3. 工作電源 AC 220V ± 10％4. 電源頻率 50 ± 5 Hz5. 功率消耗＜200 W五、機箱及面板部件說明全自動絕緣油介電強度測試儀1.液晶顯示屏；2.功能鍵；3.打印機；4.升壓速率切換開關；5.指示燈；6.油杯倉蓋；7.溫、濕度傳感器；8.地線柱；9.電源插口；10.電源開關；11.高壓標志1. 液晶屏 顯示日期、時間、操作參數、測試結果、操作菜單提示等相關信息；2. 功能鍵 選擇設置操作參數；3. 打印機 打印單次及多次測試結果的平均值；4. 切換開關 選擇不同升壓速率；5. 指示燈 燈亮時表示相關操作步驟正在進行中；6. 油杯倉蓋 打開后放入或取出油杯，關閉后方可進行測試；7. 溫濕傳感器 測量攝氏溫度和相對濕度，并轉換為數字信號加以顯示；8. 地線柱 可靠的地線連接柱；9. 電源插座 良好插接AC 220V 50Hz電源線；10. 電源開關 控制儀器電源通斷；11. 高壓標志 提示高壓危險的三角標志。六、操作步驟圖解1. 插接電源線，打開電源開關，液晶屏顯示開機頁面（圖1）圖1 開機頁面2. 在圖1頁面下，按 設置 鍵進入下一級頁面（圖2）；圖2 選擇子頁面3. 在圖2頁面下，按 選擇 鍵移動光標√ 至 GB1986處，按 確認 鍵即可進入國標1986設置子頁面（圖3）。圖3 GB1986子頁面在圖3頁面下，按選擇鍵移動光標至停升電壓，按 ＋ 或 - 鍵設置停升電壓 ，其默認值是80 kV，可選范圍10 kV～80 kV（增量Δ＝10 kV）。

<阜陽>天正華意電氣設備有限公司 全自動油酸值測試儀歡迎咨詢

阜陽絕緣油介電強度測試儀選擇好停升電壓后，按選擇鍵移動光標至杯位選擇，按確認鍵進入杯位選擇子頁面（圖4）。圖4 杯位選擇子頁面在圖4頁面下，按選擇鍵移動光標至不同杯位，按×或√鍵定義工作杯號，默認值是全選（即各杯位均為√）。然后按確認鍵，確認所選停升電壓和杯號后返回開機頁面，按 開始 鍵進行測試。如果沒有可靠接地，儀器會顯示 請接地！并發出報警聲，這時應該關掉電源，接好地線后再重新進行操作。如果沒有或者沒有條件安裝地線，可按任意鍵跳過，不會影響測試結果。4. 在圖2頁面下，按 選擇 鍵移動光標√ 至GB2002處，按 確認 鍵即可進入國標2002設置子頁面。在該頁面下的操作與GB1986子頁面基本相同，可參考六、操作步驟圖解3.的相關內容。5. 在圖2頁面下，按 選擇 鍵移動光標√ 至時間設置處，按 確認 鍵即可進入時間設置子頁面（圖5）。 圖5 時間設置子頁面按 選擇 鍵移動光標—至年、月、日、時、分處，按 ＋ 或 - 鍵選擇具體數值后，按確認鍵確認，并返回開機頁面；6. 在圖2頁面下，按 選擇 鍵移動光標√ 至自定義設置 處，按 確認 鍵即可進入 自定義設置 子頁面（圖6）；圖6 自定義設置子頁面在圖6頁面下，按 選擇 鍵移動光標到相應的選項，再按 ＋ 或 - 鍵可進行相關參數的設置。其中：靜置時間 默認值15 min，范圍1～15 min（增量Δ＝ 1 min）；間隔時間 默認值5 min，范圍1～10 min（增量Δ＝ 1 min）；攪拌時間 默認值10 s， 范圍5～90 s（增量Δ＝ 5 s）；停升電壓 默認值80 kV，范圍10～80 kV（增量Δ＝ 10 kV）。當儀器升壓到 停升電壓 以后將停止升壓，并進入到保持狀態。若持續50 s無擊穿，儀器將默認當前停升電壓為絕緣油擊穿電壓；打壓次數 默認值為6次，可選范圍1～6次（增量Δ＝1次）；設置好后按 確認 鍵返回開始頁面，按 開始 鍵進行測試；杯位選擇
