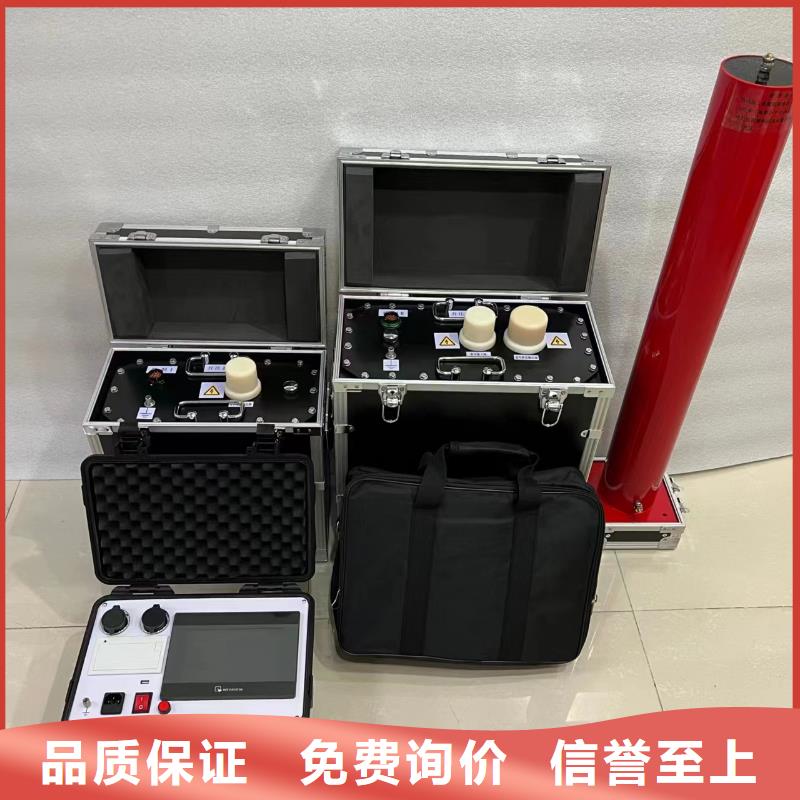

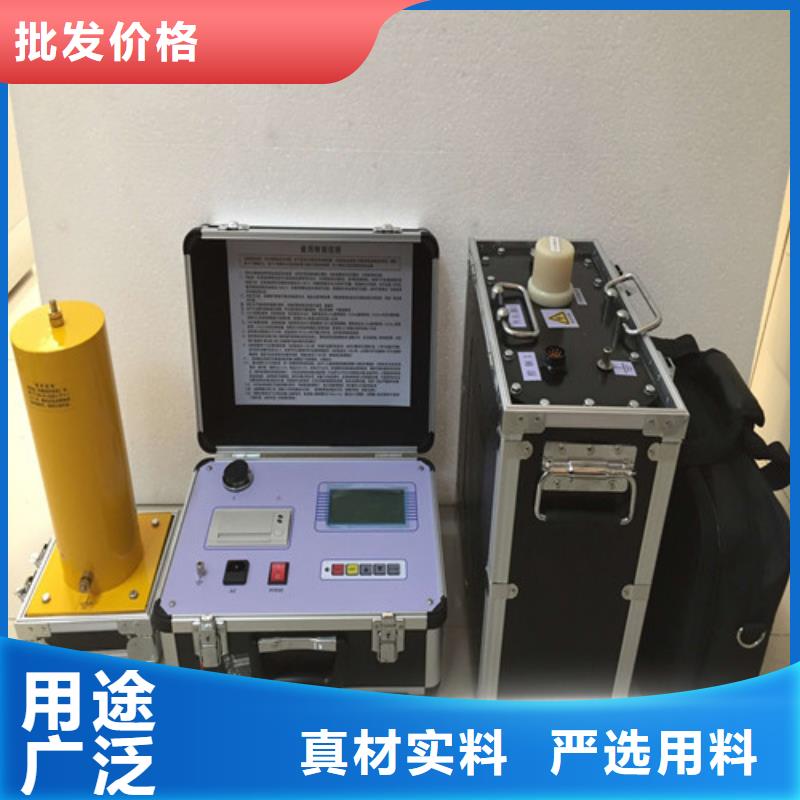

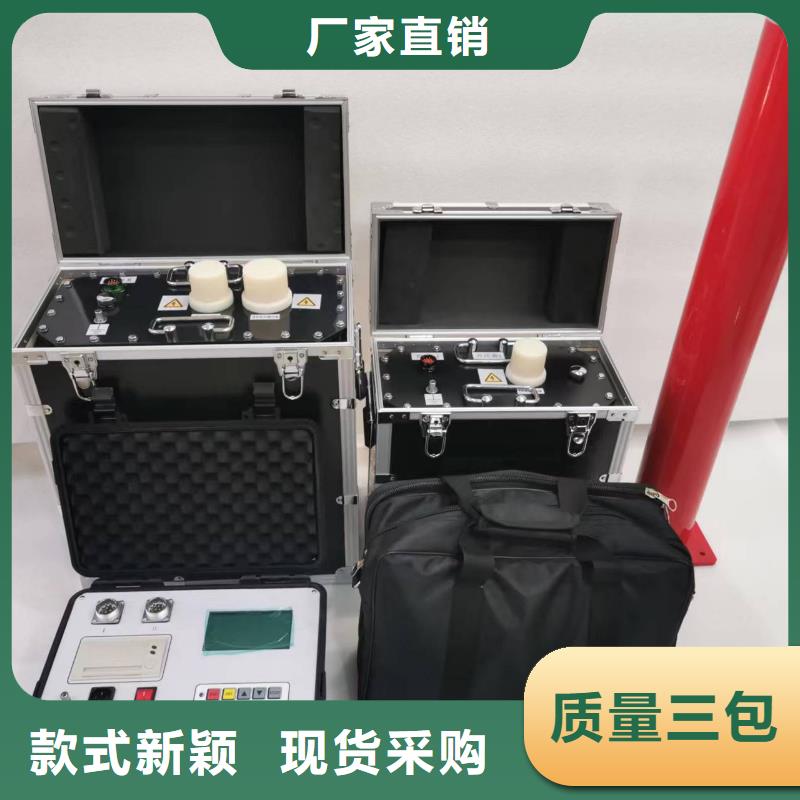

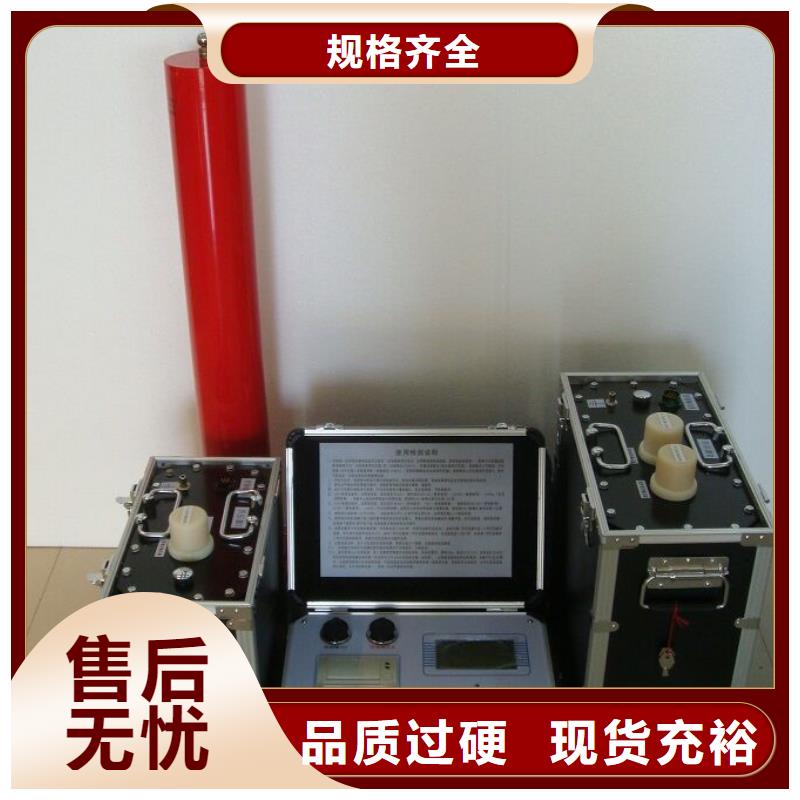

安徽阜陽超低頻高壓發生器接通電源變頻電源操作箱在上電后合上“電源開關”，液晶屏點亮顯示。注意：儀器兩側開孔處的風扇在運行則表示表示儀器內部功率器件正常工作。否則表示儀器內部過熱或上次試驗時沒有復位。此時應該切斷電源，將儀器置于通風處靜置1小時左右，待內部適當降低溫度后再啟動電源。當風扇經常性的不啟動時，建議立即與廠家聯系。當設備出現不可恢復性故障時，請不要自行拆卸儀器。 觸摸屏顯示器：多倍頻電源的控制屏幕為高靈敏電容型觸摸屏，你只需要在屏幕上要操作的位置輕輕點擊，即可以進行操作。4.3.1開機操作說明 多倍頻感應耐壓測試儀在完成接線后合上“電源開關”，液晶屏點亮顯示。注意：儀器兩側開孔處的風扇在運行則表示儀器內部功率器件正常工作，否則表示儀器內部過熱或上次試驗沒有復位。此時應該切斷電源，將儀器置于通風處靜置1小時左右，待內部適當降低溫度后再啟動電源。 當風扇經常性的不啟動時，建議立即與廠家聯系。 觸摸屏顯示說明 多倍頻感應耐壓測試儀的控制屏幕為全觸摸屏，只需要在屏幕上要操作的位置輕輕點擊，即可以進行操作。4.2.1開機后，顯示界面如圖2、3所示（圖2）（圖3）本裝置為多功能試驗系統，具有4種試驗類型選擇，“感應耐壓試驗、伏安特性試驗、空載電流試驗、功率參數試驗”請點擊試驗類型圖標進入相關程序（儀器基本功能為感應耐壓試驗，其余試驗功能均為選配，需要訂貨時提出），顯示界面如圖4所示 點擊“試驗項目設置”后，點擊需設置的項目框輸入相應內容后確定，顯示界面如圖5所示 ）點擊“試驗參數設置”后，點擊需設置的參數框輸入相應參數后確定，具體設定方法如下，顯示界面如圖 試驗頻率：選擇試驗輸出的頻率，或者通過自定義對試驗頻率進行任意設置，下限頻率為 30Hz，上限頻率為300Hz。

? 安徽阜陽超低頻高壓發生器分壓器：該多倍頻電源工作時可選擇高壓分壓器配置模式(默認是不配備)，如需要切換可以點擊相關按鈕選擇。(選配功能，需要訂貨時提出)?3、試驗電壓：設置當前試驗的目標電壓值。本設備電壓跟蹤系統具備自動校核較大電壓波動的功能，但電網電壓的波動幅度較小時，由此而引起的高壓電壓的波動也在儀器的捕捉范圍內，因此，建議在設置試驗電壓時，將“試驗電壓”的數值設定為比要施加的試驗電壓低 2％Ue。?4、容升電壓：設置當前被試品的容升電壓，可查表所得填入即可。5、電壓變比： 設置當前被試品的電壓變比值，可查銘牌所得填入即可。6、耐壓時間：達到目標電壓后，需要保持的時間。自動試驗中耐壓時間達到后會自動進行降壓，手動試驗中需要手動進行降壓。? 7、過壓保護：設置試驗電壓的極限值。電壓超過時自動終止試驗，一般比試驗電壓高 10％，可設置為額定電壓的1.2倍。當試驗電壓發生變化時，過壓保護會自動進行更新。8、過流保護：設置低壓輸出電流的值。在不知道實際試驗電流的情況下，一般將其設置成裝置額定電流閃絡保護：實際閃絡保護電壓值,設置值為試驗電壓的值；默認值為試驗電壓值的 0.4 倍。當試驗電壓發生改變時，閃絡保護電壓會自動更新。 客戶可以根據現場試驗情況進行修改。?

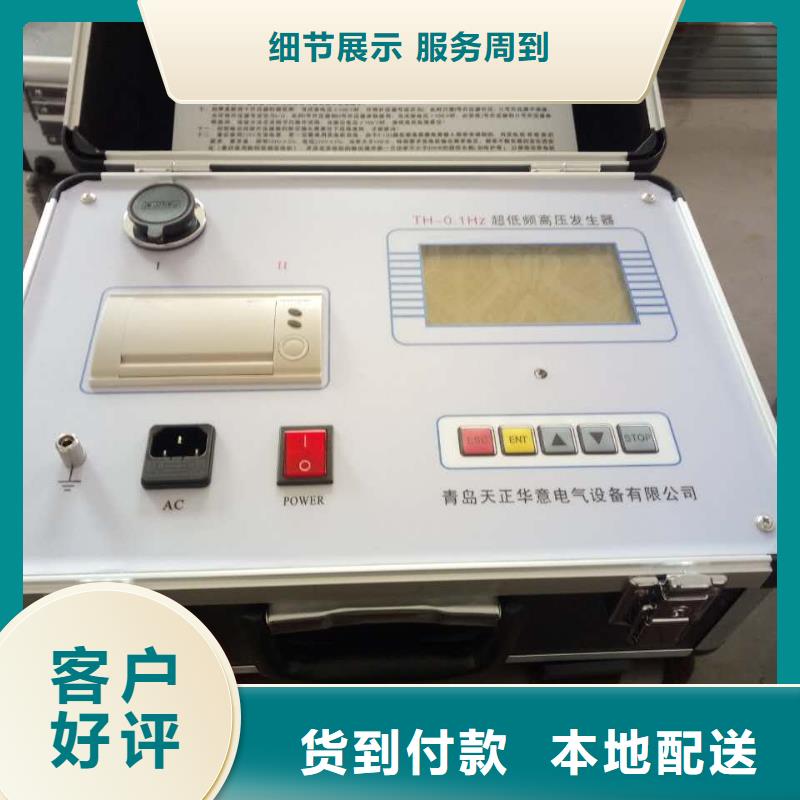

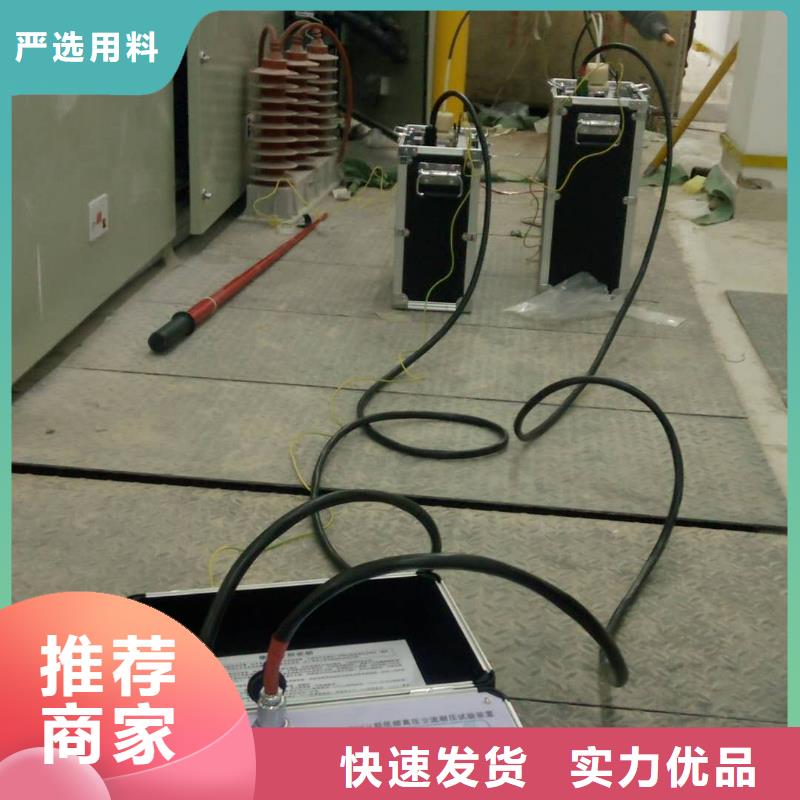

安徽阜陽超低頻高壓發生器 .升壓變壓器（做變壓器感應耐壓試驗用）1）額定容量：10KVA2）低壓輸入電壓：0～350V3）高壓輸出電壓： 800V三、面板說明1.輸入380V .顯示屏 3.輸出350V保險開關電源6.復位打印機旋轉鼠標采樣接地四、工作原理(單相AC380V輸入感應耐壓也如下圖)采樣接線方式：做PT感應耐壓試驗，請將采樣線與變頻源輸出到PT二次側的線分開并接在一起；做變壓器感應耐壓試驗，請將采樣線分開并接在升壓變壓器的350V端，試驗時看升壓變壓器上的電壓表、電流表。因為采樣電壓為0~500V。五、使用說明1. 安裝接線1)在變頻電源箱的輸入端接上電源，輸出端暫不接線。將變頻電源箱的接地端（GND）可靠接入保護接地（接地網）。2)變頻電源箱空試正常后，將其輸出端與升壓變壓器的輸入端連接好，將（800V，150HZ）端與被試品連接。3)使用專用聯接線將升壓變壓器上的試品電壓采樣，與變頻電源輸出聯接。4)使用前確保變頻電源及變壓器可靠接地，當檢查所有聯線正確后不帶被試品，空升變頻電源至輸出額定電壓值。5)當變頻電源顯示輸出電壓正確后，才能帶試品進行耐壓試驗。6)被試品加壓繞組一般選擇容量較大的繞組，通常為輔助二次繞組，且額定電壓100/√3；也可以將二次100V繞組串聯使用可以降低（即降低變比、PT的變比值變小），減小輸入電流，保護被試品。7)采用非加壓繞組進行耐壓試驗要加補償電感。8)PT感應耐壓試驗時，二次繞組嚴禁短接、接地，只需要將PT高壓尾及外殼接地。采樣
