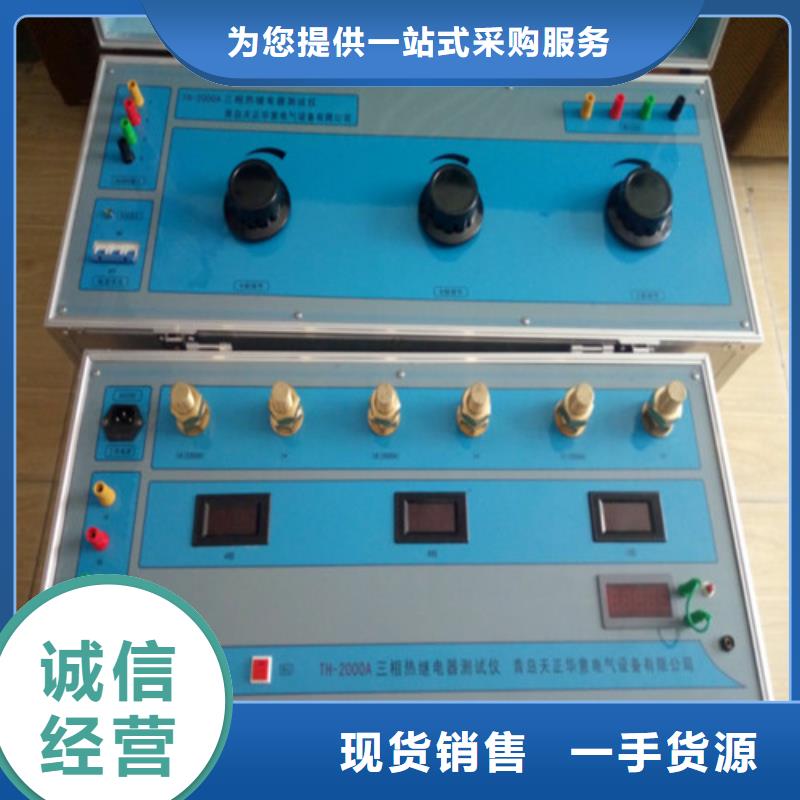

福建熱繼電器測試儀保修條件本測試儀自發貨之日起十二個月，用戶若在嚴格遵守本公司規定的使用、運輸、保管的條件下，發現問題本公司給予免費維修，終生維護。 SF6電氣產品已廣泛應用在電力部門、工礦企業，促進了電力行業的快速發展。如何保證SF6電氣產品的可靠運行已成為電力部門的重要任務之一。SF6氣體密度繼電器是SF6電氣開關的關鍵元件之一，它用來檢測SF6電氣設備本體中SF6氣體密度的變化，它的性能好壞直接影響到SF6電氣設備的可靠運行。安裝于現場的SF6氣體密度繼電器因不經常動作，經過一段時期后常出現動作不靈活或觸點接觸不良的現象，有的還會出現溫度補償性能變差，當環境溫度變化時容易導致SF6氣體密度繼電器誤動作。因此原電力部制定了DL／T596—1996《電力設備性試驗規程》。該試驗規程規定：各SF6電氣開關使用單位應定期對SF6氣體密度繼電器進行校驗。從實際運行情況來看，對現場的SF6氣體密度繼電器進行定期校驗是防患于未然，保障電力設備可靠運行的必要手段之一。SF6氣體密度繼電器校驗儀（以下簡稱校驗儀），是一種智能化的SF6氣體密度繼電器校驗儀器。該校驗儀采用嵌入式微處理器，能對各種SF6氣體密度繼電器進行性能校驗，以及對SF6氣體任意環境溫度下的壓力進行標準換算的一種便攜式工具。主要用于SF6氣體產品的生產、維護與監測。特別適宜電力系統，為SF6電氣產品的生產、運行、預試和維護提供方便。在密封容器中，一定溫度下的SF6氣體壓力可代表SF6氣體密度。

福建熱繼電器測試儀系統顯示主界面如下圖1：智能型SF6密度繼電器校驗儀密度繼電器校驗 系統壓力值修正常溫壓力表校驗 20度壓力表校驗歷史數據游覽系統時鐘調整＊＊年＊＊月＊＊日圖1此時光標選定了“密度繼電器校驗”選項，按“飛梭確定鍵”進入密度繼電器校驗程序，如圖2所示界面。密度繼電器校驗設定閥值壓力：0.100(MPa) 確定選擇觸點模式:常開確定退出圖２這是“密度繼電器校驗”的個界面。在該界面中可以首先設置閥值（“閥值壓力”是指測試密度繼電器時由進氣到放氣的切換壓力值）。按“飛梭確定鍵”，數值菜單反顯后旋轉飛梭可以使數值增減，達到目標值后按“飛梭確定鍵”使數值菜單正常顯示后再旋轉飛梭到旁邊的“確定”按鈕，再按“飛梭確定鍵”即可進入“選擇觸點模式”菜單如圖３所示。密度繼電器校驗設定閥值壓力：0.100(MPa)選擇觸點模式:常開 確定確定退出圖３進入“選擇觸點模式”菜單后用飛梭可以選擇密度繼電器的觸點模式，有“常開”和“常閉”兩個選項。注意：觸點模式是指密度繼電器非帶載的狀態。設置完成后旋轉飛梭到下面的“確定”選項，按“飛梭確定鍵”進入下一級菜單，如圖４所示。

<福建>天正華意電氣設備有限公司 福建六氟化硫密度繼電器校驗儀生產廠家

福建熱繼電器測試儀設定檢測次數:確定選擇溫度模式:系統34.1選擇信號模式:單信號確定退出圖４在該界面中，首先設置“檢測次數”，有１、２、３三種選擇。該選項用于設置充放氣的循環次數。接下來的“選擇溫度模式”菜單用于選擇系統采集溫度的方式，有“系統”和“手動”兩個選項。“系統”是指由系統自帶的傳感器感測環境溫度；“手動”是指由用戶用紅外測試密度繼電器的內部溫度，然后手動輸入。溫度設置完成后進入“選擇信號模式”菜單。該菜單有三個選項，分別是“單信號”，“單閉鎖”和“雙閉鎖”。下面分別對三個選項進行詳細說明。單信號：選擇單信號時，只能有一個測試信號接入儀器，單報警、單閉鎖１和單閉鎖２任選其一，由物理連接決定，系統自動識別。單閉鎖：選擇單閉鎖時，系統有兩個測試信號接入儀器，其中必須有單報警，而單閉鎖１和單閉鎖２任選其一，此時系統同時測試兩個信號。雙閉鎖：選擇雙閉鎖時，三個信號必須同時接入系統，此時系統同時測試三個信號。設置完該界面的所有選項后進入主測試界面，如圖５所示。＊＊年＊＊月＊＊日報警回復值報警值Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000閉鎖回復值 閉鎖值1Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000閉鎖回復值2 閉鎖值2Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000準備完畢… 開始存儲打印退出圖５外界氣路均準備好以后，點擊“開始”，系統會按前面設定的檢測方式自動完成全部檢測。

<福建>天正華意電氣設備有限公司 福建六氟化硫密度繼電器校驗儀生產廠家

福建熱繼電器測試儀導入數據。點擊 “文件”下拉菜單，再點擊“導入數據”按鈕，如圖所示。此時可將儀器直接存儲到U盤的EXCEL格式的數據導入到軟件界面，如圖所示。點擊“導入數據”按鈕后，彈出對話框，此時可選擇要導入的文件。點擊“打開”按鈕后，數據顯示在軟件界面上，便于直觀分析或生成報表，如圖所示。（6）生成報表。當軟件界面上顯示有效數據后，點擊“生成報表”按鈕，彈出如下對話框。可以根據需要修改報表中的標題、校驗單位、送檢單位等基本信息。點擊確定，即可進入測試報告打印預覽頁，打印預覽頁顯示的測量數據為你選擇“生成報表”時軟件界面上的測量數據，測試報告是以A4 紙的形式展示。如下圖所示。聯機失敗，數據未上傳至計算機，此時信息區中顯示“通信中斷”如下圖所示。如果出現聯機失敗的界面可能為以下四種情況：1) 儀器開機后沒有進入計算機通信界面；2) USB數據線連接不穩定；3) USB驅動程序沒有正確的安裝；4) 安裝USB 驅動程序后，沒有重新拔插USB 數據線。USB驅動程序安裝說明1、USB驅動程序的安裝（WIN95、WIN98＆ME、WIN2000）1.1首先不要將電腦連接儀器，在隨機光盤中找到USB210驅動，點擊USB210_Setup.exe文件（如圖15）1.2 安裝完成彈出安裝成功窗口1.3將電腦與儀器連接，在Windows的“設備管理器”中查看，如圖，在工具軟件中可以使用圖中所示的端口號進行通信。2、USB驅動程序的安裝（WINXP）2.1首先不要將電腦連接儀器，在隨機光盤中找到USB210驅動，點擊USB210_Setup.exe文件（如圖15）2.2 安裝過程中會彈出通過windows徽標測試的窗口，點擊“仍然繼續”即可。

福建六氟化硫密度繼電器校驗儀生產廠家 <福建>天正華意電氣設備有限公司

福建熱繼電器測試儀試驗中儀器測試值是相對壓力值嗎？如何測試壓力值密度繼電器？答：本校驗儀測試的壓力值為相對壓力值，當被校驗的密度繼電器其報警值、閉鎖值及壓力指示值用壓力值表示時，應把壓力值（MPa）減去0.1MPa轉化為相對壓力值。例如ABB公司的LTBl45D型SF6斷路器(110KV)，其密度繼電器報警值和閉鎖值用壓力值表示，分別為0.45±0.01MPa和0.43±0.01MPa，則對應的報警值和閉鎖值的相對壓力值分別為0.35±0.01MPa和0.33±0.01MPa。8.5、儀器如何充電？如何延長電池使用壽命？答：1、儀器內置充電器、充電指示燈及過充保護，通過220VAC±10％，儀器充足后，充電指示燈熄滅，一般電池充足后可連續5小時以上；2、電池是化學物品，長時間存放時，要求充足電，電池使用完后請及時充電，否則極易造成電池使用壽命大大縮短。8.6、允許誤差大小和溫度有關系嗎？答：允許偏差受溫度影響，因為密度繼電器一般為波紋管式壓力類儀表，其精度（或誤差）與環境溫度有關。計算公式（國標JB1226-99，JB1227-99）如下：

福建熱繼電器測試儀當SF6密度繼電器發出報警動作時，記錄當時環境溫度下的壓力值，并轉換成20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的報警回復值。超壓值校驗（升壓，接點三）：給SF6密度繼電器緩慢勻速進行充氣，當SF6密度繼電器發出超壓信號時，記錄當時環境溫度下的壓力值，并轉換成20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的超壓值。超壓回復值校驗（降壓，接點三）：給SF6密度繼電器緩慢勻速進行充氣，當SF6密度繼電器發出超壓信號后，開始緩慢勻速的給SF6密度繼電器進行放氣當繼電器超壓報警信號發出時，記錄當時環境溫度下的壓力值，并轉換成20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的超壓回復值。報警值校驗（降壓，接點二）：在環境溫度下，當SF6密度繼電器內壓力值高于報警回復值時，開始勻速緩慢放氣，當SF6密度繼電器發出報警信號時記錄當時環境溫度下的壓力值，并換算到20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的報警值。閉鎖值校驗(降壓，接點一)：給SF6密度繼電器緩慢勻速進行放氣，當SF6密度繼電器發出閉鎖信號時，記錄當時環境溫度下的壓力值，并轉換成20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的閉鎖值。測量流程圖如下：3.技術指標?環境溫度：－20℃～60℃。?相對溫度：不大于93％（25℃）。?工作電源：AC220V±15％，50Hz，或機內電池。?精 度：0.25級。?顯示方式：320＊240彩色漢字液晶屏。?打印方式：針式微打。?測量壓力范圍：0～1.0MPa?測量溫度范圍：－30℃～＋100℃。?校驗壓力范圍：20℃時標準壓力0.1～0.99Mpa。?外形尺寸：372×267×135mm?儀器重量：約3.6Kg。

<福建>天正華意電氣設備有限公司 福建六氟化硫密度繼電器校驗儀生產廠家

福建熱繼電器測試儀為了能夠統一，習慣上常把20℃時SF6氣體的壓力作為其對應密度的代表值。所以，SF6氣體密度繼電器均以20℃時SF6氣體的壓力作為標度值。在現場校驗時，不同的環境溫度下，測量到的壓力值都要換算到其對應20℃時的標準壓力值，從而判斷該SF6氣體密度繼電器的性能。ZNPM型SF6氣體密度繼電器校驗儀對這個過程是自動完成的，既準確，又靈活方便。ZNPM型SF6密度繼電器校驗儀吸收國外產品先進經驗，可以采用其它氣體如N2、Air、O2、CO2等氣體替代SF6氣體進行測量，不存在使用SF6氣體造成的弊端如：SF6分解產物有劇毒、SF6氣體不環保、SF6氣體成本較高。2.校驗原理密閉在容器中的氣體壓力是隨著溫度的變化而變化的，為了有個統一標準進行比對，我們通常把20℃的相對壓力值作為標準值。就是在密度表校驗的時候根據壓力和溫度的對應關系轉換成20℃時的等效壓力值，從而再進行比較。市面上SF6密度繼電器有多種形式，從輸出接點看有單接點、雙接點和三接點等形式，包括閉鎖、報警、超壓，也有雙閉鎖類型，總結下來校驗類型如下：閉鎖回復值校驗（升壓，接點一）：在SF6密度繼電器指針為零位時，給繼電器緩慢勻速進行充氣，當SF6密度繼電器發出閉鎖動作時，記錄當時環境溫度下的壓力值，并轉換成20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的閉鎖回復值。報警回復值校驗（升壓，接點二）：給SF6密度繼電器緩慢勻速進行充氣

<福建>天正華意電氣設備有限公司 福建六氟化硫密度繼電器校驗儀生產廠家
福建六氟化硫密度繼電器校驗儀生產廠家 <福建>天正華意電氣設備有限公司

福建熱繼電器測試儀將減壓閥連接到儲氣瓶上，然后用進氣管道將減壓閥和儀器進氣口相連接。5.1.4用觸點信號線連接密度繼電器的各接點，另一端插入觸點信號。注意：黃色鱷魚夾連接密度控制器的閉鎖端子（接點一，黃色），紅色鱷魚夾連接密度控制器的報警端子（接點二，紅色），黑色鱷魚夾連接密度控制器的超壓端子（接點三，黑色），連接前請確保密度繼電器報警和閉鎖端子已經與其它電路斷開。5.1.5連線示意如下：觸點信號線 進氣管道測量管道 儀器面板5.2初始化界面。經過大約20秒的延時后進入系統主界面：按更換菜單選項，按OK鍵進入菜單，按F2刷新界面。5.3密度繼電器校驗5.3.1 密度繼電器接點狀態選擇按或、?鍵更換輸入域，按F1、F2增減數值，按OK鍵保存對應數值，按ESC鍵返回主界面。說明：1、接點狀態對應密度繼電器校驗初始狀態，如果校驗開始時接點閉合為常閉，接點開斷為常開。一般情況下，閉鎖、報警為常閉，超壓為常開。2、允許誤差與密度繼電器精度有關，一般數值為：精度等級＊2/100。5.3.2 設備編號和校驗員設置界面按、、?鍵更換輸入域，按F1、F2增減數值，按OK鍵保存對應數值，按ESC鍵返回主界面。說明：設備編號和校驗員編號不要大于600005.3.3 密度繼電器種類選擇按更換菜單選項，按OK鍵進入菜單，按F2刷新界面。5.3.4 校驗值設定按、、?鍵更換輸入域，按F1、F2增減數值，按OK鍵保存對應數值，按ESC鍵返回主界面。說明：設定值請參照密度繼電器銘牌。5.3.5 校驗項目選擇按更換菜單選項，按OK鍵進入菜單，按F2刷新界面。說明：1、進入校驗界面后，打開減壓閥總閥門，然后調節輸出壓力到0.75MPa，儀器進入自動檢驗過程。

<福建>天正華意電氣設備有限公司 福建六氟化硫密度繼電器校驗儀生產廠家

福建熱繼電器測試儀接點一接點二接點三同時校驗儀器進入自動校驗，底行顯示‘校中請等待’。校驗結束后，如果‘接點一降值’、‘接點二降值’和‘接點三’和‘設定值’差別小于‘允許誤差’，界面變為‘繼電器合格 按確認鍵保存記錄’，否則顯示‘繼電器不合格 按確認鍵保存記錄’。按F1鍵關閉充氣閥和排氣閥，按F2重新進行測試，按OK鍵保存數據，按ESC鍵返回到主界面。說明：1、測量數據保存后，可在歷史查尋中查看、打印。2、可以調節進氣閥和出氣閥控制校準速度。5.3.10帶4～20mA輸出的密度繼電器的校驗對電子式密度繼電器進行校驗時，需要將模擬信號線將密度繼電器的4～20mA的信號接入儀器面板上的模擬信號處。模擬信號線一段的紅色鱷魚夾接“＋”，黑色鱷魚夾接“—”。其余測量過程方法與上述機械表相同。5.4儀器自校準5.4.1 輸入密碼按、?鍵更換輸入域，按F1、F2增減數值，按OK鍵如輸入的密碼正確則進入儀器自校準界面，按ESC鍵返回主界面。說明：儀器密碼為“0000”。5.4.2 儀器自校準按或、?鍵更換輸入域，按F1、F2增減數值，按OK鍵獲取當前測量值，按ESC鍵返回主界面。當輸入域為“保存自校準數據”時，按OK保存數據。說明：務必把輸入域為“保存自校準數據”后，按OK保存數據。5.5歷史查尋按鍵查看前一頁或后一頁，按F1打印數據，按F2刪除所有歷史記錄。按ESC鍵將返回主界面。5.6系統時鐘修改按或、?鍵更換輸入域，按F1、F2增減數值，按OK鍵保存時間，按ESC鍵返回主界面。

<福建>天正華意電氣設備有限公司

福建熱繼電器測試儀溫度修正按或、?鍵更換輸入域，按F1、F2增減數值，按OK鍵保存數據，按ESC鍵返回主界面。說明：當溫度或壓力出現線性偏差時，可在此修正數據。6.儲氣瓶使用方法1、在進行測試前首先檢查氣瓶內有無氣體，首先將減壓閥出氣閥門關閉，打開總閥門，壓力表的指示值即是瓶內壓力，（如瓶內氣體低于測試需要的壓力，一般0.7MPa時，需對氣瓶進行充氣后方可使用）。2、測試準備完畢后，將儀器所配專用管路與氣瓶連接好，依次打開總閥門、出氣閥門，即可使用。3、儲氣瓶充氣方法：出廠前已經將氣體充滿，如用完后可以用配備的充氣連接裝置對氣瓶進行充氣。首先將減壓閥接鋼瓶接頭選擇為合適接頭（一般為編號14），將降壓閥連接到氣源鋼瓶上，將充氣接頭（編號13）接到儲氣瓶上，用充氣管道連接減壓閥和儲氣瓶。打開氣源鋼瓶的總閥門，調節減壓閥使出氣壓力為1.5MPa左右，打開儲氣瓶的總閥門，開始充氣。當感覺不到氣體流動后（大約1分鐘左右），依次關閉氣源鋼瓶總閥門、氣源閥門和儲氣瓶總閥門。7.注意事項1、使用前應先查看內置電源是否欠壓，如欠壓應及時充電。通上電源后儀表面板上的‘電源’‘充電’批示燈會點亮，電池充滿后充電批示燈熄滅。

福建六氟化硫密度繼電器校驗儀生產廠家

福建熱繼電器測試儀 接檢漏相端子：用配套試驗線連接被試驗的相如：A相2、接外殼或地端子：用來接地或接在檢漏繼電器的外殼上3、電源開關：用來關斷顯示電源，但不控制充電電源4、試驗/測阻開關：該開關彈起時自動測試并顯示可變電阻器的電阻值開關按下時液晶電阻表處于自保狀態自動斷開電阻測量用于檢漏試驗。5、大屏幕液晶電阻表：在試驗開關彈起狀態電阻表自動測量并顯示可變電阻的電阻值。6、可調電阻：旋轉電阻手柄可改變可調電阻的電阻值、如在測阻狀態可通過電阻表監視其阻值。7、充電指示：接通AC220電源時該燈點亮，自動對內置的充電電池充電，同時起電源指示作用。8、保險座：可對儀器起一定的保護作用。9、電源輸入插座：通過此處輸入AC220V電源。

<福建>天正華意電氣設備有限公司
<福建>天正華意電氣設備有限公司 福建六氟化硫密度繼電器校驗儀生產廠家

福建熱繼電器測試儀使用方便可靠，是SF6密度繼電器校驗的必備設備。15. 正宗交直流兩用電源AC220V/50Hz或DC24V（鋰電池供電24V/4.5AH ）16.校準壓力范圍大: 0～1.2MPa（超大量程設計）技 術 指 標 ?工作電壓：正宗交直流兩用電源AC220V/50Hz或DC24V（鋰電池供電24V/4.5AH），接入AC220V電源時儀器自動切斷鋰電池供電，以保護鋰電池延長其使用時間。?電量顯示：可顯示鋰電池電量百分比（當電量不足時提醒及時充電或應急用220V交流電源）?儀器功率：72W?儀器精度：0.2級?壓力顯示分辨率：0.001MPa?壓力校驗范圍：0～1.2MPa（超大量程設計）?環境溫度顯示分辨率：0.1C?環境溫度測量范圍：-50℃～150℃?工作濕度：90％RH?校驗對象：單報警、單閉鎖、單報警單閉鎖、單報警雙閉鎖?顯示方式：320X240圖形點陣單色液晶屏?操作方式：一鍵飛梭操作?通訊方式：USB接口（能上傳試驗數據到計算機，并自動生成報告）USB拷貝接口（可用U盤拷貝試驗數據）?打印機型：高速微型熱敏打印機?打印方式：漢字報表式打印?存儲容量：可同時存儲100次試驗結果?外形尺寸：375X270X240(mm)?SF6氣體密度顯示方式：被測環境下的壓力、20℃時的等效壓力。?儀器重量：6Kg?面板示意圖：

福建熱繼電器測試儀說明該電壓等級的網路切斷電阻值正確無需校驗，如顯示的電阻值與實際的電壓等級不對應，則由于：R切＝E/I－(R0＋R3＋Rj)E－整流器的直流輸出電壓，V；R切－網路切斷電阻值，KΩ；IJ－繼電器的動作電流，mA；R3－三相電抗器的電阻，KΩ；R0－零序電抗器的電阻，KΩ；RJ－繼電器線圈的電阻，KΩ；而對于某個確定的檢漏繼電器來說R0、R3、RJ是固定的，IJ的值是調定的，因此只要改變E就能改變R切值。這樣可根據阻值大小適當調節檢漏繼電器內部整流橋前變壓器輸出的抽頭位置，實際上就是改變了E或R切的值，直至滿足要求為止。④、JL82型檢漏繼電器網路切斷電阻值的整定該試驗與JY82型檢漏繼電器網路切斷電阻值的校驗大體一樣(試驗方法及原理請參見②中所述)只不過在整定RC值時不是改變檢漏繼電器內部整流橋前變壓器輸出的抽頭位置，而是調整JL82型繼電器內部的電位器W1(請參見該型號的檢漏繼電器所付電路圖或參考該型號繼電器的其他資料)直至滿足要求為止。⑤、檢漏繼電器動作時間的測試為便于試驗減少接線不便的麻煩，

<福建>天正華意電氣設備有限公司 福建六氟化硫密度繼電器校驗儀生產廠家

福建熱繼電器測試儀功能及特點該校驗儀主要具有如下功能：1、對任意環境溫度下的各種SF6氣體密度繼電器的報警動作和解除時的壓力值進行測量，并自動換算成20℃時的對應標準壓力值，實現對SF6氣體密度繼電器的報警性能校驗。2、對任意環境溫度下的各種SF6氣體密度繼電器的閉鎖動作和解除時的壓力值進行測量，并自動換算成20℃時的對應標準壓力值，實現對SF6氣體密度繼電器的閉鎖性能校驗。3、如被校驗的SF6氣體密度繼電器附有壓力表或密度表，該校驗儀還可對壓力表或密度表的精度進行校驗。該校驗儀吸收國內同類產品先進經驗，運用了先進的的SF6氣體壓力和溫度之間關系的數學模型，根據現場測試需要而設計的一種SF6氣體密度繼電器校驗設備。采用嵌入式微機技術，選用進口的高性能壓力、溫度傳感器，解決了目前現場對SF6氣體密度繼電器校驗困難的問題。該校驗儀同時采樣被測繼電器動作時的氣體壓力和溫度，并自動換算成20℃時的標準壓力值，從而完成了壓力、溫度的動態自動補償。因此該校驗儀無需傳統實驗方法所用的恒溫室，而且避免了大量的SF6氣體的浪費。具有以下顯著特點：?采用模數混合型單周期高速單片機為核心，其資源豐富功能強大，數據處理能力強，因其將A/D、D/A、基準電壓、模擬放大集成在單片機內部，所以外圍電路簡單、穩定性好、準確性高。?
