福建非線性電阻測試儀技術指標1.工作電源：AC220V/50Hz；若選配內帶高能鋰離子電池，內部電池供電，充電時間>3小時，連續工作時間>8小時。2.測量范圍：泄漏電流:0-10mA（可擴展）； 電壓:30-100V（可擴展）；220V電場強度輸入范圍：30kV/m~300kV/m（選配）。3.測量準確度：電流：全電流>100μA，±5%讀數±1個字；電壓：基準電壓信號>30V時，±2%讀數±1個字；4.測量參數：泄漏電流全電流波形、基波有效值、峰值。泄漏電流阻性分量基波有效值及3、5、7次有效值。泄漏電流阻性分量峰值：正峰值Ir+ 負峰值Ir-。容性電流基波，全電壓、全電流相角差。電壓有效值，避雷器功耗。 5.電壓基準信號取樣方式：20米（可擴展）6.儀器尺寸： 主機360mm×260mm×140mm 7.儀器重量： 主機5.0kg 四、儀器面板介紹圖2PT信號航插：接PT二次電壓信號或感應板信號。氧化鋅避雷器泄漏電流按有效值分為0-2mA / >2mA兩個檔。電流航插：接氧化鋅避雷器泄漏電流信號。接地端：接地端必須接地，泄漏電流通過接地端流向大地。打印機：打印機是熱敏打印機，當試驗完成后按鍵盤上的“打印”按鈕打印試驗結果。RS232：RS232是與計算機相連的串口通信接口，是用戶選配接口。LCD對比度：因?yàn)橐壕э@示屏在溫度和光線有所不同時稍有些變化，可能過LCD對比度調節背光到適合亮度。液晶： 320X240像素點陣白色背光液晶，在陽光和黑暗環境下都十分清楚。鍵盤：由上、下、左、右、確定、打印、保存、退出8個鍵組成，是用戶和設備交互的終端。電源開關：一般接AC220V外部電源，并帶保險切斷\閉合外部電源；若選配內帶高能鋰離子電池，切斷\閉合供電電池電源。充電端：若選配內帶高能鋰離子電池，儀器帶此端子，接入充電器充電。 電壓器消諧電阻器測試儀 消諧電阻器分析儀 互感器消諧電阻器測試儀 消諧器交流參數檢測儀 過電壓保護器測試儀 過壓保護器測試儀 非線性電阻測試儀 氧化鋅閥片測試儀 發電機滅磁特性測試儀 感應式氧化鋅避雷器阻性電流測試儀 過電壓保護裝置測試儀 電器設備耐壓綜合試驗儀 壓敏型過電壓保護裝置測試儀

<福建>天正華意電氣設備有限公司 過電壓保護儀測試儀福建

福建非線性電阻測試儀使用說明書青島天正華意電氣設備有限公司目、儀器生產技術遵循的標準！1.設備的測試輸出端在工作過程中，會產生3000V高壓，在測試過程中嚴禁觸摸被測試件和測試夾。2.儀器在現場必須可靠接地。一、概述：電壓互感器中性點用非線性電阻消諧阻尼器( 以下簡稱消諧器 )是它安裝在6kV～35kV電壓互感器 ( 以下簡稱 PT)一次繞組 Yo中性點與地之間的一種非線性電阻消諧阻尼器件，起到限流與阻尼的作用，能夠達到良好的抑制涌流和PT鐵磁諧振的目的，同時又不影響壓變的正常運行，消諧器的正常工作與否，至關重要，為核實消諧器是否合格，應對其工頻電流、電壓參數進行校驗，本測試儀器能實現自動檢測消諧器在電流有效值為0.3mA、3.0mA 、1mA 、10mA時相對應的電壓有效值。

<福建>天正華意電氣設備有限公司 過電壓保護儀測試儀福建

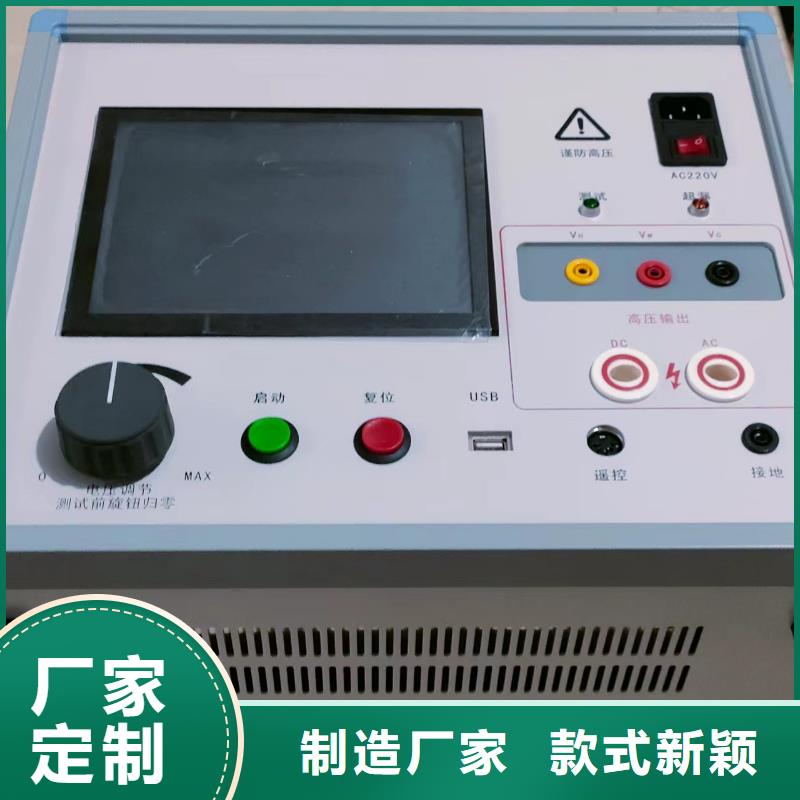

福建非線性電阻測試儀常規試驗試驗一、電壓試驗操作規程1、切斷勵磁控制器與勵磁變和發電機的連接；短接功率柜的直流輸入和交流輸出；把滅磁開關柜里面過壓及滅磁回路中的二極管或者可控硅陰極陽極短接；斷開電壓電流變送器以及軸電壓抑制回路的輸入端的接線；徹底檢查端節點可靠性，使用表筆依次測量各短接點。2、將電壓調節旋鈕逆時針旋轉至小位置，接好電源線，按下電源開關，啟動測試裝置，LCD觸摸屏幕顯示啟動過程，直至測試軟件啟動完成。3、通過觸控方式在LCD屏上，選擇“AC 100mA”將漏電流門限值選定100mA內；把定時時間可以任意選定（定時范圍5-180s）或不選；將面板上的測試電纜與控制柜銅排牢固連接。4、屏幕觸控按“設置”按鈕，儀器面板上按下“啟動”按鈕。調節電壓旋鈕，升高輸出電壓，LCD屏上顯示輸出電壓值和漏電流值。若漏電流值未超限，則定時時間完成后，測試裝置自動復位后，手動旋轉電壓調節旋鈕至 點；若漏電流超過閾值，儀器發出報警信息，手動調節電壓旋鈕至 點后，按下復位按鈕停止測試。耐壓試驗要求：交流試驗電壓應為50Hz的正弦波，在規定試驗電壓下持續時間1分鐘，在承受交流耐壓試驗電壓值的時間內，應不被擊穿、不產生絕緣損壞或閃絡現象。試驗電壓按分類：（1）額定勵磁電壓小于等于500V的：出廠試驗為10倍額定勵磁電壓，小值不得低于1500V；交接試驗電壓為85%出廠試驗電壓，且小值不低于1200V；定期檢驗電壓為85%交接試驗電壓，且小值不低于1000V。（2）額定勵磁電壓大于500V的：出廠勵磁電壓為兩倍額定勵磁電壓+4kV；交接實驗為85%出廠試驗電壓；定期檢驗試驗電壓為85%交接試驗電壓。

<福建>天正華意電氣設備有限公司
過電壓保護儀測試儀福建 <福建>天正華意電氣設備有限公司

福建非線性電阻測試儀電壓互感器中性點用非線性電阻消諧阻尼器(以下簡稱消諧器)是安裝在6kV～35kV電壓互感器(以下簡稱PT)一次繞組Y0中性點與地之間的一種非線性電阻消諧阻尼器件。消諧器其本質是一種高容量非線性電阻器，起阻尼與限流的作用，具有良好的限制電壓互感器鐵磁諧振的效果。如果6～35kV電網中性點不接地，母線上Y0接線的TV一次繞組，成為該電網對地 金屬性通道。安裝消諧器可PT飽和諧振和抑制涌流，能夠達到良好的抑制涌流和防止PT鐵磁諧振的目的，同時又不影響PT的正常運行。因此，消諧器在長期運行過程中會逐步老化影響正常動作，消諧器的正常工作與否，對電網的運行至關重要，因此定期或不定期對消諧器運行性能參數的檢測十分必要的。按照中國電力企業聯合會標準《T/CEC 187-2018電磁式電壓互感器用碳化硅消諧器技術規范》 ，應對其工頻電流1mA(峰值/√2)下電壓U1mA(峰值/√2)、電流10mA(峰值/√2)下電壓U10mA(峰值/√2)、直流電流1mA/10mA下的直流電壓、非線性系數α、限壓間隙工頻放電電壓等參數進行校驗。 電抗器耐壓試驗裝置 支柱絕緣子交流耐壓試驗 真空斷路器耐壓試驗裝置 組合式過壓保護器測試儀 帶間隙過電壓保護器測試儀 三相帶間隙過電壓保護器測試儀 電氣設備耐壓綜合試驗儀 氧化性避雷器工頻放電電壓試驗儀 避雷器直流特性測試儀 手持式氧化鋅避雷器帶電測試儀 手持式氧化鋅避雷器測試儀 手持式避雷器帶電測試儀 手持式避雷器測試儀 直流系統接地故障探測儀 匝間耐壓測試儀

福建非線性電阻測試儀注意事項 1、在測試過程中及測試結束高壓端未放完電的情況下嚴禁接觸高壓輸出線或拉桿線，否則可能會造成事故。 2、當儀器使用一段時間后或長時間不用都會造成電池電量不足，需要重新對儀器電池進行充電。充電時插上配套充電器，此時充電器上指示燈變?yōu)榧t燈，開始對儀器電池進行充電。當充電指示燈變?yōu)榫G燈時說明電池充電完成，這時可以拔掉充電器。為保證電池使用壽命，請每月至少為電池充電一次。請使用隨儀器配備的專用充電器，避免參數不匹配造成的損壞。 由于鋰電池特性，在嚴重虧電時仍不充電，會造成電池不可逆的損壞，請使用者及時充電，如果由于嚴重虧電造成的電池?fù)p壞，屬于人為原因，本公司不負責免費更換（收取成本費）。 避雷器泄露電流測試儀 發電機滅磁過壓保護測試裝置 滅磁過電壓保護器交直流參數測試儀 過壓滅磁保護器特性測試儀 滅磁過壓直流氧化鋅特性測試儀 氧化鋅避雷器直流參數測試儀 全自動避雷器泄露電流表校驗儀 消諧電阻器特性參數測試儀 氧化鋅避雷器直流參數測試儀 氧化鋅非線性電阻測試儀 氧化鋅閥片檢測儀 水電站勵磁非線性電阻測試儀 壓敏過電壓保護裝置測試儀 壓敏式過電壓保護裝置測試儀 壓敏式過電壓保護測試儀 壓敏式過電壓保護器測試儀

<福建>天正華意電氣設備有限公司 過電壓保護儀測試儀福建
過電壓保護儀測試儀福建 <福建>天正華意電氣設備有限公司

福建非線性電阻測試儀 青島天正華意電氣設備有限公司隨著進口勵磁調節器在大容量發電機組中的大量選用，與之配套的碳化 硅滅磁電阻得到了較為普遍的應用。由于用戶對這一元件的特性了解有限， 并且其應用過程中出現了諸多事故，尋求對其特性參數及其變化進行測試的 有效手段已成為業內共同關注的議題。 目前已知的測試方法有兩種，一種是實驗室電感儲能放電法，一種是滅 磁系統在線測試法。前者工作效率低，測試成本高昂，平臺的可復制性差， 不易推廣；后者需要對已安裝就緒的滅磁屏柜進行改造，只能在實際滅磁或 發電機開機試驗時進行測試，測試時機比較被動。 TH-22 型非線性電阻測試儀采用獨創的電容儲能放電法，即將貯存在高 壓電容器上的電能通過可控硅在 SIC 滅磁電阻上進行瞬時釋放，信號記錄單 元對放電過程中變化的電壓、電流進行高速記錄，對記錄結果進行處理后即 可完成 V/I 曲線顯示、特性參數計算、數據對比分析等任務。這一方法具有放 電峰值電壓較高、峰值電流較大，能耗小，被測電阻基本無溫升，可多次重 復等特點。 TH-22 可利用獲得的 V/I 關系曲線，計算組件的位形系數、非線性系數 等參數，計算室溫工況各種滅磁電壓下不同組件（或閥片）的均流系數 。 TH-22 所有電容器、電容器充電控制電路、可控硅、放電控制電路、信 號記錄單元均集成在一只便攜的儀器箱中，測試時無需從滅磁屏上拆下組件， 操作方便。 TH-22 設計了三種電流量限，既可測試不同型號的組件特性，又可測試 單一閥片的特性，適用于自并機及無刷勵磁均有應用的核電廠。 TH-22 采用 win7 操作系統，具有 8 吋顯示屏及鼠標鍵盤接口，所有數 據的顯示分析可直接在儀器上完成。

福建非線性電阻測試儀主要技術參數：1、儀器適用于 6kV ～35kV 消諧電阻器伏安特性測試；2、使用環境：戶內和戶外；3、環境溫度： -20 ℃～ 50℃；4、環境濕度：不大于80% RH；5、輸出電流 AC：0mA ～20 mA；6、輸出電壓 AC：0V～3000V；7、工作電壓 AC:220V ±10% 50Hz。8、自帶打印機，自帶時鐘，能夠及時輸出測試結果；五、工作原理：六、面板布置:七、操作步驟:1、先把消諧器分別用測試線夾與儀器后面板上接線孔按顏色相連接，紅色測試夾與消諧器高壓端連接，黑色與消諧器接地端連接，音頻線與接地體相連；2、接入 220V 交流電源；3、打開電源開關，儀器軟件啟動完成進入測試界面后；4、電流測量：軟件默認選擇0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA，儀器自動測試規程所規定的全部電流點對應的電壓值；5、電壓測量：軟件默認測量出電流點對應的“電壓峰值”或“峰值 /√2”；6、啟動測試：點擊“開始”按鈕，系統自動開始測試，并依次顯示測試結果，全部測試選項完成后系統提示完成；滅磁及過電壓性能測試儀勵磁系統的滅磁及過電壓測試儀勵磁系統滅磁及過電壓測試儀勵磁系統滅磁過電壓性能測試儀勵磁系統滅磁及過電壓性能測試儀發電機滅磁過壓保護裝置滅磁過電壓測試裝置發電機綜合特性測試儀滅磁過電壓和耐壓測試儀滅磁過壓直流特性測試儀

<福建>天正華意電氣設備有限公司
過電壓保護儀測試儀福建 <福建>天正華意電氣設備有限公司

福建非線性電阻測試儀操作步驟:1、先把消諧器分別用測試線夾與儀器面板上接線孔按相連接，紅色測試夾與消諧器高壓端連接，黑色與消諧器接地端連接；2、接入 220V 交流電源；3、打開電源開關，儀器軟件啟動完成進入測試界面后；4、電流測量：軟件默認選擇0.3mA、1.0mA 、3.0mA 、10mA，儀器自動測試規程所規定的全部電流點對應的電壓值；5、電壓測量：軟件默認測量出電流點對應的“電壓峰值”或“峰值 /√2”；6、啟動測試：點擊“開始”按鈕，系統自動開始測試，并依次顯示測試結果，全部測試選項完成后系統提示完成；7、打印結果：按中文指示點擊“打印”按鈕，打印機將自動輸出本次測試結果。七、注意事項：1、在測試狀態下（儀器面板上紅燈亮?xí)r）儀器有高壓輸出，禁止接觸被測物件。2、一定要在斷電情況下，更換測試件，進行下一組測試。售后服務1、本設備采取免維護設計理念，正常使用情況下不需要進行專門的維護。如出現工作不正常，只需斷電后重新啟動即可。如系統仍不能正常工作，請及時與本公司聯系。2、本公司為用戶安裝、調試，以及培訓現場操作人員。3、本公司免費為用戶提供技術咨詢和軟件升級等服務。單位名稱：青島天正華意電氣設備有限公司稅 ???號：91370283575788839J公司地址：青島平度市李園街道辦事處平安路2號電 ???話：0532-88312771壓敏型過電壓保護裝置測試儀 滅磁電阻測試儀發電機滅磁過壓測試儀發電機滅磁過壓保護裝置測試儀無間隙過電壓保護器測試儀過電壓保護器氧化鋅避雷器綜合測試儀過電壓保護器氧化鋅避雷器測試儀過電壓保護器避雷器綜合測試儀過電壓保護器避雷器測試儀工頻放電電壓測試儀 過電壓保護儀測試儀過壓保護器測試裝置開關柜耐壓試驗裝置

<福建>天正華意電氣設備有限公司 過電壓保護儀測試儀福建

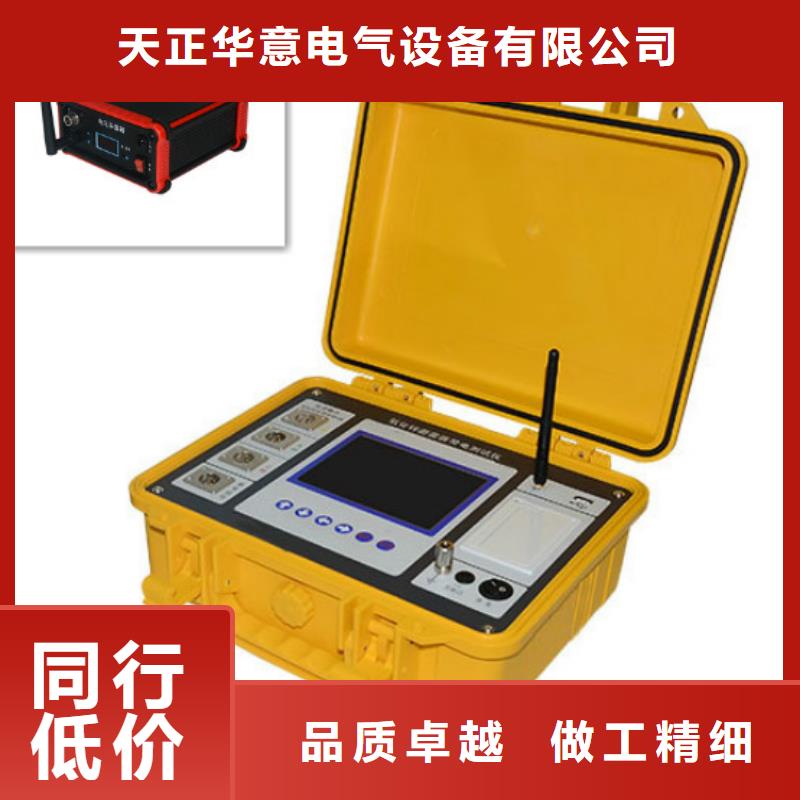

福建非線性電阻測試儀氧化鋅避雷器帶線測試儀是用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。儀器操作簡單、使用方便，測量全過程由人機界面控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～7次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。產品特點1.800×480彩色液晶觸摸屏高速熱敏打印機；圖文顯示，界面直觀，便于現場人員操作和使用。2.無線傳輸PT信號超過400米，按需配置可達到2000米。3.適用于避雷器帶電、停電或試驗室等場所使用。4.真正做到三相電流、三相電壓同時測試，提高工作效率；同時支持單相測試或二相測試，選擇方便。儀器內部只帶弱電，電壓不超過12V；電流、電壓傳感器完全隔離，可靠。5.支持有線同步、無線同步兩種電壓基準信號取樣方式；也支持無電壓方式，通過軟件計算找到電壓基準。6.內帶高能鋰離子電池，特別適合無電源場合。7.配備嵌入式人機界面，支持直接關機方式；配有一個USB接口，支持U盤導出數據；8.內部配置大容量的FLASH存儲器可存儲海量試驗數據，具備數據管理、保存等功能。9.配套上層管理軟件，具備歷史數據管理、重新計算、數據分析、報告打印等功能。10.高速的采樣頻率，先進的數字信號處理技術，抗干擾性能強，測量結果精度極高。11.儀器軟件強大，附帶接線方式圖案。12.采用防塵、防水、防腐工程塑料密封箱，體積小，重量輕，便于攜帶。13.具有選配功能，標準版本不具備以下功能，客戶可根據需求定制。選配一：支持取三相或取B相電壓基準為電壓參考；帶抗干擾計算功能和角度補償功能，完全解決三相互相干擾的情況（220KV及上電壓等級需要）。選配二：支持用感應板方式取B相電場強度為電壓參考。此功能方便電壓取樣。

<福建>天正華意電氣設備有限公司 過電壓保護儀測試儀福建 過電壓保護儀測試儀福建 <福建>天正華意電氣設備有限公司

福建非線性電阻測試儀、消諧電阻器參數測量儀操作步驟:1、先把消諧器分別用測試線夾與儀器面板上接線孔按顏色相連接；如圖1所示圖12、打開電源開關，儀器軟件啟動完成進入測試界面后進入測量選項。3、按照消諧器類型進行測試，先選擇要測試的電流檔位，再根據儀器右側菜單選擇“自動”或“手動”模式，點擊“啟動”完成測試；如選擇“手動”模式，則需要點擊“↑增加”或“↓減小”手動調節電壓。4、啟動設備后，設備對消諧器施加試驗電壓，當通過消諧器的電流等于試驗值時，測量工頻電流（峰值/2）下的電壓 U（峰值/√2）值。電流選擇：點擊屏幕上的電流選項，選擇所需要檢測的電流檔，儀器自動測試所選電流檔對應的電壓值繪制伏安特性曲線。5、打印結果：點擊“打印”按鈕，打印機將自動輸出本次測試結果。六、消諧電阻器主要電氣性能參數表技術參數系統標稱電壓 10kV（6kV） 35kV（20kV）工頻電流1mA（峰值/ 2）下電壓U 1mA（峰值/ 2）V 280～350 800～1000工頻電流10mA（峰值/ 2）下電壓U 10mA（峰值/ 2）V 800～1000 2000～2500直流電流 1mA 下的直流電壓 280～350 800～1000直流電流 10mA 下的直流電壓 800～1000 2000～2500非線性系數 α 0.3～0.45 0.25～0.40工頻放電電壓a 下限 1500 3000上限 2200 4000a工頻放電電壓僅適用于并聯限壓間隙的碳化硅消諧器。備注：非線性系數計算公式 α=lg（U1/U2）/lg(I2/I1)七、注意事項1、在測試狀態下儀器有高壓輸出，禁止接觸被測試品。2、一定要在斷電情況下，更換測試件，進行下一組測試。 消諧器交流特性測試儀 消諧器特性測試儀 消諧器測試儀 消諧電阻器參數測量儀 電壓器消諧電阻器測試儀 消諧電阻器分析儀 互感器消諧電阻器測試儀 消諧器交流參數檢測儀 過電壓保護器測試儀 過壓保護器測試儀 非線性電阻測試儀

福建非線性電阻測試儀氧化鋅避雷器帶線測試儀是用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。儀器操作簡單、使用方便，測量全過程由人機界面控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～7次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。產品特點1.800×480彩色液晶觸摸屏高速熱敏打印機；圖文顯示，界面直觀，便于現場人員操作和使用。2.無線傳輸PT信號超過400米，按需配置可達到2000米。3.適用于避雷器帶電、停電或試驗室等場所使用。4.真正做到三相電流、三相電壓同時測試，提高工作效率；同時支持單相測試或二相測試，選擇方便。儀器內部只帶弱電，電壓不超過12V；電流、電壓傳感器完全隔離，可靠。5.支持有線同步、無線同步兩種電壓基準信號取樣方式；也支持無電壓方式，通過軟件計算找到電壓基準。6.內帶高能鋰離子電池，特別適合無電源場合。7.配備嵌入式人機界面，支持直接關機方式；配有一個USB接口，支持U盤導出數據；8.內部配置大容量的FLASH存儲器可存儲海量試驗數據，具備數據管理、保存等功能。9.配套上層管理軟件，具備歷史數據管理、重新計算、數據分析、報告打印等功能。10.高速的采樣頻率，先進的數字信號處理技術，抗干擾性能強，測量結果精度極高。11.儀器軟件強大，附帶接線方式圖案。12.采用防塵、防水、防腐工程塑料密封箱，體積小，重量輕，便于攜帶。13.具有選配功能，標準版本不具備以下功能，客戶可根據需求定制。選配一：支持取三相或取B相電壓基準為電壓參考；帶抗干擾計算功能和角度補償功能，完全解決三相互相干擾的情況（220KV及上電壓等級需要）。選配二：支持用感應板方式取B相電場強度為電壓參考。此功能方便電壓取樣。

<福建>天正華意電氣設備有限公司

福建非線性電阻測試儀試驗二、滅磁過電壓試驗操作規程1、切斷勵磁控制器與勵磁變和發電機的連接，確保滅磁開關處于分開狀態拔出發電機碳刷、轉子接地保護裝置和轉子電壓表的保險拔出，功率柜直流輸出側刀閘保持在斷開位置，斷開軸電壓抑制回路。2、將電壓調節旋鈕逆時針旋轉至小位置，接好電源線，按下電源開關，啟動測試裝置，LCD觸摸屏幕顯示啟動過程，直至測試軟件啟動完成。滅磁過電壓試驗接線圖如下所示：圖七、過電壓試驗接線圖3、通過觸控方式在LCD屏上，選擇“過電壓”按鈕，退出耐壓試驗程序，進入過電壓測試程序。彈出窗口中根據需要將漏電流報警門限值選定300mA、450mA或600mA。4、針對滅磁以及過電壓設計的電壓值，儀器設計了三個測試電阻，根據測試需要選擇性投切。Vh與Vm之間電阻默認10K，需要投切時（測試波形不好）先投R1若啟動后達不到理想效果，可再次投切R2再啟動觀察，正常測試用不到投切電阻。投切R1后為5K，投切R2后電阻為3.3K。Vh與Vm間可根據測試需求可外接可調電阻，注意操作！過電器保護測試儀 避雷器測試儀器 工頻放電電壓的測試 工頻放電電壓的測試儀 工頻放電電壓的測試裝置 過電壓保護器試儀 過電壓保護器檢測儀 滅磁過電壓測試儀 滅磁和轉子過電壓保護試驗 勵磁系統的滅磁及過電壓性能測試

<福建>天正華意電氣設備有限公司
過電壓保護儀測試儀福建 <福建>天正華意電氣設備有限公司

福建非線性電阻測試儀TH-2002消諧電阻器參數測試儀非線性電阻使用說明書青島天正華意電氣設備用限公司1.設備的測試輸出端在工作過程中，會產生3000V高壓，在測試過程中嚴禁觸摸被測試件和測試夾。2.儀器在現場必須可靠接地。一、概述：電壓互感器中性點用非線性電阻消諧阻尼器( 以下簡稱消諧器 )是它安裝在6kV～35kV電壓互感器 ( 以下簡稱 PT)一次繞組 Yo中性點與地之間的一種非線性電阻消諧阻尼器件，起到限流與阻尼的作用，能夠達到良好的抑制涌流和PT鐵磁諧振的目的，同時又不影響壓變的正常運行，消諧器的正常工作與否，至關重要，為核實消諧器是否合格，應對其工頻電流、電壓參數進行校驗，本測試儀器能實現自動檢測消諧器在電流峰值為0.3mA、0.5mA 、1mA 、3mA 、5mA、10mA時相對應的電壓峰值或有效值，并能自動繪制出消諧器伏安特性曲線圖。二、儀器依據的標準：Q/GDW415-2010《電磁式電壓互感器用非線性電阻性消諧器技術規范》三、儀器功能特點：1、自動測量伏安特性，并能自動繪制出消諧器伏安特性曲線圖。2、彩色LED觸摸式顯示屏，中文提示界面。4、試驗數據自動打印。5、測量為電壓峰值、有效值雙卡顯示。

<福建>天正華意電氣設備有限公司 過電壓保護儀測試儀福建
<福建>天正華意電氣設備有限公司

福建非線性電阻測試儀校驗方法1、先進行電壓校驗，可用1000：1的示波器高壓探頭從輸出端“A”“K”（空載時）讀取實際電壓值VO，誤差＝（VO－VRM）/VO × 2、漏電流校驗可直接用一標準電阻RO（例：100K/150W）接入設備的輸出端作為 被測負載，進行測量操作根據已校準的電壓表的讀數計算出實際漏電流值IO（IO＝VO÷RO），誤差＝（IO－IRM ）/IO × 。九、及其它注意事項：1、本設備屬專業設備，操作者使用前需經嚴格專業培訓，未經培訓嚴禁使用本設備。測試時嚴禁用手觸摸被測及設備輸出部分，以防高壓觸電;2、必須使用帶良好接地端的外部電源。沒有接地的設備外殼可能帶電甚至?xí)懈邏?請?zhí)貏e注意;3、測量時，輸出線與被測的連接要可靠要保證不會突然脫開有高壓時一般操作者不要觸摸測試儀的外殼。 4、在有高壓輸出時勿進行切換正反向、電流換檔等設備操作;否則會產生人身和設備的問題;5、凡操作者離開設備時一定要關閉測量按鍵或關閉電源以防止被誤碰撞等意外情況而產生的高壓問題;6、測試輸出時，正向：陽極為高壓端，陰極為低壓端；反向：陰極為高壓端，陽極為低壓端;7、凡出現過流保護時必須將“電壓調節”調零。并確認調零再按下復位按鈕。8、測試時間：當電壓達到2kV(或更高)、漏電流50mA以下測試停留時間應小于1分鐘/次;漏電流大于50mA時測試的停留時間應小于10秒/次。高壓大電流狀態下停留時間長，功耗大，將可能使儀器使用壽命縮短或燒毀器件等系列問題發生;請使用者注意;9、設備周圍不能有強的電磁干擾源、熱源。以免產生測試不準或其它問題;10、本設備為精密儀器使用過程中請注意輕拿輕放

過電壓保護儀測試儀福建

福建非線性電阻測試儀主要技術參數：1、儀器適用于 6kV ～35kV 消諧電阻器伏安特性測試；2、使用環境：戶內和戶外；3、環境溫度： -20 ℃～ 50℃；4、環境濕度：不大于80% RH；5、輸出電流 AC：0mA ～20 mA；6、輸出電壓 AC：0V～3000V；7、工作電壓 AC:220V ±10% 50Hz。8、自帶打印機，自帶時鐘，能夠及時輸出測試結果；五、工作原理：六、面板布置:七、操作步驟:1、先把消諧器分別用測試線夾與儀器后面板上接線孔按顏色相連接，紅色測試夾與消諧器高壓端連接，黑色與消諧器接地端連接，音頻線與接地體相連；2、接入 220V 交流電源；3、打開電源開關，儀器軟件啟動完成進入測試界面后；4、電流測量：軟件默認選擇0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA，儀器自動測試規程所規定的全部電流點對應的電壓值；5、電壓測量：軟件默認測量出電流點對應的“電壓峰值”或“峰值 /√2”；6、啟動測試：點擊“開始”按鈕，系統自動開始測試，并依次顯示測試結果，全部測試選項完成后系統提示完成；滅磁及過電壓性能測試儀勵磁系統的滅磁及過電壓測試儀勵磁系統滅磁及過電壓測試儀勵磁系統滅磁過電壓性能測試儀勵磁系統滅磁及過電壓性能測試儀發電機滅磁過壓保護裝置滅磁過電壓測試裝置發電機綜合特性測試儀滅磁過電壓和耐壓測試儀滅磁過壓直流特性測試儀

<福建>天正華意電氣設備有限公司 過電壓保護儀測試儀福建

福建非線性電阻測試儀設備常見故障及維護1、設備維護時，為防止意外情況發生請先了解主電路原理或聯系設備廠家。 2、非專業人員請勿打開設備。打開設備方法:將設備頂蓋四角灰色部分方塊 沿縫隙向上輕輕翹起擰掉下面的螺絲將上蓋整個打開3、當開啟電源表頭不亮?xí)r請檢查電源線連接是否可靠電源插座內置保險是否熔斷更換保險(3A):將電源進線插孔下的小盒子拉出更換外露的保險管沒有外露的保險管是備用的;4、當開啟電源時其中一個表頭不亮請檢查內部連接是否可靠(表頭供電為220V請注意)還有可能是表頭自身損壞; 5、測量不準問題若是電壓不準請按前述方法重新校驗電源諧波大也會造成同步采樣不準導致顯示不準，請改善電網供電;若是電流不準除校驗外請檢查內部取樣電阻是否損壞;或是主板有故障;6、沒有漏電流顯示: 的可能是測試線不通請檢驗 ；有電壓顯示無電流顯示可能是測試線斷開或內部線斷開;另外可能是表頭信號線不通或漏電流設定按鈕(紅色或綠色)損壞; 是主板故障;請逐一檢查;7、漏電流顯示的不是測試數據:可能原因一是表頭連線松動二是用于漏電流設 定功能的電位器損壞;三是主板故障;8、電壓表不顯示:可能原因一是內部表頭連線松動二是輸出短路三是內部衰減板及主板連線不通或主板故障;9、請注意環境濕度對本設備的影響下圖為電壓與相對濕度使用對照表.請參考 使用;
