佛山變壓器測試臺空載損耗及空載電流測量原理圖圖 6 的接線所測功率均包括電壓表和瓦特表的電壓線圈以及電壓互感器的損耗，這些損耗統稱儀表損耗，當它大到不容忽略時，應從測量損耗中扣除。振動式頻率表的讀數應在接近額定電壓時讀取，讀取功率時應切斷振動式頻率表接線。儀表損耗可用相同的試驗線路，斷開試品、施加相同的電壓（試品額定電壓），直接從瓦特表讀出。圖 6 的試驗線路要特別注意電壓互感器、電流互感器的極性及瓦特表電壓端子和電流端子的極性。三相功率應是兩瓦特表或三瓦特表的代數和。空載試驗所用電流及電壓互感器的精度應不低于 0.2 級，所用儀表的精度應不低于 0.5 級。功率測量應采用小于 0.2 低功率因數的功率表。圖 6（a）、（c）測量電壓取于產品，測量功率沒有線路損耗。圖 6（b）、（d）、（e）、（f）所測量的功率不但包括儀表損耗，而且還包括線路損耗，當它大到不容忽略時，也應從測量功率中減掉。線路損耗的數值可以從下列兩種方法之一中選擇：a）斷開試品、將試驗線路的端部短路，施加三相電流的平均值，從瓦特表中讀取。b）用試驗電流的平方與三相試驗線路電阻的乘積計算得出。圖 6 給出的是用電壓表、電流表和瓦特表進行測量，也可以用功率分析儀進行測量，一般使用功率分析儀測量準確度較高；因為儀器本身的度較高，可以準確地依據平均值電壓采集數據，避免因儀器指針晃動、試驗人員讀數等引起的隨機誤差。功率分析儀接線方法可依照儀器使用說明書進行。當試驗電壓三相不對稱度小于 2％時，可以三個線電壓的算術平均值或 a—c間的線電壓為準施加電壓，測量空載數據。如果三相的不對稱度大于 2％、但不超過 5％時，可分別以 a—b、b—c、c—a 為準施加電壓，試驗數據取三次試驗的算術平均值。試驗中如認為產品有剩磁，則必須退磁，以剩磁對空載試驗結果的影響。當電壓波形畸變，即平均值電壓表與方均根值電壓表讀數不同時，試驗電壓應以平均值電壓表（該表的刻度具有同一平均值的正弦波形方均根值）讀數為準，令平均值電壓表的讀數為 U′ 。
佛山變壓器綜合性能試驗臺2023已更新(今日/公告)
佛山變壓器測試臺 變比組別、直流電阻試驗變比組別測試點擊變比組別試驗選項，進入圖3 界面。圖3變比組別測試1.測量類型：三相變壓器的測試；環境溫度、環境濕度：可以對于當前溫度和濕度下的測試結果進行保存，便于以后查詢和換算。2. 接線方式：將測試線夾頭按照低壓黃綠紅和高壓黃綠紅順序夾至 變壓器三相低壓側和高壓側；3. 試驗操作步驟：點擊“開始測試”按鈕，然后軟件會接受返回的數據顯示在對應的分接檔位。4. 注意事項：該試驗，銘牌信息參數設置中的分接檔位和分接間距對于儀器的測試結果有著直接聯系，請設置時按照被試變壓器的實際參數進行設置。直流電阻測試點擊直流電阻試驗選項，進入圖4 界面。圖4 直流電阻試驗1. 數據顯示：界面中左邊為CH1通道（高壓通道），右邊為CH2通道（低壓通道），顯示使用的電流和測試結果電阻值。 通道、電流檔位選擇：高壓通道，勾選后，啟動此通道，低壓通道，勾選后，啟動此通道。下拉選擇電流檔位。分接選擇：需要下拉選擇當前測試被試品的分接檔位，便于記錄相應檔位的數據。環境溫度、環境濕度：可以對于當前溫度和濕度下的測試結果進行保存，便于以后查詢和換算。2. 接線方式：將測試線夾頭按照低壓黃綠紅和高壓黃綠紅順序夾至 變壓器三相低壓側和高壓側；3. 試驗操作步驟：3.1.選擇好啟動通道和電流檔位，將“環境溫度”“環境濕度”進行填寫；3.2.點擊“開始測試”，然后等待儀器返回數據即可，點一次“開始測試”，可以完成這一個分接所有的阻值測試。第四章 空載損耗試驗操作說明與工作原理此試驗可以與“90％和110％額定電壓的空載損耗試驗”一起完成。點擊空載損耗試驗選項，進入圖5 界面。圖5空載損耗試驗試驗參數會根據銘牌參數自動導入，不需要作改動低壓空載損耗測試（界面如圖5）1. 數據顯示：界面中“試驗數據”欄目中顯示實時的三相有效值電壓及其平均值、三相平均值電壓及其平均值、、三相有功功率及其功率和、波形因數、空載電流％、空載損耗以及試驗頻率；“空載試驗數據記錄”保存已提取的試驗數據；2. 接線方式：將測試線夾頭按照 a、b、c 順序夾至變壓器三相低壓套管，高壓側開路；3. 試驗操作步驟（CT/PT檔位根據產品參數自動選擇）：3.0.選擇額定電壓3.1.點擊 “開始測試”，軟件會自動吸合接觸器，自動升壓，自動保存數據，自動降壓，自動斷開接觸器，自動停止。
<佛山>天正華意電氣設備有限公司
佛山變壓器綜合性能試驗臺2023已更新(今日/公告)
<佛山>天正華意電氣設備有限公司

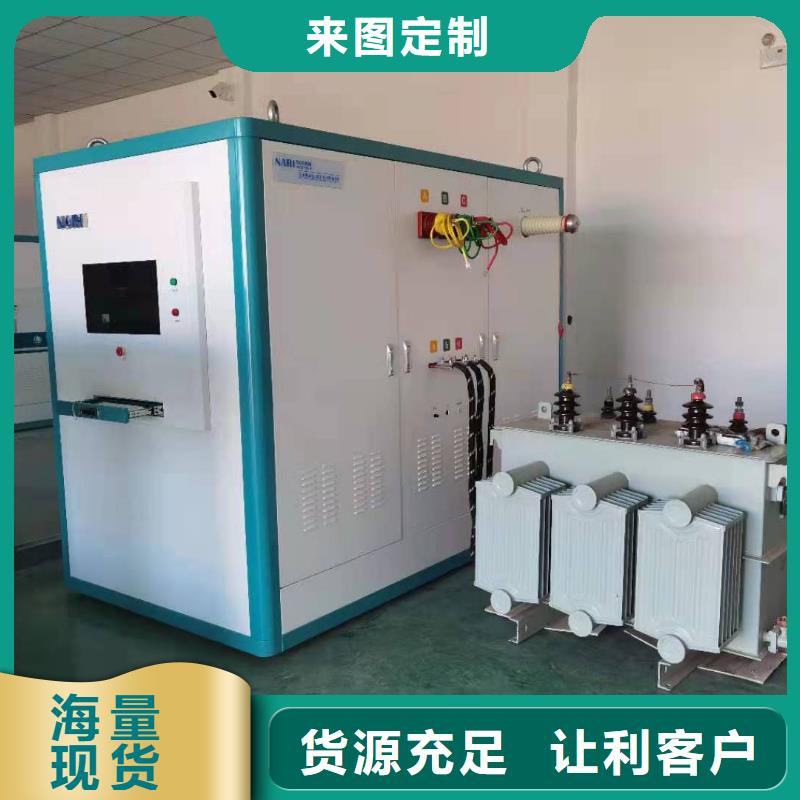

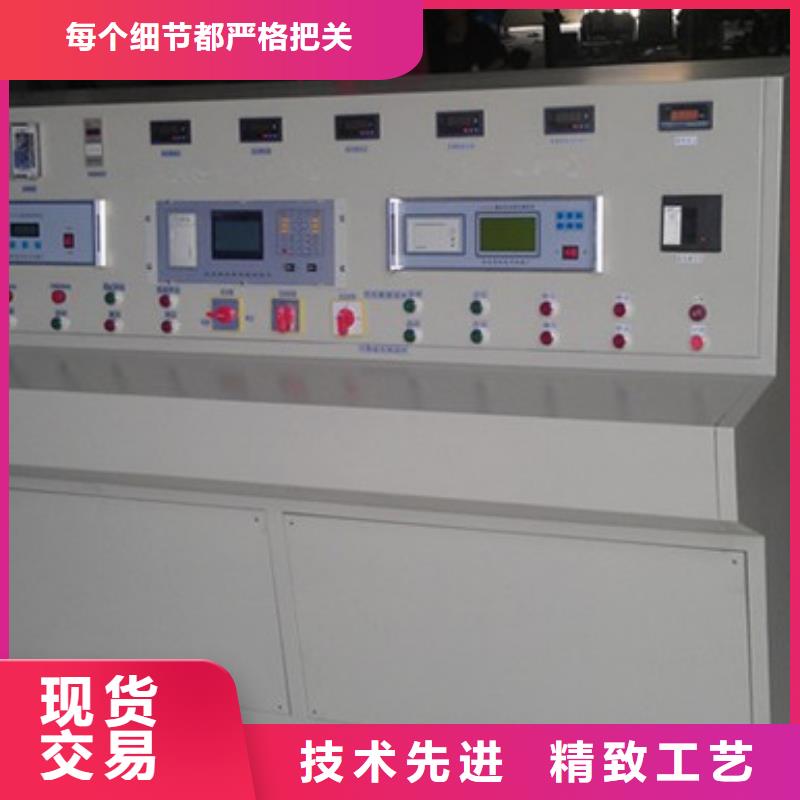

佛山變壓器測試臺變壓器綜合試驗系統設計要求采用分布式設計方案即變壓器的直流電阻測試、變比測試、空載特性和負載特性以及變壓器的高低壓工頻耐壓和感應耐壓試驗在一個臺體上，各功能部分相互獨立并可以自由組合。采用分布式方案的好處是既方便試驗人員操作也便于安裝調試可提高臺體的可靠性。分布式設計可以在某一個單元或幾個損壞的情況下，其他單元仍能正常工作，因臺體為生產線上檢測設備，使用極為頻繁，所以應采用多種方式提高臺體的可靠性。測試臺上部內置低功率因數功率分析儀測試單元。下部內置電流(電壓)互感器、輸出繼電器、各種工作指示燈以及按鈕、各種接觸器等。調壓器、油浸式試驗變壓器因體積大或電壓高均需外置。八、技術資料我方隨設備供貨時，提供的資料如下?運輸方式：十、質量保證及售后服務1質量保證供方所提供產品的設計、制造、調試均嚴格按ISO9001質量保證體系標準執行。2質保期供方所供產品質保期為產品驗收合格日期算起24個月，或從設備一件到貨之日算起27個月，以先到日期為準，在質保內供方免費為需方服務；質保期過后，對維修設備所發生的費用，供方只收取成本費。所有產品均提供終身維修服務。3售后服務設備到貨后，在接到需方通知后72小時內，供方派代表到現場指導安裝、調試和試運行，并負責解決合同設備在安裝、調試、試運行中發現的制造質量及性能等有關問題。對非供方責任造成的設備備件損壞，供方優先提供備件和進行修理。供方負責長期提供設備易損件或提供易損件供應商名單。我方派專人到現場安裝調試直至交付使用，并為需方提供現場技術培訓。在現場調試中，請需方提供以下試驗環境：三相380V±10％、頻率50Hz±0.1、容量不小于100kVA的電源和安裝場地；現場安裝調試所需電源及測試導線均由需方提供。
佛山變壓器測試臺當對變壓器的繞組是否存在缺陷及對產品結構的合理性產生懷疑時，可進行如下的單相負載試驗：對于供電側繞組為YN、另一側為yn或d聯結的產品，可以輪流在一個相繞組（例如：AO、BO、CO）施加額定電流，而另一側三相短路，三次測量的阻抗壓降平均數乘以3 就相當于三相的壓降，三次負載損耗之和應相當于三相測量的負載損耗。對于供電側繞組為Y、另一側為y或d聯結的產品，可輪流在每個雙相上施加額定電流，而另一側三相短路，依次測量阻抗壓降和負載損耗；允許將單相測量的結果換算到三相數據，其阻抗壓降應乘以3 /2，總的負載損耗應為三次負載損耗之和的一半。對供電側繞組為D、另一側為yn、y或d聯結的產品，可輪流在供電側每個雙相上施加2/3 額定電流，依次短路一相線圈（如在AB端供電、BC端短路）而另一側繞組三相短路，依次測量阻抗壓降和負載損耗；允許將單相測量結果換算到三相數據，其阻抗壓降等于三次測量的平均數，其負載損耗等于三次負載損耗之和的一半。對于獨立繞組的三個單相的負載損耗應基本相等。對于自耦聯結繞組的三個單相損耗，一般 B 相較其它兩相略大一些。
<佛山>天正華意電氣設備有限公司
佛山變壓器綜合性能試驗臺2023已更新(今日/公告)
<佛山>天正華意電氣設備有限公司
佛山變壓器測試臺主要技術指標使用環境：溫 度：10C~30C相對濕度：＜80％（25C） 海撥高度：＜2500m電源頻率：50Hz 0.5Hz電源電壓：220V5V主要參數：空載損耗、負載損耗基本測量范圍：0~30kW(三相)；相電壓測量范圍：0~500V；線電壓測量范圍：0~866V；電流測量范圍：0~20A；功率因數（感性）設置范圍：0~1；空載損耗、負載損耗測量 允許誤差：±(0.2％讀數＋0.04％滿量程)；相電壓、線電壓測量 允許誤差：±(0.2％讀數＋0.04％滿量程)；電流測量 允許誤差：±(0.2％讀數＋0.04％滿量程)；相位角 允許誤差：±0.1°；三、工作原理圖3-1參見圖3-1所示，是用本校驗裝置進行變壓器綜合參數測試儀校驗工作的接線圖。其工作原理是：檢定人員通過校驗裝置上位機界面有針對性的直接進行空載損耗、負載損耗、空載電流、負載電流、阻抗電壓、功率、功率因數等標準值的設置，設置參數經過本實施例自動計算，換算成抽象的電壓、電流、相位等基本信息，按照通信協議經過通信串口下傳給校驗裝置下位機，校驗裝置下位機為具體執行機構，將檢定人員的下傳數據轉換成具體的電壓、電流、相位信號并注入到被試變壓器綜合參數測試儀。該設計方案的優點是：檢定人員在上位機設置標準參數后即可直接針對性的對變壓器綜合參數測試儀進行檢驗，而不用再將這些參數人工計算并分解為抽象的電流、電壓、相位等基本信息，從而提高了工作效率，減少了出錯概率。
佛山變壓器綜合性能試驗臺2023已更新(今日/公告)
佛山變壓器測試臺主要技術指標使用環境：溫 度：10C~30C相對濕度：＜80％（25C） 海撥高度：＜2500m電源頻率：50Hz 0.5Hz電源電壓：220V5V主要參數：空載損耗、負載損耗基本測量范圍：0~30kW(三相)；相電壓測量范圍：0~500V；線電壓測量范圍：0~866V；電流測量范圍：0~20A；功率因數（感性）設置范圍：0~1；空載損耗、負載損耗測量 允許誤差：±(0.2％讀數＋0.04％滿量程)；相電壓、線電壓測量 允許誤差：±(0.2％讀數＋0.04％滿量程)；電流測量 允許誤差：±(0.2％讀數＋0.04％滿量程)；相位角 允許誤差：±0.1°；三、工作原理圖3-1參見圖3-1所示，是用本校驗裝置進行變壓器綜合參數測試儀校驗工作的接線圖。其工作原理是：檢定人員通過校驗裝置上位機界面有針對性的直接進行空載損耗、負載損耗、空載電流、負載電流、阻抗電壓、功率、功率因數等標準值的設置，設置參數經過本實施例自動計算，換算成抽象的電壓、電流、相位等基本信息，按照通信協議經過通信串口下傳給校驗裝置下位機，校驗裝置下位機為具體執行機構，將檢定人員的下傳數據轉換成具體的電壓、電流、相位信號并注入到被試變壓器綜合參數測試儀。該設計方案的優點是：檢定人員在上位機設置標準參數后即可直接針對性的對變壓器綜合參數測試儀進行檢驗，而不用再將這些參數人工計算并分解為抽象的電流、電壓、相位等基本信息，從而提高了工作效率，減少了出錯概率。
<佛山>天正華意電氣設備有限公司 佛山變壓器綜合性能試驗臺2023已更新(今日/公告)
佛山變壓器測試臺短路阻抗是變壓器的重要參數，短路阻抗法是判斷繞組變形的傳統方法，根據GB1094.5-2003和IEC60076-5:2000規定，短路電抗的變化量是判斷變壓器繞組有無變形的判據。 根據《DL/T 1093—2008電力變壓器繞組變形的電抗法檢測判斷導則》繞組參數的相對變化和三相不對稱程度作為判斷繞組有無變形的依據。測量變壓器繞組參數也是檢驗變壓器的制造工藝水平和判斷運輸過程對變壓器繞組有無不良影響的有效手段。電力公司頒發的[2000] 589 號文件《防止電力生產重大事故的二十五項重點要求》中15.2條規定：“110KV及以上電壓等級變壓器在出廠和投產前應做低電壓短路阻抗測試或用頻響法測試繞組變形以保留原始記錄。”15.6 中規定：“變壓器在遭受近區突發短路后，應做低電壓短路阻抗測試或用頻響法測試繞組變形，并與原始記錄比較，判斷變壓器無故障后，方可投運。”低電壓短路阻抗試驗是鑒定運行中變壓器受到短路電流的沖擊，或變壓器在運輸和安裝時受到機械力撞擊后，檢查其繞組是否變形的直接方法，它對于判斷變壓器能否投入運行具有重要的意義，也是判斷變壓器是否要求進行解體檢查的依據之一。變壓器低電壓短路阻抗測試儀，適用于電力變壓器（單相或三相）出廠、大修、預試以及交接試驗中低電壓負載阻抗測試。常規試驗項目中的基本項目，其原理是在現場對電力變壓器進行短路阻抗（％）測試，并與銘牌值或出廠值進行比較，能發現出廠試驗后經運輸、安裝和運行中嚴重故障電流等所造成的繞組位移、變形等缺陷（ 《2000年中國供電國際會議》中規定超過± 3％的短路變化應視為顯著變化）。
<佛山>天正華意電氣設備有限公司 佛山變壓器綜合性能試驗臺2023已更新(今日/公告)
佛山變壓器測試臺電流通道中某一相或兩相電流顯示為零，可能是儀器內部的保險管因過流而熔斷，可用數字萬用表的蜂鳴器檔進行簡單判斷。正常時A＋＆A-、B＋＆B-、C＋＆C-接線端之間是導通的，不導通就表示該相得保險管熔斷了。此時可以打開儀器機箱（或便攜式儀器的面板），可以看到在5A通道相應接線柱處有一塊安裝保險管的電路板，用肉眼就看到保險管是否熔斷，更換熔斷的保險管就可解決問題。5A電流通道用的是6A的保險管。7.2 電壓電流的顯示正常，可是折算后的數據非常不合理。這要仔細檢查參數設置是否正確、合理。空載試驗時，若容量及高低壓側額定電壓設置錯誤肯定會影響這算的結果。這點對于負載試驗的道理也是一樣的。一個特別容易被忽略的地方是在負載試驗中選擇了公式1（計入了繞組的損耗），但是高低壓繞組電阻或線路阻值的設置不合理（比實際值偏大太多），這樣也會使折算后的損耗值偏差很大。7.3 儀器可上傳數據打印機卻沒反應。很可能是打印機電源或數據連接線脫落，這是可以在現場能夠得到解決的。正常情況下，開機時打印機的兩個燈是亮的。紅色燈不亮表示沒打印紙了，都不亮很可能是其電源線掉了，打印機上有一個二芯的小接插件就是打印機的電源，打印機的10芯插座下面一排插針從靠近撥碼開關的那一側開始數第二個引腳是打印機的數據線，正常時應該跟電路板上JC2的TX引腳連接，此線脫落打印機肯定不反應。不能正常打印還可能是打印紙裝錯了。應該使用熱敏打印紙，而且上打印紙時應該使打印紙的熱敏層向上面。打印紙的熱敏層可以這樣判斷：用指甲在打印紙上劃一下，能出現劃痕的面是熱敏層。
佛山變壓器測試臺 高壓空載損耗測試高壓空載損耗測試界面及流程與低壓空載損耗測試基本相同，不同之處為高壓試驗啟動“中間變壓器”。空載損耗及空載電流的測量的原理（a）空載損耗及空載電流是變壓器運行的重要參數，通過測量驗證這兩項指標是否在 標準或產品技術協議允許的范圍內，以檢查和發現試品磁路中的局部缺陷和整體缺陷。空載損耗及空載電流的測量，應從試品各繞組中的一側繞組（一般為低壓繞組）線端供給額定頻率的額定電壓（應盡可能為對稱的正弦波電壓），其余繞組開路；如果施加電壓的繞組是帶有分接的，則應使分接開關處于主分接的位置；如果試品繞組中有開口三角形聯結繞組，應使其閉合。運行中的地電位處（分級絕緣變壓器其中性點、鐵心、拉帶等）和油箱或外殼應可靠接地。測量時變壓器的溫度應接近于試驗時的環境溫度。空載試驗時按圖6 的接線進行。單相變壓器參照圖6（a）和（b）的接線，三相變壓器參照圖 6（c）、（d）、（e）、（f）的接線；其中（f）為yn 或 zn 聯結繞組的接線；三相變壓器與單相變壓器空載試驗時，均需測量電壓方均根值、平均值和頻率；施加電壓以平均值（方均根值刻度）為準。
<佛山>天正華意電氣設備有限公司 佛山變壓器綜合性能試驗臺2023已更新(今日/公告)
佛山變壓器測試臺變壓器工頻耐壓試驗該系統的試驗為按鈕式操作，通過控制臺操作電動接觸式調壓器升壓，電壓經過工頻試驗變壓器后到被試品。其試驗電壓通過工頻試驗變壓器的儀表端連接到控制臺上的數字式電壓表，試驗電流通過CT連接到控制臺上的數字式電流表。工頻試驗系統的組成1.用于測試單元及儀表監視數據收集的綜合試驗臺。2.低壓控制柜3.油浸式升壓變壓器工頻試驗系統布置1.工頻試驗系統采用分布式設計方案 2.分布式設計方案?工頻試驗系統與變壓器特性及溫升試驗系統在臺體上相互獨立。工頻試驗系統既方便試驗人員操作也便于安裝調試所以采用分布式方案可提高臺體的可靠性工頻試驗操作系統設計要求 加裝線電壓監視功能，即三相輸入電壓加裝數字式指示表頭。能聲光報警，提示試驗員。加裝過流繼電器，提高系統的可靠性。方便的操作過程指示，操作控制按紐。采用顯示、操作分類設計，觀查視角好。調壓控制臺采用自動降壓方式?。耐壓時間到報警提示?。交流泄漏電流值讀出，加裝1:1電流互感器接地防止接地不良時導致的危險.低壓控制柜布置要求?低壓控制柜的組成及說明?低壓控制柜主要由控制接觸器、低壓電壓互感器、低壓電流互感器、時間繼電器等組成。?內置主電源過流保護，加裝電流互感器250A/5A一個，精度為0.5級。低壓控制柜結構圖系統原理圖（供參考）系統一次原理圖（供參考）交流耐壓試驗接線圖工頻試驗系統技術要求?試驗電壓的波形應為近似下弦波，波形畸變略不可超過5％?帶負載能力：試驗設備應有1.1倍過載能力，則選用試驗變壓器時，選擇用油絕緣式試驗變壓器。調壓速度：升壓速度取每秒2％—3％?系統保護：高壓輸出過電壓保護。高壓輸出過電流保護。采用調節電動控制保護球隙設置過電壓保護。具有零位啟動保護。
<佛山>天正華意電氣設備有限公司
佛山變壓器綜合性能試驗臺2023已更新(今日/公告)
佛山變壓器測試臺當對變壓器的繞組是否存在缺陷及對產品結構的合理性產生懷疑時，可進行如下的單相負載試驗：對于供電側繞組為YN、另一側為yn或d聯結的產品，可以輪流在一個相繞組（例如：AO、BO、CO）施加額定電流，而另一側三相短路，三次測量的阻抗壓降平均數乘以3 就相當于三相的壓降，三次負載損耗之和應相當于三相測量的負載損耗。對于供電側繞組為Y、另一側為y或d聯結的產品，可輪流在每個雙相上施加額定電流，而另一側三相短路，依次測量阻抗壓降和負載損耗；允許將單相測量的結果換算到三相數據，其阻抗壓降應乘以3 /2，總的負載損耗應為三次負載損耗之和的一半。對供電側繞組為D、另一側為yn、y或d聯結的產品，可輪流在供電側每個雙相上施加2/3 額定電流，依次短路一相線圈（如在AB端供電、BC端短路）而另一側繞組三相短路，依次測量阻抗壓降和負載損耗；允許將單相測量結果換算到三相數據，其阻抗壓降等于三次測量的平均數，其負載損耗等于三次負載損耗之和的一半。對于獨立繞組的三個單相的負載損耗應基本相等。對于自耦聯結繞組的三個單相損耗，一般 B 相較其它兩相略大一些。
