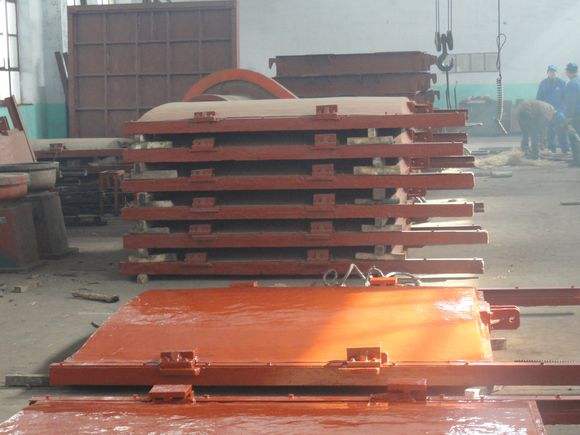

技術要求    鑄鐵閘門應符合本標準的要求，并按照規定程序批準的圖樣和技術文件制造。   1 鑄件    1 灰鑄鐵的機械性能應符合GB 9439規定。鑄造銅合金的機械性能應符合GB 1176規定。    2 鑄鐵件表面所附有的型砂、氧化皮、冒口、澆口和多肉等應干凈。   3 主要鑄鐵件(如門框、門板和導軌)應時效處理。    4 鑄件不允許有裂縫、疏松和澆不足等缺陷。如有氣孔、縮孔和渣眼等缺陷時應補焊與修整，但必須保證鑄件質量。   5 鑄件的鑄造偏差應符合GB 6414規定。  2 主要構件   門板   1 門板應整體鑄造，閘孔在400mm及其以上時應設置加強肋。    2 門板應按 工作水頭設計，其拉伸、壓縮和剪切強度的系數不小于5，撓度應不大于構件長度的1/1500。          3 門板的厚度應在計算厚度上增加2mm的腐蝕裕量。4 閘孔尺寸在600mm及其以上時，門板的上端應設置安裝用吊環或吊孔。  2 門框   2.1 門框應整體鑄造，在 工作水頭下，其拉伸、壓縮和剪切強度的系數不小于5。   2.2 門框的厚度應在計算厚度上增加2mm的腐蝕裕量。   2.3 對于墻管連接式圓閘門，其門框法蘭的連接尺寸應符合GB 4216.2的規定，法蘭螺栓孔應在垂直中心線的二側對稱均布。    2.4 法蘭螺栓孔d0的軸線相對于法蘭的孔軸線的位置度公差Φt應符合表3的規定    2.5 墻管式閘門與墻管連接之間應設有止水墊片，其墊片應符合GB 4216.9及GB 4216.10規定。 2.6 墻式閘門與墻面接合的門框表面，應保持平整。   2.7 門框(含導軌)的任一外側應機加工一條與導軌平行且貫通的垂線作安裝閘門基準。     導軌  導軌應按 工作水頭設計，其拉伸、壓縮和剪切強度的系數不小于5。在門板開啟到 位置時，其導軌的頂端應高于門板的水平中心線。    導軌可用螺栓(螺釘)與門框相接，或與門框整體鑄造。   密封座 密封座應分別置于經機加工的門框和門板的相應位置上，用與密封座相同材料制作的沉頭螺釘緊固。在啟閉門板過程中，不能變形和松動，螺釘頭部與密封座工作面一起精加工，其表面粗糙度不大于3.2 μm。    密封座工作表面不得有劃痕、裂縫和氣孔等缺陷。

整扇閘門的滑道承壓面在同一平面內，其平面度誤差≤1mm。 b．  滑道承壓面與止水座基準面的平行度誤差≤5mm。  c． 吊耳孔的縱橫向中心線距離的允許偏差為±0.5mm； d．  吊耳孔應保持各自同心，其傾斜度應不大于1/2500。  2.3螺桿啟閉機的安裝 （1）螺桿啟閉機為成品  （2）我公司將按照設計圖紙及廠家指導，直接安裝，安裝的要求和安裝允許的偏差應遵照《水利水電工程啟閉機制造、安裝和驗收規范》（DL/T5019-94）中的有關條款規定。安裝好的啟閉機附屬設備、附件等各項性能應符合設計要求。 （3）焊縫焊接工藝措施  說明：a.本工程閘門所有部件為鑄鐵材料，連接均采用穿銷、螺栓及高強螺栓，無特殊焊接工藝。b.多數焊接均為與預留插筋焊接起穩固作用。  焊接設備及焊材  手工弧焊焊接設備采用交流焊機BX-500。焊接設備及有關設施由專人負責管理，并由專業人員定期進行維護、保養及檢修。  焊材  焊材的規格、型號和其它技術要求符合招標文件及有關技術文件規定，與母材相應，評定合格并經監理工程師審批后方可用于焊接。  焊接工藝要求  焊接環境出現下例情況時，采用有效措施后才可施焊：

風速：大于8m/s； 相對濕度大于90%； 環境溫度低于-5度； 雨天和雪天的露天施焊；  每條焊縫應一次連續焊完，當因故中斷焊接時，采取防裂措施。在重新焊接前，將表面清理干凈，確認無裂紋后，方可按原工藝繼續施焊。  焊接完畢，焊工應進行自查。由焊接記錄人員進行編號記錄，并由焊工在記錄上簽字。@
