德陽變壓器有載開關測試儀移 動 ：在此按鈕上按確認鍵時會在按鈕會在“按下”和“抬起”兩個狀態之間循環切換。按下狀態時按“↑、↓、←、→”鍵會被響應為曲線的的移動，同時頂部顯示出波形的起始位置。? 返 回 ：在此按鈕上按確認鍵時返回到觸發完成界面。鍵盤上各個按鈕功能如下：? 放 大 ：在此按鈕上按確認鍵時對波形進行放大操作。? 縮 小 ：在此按鈕上按確認鍵時對波形進行縮小操作。? 打 印 ：在此按鈕上按確認鍵時打印當前屏幕上顯示的波形、測量參數和已分析的數據結果。如果波形已縮放或移動過當前顯示的不是完整的波形，那打印的也就不是完整的波形。6.6數據管理界面開機界面進入歷史記錄轉入數據管理界面，（如圖10）。在歷史記錄界面按“↑、↓”鍵來選擇記錄，當到達頁首/頁尾時會自動翻到上一頁/下一頁，按“←、→”鍵直接翻頁。按取消鍵返回到開機界面。

德陽變壓器有載開關測試儀 有載分接開關是與變壓器回路連接的 運動部件，因此有載分接開關的檢測，越來越引起重視。在《電力設備交接和性試驗規程》中，要求檢查有載分接開關的動作順序，測量切換時間等。該儀器主要用于測量變壓器有載分接開關的過渡波形、過渡時間、各瞬間過渡電阻值、三相同期性等。二、功能特點?儀器輸出電流大，重量輕；?兩檔電流輸出，測試范圍更寬，穩定度更高；?能自動計算出過渡電阻值及過渡時間值；?具有完善的保護電路，可靠性強；?8寸的大液晶顯示，便于現場操作；?具有U盤存儲功能，可以存儲更多數據波形。?鍵盤獨立操作，使儀器可操作性更快捷、方便。三、技術參數輸出電流 1.0A、0.5A測量范圍 過渡電阻：0.5Ω～20Ω(1.0A)、0.5Ω～40Ω(0.5A)過渡時間：0～250ms測量精度 過渡電阻：±(5%讀數+3字)過渡時間：±(0.1%讀數+3字)存儲方式 U盤存儲、本機存儲四、使用條件環境溫度 -10℃～50℃環境濕度 ≤85%RH工作電源 AC220V±10%電源頻率 50±1Hz

<德陽>天正華意電氣設備有限公司 手持式直流電阻快速測試儀德陽庫存充足

德陽變壓器有載開關測試儀變壓器三相空載測試接線圖注：1、空載測試中，高壓側有高壓，請遠離！注意！2、三相空載測試中，低壓端施加到額定電壓，非測試端開路；負載測試中，高壓端施加到額定電流，低壓端可靠短路。3）單相的測量: 當需檢查變壓器單相故障時需用單相法測量。在主菜單界面選擇“單相測量”菜單，按“確認”鍵進入單相選擇菜單界面，如圖二十一： 圖二十一根據變壓器的聯結選擇不同測試相，需注意不同聯結單相折算三相公式不同，不能選錯！負載星接和空載星接是指變壓器測試中加壓側為星型接法，負載角接和空載角接是指變壓器加壓側為角型接法。 3.1)變壓器負載的單相測量①測試方法 在單相測量選擇菜單，選擇“負載星接”或“負載角接” ，按“確認”鍵進入負載的單相測量參數設置界面，同圖十五。輸入好參數后，按確認鍵進入測量界面如圖二十二： 圖二十二在此界面按“確認”鍵記錄當前所測繞組的參數，按“選擇”鍵選擇加壓繞組（AB、BC、CA依次循環顯示）；按“打印”鍵打印當前結果，按“存儲”鍵存儲當前數據；按“返回”鍵返回上一界面。測量完一相后，調壓器歸零斷電，改變外部到變壓器的接線，然后按“選擇”鍵選擇與之相對應的加壓繞組，調壓器升壓，升到額定電流后，按“確認”鍵記錄數據。AB、BC、CA三相測量完成后按“←”或“→”鍵顯示三相記錄數據和折算結果。

<德陽>天正華意電氣設備有限公司 手持式直流電阻快速測試儀德陽庫存充足
手持式直流電阻快速測試儀德陽庫存充足 <德陽>天正華意電氣設備有限公司

德陽變壓器有載開關測試儀主要技術指標：1. 基本測量精度： 電壓、電流 ±（讀數×0.2%+2字）功率 (0.2≤cosφ≤1) ±（讀數×1.0% +2字） 2．電壓測量范圍： AC 50V ～850V3. 電流測量范圍： AC 0.5A～100A4. 工 作 溫 度： -10℃～40℃ 5. 存 儲 溫 度： -20℃～50℃5. 環 境 濕 度： 10%～85% 6. 外 形 尺 寸: 395×295×175mm7. 重 量: 5kg(不包括測試線)四 、面板及各鍵功能介紹:1. 測試儀面板布局見圖一：圖一2. 各鍵功能如下：1） 選擇鍵：在菜單選擇狀態下用來選擇測試項；在參數輸入狀態下用來改變輸入項。分相測量中，“選擇”鍵用于選擇加壓繞組。 2） “↑” “↓”鍵：在參數輸入狀態用來改變數值大小。3） “←” “→”鍵：在參數輸入狀態和時間校正狀態下用來改變輸入參數位；在分相測試狀態用來顯示三相折算結果。在讀取記錄狀態用來選擇記錄。 4） 確認鍵：在菜單選擇狀態和參數設置狀態用于確認選擇并進入下一界面；在測量狀態鎖屏；在單相測量狀態除鎖屏外還記錄當前顯示電壓、電流和功率等相關數據。5） 返回鍵：按“返回”鍵退出當前界面。6） 存儲鍵：在測量狀態下存儲當前的測試結果及相關信息。7） 打印鍵：在測量狀態下打印顯示屏顯示數據；在瀏覽界面打印瀏覽的數據。 8） 取消鍵：在測試狀態，按“取消”鍵，退出鎖屏狀態重新測試。9） 復位鍵：按“復位”鍵，儀器恢復到初始上電狀態。10）開 關：儀器工作電源開關。 11）U 盤：U盤接口。12）RS232：通訊接口（廠家升級用）。13）各接線端子：用于連接測試線（具體接線使用見后面接線方法）。14）端子：儀器接地端子。 15）打印機：用于打印各種測試數據。16）液晶屏：顯示測試狀態和測試數據。

德陽變壓器有載開關測試儀開機界面接好線路，打開電源進入開機界面（如圖4）按“↑、↓、←、→” 鍵改變選中項，按“確認”鍵進入選中項，進入“參數設置”界面可以進行參數的設置和修改，進入“數據測試”可以進行過渡電阻和過渡時間的測試；進入“歷史數據”可以查看儀器存儲的歷史數據；進入“系統設置”可以進行時間設置，儀器校準和刪除記錄等。“儀器校準”為出廠前儀器校正所用，設有密碼，用戶請勿使用。圖4 開機界面6.3參數設置界面開機界面進入“參數設置”轉入測量參數設置界面， 如圖5所示。當前選項為“測量電流”按鈕，按“↑、↓、←、→”鍵可以改變當前選項。按下確認鍵選中當前選項，按“↑、↓、←、→”鍵可以改變當前選項值，參數修改完畢后再次按下確認鍵即可退出“參數修改模式”，此時按“↑、↓、←、→”鍵 就又變回切換當前選項。按“取消”轉回到開機界面。參數說明如下：?測量電流：測試過程中儀器輸出的恒定電流。?測量方式：有繞組，即有載分接開關連接在變壓器繞組上；無繞組，則表示單獨的有載分接開關。?測量方向：繞組當前調壓方向，為1時表示正向調壓，為0時表示反向調壓。?分接位置：變壓器當前分接頭位置共1~9個分接位置。?觸發電平：測量過程中檢測到超過此值的電壓跳變時認為分接開關已經動作。即儀器的“靈敏度”，設置太高會造成無法觸發，設置太低容易造成誤觸發。?試品序號：用戶自行定義的分接開關的編號。圖5 參數設置界面6.4數據測試界面開機界面按下“數據測試|”轉到圖6所示數據測試界面。當前選項為“測試”按鈕，按“↑、↓、←、→”鍵可以改變當前選項。按下確認鍵選中當前選項。選中“測試”按鈕后，界面左半部分顯示的是實時測得的儀器接線柱A0、B0、C0之間的電阻（開路狀態下1A為大概24Ω，0.5A為大概48Ω）。測量時應待到此值穩定以后（即繞組充電已飽和 該靜態電阻值很重要，一定要等其穩定，容量越大的變壓器穩定的時間越長， 大概幾十秒，到幾分鐘。）再按下“動作開關”按鈕，同時開始捕捉開關的動作，此時可以動作被測分接開關。測試儀捕捉到開關動作波形后會在界面右半部分顯示動作波形。觸發完成后按下“波形分析”按鈕可進入波形分析界面。

<德陽>天正華意電氣設備有限公司

德陽變壓器有載開關測試儀變壓器有載分接開關參數測試儀一、論述測試方法及測試標準1.1長期以來在現場采用直流方法試驗存在的問題長期以來，電力行業在變電站現場檢測變壓器有載分接開關的過度波形，一直采用直流方法進行試驗，所獲取的波形與分接開關制造商出廠試驗波形進行比對。由于分接開關制造商出廠試驗波形是對裸開關進行試驗，而在變電站現場檢測是在變壓器有載分接開關帶繞組狀態下進行的試驗，開關帶繞組狀態下電路中存在電感和電容量，使得直流試驗電流通過繞組在開關切換時不能突變，造成測試出的過度波形兩者差異很大，在分析波形時會出現無法判讀等問題，使開關制造商與開關使用方在判斷開關故障時產生很大爭議。目前使用的《直流法有載開關測試儀》在開關帶繞組狀態下進行測試時，要求對波形要做濾波處理(儀器內設有濾波處理功能)，經過濾波處理后的開關過度波形是不真實的波形，不能真實反應出有載開關在開關動作過程中存在的缺陷。從技術方面分析，《直流法有載開關測試儀》由于受測試技術方法和技術能力的限制，在使用過程中還存在諸多不足，主要表現在以下幾個方面：a) 直流測試由于其測試原理、技術能力等原因，有時測試獲取的波形與制造商給出的波形差異較大，無法給出準確分析結論。諾在現場吊出分接開關，甩開繞組再進行檢查、試驗，必將影響新設備、大修后設備的投運。為防止分接開關事故，有些地方甚至將無法判定分接開關是否存在缺陷的變壓器改做無載調壓變壓器運行。b) 直流試驗方法僅適用于繞組中性點處并有中性點抽出的有載分接開關測試，對繞組中性點以外的其它位置(線端、中部等)處的有載分接開關以及單相變壓器有載分接開關不能測試。c) 測試出的部分直流波形有異常但無法判定分接開關動作特性是否正常，諾投入運行，不能保證分接開關的運行。d) 近年來在變壓器設計上采用了很多新技術，如電抗式分接開關、真空斷路器式分接開關等使用，直流測試方法已不能滿足現場試驗需要。

<德陽>天正華意電氣設備有限公司 手持式直流電阻快速測試儀德陽庫存充足
手持式直流電阻快速測試儀德陽庫存充足 <德陽>天正華意電氣設備有限公司

德陽變壓器有載開關測試儀試驗接線本裝置設計有兩種試驗接線方法，一種是選用本裝置內部自帶三相電源進行測試，簡稱內接電源試驗接線。另一種是選用外部單相電源進行高電壓大電流測試，簡稱外接電源試驗接線。4.1 內接電源三相法試驗接線三相變壓器調壓繞組在一次側，結線為YN.d、YN.y0、 Y.y0或D.y0，使用裝置的內接電源進行三相測試，見圖一所示。見圖一4.2內接電源單相法試驗接線變壓器調壓繞組在一次側，使用裝置的內接電源進行單相測試，見圖二所示(本圖僅對應于測B相變壓器，A相、C相類同)。圖二4.3外部電源單相高電壓法試驗接線變壓器的調壓繞組在一次側，使用外接電源進行單相測試，見圖三所示(本圖僅對應于測B相變壓器，A相、C相類同)。圖三4.4外部電源三相法試驗接線變壓器的調壓繞組在一次側，使用外接三相電源進行三相法測試，見圖四所示(零線可以不接)。圖四4.5外部電源零序法試驗接線變壓器的調壓繞組在一次側，使用外接單相電源進行零序測試，見圖五所示。圖五4.6直流三相法測試試驗接線

德陽變壓器有載開關測試儀電阻量程：0.3A檔 0-40Ω；1A檔 0-20Ω （如測量范圍不能達到用戶要求，可向我公司訂做寬范圍有載分接開關參數測試儀）9.直流電阻測量精度：±(5%+0.01Ω)。2.2.5 絕緣性能1.絕緣電阻：電源輸入端對機殼的絕緣電阻＞20MΩ。2.測試裝置絕緣水平應能耐受1500V交流電壓(有效值)2.2.6 重量體積1.重量：30kg(不包括測試線)。2.體積：530*320*600（mm）三、儀器面板各部分功能說明儀器面板功能示意圖（1）接線端子1）“電源輸出”端子部分：電源輸出端子：IA 輸出、IB 輸出、IC輸出；選用內接電源測試時與“電源輸入”端子對應鏈接；選用外接電源測試時不接線。2）“電源輸入”端子部分：電源輸入端子：IA 輸入、IB 輸入、IC輸入；選用內接電源測試時與“電源輸出”端子對應鏈接；選用外接電源測試時與外部電源對應鏈接。3）“電壓輸入”端子部分：電壓輸入端子：UA 輸入、UB 輸入、UC輸入；與“電源輸入”端子對應鏈接。4）“電流輸出1” 端子部分( 電流量程0.1A)：電流輸出端子：Ia1 輸出、Ib1 輸出、Ic1輸出；選用0.1A小電流量程時接變壓器測量端子。5）“電流輸出2” 端子部分( 電流量程10A)：電流輸出端子：啊輸出、Ib2 輸出、Ic2輸出；選用10A大電流量程時接變壓器測量端子。 6）N零線共用端；接入試驗電源（零線）和接變壓器測量端子7）直流“電流輸出3” 端子部分電流輸出端子：a端輸出接變壓器A相套管、b端輸出接變壓器B相套管、c端輸出接變壓器C相套管、N端輸出接變壓器繞組中心端。（2）電源保險： 5A保險管（按在裝電源插座盒內）（3）〨接地端一個：使用本機配備接地線與大地連接（4）電源插座（自帶電源開關）： 接AC-220V電源；指示燈亮電源接通（5）電源調節旋鈕一個：用于調節機內試驗電源輸出，順時鐘旋轉升高電壓，逆時鐘旋轉降低電壓。

<德陽>天正華意電氣設備有限公司 手持式直流電阻快速測試儀德陽庫存充足 <德陽>天正華意電氣設備有限公司

德陽變壓器有載開關測試儀低電壓短路阻抗測量是變壓器常規試驗項目中的基本項目，通過比較變壓器受到短路電流的沖擊前后測得的短路阻抗值，可以初步估計繞組變形程度。低電壓短路阻抗試驗是鑒定運行中變壓器受到短路電流的沖擊，或變壓器在運輸和安裝時受到機械力撞擊后，檢查其繞組是否變形的直接方法，它對于判斷變壓器能否投入運行具有重要的意義，也是判斷變壓器是否要求進行解體檢查的依據之一。型變壓器短路阻抗測試儀是我公司研制的用于現場和試驗室條件下對變壓器進行低電壓短路阻抗測量的儀器，該儀器體積小，重量輕。儀器內部采用電壓電流同步交流采樣及數字信號處理技術，測量數據準確。對于三相變壓器，儀器可采用三相同時測試和分相測試的方法對變壓器進行測試：三相同時測試采用三相電源，可直接測量出三相參數；分相測試采用單相電源，依次測量對應相后，自動折算出三相參數。對于單相變壓器，儀器具有單相變壓器測試功能，可直接測試其阻抗參數。

德陽變壓器有載開關測試儀點擊【打印】鍵進入“打印類型設置”界面，選擇【在線簡略打印（微型打印機）】是使用儀器另配的微型打印機打印出一份簡略的測試報告，選擇【標準打印】－＞【輸出到PDF文件】會生成一個PDF文件格式的測試報告，選擇【標準打印】－＞【輸出到打印機】需要外接一臺打印機，直接打印出測試報告。（在選擇打印前，一定要將過渡波形調整顯示在屏幕中，以便準確打印出過渡波形）⑺ 結束試驗試驗結束后，先將“電源啟停”按鈕置于彈起位置（指示燈熄滅）；將“電源調節”旋鈕逆時鐘旋轉調節到小；再拆除測試線，點擊【關機】鍵關閉儀器，結束試驗。5.3.3人工測試操作流程：在自動測試條件不能滿足要求，可選擇人工測試功能完成測試任務。人工測試操作流程：在“觸發設定”模式下選擇 “人工”測試，人工測試操作流程與自動測試操作流程是基本相同的，可以參照自動測試操作流程進行。人工測試與自動測試不同處是：人工測試時靠人工手動觸發鎖定波形（“閥值設定”值不起作用），具體操作是：參見5.3.2節圖八，首先啟動有載開關，當聽到開關切換時，迅速按下【結束】鍵。程序會自動撲抓到開關過度波形時，【自動回放】功能啟動，界面自動回放撲抓到的過度波形，后續操作與自動測試相同。人工測試模式下不能使用“連續測試”功能人工測試操作需要切換開關與點擊【結束】鍵動作配合進行，由于采樣速度較快，如果在有載開關切換后，沒有及時迅速的按下按下【結束】鍵，將會出現找不到變化波形的情況。

<德陽>天正華意電氣設備有限公司 手持式直流電阻快速測試儀德陽庫存充足

德陽變壓器有載開關測試儀變壓器短路阻抗、空載、負載、零序阻抗測試及菜單操作方法： (一)接好測試線，打開儀器電源后，顯示界面如圖二：圖二(二)等待3秒進入主菜單界面如圖三：圖三(三) 按“選擇”鍵或“↑” “↓”鍵選擇菜單項，按“確認”鍵進入所選菜單1、短路阻抗的測量在主菜單界面，選擇“短路阻抗”后按“確認”鍵進入短路阻抗菜單選擇界面，如圖四：圖四在此界面下按“選擇”鍵或“↑” “↓”鍵選擇菜單項，按“確認”鍵進入1)三相測試①三相測試是采用三相法直接測量變壓器三相短路阻抗參數，在短路阻抗測量界面下選擇“1、三相測試”，按“確認”鍵進入短路阻抗參數設置界面，如圖五圖五參數說明：額定容量： 是指被測變壓器的額定容量。分接電壓： 是指被測變壓器當前分接位置的額定電壓。 在參數設置界面輸入相關參數后按“確認”鍵，即可進入測量界面

<德陽>天正華意電氣設備有限公司 手持式直流電阻快速測試儀德陽庫存充足
<德陽>天正華意電氣設備有限公司

德陽變壓器有載開關測試儀變壓器三相空載測試接線圖注：1、空載測試中，高壓側有高壓，請遠離！注意！2、三相空載測試中，低壓端施加到額定電壓，非測試端開路；負載測試中，高壓端施加到額定電流，低壓端可靠短路。3）單相的測量: 當需檢查變壓器單相故障時需用單相法測量。在主菜單界面選擇“單相測量”菜單，按“確認”鍵進入單相選擇菜單界面，如圖二十一： 圖二十一根據變壓器的聯結選擇不同測試相，需注意不同聯結單相折算三相公式不同，不能選錯！負載星接和空載星接是指變壓器測試中加壓側為星型接法，負載角接和空載角接是指變壓器加壓側為角型接法。 3.1)變壓器負載的單相測量①測試方法 在單相測量選擇菜單，選擇“負載星接”或“負載角接” ，按“確認”鍵進入負載的單相測量參數設置界面，同圖十五。輸入好參數后，按確認鍵進入測量界面如圖二十二： 圖二十二在此界面按“確認”鍵記錄當前所測繞組的參數，按“選擇”鍵選擇加壓繞組（AB、BC、CA依次循環顯示）；按“打印”鍵打印當前結果，按“存儲”鍵存儲當前數據；按“返回”鍵返回上一界面。測量完一相后，調壓器歸零斷電，改變外部到變壓器的接線，然后按“選擇”鍵選擇與之相對應的加壓繞組，調壓器升壓，升到額定電流后，按“確認”鍵記錄數據。AB、BC、CA三相測量完成后按“←”或“→”鍵顯示三相記錄數據和折算結果。

手持式直流電阻快速測試儀德陽庫存充足

德陽變壓器有載開關測試儀主要功能特點1.本測試裝置采用交直流法測試，目的是能測試出真實的過渡波形（不對波形進行濾波處理），適合于在變電站現場，在帶繞組狀態下對變壓器有載分接開關的過渡波形、過渡時間、三相同期性等參數進行測量。能判斷出開關過渡電阻斷線、觸頭接觸不良、過渡電阻橋接時間超規程要求等設備的隱性缺陷。2.本測試裝置采用交直流法試驗判斷有載分接開關是否存在故障隱患的判據很明確，就是通過分析觀察有載分接開關切換全過程的過度波形是否連續，波形是連續的說明有載分接開關工作狀態是良好。3.采用本測試裝置測試時接線不受變壓器繞組結線方式的限制。能對10kV～500kV電壓等級的各種結線組別開關進行測試，如：結線為YN.d、YN.y0，或結線為Y.y0、D.y0（變壓器調壓繞組在一次側，沒有中性點引出）三相、單相變壓器有載分接開關動作特性進行交流測試。4.本測試裝置具有內置電源和外接電源兩種接線方法，設備內能輸出三相電源，現場測試接線十分方便。外接電源能進行高電壓試驗、零序試驗。5.本測試裝置測試采樣速度高，采集速度達200 k/s/通道以上（一般直流法測試儀采集速度為10 k/s）。存儲數據量大，高速緩存深度達8 M byte FIFO。若開關動作過程中存在微弱接觸不良缺陷。交流法從波形上能明顯反應出。6. 本測試裝置系統配置，數據處理系統由嵌入式電腦和測試軟件組成，顯示屏采用10.4寸大屏幕彩色屏，中文測試界面，觸摸屏書寫方式，系統支持U盤存儲數據，支持USB鍵盤和鼠標，本裝置配置微型打印機，可現場直接打印輸出測試結果。

<德陽>天正華意電氣設備有限公司 手持式直流電阻快速測試儀德陽庫存充足

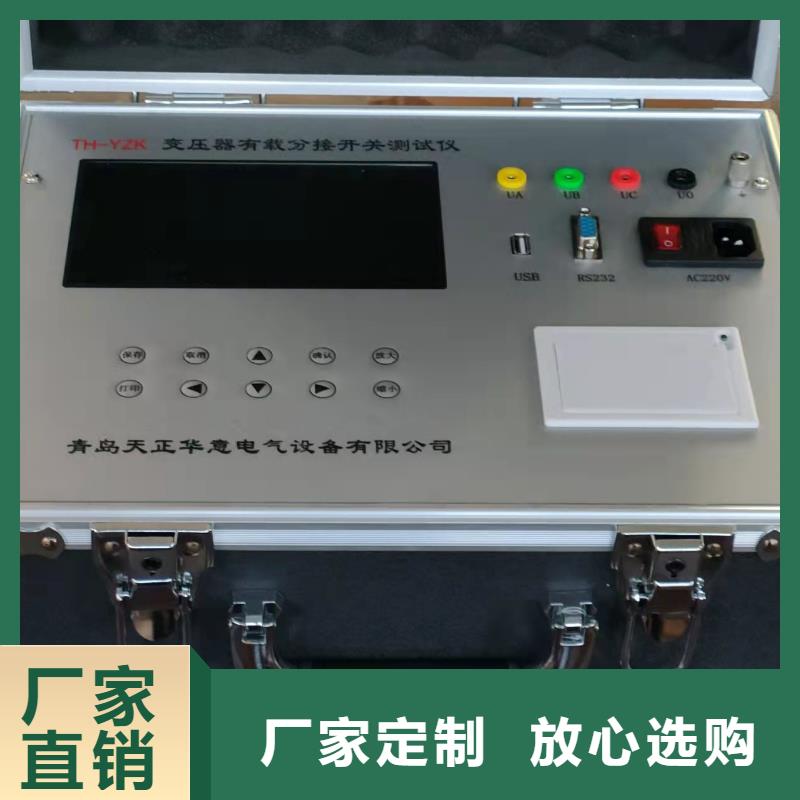

德陽變壓器有載開關測試儀儀器面板圖1.接線端子：用于連接測試線（具體接線使用見后面接線方法）。2.AC 220V：電源插座開關及保險管位置。3.接地端子：儀器接地端子。使用前，儀器的接地端子必須接好地線。4.打 印 機：熱敏打印機，打印測量結果。5.液 晶 屏：800×480點陣液晶顯示器，顯示操作界面。用于在界面各個選項之間切換選中選項。確認鍵：執行當前選中選項。取消鍵：取消當前操作，返回前一個界面。保存鍵：保存測試記錄。打印鍵：打印測試記錄。放大鍵：用于在查看波形界面放大波形。縮小鍵：用于在查看波形界面縮小波形。7. RS-232：出廠前調試時儀器與計算機之間通訊使用。8. U S B ：插入U盤時會顯示“USB設備已連接”，插入U盤后可以將數據存儲到U盤。六、操作說明6.1儀器接線 （1）無繞組接線方法將測試線黃、綠、紅測試鉗分別接到調壓開關X1（A1）、Y1（B1）、Z1（C1）上，并用短路線分別接到對應的X2（A2）、Y2（B2）、Z2（C2）上，黑色測試鉗接到中性點上，測試線的另一端分別接到儀器對應的端子上。帶繞組測試與不帶繞組測試相比較，前者的動作時間長，約3-7 ms。例如：無繞組測試4分接到5分接的開關動作波形的接線方法（見圖2）圖2（2）調壓側繞組Y型接線中性點引出的變壓器的接線方法拆去被測變壓器的三側引線，將非測試端（通常為中壓側、低壓側）分別三相短路接地。將測試鉗黃、綠、紅、黑依次夾到被測變壓器的調壓側（通常為高壓側）套管的A、B、C三相和中性點上，然后將測試線另一端黃、綠、紅、黑線分別接在儀器的A、B、C、N端子上）調壓側繞組Y型接線中性點沒有引出的變壓器的接線方法這種結構的試品在不吊芯情況下，中性點無法引出，只好每兩相一測試，例如測A、B兩相，接線方法如圖3B所示，把C相當作中性點， 操作步驟和帶繞組測試方法相同，只是在液晶屏上一次只顯示兩組波形和數據，數據的分析和有中性點引出的變壓器的分析方法相同，只是過渡電阻值需要換算：設測量值為R’，實際值為R，則兩相測量時R＝1/3R’（如單相測量時則R＝1/2R’）。待A、B相測完以后，可以再把A相當作中性點，測量B、C相，或者把B相當作中性點，測量A、C相。其接線方法和數據分析均相同。（4）調壓側繞組Δ型接線的變壓器的接線方法：測試接線方法同圖3，操作步驟和數據的分析和其它變壓器測試方法一樣，只是過渡電阻值需要換算：設測量值為R’，實際值為R，則兩相測量時R＝R’，單相測量時
