德陽變壓器特性綜合測試臺原廠定做

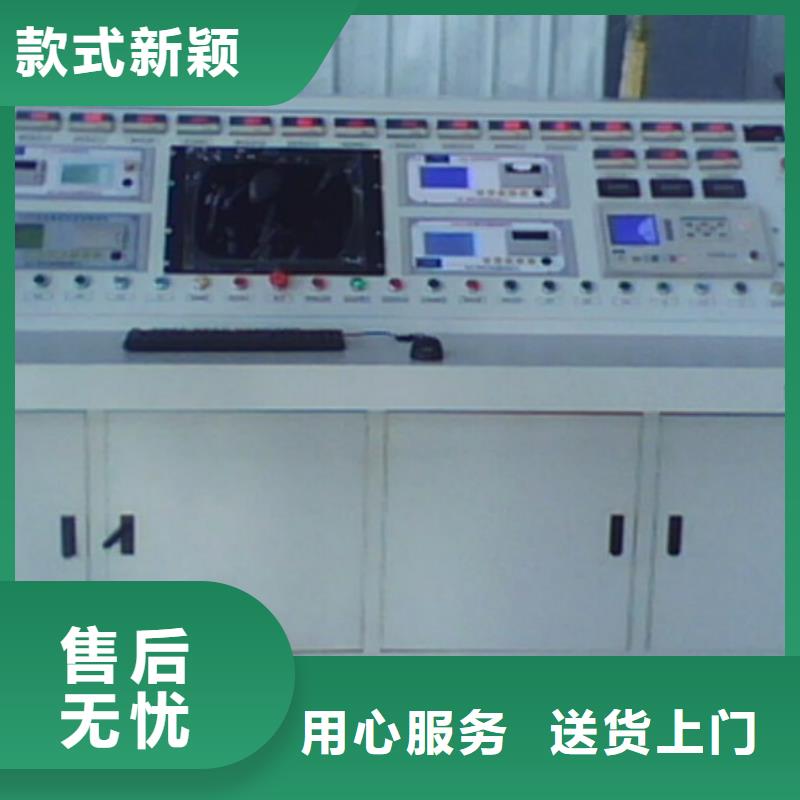

德陽變壓器測試臺要技術指標流信號進行實時掃描實現監測和閉環控制，并設計密碼設置管理只有獲得相應操作權限的人員，才能進行某些功能的操作。2）進口PC機真彩大液晶觸摸屏操作，采用支持現場總線技術的智能型傳感器，實現數據傳送的全數字化，顯示操作單元選用了觸摸式彩色液晶顯示屏，全中文菜單，界面清晰直觀，操作簡單方便。測試無需外接任何輔助設備，全自動控制，傻瓜式操作，快捷、簡單、方便。3）本儀器測試方法有全自動測試與手動測試兩種方法，只需輸入被是樣品參數，所有試驗自動完成。4）所有溫升數據無需人工計算，軟件后臺自動完成。5）保護功能完善，過壓，過流，過熱保護均有提示。6）接線簡單，所有試驗一次性接線，試驗中途只需要轉換分解擋位其他接線設備自動切換。8) 可根據用戶要求定制測試模塊，軟件終身免費升級9）采用16路溫度巡檢1、主要組成元件該檢測系統設備配置清單如下：序號 設 備 名 稱核 心 參 數數量變壓器綜合測試主控臺壹臺 分項計算機壹臺 顯示器 三星曲面屏27寸 壹臺高電變壓器綜合測試系統軟件v1.0壹套 PLC控制柜及通訊模塊西門子S7-200壹臺儀器儀表柜及通訊模塊壹臺輔助控制柜試驗項目的控制及互感器控制 壹臺 02 功率分析儀（變壓器空負載綜測試儀）壹臺標準精密電流互感器5-10-20-50-100-200/5A精度等級：0.1級 叁只 04三相感應調壓器150kVA（10-650V）壹臺 05倍頻發電機組 輸出功率: ≥30KW、電壓輸出0-800V、150HZ壹臺主要設備技術指標3.1 TZ-II/150kVA變壓器試驗1750＊950＊1250 長＊寬＊高3.1.1容量：150kVA 輸入電壓：三相380V。 3.1.2 臺體造型美觀，外置打印機，內置液晶顯示器， TZ301空負載損耗測試儀，直流電阻測試儀，變比組別測試儀便于計量。3.1.3 在臺面設置電壓、電流、溫度測量表，并有溫升計時。3.1.4 全部采用數字式儀表測量精度0.5級。

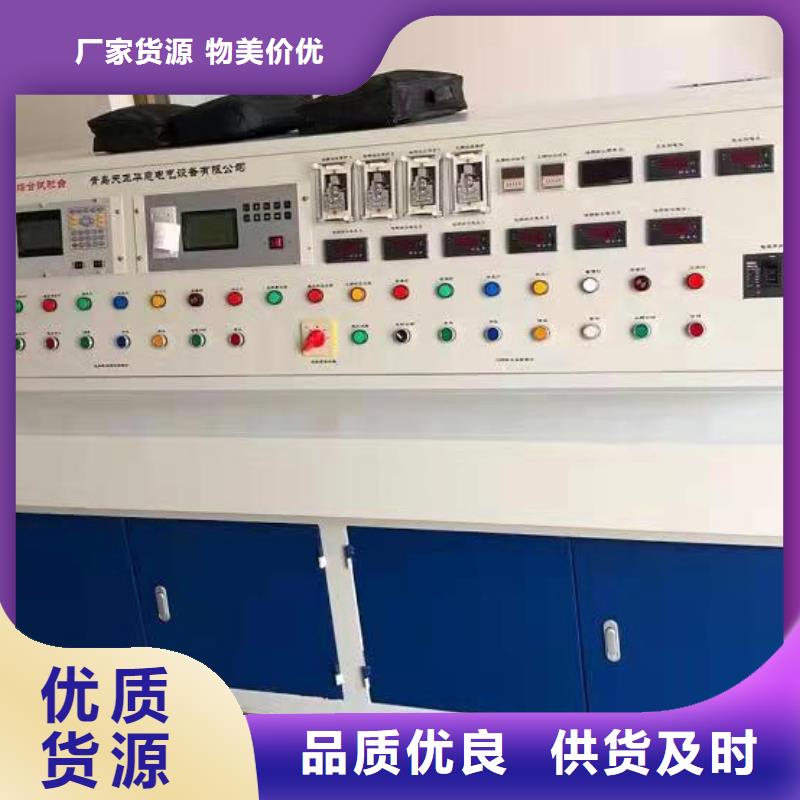

德陽變壓器測試臺、產品性能我公司生產的電力變壓器測試臺裝置TH-III具備如下功能（測試項目）：?變壓器空載特性試驗（空載損耗、空載電流占額定電流的百分比）；?變壓器負載特性試驗（負載損耗、阻抗電壓百分比；可以自動進行溫度換算和30％及以上全電流下的負載損耗測試）；?電力變壓器直流電阻試驗 ?變壓器變比組別試驗?變壓器工頻耐壓試驗；?變壓器倍頻耐壓試驗；?變壓器絕緣電阻和極化指數試驗?環境溫濕度測試功能；五、系統參數（技術條件）5.1變壓器綜合測試臺外觀：規格尺寸：臺體顏色：臺體圖片（僅作參考）：1變壓器綜合試驗臺參考圖片 僅供參考根據參數而不同5.2變壓器功率分析儀，滿足單相、三相測量，其性能指標要求如下：?電壓測量范圍 30V—700V電流測量范圍0.25A—5A精度0.1級；?功率U＊I 精度0.3級；?功率因數0.020--1.000，精度0.1級；?頻率40—70Hz，精度0.1級；?三相總功率P；?空載電流I。％； ?空載損耗P。；?負載損耗PK；?阻抗電壓UK；?三相功率值Pa(Pab)、Pb、Pc(Pbc)；?三相平均線電壓Un；?三相平均電流In。5絕緣性能 電路與外殼間電壓為1000V DC時，2000MΩ5.4變壓器直流電阻測試裝置?使用條件：環境溫度：-10℃～40℃；?測量精度：0.2級，分辨率：1μΩ； ? 恒流源： 20A(1μΩ～4Ω)、5A（1μΩ～20Ω）、0.1A（20Ω～20KΩ）。5.5變比測試儀應滿足如下指標 ?變比測量范圍：1～5000 ；?組別：1～12；?精度：0.2級；?電源：AC 220V±10％，50Ｈz、?環境濕度：＜95％；?環境溫度：-5℃～＋40℃，

<德陽>天正華意電氣設備有限公司

德陽變壓器測試臺為了實現上述目的，本校驗裝置技術方案提供一種變壓器綜合參數測試儀校驗裝置，由用戶界面、控制模塊、信號產生模塊、精密恒流源模塊、精密電壓源模塊構成。用戶界面用于接受檢定人員預置的參數信息，并將參數信息自動換算成相應的電流、電壓、相位等基本信息并傳遞給控制模塊，控制模塊的輸出控制信號分別連接6路信號產生模塊的控制信號輸入端，其中有3路信號產生模塊的輸出分別連接相應的3路精密恒流源模塊的輸入，另外3路信號產生模塊的輸出分別連接的3路精密電壓源模塊的輸入，3路精密恒流源模塊可直接作為3相電流輸出，3路精密電壓源模塊可直接作為3相電壓輸出。在用戶界面的信息輸入以及控制模塊的控制作用下，每個信號產生模塊可以產生獨立的幅值、頻率、相角可調的高度平滑的正弦信號單元，這些正弦信號單元可用于激勵后級相互獨立的精密恒流源模塊、精密電壓源模塊，從而形成相互獨立的3相電流和3相電壓，3相電流和3相電壓可直接作為標準信號輸出。

<德陽>天正華意電氣設備有限公司 德陽變壓器特性綜合測試臺原廠定做

德陽變壓器測試臺變壓器短路阻抗測試儀是本公司自主研發的新一代變壓器參數測試儀器。用于現場和試驗室條件下對35KV級及以上主變壓器進行低電壓短路阻抗測量的儀器。該儀器設計精巧，性能優越，功能強大，內部采用國內外型的單片機測試技術及先進的A/D同步交流采樣和數字信號處理技術，測量數據準確；外部采用大屏幕彩色液晶顯示，中文菜單提示，操作簡單，配備高速熱敏打印機，設計有存儲功能，方便數據的存儲和打?。槐４娴臄祿赏ㄟ^USB傳存送到計算機。儀器體積小、重量輕，便于攜帶，現場使用極為方便，大大減輕了試驗人員的勞動強度，提高工作效率。本變壓器輸入參數，便可進行單、三相測試并自動計算變壓器繞組動穩定狀態參數（ZkeZkXkLk），測試結果非常直觀，是現場測試變壓器有無繞組變形的快速測試儀器。 二、主要測試功能簡介1.三相短路阻抗的測量:顯示三相電壓、三相電流、三相功率；三相短路阻抗（Zk）、三相短路電抗（Xk）、三相短路電感（Lk）、三相短路阻抗電壓（Zke）自動計算出變壓器折算到額定溫度、額定電流下的阻抗電壓百分比，以及與銘牌阻抗的誤差百分比?？捎糜跈z查三相變壓器單相的缺陷 儀器可記錄三次單相測量的數據，并可根據變壓器不同的聯結計算出變壓器的阻抗電壓和阻抗電壓百分比誤差。三次單相測試完成后可顯示三相短路阻抗計算結果。測試結果自動折算，具有頻率校正、溫度換算、電流折算，提高測試數據的可比性。2.單相短路阻抗的測量: 除測量單相變壓器的短路阻抗、與銘牌阻抗誤差百分比外，還測量變壓器的阻抗、電抗、電阻、電感值方便用戶數據對比。3.零序阻抗的測量：零序阻抗的測量適用于高壓側星形接線帶中性點的變壓器，儀器可記錄零序阻抗、零序電抗、零序電感、阻抗角、零序電阻。4.在儀器允許的測量范圍可直接測量，超出測量范圍可外接電壓互感器，儀器可設置外接電壓互感器的變比，直接顯示施加的電壓值。5.儀器采用大屏幕彩色高分辨率觸控液晶，中文菜單，中文提示，操作簡便。6.儀器備有232接口，可外擴功能。7． 儀器自帶打印機，可打印顯示數據。8．內置不掉電存儲器，可儲存160組測量數據。9. 儀器備有U盤接口，用于存取測試數據。10. 日歷、時鐘功能，可進行時間校準。11. 儀器測量范圍寬、精度高、穩定性好；體積小、重量輕方便測量。

<德陽>天正華意電氣設備有限公司 德陽變壓器特性綜合測試臺原廠定做

德陽變壓器測試臺變壓器工頻耐壓試驗該系統的試驗為按鈕式操作，通過控制臺操作電動接觸式調壓器升壓，電壓經過工頻試驗變壓器后到被試品。其試驗電壓通過工頻試驗變壓器的儀表端連接到控制臺上的數字式電壓表，試驗電流通過CT連接到控制臺上的數字式電流表。工頻試驗系統的組成1.用于測試單元及儀表監視數據收集的綜合試驗臺。2.低壓控制柜3.油浸式升壓變壓器工頻試驗系統布置1.工頻試驗系統采用分布式設計方案 2.分布式設計方案?工頻試驗系統與變壓器特性及溫升試驗系統在臺體上相互獨立。工頻試驗系統既方便試驗人員操作也便于安裝調試所以采用分布式方案可提高臺體的可靠性工頻試驗操作系統設計要求 加裝線電壓監視功能，即三相輸入電壓加裝數字式指示表頭。能聲光報警，提示試驗員。加裝過流繼電器，提高系統的可靠性。方便的操作過程指示，操作控制按紐。采用顯示、操作分類設計，觀查視角好。調壓控制臺采用自動降壓方式?。耐壓時間到報警提示?。交流泄漏電流值讀出，加裝1:1電流互感器接地防止接地不良時導致的危險.低壓控制柜布置要求?低壓控制柜的組成及說明?低壓控制柜主要由控制接觸器、低壓電壓互感器、低壓電流互感器、時間繼電器等組成。?內置主電源過流保護，加裝電流互感器250A/5A一個，精度為0.5級。低壓控制柜結構圖系統原理圖（供參考）系統一次原理圖（供參考）交流耐壓試驗接線圖工頻試驗系統技術要求?試驗電壓的波形應為近似下弦波，波形畸變略不可超過5％?帶負載能力：試驗設備應有1.1倍過載能力，則選用試驗變壓器時，選擇用油絕緣式試驗變壓器。調壓速度：升壓速度取每秒2％—3％?系統保護：高壓輸出過電壓保護。高壓輸出過電流保護。采用調節電動控制保護球隙設置過電壓保護。具有零位啟動保護。

<德陽>天正華意電氣設備有限公司
德陽變壓器特性綜合測試臺原廠定做

德陽變壓器測試臺青島天正華意電氣設備有限公司是一家專業從事電氣技術研究、電器校驗臺制作、儀器儀表開發、微型計算機技術應用的高新技術企業，公司自創辦以來，采用先進的管理方式，注重新產品的開發和高新技術的應用，所生產的產品一直以的品質和的售后服務而享譽業內。二、產品概述：TH-II型成套設備綜合測試臺（以下簡稱測試臺）是我公司根據相應的標準和用戶的特殊要求而開發的一種新型測試臺，本測試臺由調壓器、電流表、電壓表、電壓表、按鈕指示燈等新型元器件組合而成，可供成套設備生產廠家或有關質檢部門成套設備的綜合特性進行綜合測量和簽定分析。三、設備工作環境：1、周圍環境溫渡上限不超過45℃；2、周圍環境溫渡下限不低于-5℃；3、相對濕度20％—80％；4、電源輸入線徑≥2.5㎜2；5、設備周圍應無強烈的機械振動沖擊，無大量灰塵及腐蝕性氣體，無強烈的電磁干擾及其它輻射干擾。四、技術參數：4.1提供可調電壓：三相AC0-500V連續可調； 4.2提供的直流電壓：單相DC：0-220V；連續可調4.3提供的交流電壓：單相AC：0-220V；連續可調4.4提供的測試電流：單相：AC：0-25A；連續可調4.5提供固定式380V輸出。4.5附件：說明書一份。

德陽變壓器測試臺方均根值電壓表與平均值電壓表并聯；令方均根值電壓表讀數為 U 。對于三相變壓器試驗時：若D（或Y）聯結繞組勵磁，則電壓應在各相端子間測量。若YN或ZN聯結繞組勵磁，則電壓應在相和中性點端子間測量。如果 U 和 U′ 之差在3％以內，則此試驗電壓波形滿足要求。設測得的空載損耗為 Pm ，則校正后的空載損耗 P0 按下式計算：P0＝ Pm（1＋d）式中：d ＝（ U′ - U ）/ U′（ d 通常為負值）如果 U 和 U′之差大于3％，應按協議確認試驗的有效性?？蛰d損耗與空載電流應在同一繞組同時測量，對于三相變壓器，空載電流應取各相空載電流的算術平均值占額定電流的百分數計算。對于容量不等的多繞組試品，空載電流的基數應取較大容量的額定電流。第五章 負載損耗試驗操作說明與工作原理點擊負載損耗試驗選項，進入圖 7 界面。圖7負載損耗試驗此界面設置根據銘牌參數自動導入，需要修改試驗溫度參數，檔帶入電阻計算時選擇公式“”，當不帶入電阻計算時選擇公式“”。低壓負載損耗測試（界面見圖7）1. 數據顯示：界面中“試驗數據”欄目中顯示實時的三相有效值電壓及其平均值、三相平均值電壓及其平均值、三相有功功率及其功率和、負載折算損耗、阻抗電壓折算％、短路阻抗和試驗頻率；“負載試驗數據記錄”保存已提取的試驗數據；2. 接線方式：將測試線夾頭按照 A、B、C順序夾至變壓器三相高壓測，低壓測短接；3. 試驗操作步驟（CT/PT檔位根據產品參數自動選擇）：3.1.選擇試驗電流。3.2.點擊“開始測試”按鈕，軟件會自動吸合接觸器，自動升壓，自動保存數據，自動降壓，自動斷開接觸器，自動停止。4. 注意事項：請注意被試變壓器的設計阻抗值，確保升至所需的控制電流時電壓不超過調壓器的額定輸出電壓及電壓互感器量程；如遇緊急情況需要退出試驗時，請按“緊急停止”按鍵或操作臺上急停按鈕以斷開所有接觸器來切斷試驗回路。高壓負載損耗測試高壓負載損耗測試界面及流程與低壓負載損耗測試基本相同，不同之處為高壓試驗啟動“中間變壓器”。

<德陽>天正華意電氣設備有限公司 德陽變壓器特性綜合測試臺原廠定做
