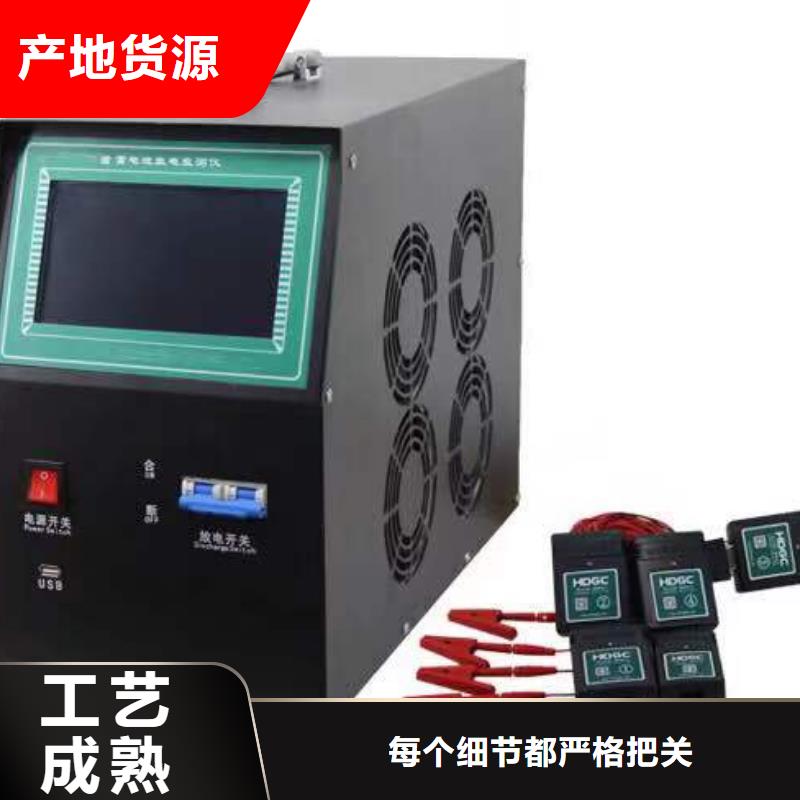

德陽蓄電池充放電檢測儀

德陽蓄電池充放電測試儀整組低限：在放電過程中如果整組電壓低于該設定值，系統將停機，并報整組電壓低狀態。放電電流：恒電流放電時，放電電流的設定值。放電功率：恒功率放電時，放電功率的設定值。單體電壓：點擊該按鈕過切換到單體電壓顯示界面，在單體電壓顯示界面上按右下角的“返回”按鈕，將再次退回到本頁面。暫 停：放電過程中，按下此按鈕后，放電過程會暫停，數據也會停止記錄。再次按下此鍵，又會恢復到放電過程中。開 始此按鍵是啟、停、復位三鍵合一功能鍵，并可實時提示操作。例如：當產生報警時，此按鍵會變為：“復位”，當處于停止時，此按鍵會顯示為“開始”，當處于運行時，會顯示為“結束”。本設備放電功能具有“恒電流”和“恒功率”兩種放電模式選擇，分別介紹如下：5.2.1 恒電流放電界面注意：當更改放電模式為“恒電流”時，則放電參數設置顯示為“放電電流/A”。5.2.2 恒功率放電界面注意：當更改放電模式為“恒功率”時

<德陽>天正華意電氣設備有限公司
德陽蓄電池充放電檢測儀

德陽蓄電池充放電測試儀基本工作原理2.1蓄電池測量原理由于蓄電池電化學反應的復雜性，以及各種材料、結構、制造工藝及使用環境的不同，致使不同廠家蓄電池的特性存在較大差異，即使同一廠家生產的蓄電池其單體特性也會有一定的離散性。迄今為止，世界上尚沒有一種簡單有效的方法能夠對電池性能進行快速準確的判定。蓄電池性能的檢測和失效預測，仍是一個很復雜的電化學測量難題。曾在電力、通信、金融、交通等行業中大量使用的固定式隔酸防爆鉛酸蓄電池，可通過測量端電壓、查看電解液密度、液位、溫度等了解電池狀態。然而，閥控式鉛酸蓄電池的密封、貧液式設計，使得我們很難掌握其狀況，隔酸防爆蓄電池的檢測維護手段已不再適用于閥控式蓄電池，這正是當前蓄電池運行管理的缺憾和難點。目前，常用的檢測方法為平時測量電池的端電壓和每年進行核對性放電容量測試。我們認為：1、蓄電池浮充狀態下的端電壓與容量無對應關系。我們知道，即使性能很差的蓄電池在浮充狀態下也可能測得合格的電壓。因此平時處于浮充狀態下的端電壓是不能真實反映蓄電池性能的。2、全容量放電測試仍為測試蓄電池組實際容量為準確有效的方法。我們知道，蓄電池組的容量等于該組蓄電池中性能差的那節蓄電池的容量。因此，對蓄電池組的檢測可轉變為對落后電池的檢測，找出落后電池并測得該電池的容量即可得到電池組的容量。對蓄電池組以規定的恒定電流進行放電，同時監測每一節蓄電池的電壓，當其中任何一節電池的電壓跌到終止電壓時，所放出的容量即為該蓄電池組的實際容量。該方法真實準確。同時我們知道蓄電池具有如下的放電曲線：

德陽蓄電池充放電測試儀整組低限：在放電過程中如果整組電壓低于該設定值，系統將停機，并報整組電壓低狀態。放電電流：恒電流放電時，放電電流的設定值。放電功率：恒功率放電時，放電功率的設定值。單體電壓：點擊該按鈕過切換到單體電壓顯示界面，在單體電壓顯示界面上按右下角的“返回”按鈕，將再次退回到本頁面。暫 停：放電過程中，按下此按鈕后，放電過程會暫停，數據也會停止記錄。再次按下此鍵，又會恢復到放電過程中。開 始此按鍵是啟、停、復位三鍵合一功能鍵，并可實時提示操作。例如：當產生報警時，此按鍵會變為：“復位”，當處于停止時，此按鍵會顯示為“開始”，當處于運行時，會顯示為“結束”。本設備放電功能具有“恒電流”和“恒功率”兩種放電模式選擇，分別介紹如下：5.2.1 恒電流放電界面注意：當更改放電模式為“恒電流”時，則放電參數設置顯示為“放電電流/A”。5.2.2 恒功率放電界面注意：當更改放電模式為“恒功率”時

<德陽>天正華意電氣設備有限公司
德陽蓄電池充放電檢測儀

德陽蓄電池充放電測試儀在所有信息化、自動化程度不斷提高的運行設備、運行網絡系統中不間斷供電是一個基礎的保障.而無論是交流還是直流的不間斷供電系統，蓄電池作為備用電源在系統中起著極其重要的作用。平時蓄電池處于浮充備用狀態，一旦交流電失電或其它事故狀態下，蓄電池則成為負荷的能源供給者。我們知道蓄電池除了正常的使用壽命周期外，由于蓄電池本身的質量如材料、結構、工藝的缺陷及使用不當等問題導致一些蓄電池早期失效的現象時有發生。為了檢驗蓄電池組的可備用時間及實際容量，保證系統的正常運行，根據電源系統的維護規程需要定期或按需適時的對蓄電池組進行容量的核對性放電測試以早期發現個別的失效或接近失效的單體電池予以更換保證整組電池的有效性；或者對整組電池的預期壽命作出評估。我司經多年研制，以其專有技術，開發成功系列化的、智能化程度和精度極高的蓄電池放電測試儀。本測試儀可在蓄電池離線狀態下作為放電負載通過連續調控放電電流，實現設定值的恒流放電。在放電時，當蓄電池組端電壓、或單體電壓跌至設定下限值、或設定的放電時間到、或設定的放電容量到時儀器將自動停止放電并記錄下所有有價值的、連續的過程實時數據。本儀器有非常友好的人機界面不僅可以在菜單的提示下完成各種設置和數據查詢而且放電的過程數據均保存在設備的內存中通過數據接口可以轉存到U盤并通過上位機的專用軟件對數據進行分析生成需要的曲線和報表。本儀器有完善的保護功能不僅有聲、光告警而且還有明確的界面提示。

<德陽>天正華意電氣設備有限公司

德陽蓄電池充放電測試儀 保修期內出現下列情況之一時，維修應收成本費：1）用戶使用或搬運過程中因撞擊而造成的故障或損壞。2）用戶未妥善保存，導致儀器滲水、受潮、撞擊或引火等。3）用戶自行或委托其它單位維修而引起的故障或損壞。4）用戶因接線錯誤導致設備故障或損壞。5）如出現不可抗力（如火災、水災、天災等）而引起的故障或損壞。6）不按本使用說明書要求隨意連接其它設備而引起的故障或損壞。7）無產品保修卡且又無法確認該儀器處于保修期內的故障產品。七、注意事項及維護?測試儀應放置在通風良好、無腐蝕、無強電磁場干擾的環境下運行，主機箱前后端通風孔不得堵塞，保證通風良好！?測試儀正常工作時不得帶電插拔連接端子，否則造成測試儀損壞！?測試儀在放電過程中若交流電突然斷電，風扇將繼續工作進行散熱，此時請勿關閉放電開關，約1分鐘后再關閉放電開關。?請用戶嚴格按照本說明書操作，嚴禁帶電操作或野蠻操作。?產品搬移過程中應避免磕碰或嚴重撞擊。?產品貯存中應注意防潮、防火。?本說明書中圖示及說明可能與實物有細微差別，請以實物為準。?機內有高壓，非本公司維修軟件或授權維修人員不得擅自維修。?

德陽蓄電池充放電檢測儀

德陽蓄電池充放電測試儀在所有信息化、自動化程度不斷提高的運行設備、運行網絡系統中不間斷供電是一個基礎的保障.而無論是交流還是直流的不間斷供電系統，蓄電池作為備用電源在系統中起著極其重要的作用。平時蓄電池處于浮充備用狀態，一旦交流電失電或其它事故狀態下，蓄電池則成為負荷的能源供給者。我們知道蓄電池除了正常的使用壽命周期外，由于蓄電池本身的質量如材料、結構、工藝的缺陷及使用不當等問題導致一些蓄電池早期失效的現象時有發生。為了檢驗蓄電池組的可備用時間及實際容量，保證系統的正常運行，根據電源系統的維護規程需要定期或按需適時的對蓄電池組進行容量的核對性放電測試以早期發現個別的失效或接近失效的單體電池予以更換保證整組電池的有效性；或者對整組電池的預期壽命作出評估。我司經多年研制，以其專有技術，開發成功系列化的、智能化程度和精度極高的蓄電池放電測試儀。本測試儀可在蓄電池離線狀態下作為放電負載通過連續調控放電電流，實現設定值的恒流放電。在放電時，當蓄電池組端電壓、或單體電壓跌至設定下限值、或設定的放電時間到、或設定的放電容量到時儀器將自動停止放電并記錄下所有有價值的、連續的過程實時數據。本儀器有非常友好的人機界面不僅可以在菜單的提示下完成各種設置和數據查詢而且放電的過程數據均保存在設備的內存中通過數據接口可以轉存到U盤并通過上位機的專用軟件對數據進行分析生成需要的曲線和報表。本儀器有完善的保護功能不僅有聲、光告警而且還有明確的界面提示。

<德陽>天正華意電氣設備有限公司

德陽蓄電池充放電測試儀請勿接錯正負極型，萬一接錯時會有蜂鳴報警聲，且顯示屏上會有文字提示報警類型為：電池極型接反！步驟五：合上設備前面板上的放電空開，如果發現空開合不上有以下幾種原因：1、電池極型接反2、所接電池組電壓超出備額定電壓范圍（電池組電壓過低，或過高）3、設備工作電源未接通步驟六：顯示屏切換到“系統設置”頁面，并設置如下：并機工作設為“關”主機/從機不可設置從地地址不可設置無線波段根據單體模塊的波段設置，設置為相應波段，如“波段一”遠端控制設為“關”語言設置為“中文”步驟七：回到主頁面，點擊充放測試按鈕，進入后再次點擊放電測試，這時會彈出“測試模板”選擇按鈕，根據電池組實際參數進行更改后，點擊確定按鈕，進入到放電測試頁面步驟八：在“放電測試”頁面中，根據實際需要填入放電容量、放電時長、單體低限、整組低限、放電電流、放電模式這幾組參數數據。步驟九：點擊“開始”按鈕后，開始放電，波形圖表中會實際顯示當前電壓和電流的波形圖。五、界面功能介紹5.1測試和模版選擇根據您需要進行的測試，點擊相應的圖標后，進入到對應的測試界面。在進入相應的測試界面之前，系統會自動引導您進行模版參數的選擇，根據之前已經預設好的6個模版參數進行選擇，如下圖：如果有需要，可以點擊按鈕，修改對應的模塊內的相關參數。

<德陽>天正華意電氣設備有限公司
德陽蓄電池充放電檢測儀

德陽蓄電池充放電測試儀在所有信息化、自動化程度不斷提高的運行設備、運行網絡系統中不間斷供電是一個基礎的保障.而無論是交流還是直流的不間斷供電系統，蓄電池作為備用電源在系統中起著極其重要的作用。平時蓄電池處于浮充備用狀態，一旦交流電失電或其它事故狀態下，蓄電池則成為負荷的能源供給者。我們知道蓄電池除了正常的使用壽命周期外，由于蓄電池本身的質量如材料、結構、工藝的缺陷及使用不當等問題導致一些蓄電池早期失效的現象時有發生。為了檢驗蓄電池組的可備用時間及實際容量，保證系統的正常運行，根據電源系統的維護規程需要定期或按需適時的對蓄電池組進行容量的核對性放電測試以早期發現個別的失效或接近失效的單體電池予以更換保證整組電池的有效性；或者對整組電池的預期壽命作出評估。我司經多年研制，以其專有技術，開發成功系列化的、智能化程度和精度極高的蓄電池放電測試儀。本測試儀可在蓄電池離線狀態下作為放電負載通過連續調控放電電流，實現設定值的恒流放電。在放電時，當蓄電池組端電壓、或單體電壓跌至設定下限值、或設定的放電時間到、或設定的放電容量到時儀器將自動停止放電并記錄下所有有價值的、連續的過程實時數據。本儀器有非常友好的人機界面不僅可以在菜單的提示下完成各種設置和數據查詢而且放電的過程數據均保存在設備的內存中通過數據接口可以轉存到U盤并通過上位機的專用軟件對數據進行分析生成需要的曲線和報表。本儀器有完善的保護功能不僅有聲、光告警而且還有明確的界面提示。

德陽蓄電池充放電測試儀單體模塊的供電電源，單體模塊的供電電壓壓差是8V以上由紅、黑電源線單獨供電，將紅黑電源線接到壓差±8V以上電源上，注意紅正黑負不要接反。電源取電方法，假如當前測量的電池組的單體電壓是2V，通過4節電池取電；單體電壓是6V，通過2節電池取電；單體電壓是12V，通過1節電池取電。注意，每個單體模塊都需要供電。?單體模塊供電后，對應模塊上單體電壓指示燈閃爍正常。5.3 產品操作說明產品操作測試界面開機進入主界面選擇工作模式：放電點擊放電測試圖標進入放電界面設置電池參數應用后啟動測試。“電壓”“電流”“容量”表頭會實時顯示電池組測試狀態，范圍值根據電池信息填寫的參數進行跟隨變化?！啊眻D標對應閾值欄顯示設置停止參數。“參數”圖標點擊設置更改充放電參數?！邦A放電流”填入被測電池組的需要放出的電流?！邦A放容量”填入被測電池組的需要放出的容量，一般為80％標稱容量值?！邦A放時間”填入被測電池組需要放電檢測的時長?！皢喂澫孪蕖眴喂濍姵剡_到電壓下限的停止閾值。選擇后可進行單節下限個數的設置。“充電電流”填入被測電池組需要充電的電流，分別填入恒流階段，恒壓階段，浮充階段電流?！俺潆婋妷骸?填入被測電池組需要充電的電壓，分別填入恒流階段，恒壓階段，浮充階段電壓。“電流閾值”填入被測電池組恒壓階段，浮充階段下限電流?！俺潆娙萘俊碧钊氡粶y電池組充電預充總容量點擊“”文件圖標可查看測試數據，工作中無法查看。點擊“”齒輪設置圖標可進行設備系統參數的設置。 點擊“”三角形啟動圖標可進行設備放電工作啟動操作。點擊“”停止圖標可進行設備放電工作的停止操作。

德陽蓄電池充放電檢測儀

德陽蓄電池充放電測試儀、同為一組的各單體電池由于容量不同，將遵循不同放電率的放電曲線。對蓄電池組進行放電時，各單體電池由于容量不同，而放電電流相同，因此各自是在以不同的放電率進行放電，顯然在放電時將遵循不同放電率的放電曲線。2.2恒流原理測試儀的放電回路采用在ARM（中央處理器）控制下的PWM ＋ PID閉環控制技術使得功率回路能夠精準的在設定的放電電流下工作。例如：恒流放電時，當蓄電池電壓開始下降，ARM控制器會通過反饋電流傳感器得到電流值的下降量，然后通過一定速率和方式的計算，得到所需要控制功率回路的上升量，此調整過程不斷重復，終達到實時調整的效果，這就是恒電流放電的原理。依此原理，恒功率也是類似的調整方法，只不過反饋量除了電流以外，還需要電壓的反饋量。三、設備接口說明3.1 設備面板接口如下圖：四、快速上手步驟4.1 單機放電測試：步驟一：連接放電儀AC220V工作電源線（黑色品字插頭線），并打開電源開關，確保供電正常。步驟二：將大電流導線快速接頭分別插入測試儀的快速插座對接（紅正黑負）。步驟三：將電壓檢測導線分別與放電儀的總電壓檢測端口連接（紅正黑負）。步驟四：將大電流導線的測試夾端連接到電池組端（紅正黑負）。
