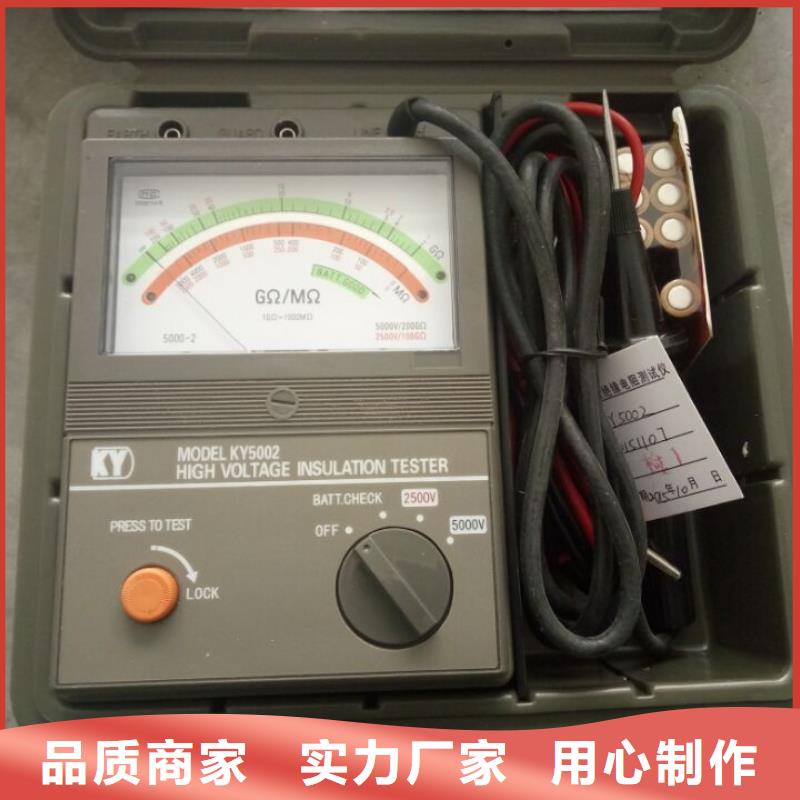

德宏水內冷發電機絕緣測試儀 儀器介紹斷開電源。儀器在無操作時，3分鐘自動關機。電壓 選擇測試電壓， 500V、1000V、2500V、5000V、10000V時長 自動停止的測試時間，00:30 01:00 10:00 切換軟件按鍵到新的功能，或從另外的功能返回電流 選擇短路電流，1mA步進選擇。通常按照值即可，也可依據規程規定的短路電流值選擇。濾波選擇濾波參數。關無濾波；（無干擾情形下）小硬件低通濾波（適用于多數情形）中：軟件低通濾波；（大于100G高阻時選擇）大：軟件＋硬件低通濾波大于1T高阻時選擇）設置進入系統設置菜單?電池電量指示當電池電壓顯示只剩一格時應及時充電了，當電池顯示閃爍時則隨時會自動切斷電源，應該馬上進行充電。?充電：為面板AC插座提供滿足要求的AC電源，即可為儀器充電。充電時，電源指示燈亮，顯示屏的電池標示依次從(0格)到(滿格)顯示，當充滿時，則顯示(滿格)。?對比度設置界面:由于溫度變化導致LCD顯示的灰度發生改變，可能影響使用。本儀器設置電子式對比度調節。按如下步驟設置：1.在關機狀態下，按住2鍵不放（第二個鍵）2.按1鍵（開機鍵）開機，直到進入對比度調節菜單3.按1鍵或2鍵調節對比度，直到合適的時候4.按4鍵保存并退出，如果不需要調節則按3鍵退出軟按鍵 說明? 移動光標，也用于增減對比度? 移動光標，也用于增減對比度返回 該界面下無效OK 確認進入當前的菜單功能或確定當前的設定并退出?系統幫助菜單說明幫助：記錄產品的編號、生產日期、版本信息。● 絕緣測試界面數字顯示絕緣電阻值( ＞ 表示大于當前值； ＜ 表示小于當前值)已測時間 實際測試電壓 電池電量高壓危險提示泄漏電流1mA＝1000uA1uA ＝1000nA吸收比DAR試品電容量極化指數PI (測試停止后顯示)絕緣電阻模擬柱當測試時間到達或手動停止后，顯示屏顯示如表中所示的軟按鍵。軟按鍵說明關斷開電源。儀器在無操作時，3分鐘自動關機。返回上一級菜單電壓選擇測試電壓， 500V、1000V、2500V、5000V、10000VRt 查看15S、30S、60S、600S時的電阻值5. 儀器使用?測量吸收比DAR

德宏水內冷發電機絕緣測試儀兆歐表標準電阻器，（以下簡稱電阻器）是專為貫徹中華人民共和國計量檢定規程《JJG622-97絕緣電阻表（兆歐表）》和JJG1005-2005電子式絕緣電阻表檢定規程，檢定兆歐表而設計的十萬兆歐級旋轉式標準高阻電阻器。本電阻器具有比TH79型兆歐表標準電阻箱等級指數高，電阻值調節范圍廣，使用方便的優點。二． 用途TH-79C型兆歐表標準電阻器主要用于檢定額定電壓為5000伏或低于5000伏的各類兆歐表和上述各類絕緣電阻表生產或修理中重新點刻度盤。也適用于絕緣高阻計的校對和檢定。還可在其他電路中作標準高阻箱使用。三使用方法1. 檢定兆歐表時，按圖一接線 被檢表圖一2. 電阻器與被檢表之間的連接線用耐高壓的專用線或粗單芯塑料硬線懸空連接。3. 連好接線后，即可按《JJG622-97絕緣電阻表（兆歐表）》規程規定的操作步驟和方法進行檢定。主要技術指標1. 電阻器由八個十進盤組成，使用電壓或電流從使用電壓或電流改變至1/5使用電壓或電流時，由于電壓或電流的變化引起電阻的變差應不大于對應的一個等級指數。5. 殘余電阻值小于0.1Ω，其變差應小于0.01Ω6. 環境的參考條件為：溫度23＋2（-3）℃，相對濕度50％±10％7. 環境的標稱使用范圍：溫度為23±5℃，相對濕度25％-75％8. 線路對外殼的絕緣電阻不小于1×1012Ω9. 線路對外殼的絕緣強度應能承受50Hz正弦波電壓8 KV一分鐘試驗。

德宏水內冷發電機絕緣測試儀 水內冷發電機絕緣電阻測試儀使用說明書水內冷發電機絕緣電阻測試儀專用于水內冷發電機的測量試驗，同時也可用于試驗室或現場做絕緣測試試驗。輸出電流大于25mA。輸出電壓5000V。內含高精度微電流測量系統、數字升壓系統。只需要用一條高壓線和一條信號線連接試品即可測量。測量自動進行，結果由大屏幕液晶顯示，并將結果進行存儲。一、主要特點1.采用32位微控制器控制，全中文操作界面，操作方便。2.自動計算吸收比和極化指數，并自動儲存15秒、1分鐘、2分鐘、10分鐘的每分鐘數據便于分析。3.輸出電流大，(2500V下輸出大于20mA)短路電流≧20mA。4.高壓發生模塊采用全封閉技術，內部有保護電阻，可靠?？垢蓴_能力強，能滿足超高壓變電站現場操作。5..測試完畢自動放電，并實時監控放電過程。二、主要技術性能準確度：±(10％＋5字) 測量范圍：0.1M～200GΩ顯示方式：數字和模擬指針雙顯。 溫度測量：-25℃～125℃試驗電壓范圍：0.5Kv ，1KV，2.5KV，5.0KV短路電流：≧20mA 測量時間：1分鐘～10分鐘（與測量方式有關）工作電源：180～270VAC 50Hz/60Hz±1％ (市電或發電機供電)工作環境：溫度-10～40℃，相對濕度20～80％。三、操作部件功能1.線路 接線端“線路”為高壓輸出端，稱為線路端，由高壓電纜引至被測線端，例如接至電機繞組。2.匯水管 接線端接到發電機的匯水管上。3.機座 接線端接在發電機的機座上。

德宏水內冷發電機絕緣測試儀在測試中，線路中絕緣電阻不高的連線，往往會不適當地與被測試樣、取樣電阻等并聯，對測量結果可能帶來較大的影響。為此：為減小測量誤差，應采用保護技術，在漏電流大的線路上安裝保護導體，以基本雜散電流對測試結果的影響；高電壓線由于表面電離，對地有一定泄漏，所以盡量采用高絕緣、大線徑的高壓導線作為高壓輸出線并盡量縮短連線，減少，杜絕電暈放電；采用聚乙烯、聚四氟乙烯等絕緣材料制作測試臺和支撐體，以避免由于該類原因導致測試值偏低。e．外界干擾 高絕緣材料加上直流電壓后，通過試樣的電流是很微小的，極易受到外界干擾的影響，造成較大的測試誤差。熱電勢、接觸電勢一般很小，可以忽略；電解電勢主要是潮濕試樣與不同金屬接觸產生的，大約只有20mV，況且在靜電測試中均要求相對濕度較低，在干燥環境中測試時，可以電解電勢。因此，外界干擾主要是雜散電流的耦合或靜電感應產生的電勢。在測試電流小于10-10A或測量電阻超過1011歐姆時；被測試樣、測試電極和測試系統均應采取嚴格的屏蔽措施，外界干擾帶來的影響。試儀

德宏水內冷發電機絕緣測試儀3極化指數（PI）和吸收比（DAR）測試極化指數（PI）和吸收比測試(DAR)只能在不帶電的電路上進行，測試前應檢查測試導線是否良好，確認被測回路是否帶電。將旋轉開關轉到檔，然后按100V或250V或500V或1KV或2.5KV或5KV鍵選擇要過行測試的電壓值。 按MODE鍵設置相應模式，LCD左下角顯示“10:01m”為極化指數模式，顯示“60:15S”為吸收比模式15秒模式，顯示“60:30S”為吸收比模式30秒模式，小數字不顯示任何東西的為絕緣電阻測量模式。接地線(黑)一端連接儀表連接EARTH端另一端連接被測回路接地端。高壓棒測試線(紅)一端連接儀表LINE端另一端頭部接觸被測電路，按下TEST測試鍵。LCD 顯示測量值，測量后顯示值固定不變后讀取吸收比或者極化指數值。待測試完成后按查看吸收比或者極化指數值的除數（比如“60:15S”模式下60S的值）按鍵查看吸收比或者極化指數值的被除數（比如“60:15S”模式下15S的值）。再次按按鍵返回。7.4極化指數（PI）和吸收比（DAR）應用：在工程上，絕緣電阻和吸收比(或極化指數)能反映發電機、油浸式電力變壓器等設備絕緣的受潮程度。絕緣受潮后吸收比(或極化指數)值降低(如圖1)，因此它是判斷絕緣是否受潮的一個重要指標。應該指出，有時絕緣具有較明顯的缺陷(例如絕緣在高壓下擊穿)，吸收比或極化指數值仍然很好。吸收比或極化指數不能用來發現受潮、臟污以外的其他局部絕緣缺陷。極化指數參考判定值：極化指數以下判定良好要注意不良吸收比參考判定值：吸收比以上以下判定良好不良8．背光控制開機后，按鍵可以開啟或關閉背光，背光功能適合于昏暗場所。每次開機默認背光關閉。報警設置開機后，長按鍵，開啟、關閉報警功能。長按“MODE”鍵可以設置電阻報警值，通過按或鍵改變當前數字大小，再長按“MODE”鍵保存退出。當測量電壓值大于報警臨界設定值或者絕緣電阻值小于報警臨界設定值并已開啟報警功能，儀表閃爍符號，并發出“嘟--嘟--嘟--”報警聲。電壓報警設置值為600V，絕緣電阻報警設置值為9999MΩ。如下圖數據鎖定/存儲開機后測量完成，短按“MEM”鍵鎖定當前顯示數據，并自動編號存儲，若存儲已滿，儀表顯示“FULL”符號。如下圖：測量數據為1258MΩ，短按“MEM”顯示存儲為第3組數據。

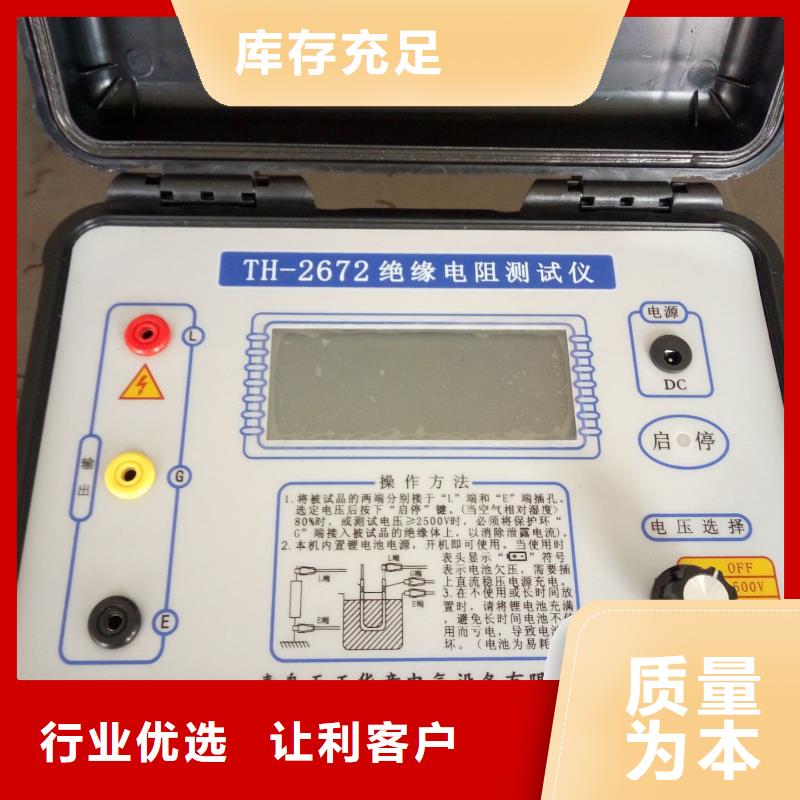

德宏水內冷發電機絕緣測試儀使用說明1、測量步驟開啟電源開關“ON/OFF”，選擇所需電壓等級開機默認為500V檔，選擇所需電壓檔位，對應指示燈亮，輕按一下高壓“啟?！辨I，高壓指示燈亮，LCD顯示的穩定數值乘以10即為被測的絕緣電阻值。當試品的絕緣電阻值超過儀表量程的上限值時，顯示屏首位顯示“1”，后三位熄滅。關閉高壓時只需再按一下高壓“啟停”鍵，關閉整機電源時按一下電源“ON/OFF”。注：測量時，由于試品有吸收、極化過程，絕緣值讀數逐漸向大數值漂移或有一些上下跳動，系正?，F象。2、接線端子符號含義測量絕緣電阻時，線路“L”與被測物同大地絕緣的導電部分相接，接地“E”與被測物體外殼或接地部分相接，屏蔽“G”與被測物體保護遮蔽部分相接或其他不參與測量的部分相接，以表泄漏所引起的誤差。測量電氣產品的元件之間絕緣電阻時，可將“L”和“E”端接在任一組線頭上進行。如測量發電機相間絕緣時，三組可輪流交換，空出的一相應接地。五、注意事項1、存放保管本表時，應注意環境溫度和濕度，放在干燥通風的地方為宜，要防塵、防潮、防震、防酸堿及腐蝕氣體。2、測物體為正常帶電體時，必須先斷開電源，然后測量，否則會危及人身設備！本表E、L端子之間開啟高壓后有較高的直流電壓，在進行測量操作時人體各部分不可觸及。3、本儀表為交直流兩用，不接交流電時，儀表使用電池供電，接入交流電時，優先使用交流電。4、當表頭左上角顯示“←”時表示電池電壓不足，應更換新電池。儀表長期不用時，應將電池全部取出，以免銹蝕儀表。

德宏水內冷發電機絕緣測試儀絕緣電阻測試儀由中大規模集成電路組成。本表輸出功率大，短路電流值高，輸出電壓等級多（有四個電壓等級）。工作原理為由機內電池作為電源經DC/DC變換產生的直流高壓由E極出經被測試品到達L極，從而產生一個從E到L極的電流，經過I/V變換經除法器完成運算直接將被測的絕緣電阻值由LCD顯示出來。2、儀表電路框圖如圖所示：3、儀表使用范圍本儀表是電力、郵電、通信、電纜機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。二、功能特點本表具有以下特點：1、輸出功率大、帶載能力強，抗干擾能力強。本表外殼由高強度鋁合金組成，機內設有等電位保護環和四階有源低通濾波器，對外界工頻及強電磁場可起到有效的屏蔽作用。對容性試品測量由于輸出短路電流大于1.6mA，很容易使測試電壓迅速上升到輸出電壓的額定值。對于低阻值測量由于采用比例法設計故電壓下落并不影響測試精度。2、本儀表不需人力作功，由電池供電，量程可自動轉換。一目了然的面板操作和LCD顯示使得測量十分方便和迅捷。3、本表輸出短路電流可直接測量，不需帶載測量進行估算。

德宏水內冷發電機絕緣測試儀漏電快速斷電保護原理高壓測試對操作人員具有一定的危險性，TH300系列內置漏電保護機制，當使用人員觸電后會在毫秒時間內完成漏電流偵測，立即切斷電壓輸出，保障。儀器采用硬件偵測，速度快，穩定度高，選配功能點檢模塊。開短路偵測功能TH300系列使用低壓高頻無損技術，輸出電壓頻率，同時降低電壓等級，對被測物進行斷面電容偵測，可在0.1s內完成對輸出端的開路以及短路情況判定，有效解決被測物實際漏電流都比較小而且短路狀態下不適合進行高壓有損測試的問題。圖3-1-4 斷面電容偵測電弧偵測功能圖3-1-5 電弧偵測電弧是絕緣材料內部或表面因高壓而產生一種自持放電現象，TH300系列不僅能夠根據電弧等級完成對放電的判定，還能夠記錄一定頻帶下的放電波形。信息化接口功能支持USB條碼槍，實現掃碼啟動、數據存儲、條碼綁定、信息上傳等功能。在掃碼啟動后測試數據會自動與當前條碼進行匹配，并能根據用戶設定好的識別字段查詢當前需要的測試程序，自動調取，并完成測試以及數據存儲。
