大興安嶺介質損耗測試儀功 能：打開此開關，儀器上電進入工作狀態。關閉此開關，也同時關閉儀器內部所有電源系統，緊急情況應立即關閉此開關并拔掉輸入電源線。注意：當電源錯誤接線使用交流380V輸入，打開此開關，此時液晶屏沒有亮，可以看到開關指示燈亮，并且可以聽到儀器內部發出蜂鳴聲音。此狀態時，儀器內部啟動保護模塊，請立即斷開電源，檢查電源接線。 4.4、電源輸入插座安裝位置：如圖4—1—④。功能：提供儀器工作電源。(AC 220V±10％)接線方法：使用標準插座與市電或發電機相連接。(發電機輸出零線接地)注意：電源插座內部帶有保險管保護裝置，不正常情況下可燒毀保險管保使儀器斷電，保護儀器內部。 4.5、標準電容器輸入Cn插座安裝位置：如圖4—1—⑤。功能：外接標準測試信號；正接法多通道測試為第1通道信號。接線方法：外標準測試時電纜芯線接標準電容測試端，電纜屏蔽層接標準電容器屏蔽極。外標準測試時不管是正接法還是反接法測量，標準電容器接線方法不變。此方式用于外接高電壓等級標準電容器，實現高電壓介質損耗測量。4.6、試品低壓輸入Cx插座安裝位置：如圖4—1—⑥。功能：正接法單通道輸入被試品測試信號；正接法多通道測試為第2通道信號。接線方法：插座中心連接黑色信號線芯線；金屬外殼接黑色信號線屏蔽層；正接法時芯線接被試品低壓信號端，若被試品低壓信號端有屏蔽極（如低壓端的屏蔽環），則可將屏蔽層接于屏蔽極，無屏蔽極時屏蔽層懸空。注意： 在啟動測試的過程中嚴禁拔下插頭，以防被試品電流經人體入地。 用標準介損器或標準電容器檢測正接法精度時，應使用全屏蔽插頭 連接介損器或標準電容器，否則暴露的芯線可能受到干擾引起誤差。

大興安嶺介質損耗測試儀高壓輸出HV插座安裝位置：如圖4—2—?，外設保護門。功能：儀器變頻高壓輸出；檢測反接線試品電流；內部標準電容器的高壓端。接線方法：插座中心連接紅色高壓線芯線；金屬外殼連接紅色高壓線屏蔽層；正接法時芯線和屏蔽層都可以作加壓線對被試品高壓端加壓；反接法時只能用芯線對被試品高壓端加壓，若試品高壓端有屏蔽極（如高壓端的屏蔽環），則可將屏蔽層接于屏蔽極，無屏蔽極時屏蔽層懸空。注意： 在啟動測試的過程中此插座帶有高壓有觸電危險，禁止觸碰高壓插座及與之相連的相關設備。 用標準介損器或標準電容器檢測正接法精度時，應使用全屏蔽插頭連接介損器或標準電容器，否則暴露的芯線可能受到干擾引起誤差。測試過程中應保證插座中心紅色高壓線芯線與被試品高壓端零電阻連接，否則可能引起測量結果的數據波動。4.13、高壓線屏蔽接地端子安裝位置：如圖4—2—?。功能：儀器測試時高壓線抗干擾接地。注意： 接地線不要靠近高壓接頭，否則會引起高壓放電，出現升壓失敗。測試時請不要關閉接地保護功能，儀器的接地必須可靠。五、使用說明5.1、主菜單地線良好接入，打開電源開關，進入主菜單（如圖5—1）；選擇右邊界面相應的測試選項進行測量。※ 注：儀器啟動測試后，緊急情況需要停止，可直接按緊急停機！圖 5—15.2、一般測試圖 5—2 圖 5—3圖 5—4首先根據相應的接線提示接好儀器外部與被試品之間的連線，然后點擊主界面“一般測試”選項，進入下一級一般測試菜單（如圖5—2）。然后可以點擊“參數設置”進去設置菜單（如圖5—3）進行詳細的測試參數設置。分別點擊每個需要設置的項目，按“增加”“減小”或“選擇”來修改。修改完成后點擊“保存”即可保存剛才所修改的參數并返回一般測試界面，點擊“取消”則不保存本次修改并返回一般測試界面。

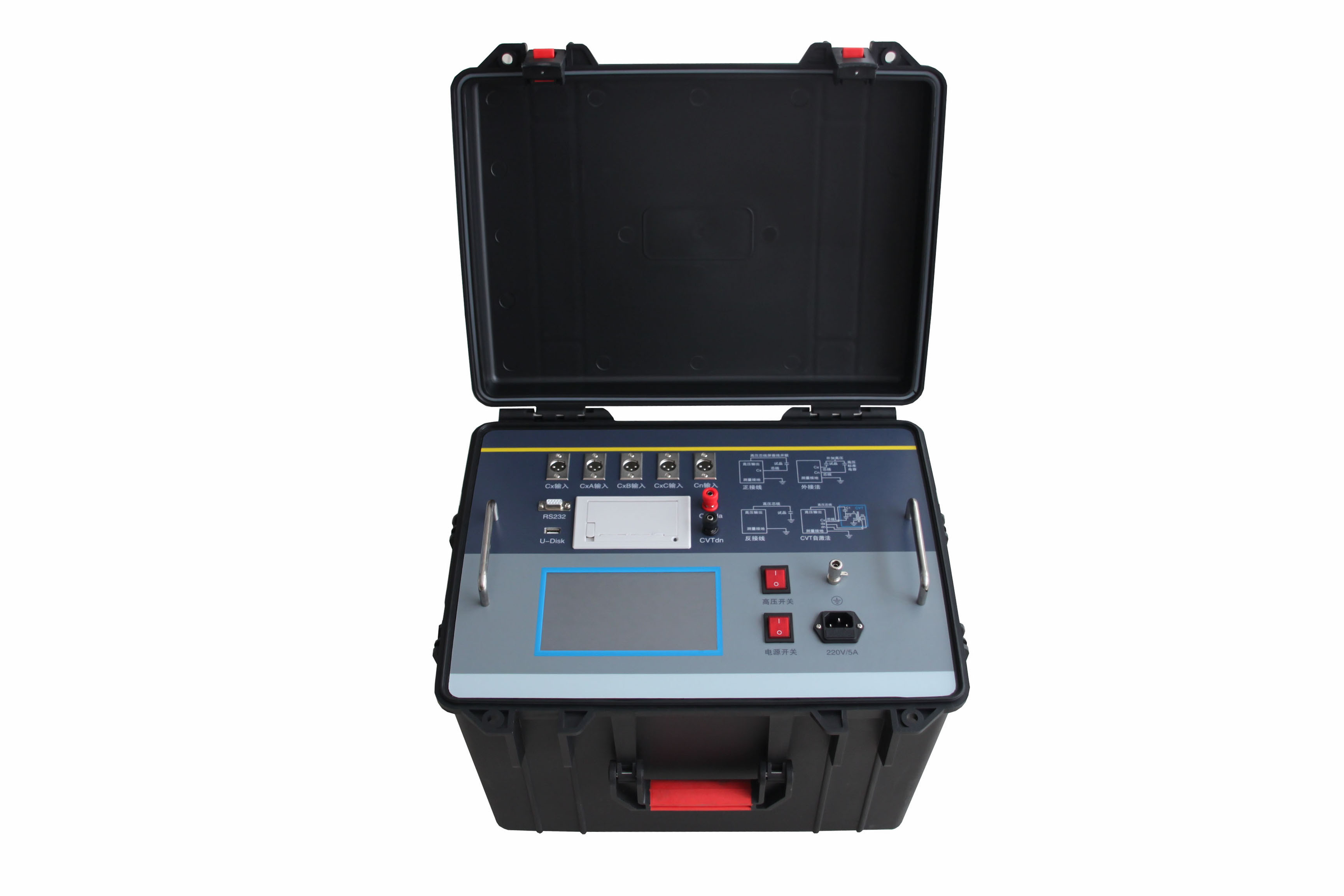

大興安嶺介質損耗測試儀高壓電纜介損測試儀，主要針對大容量和高電壓容性設備，如高壓電機，高壓套管的出廠試驗，高壓電纜等，在采用外部大功率試驗變壓器或串聯諧振等外部加壓設備加壓的環境下，進行介損測試。儀器分為手持終端和測試主機兩部分。手持終端與測試主機之間采用2.4G無線通訊方式。可做正接法測試和反接法測試，正接法和反接法的電流測量量程均可達到2uA-15A的超寬范圍。外施高壓不同頻率可自適應測量，范圍可達30Hz-300Hz。儀器主要具有如下特點：?7寸彩色液晶顯示工業級電容屏儀器采用高端電容式觸摸7寸彩色液晶顯示屏，超大顯示界面所有操作步驟中文菜單顯示，每一步都清晰明了。?超寬電流量程正接法和反接法電流測量量程都可以達到20uA-15A的超寬范圍，更大電流可定制。?超寬頻率范圍外施高壓頻率可達30Hz-300Hz的超寬范圍，自適應測量。?各種高電壓可定制外施高壓電壓能夠滿足各種高電壓環境，可根據用戶需求定制。?光纖高壓通訊測試主機高壓采樣與低壓采樣之間采用工業級光纖通訊模塊，在兼顧高低壓之間絕緣性能的同時又能程度保障測試數據的精度。?獨立手持操作終端手持終端與測試主機完全隔離采用2.4G無線通訊，整個測試過程中用戶只需在手持終端上操作即可，程度保障操作人員的人身。?

大興安嶺介質損耗測試儀介損測量試驗電壓同時加在儀器內部標準電容器及油杯加壓極上，測量電路對這兩路信號進行PGA等控制后對兩通道信號進行同步AD采樣，將數字信號送DSP（數字信號處理器），DSP對其進行濾波、FFT等運算后計算出tgδ、C x 、ε等參數，送主控CPU。?體積電阻率測量直流高壓試驗電壓加在油杯加壓極上，經過測試回路，產生一微弱電流信號，該微弱電流信號經測量電路放大后送進AD采樣，將數字信號送DSP（數字信號處理器），DSP對其信號進行處理，計算出Rx、ρ等參數，送主控CPU。4.名詞解釋?試驗源為AC tgδ ：油樣介質損耗角正切值；Cx ：油樣油杯的電容值；εr ：相對介電常數，是根據電容值換算而得到的；?試驗源為DCRx ：油樣的絕緣電阻；ρ ：油樣的體積電阻率，是根據絕緣電阻換算而得到的；基于上述兩種不同的試驗電源對油樣有不同的極化效應，因而重復測試時，中間必須有足夠的放電時間！否則數據不可靠！五、主要技術指標1使用條件-15℃∽40℃RH＜80％2電 源AC 220V±10％ 頻率無限制3交流高壓輸出400V∽2200V ±2％ 每隔100V 50VA4直流高壓輸出200V∽600V ±2％5溫控感應爐功率500W6溫度控制范圍 功能：用于校準時鐘、日歷，此時鐘在停電后會繼續運行。 b)功能：用于查詢以前實驗的存儲數據結果。c)功能：用于設置恒溫溫度及介損測試電壓。d)　功能：不加熱直接進行介損測試。

大興安嶺介質損耗測試儀異頻介質損耗測試儀是發電廠、變電站等現場或?qū)嶒炇覝y試各種高壓電力設備介損正切值及電容量的高精度測試儀器。儀器為一體化結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生，經變壓器升壓后用于被試品測試。頻率可變?yōu)?0.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用數字陷波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。該儀器配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。儀器主要具有如下特點：?超大液晶中文顯示操作簡單，儀器配備了高端的全觸摸液晶顯示屏，超大全觸摸操作界面，每過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕輕點擊一下就能完成整個過程的測量，是目前非常理想的智能型介損測量設備。?海量存儲數據儀器內部配備有日歷芯片和大容量存儲器，保存數據200組，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。?科學先進的數據管理儀器數據可以通過U盤導出，可在任意一臺PC機查看和管理數據。?多種測試模式儀器能夠分別使用內高壓、外高壓、內標準、外標準、正接法、反接法、自激法等多種方式測試；在外標準外高壓正接法情況下可以做高電壓（大于10kV）介質損耗。?不拆高壓引線測量CVT儀器可在不拆除CVT高壓引線的情況下正確測量CVT的介質損耗值和電容值。?CVT反接屏蔽法測量C0儀器可采用反接屏蔽法測量CVT上端C0的介質損耗值和電容值。?

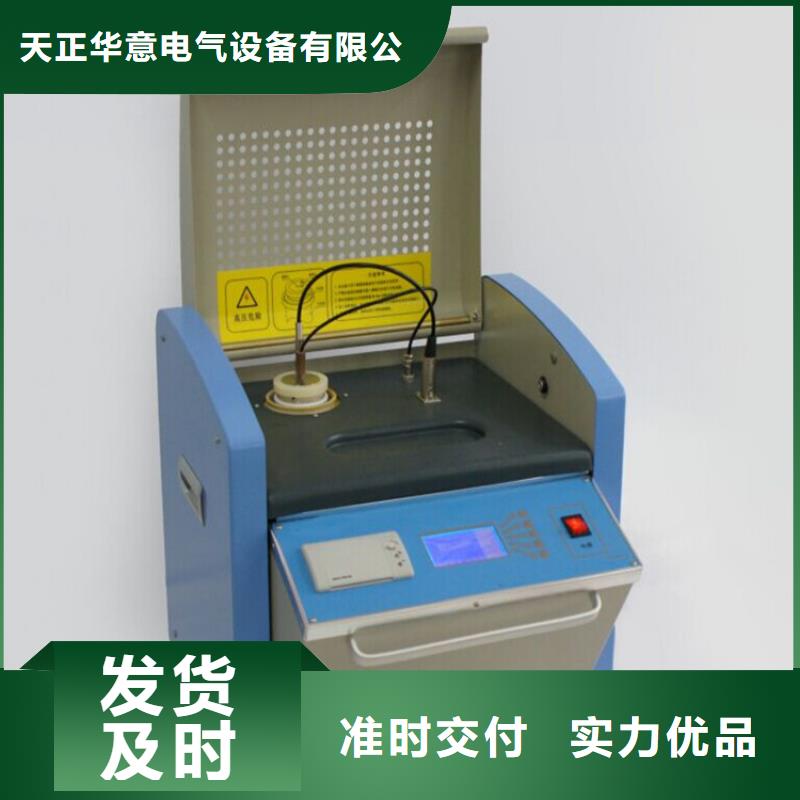

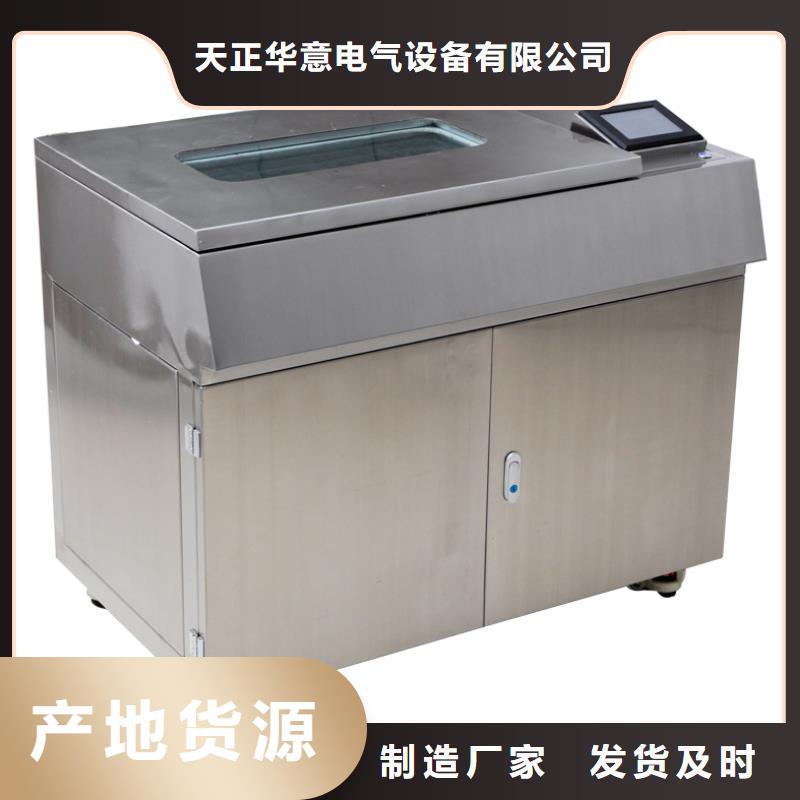

大興安嶺介質損耗測試儀設備自動化程度高，可自動完成油杯清洗；三、產品主要技術指標測 量 范 圍： 電容量 5pF～200pF相對電容率 1.000～30.000介質損耗因數 0.00001～100直流電阻率 2.5 MΩm～20 TΩm測 量 精 度： 電容量 ±(1％讀數＋0.5pF) 相對電容率 ±1％讀數介質損耗因數 ±(1％讀數＋0.0001)直流電阻率 ±10％讀數分辨 率： 電容量 0.01pF相對電容率 0.001介質損耗因數 0.00001測溫 范 圍： 0～125℃溫度測量誤差： ±0.5℃交流實驗電壓： 0～2000V連續可調，頻率50Hz直流試驗電壓： 0～500V 連續可調功　耗： 100W外型 尺 寸：420mm＊380mm＊385mm總 重 量： 21Kg四、使用條件 1. 環境溫度 0～40℃2. 相對濕度≤80％3. 工作電源 AC 220V（1 ± 10％）4. 電源頻率 50 Hz (1 ± 10％)5. 功率消耗＜200 W五、面板說明油介質損耗及電阻率測試儀圖1圖21. 液晶屏 顯示日期、時間、操作參數、測試結果、操作菜單提示等相關信息；2．打印機 打印單次及多次測試結果的平均值；3．電源插座及開關良好插接AC 220V 50Hz電源線；電源開關控制儀器電源通斷4．油杯 測試油樣的容器5．測量信號插座用于插接測量信號線6. 溫度信號線 打開后放入或取出油杯，關閉后方可進行測試；7. 接地柱可靠的地線連接柱六、操作步驟圖解1.將測量信號線和溫度信號線如圖2連接完好。

大興安嶺介質損耗測試儀當設置為“外電極”時，主菜單界面的實時溫度狀態指示區顯示的溫度就為外電極的實時溫度；而在“加熱測試”，當“外電極”溫度達到“預設溫度”時，設備會停止加熱，將保持在預設溫度點；“自動測試”時，將會在“外電極”溫度達到“預設溫度”的一瞬間啟動測試。當設置內電極或平均溫時，設備就會在相應條件下的運行。3)HV（tgx）設置方法：該設置項一般設置為“2000V”AC，直接點擊“XXXX(AC)”文字上，按“↑、↓”進行測試電壓的調節。用途：請注意該項為tgx、Cx、εr的測試電壓，在測試時，設備將按照設置的電壓，進行加壓測試。4)HV（Rx）設置方法：該設置項一般設置為“500V”DC，直接點擊“XXX(DC)”文字上，按“↑、↓”進行測試電壓的調節。用途：請注意該項為Rx、ρ的測試電壓，在測試時，設備將按照設置的電壓，進行加壓測試。5)自動打印設置方法：直接點擊“開、關”文字上，按“↑、↓”進行自動打印的開啟和關閉的切換。用途：基于“自動測試”模式下，測試完成后，是否自動打印數據的設置。6)tgx Cx 選項設置方法：直接點擊“開、關”文字上，按“↑、↓”進行該測試項的開啟和關閉的切換。用途：選擇“開”時，當“直接測試”、“加熱測試”及“自動測試”三種測試模式時，就都會對“tgx、Cx、εr”測試項進行測試；如選擇“關”時，則不會對該測試項測試。7)Rx、ρ 選項設置方法：直接點擊“開、關”文字上，按“↑、↓”進行該測試項的開啟和關閉的切換。用途：選擇“開”時，當“直接測試”、“加熱測試”及“自動測試”三種測試模式時，就都會對“Rx、ρ”測試項進行測試；如選擇“關”時，則不會對該測試項測試。

大興安嶺介質損耗測試儀注 意：測試時請保持接地良好，注意。五 使用說明5.1、主菜單打開電源開關，進入主菜單（如圖5—1）。界面上方為狀態提示欄。從左往右分別為：①測試主機與手持終端之間的2.4G無線信號，10表示信號強；②測試主機高壓單元電池電量；③測試主機低壓單元電池電量；④手持終端電池電量。第二欄右側為日期時間顯示。中間區域為功能按鍵區，可自行選擇需要的功能點擊進入。圖 5—15.2、測試界面首先根據相應的接線提示接好儀器外部與被試品之間的連線，然后點擊主界面“正接法”或“反接法”選項，進入下一級測試菜單（如圖5—2）。個表格為狀態顯示區。只要儀器正常開機就一直實時檢測外部高壓電壓、測試電流、外高壓頻率。測試過程中狀態顯示區數據停止更新，在結果顯示區繼續顯示。第二個表格為結果顯示區。點擊右下角“啟動”按鈕儀器會自動進行一次測試，并將結果顯示在表格中。測試完成自動保存結果數據。單次測試時長大約45秒。圖 5—2HV：外部高壓電壓值，單位KV。Ix：測試電流值，單位mA、A。f ：外部高壓頻率，單位Hz。Cx：被試品電容量，單位pF、nF、uF。tgx：被試品在當前頻率下的介質損耗值，用％號表示。tg50：被試品頻率換算為50Hz的介質損耗值，用％號表示。PF：被試品在當前頻率下的功率因素。PF：被試品頻率換算為50Hz的功率因素。Pr：被試品功率，單位W、KW。5.3、數據查詢每次測量數據都會自動保存，超大容量內存用戶完全不用擔心忘記保存或者測量次數過多而丟失數據。在主界面左側點擊“歷史數據”即可查尋并所有歷史數據。從上往下按照時間順序排列，第0組數據為所測數據往后依次按測試時間先后排列。右側上方顯示累計保存數據組數。想要查看哪組數據，先在左側點擊選取，然后點擊右側的“展開”按鍵即可查看本次測試的全部數據、波形以及測量時的參數設置值。點擊“U盤備份”然后插入U盤即可把所有數據文件自動保存到U盤中。

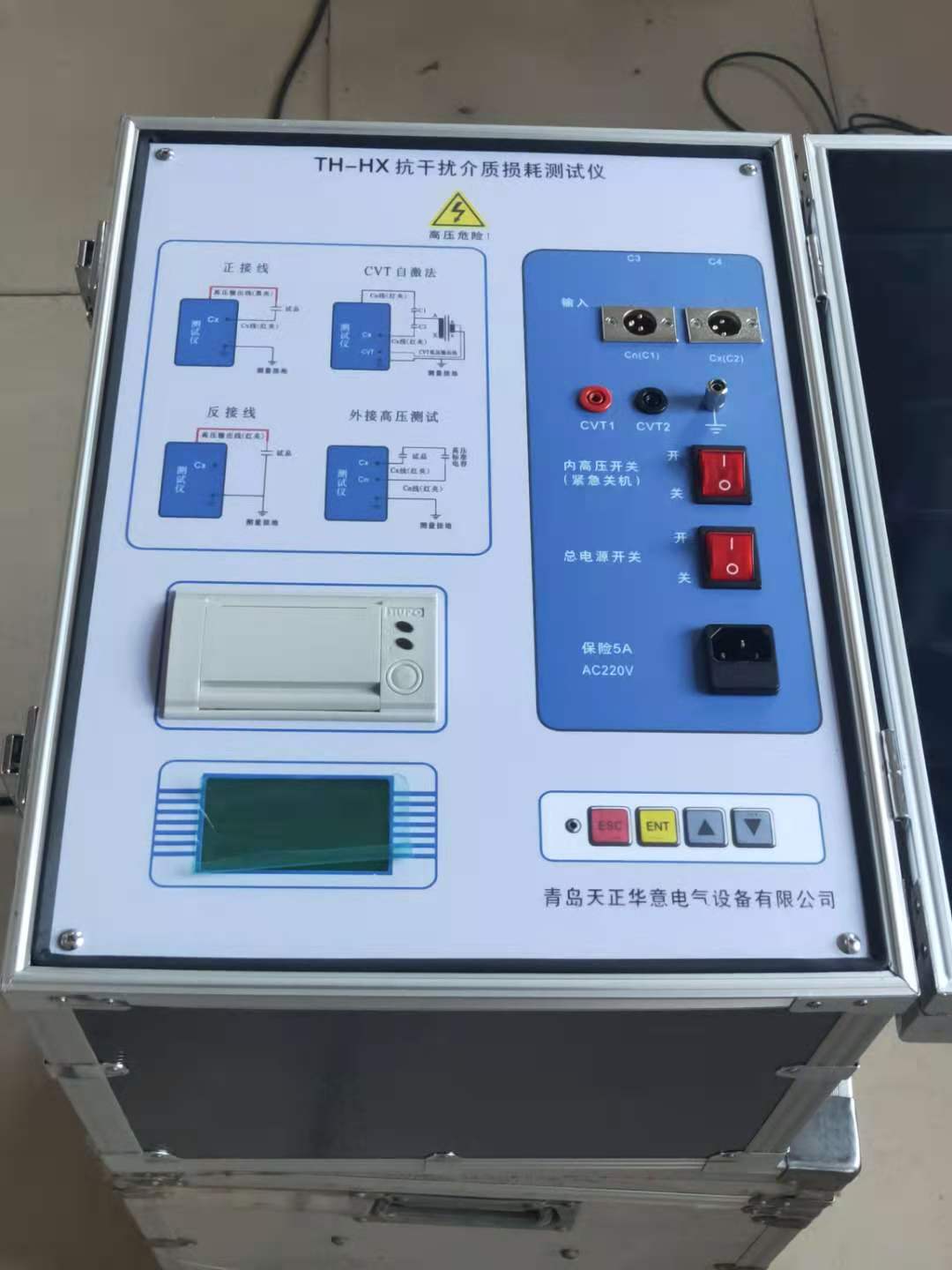

大興安嶺介質損耗測試儀 抗干擾四通道介質損耗測試儀說明書一、儀器概述介損測量是絕緣試驗中很基本的方法，可以有效地發現電器設備絕緣的整體受潮劣化變質，以及局部缺陷等。在電工制造、電氣設備安裝、交接和性試驗中都廣泛應用。變壓器、互感器、電抗器、電容器以及套管、避雷器等介損的測量是衡量其絕緣性能的基本方法。抗干擾四通道介質損耗測試儀突破了傳統的電橋測量方式，采用變頻電源技術，利用單片機、和現代化電子技術進行自動頻率變換、模/數轉換和數據運算；達到抗干擾能力強、測試速度快、精度高、全自動數字化、操作簡便；電源采用大功率開關電源，輸出45Hz和55Hz純正弦波，自動加壓，可提供10千伏的電壓；自動濾除50Hz干擾，適用于變電站等電磁干擾大的現場測試。廣泛適用于電力行業中變壓器、互感器、套管、電容器、避雷器等設備的介損測量。 二、措施1、使用本儀器前一定要認真閱讀本手冊。2、儀器的操作者應具備一般電氣設備或儀器的使用常識。3、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所使用。4、儀表應避免劇烈振動。5、對儀器的維修、護理和調整應由專業人員進行。6、在任何接線之前必須用接地電纜把儀器接地端子與大地可靠連接起來。7、由于測試設備產生高電壓，所以測試人員必須完全嚴格遵守操作規程，防止他人接觸高壓部件和電路。直接從事測試的人員必須完全了解高壓測試線路，及儀器操作要點。非從事測試人員必須遠離高壓測試區，測試區必須用柵欄或繩索、警視牌等清楚表示出來。8、儀器的調整維修和維護，必須在不加電情況下進行，如果必須加電，則操作者必須非常熟悉本儀器高壓危險部件。9、保險管損壞時，必須確保更換同樣的保險，禁止更換不同型號保險或?qū)⒈ｋU直接短路使用。

大興安嶺介質損耗測試儀油杯簡介1.油杯結構圖二 油杯結構圖①油杯杯體，測量加壓極油隙③油杯內電極，測量測試極 內電極固定鈕⑤油杯內電極，測量屏蔽極 ⑥測試端⑦溫度接口2.油杯技術標準油杯采用三極式結構，完全符合GB/T 5654-2007標準，極間間距2mm，可雜散電容及瀉漏對介損測試結果的影響。3.油杯使用?裝入油杯：將油杯平穩放入儀器加熱爐內，保證油杯底部接觸良好，以便有良好電接觸和熱接觸，裝入后應將測試線接好，黑色線是信號測試線，白色是溫度測量線?取出油杯：必須在斷電情況下，先取下短的黑色、白色測量線后直接將油杯取出。4.拆裝油杯電極將內電極固定鈕④旋松后可將內電極全部取出；同樣，裝入內電極后應將內電極固定鈕④旋緊。5.裝入油樣將取出內電極的后油杯杯口朝上，然后將其向下輕斜約60度左右，再將裝有40ml被試油樣的量杯的杯口邊緣碰到油杯杯口內壁，接著量杯慢慢輕斜，緩慢將油倒入， 注意盡可能不要在油中夾入氣泡；完成后便可將內電極慢慢裝入油杯，然后打擰好內電極固定鈕，再將整個裝完油的油杯放入主機靜止15分鐘（這樣可很好的將大部分氣泡排出；如不靜止，將直接影響設備加壓情況以及數據的準確）；就可以運行主機。注意：內電極系非常精密部件，取出、裝入時一定動作緩慢，平穩，內外電極間不要碰撞，以防破壞表面，導致整個油杯報廢；6.油杯清洗?徹底清洗：測量前，應對油杯進行的清洗，這一步驟非常重要。因為絕緣油對極微小的污染都有極為敏感的反應。
