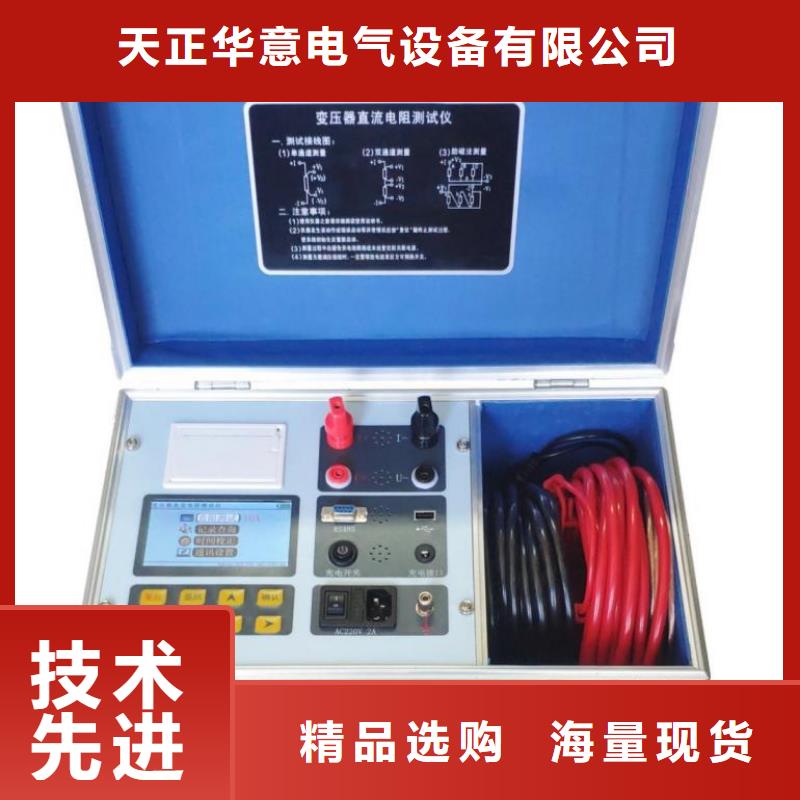

黑龍江大興安嶺直流電阻測試儀2、使用條件：環境溫度：0℃~40℃環境濕度：≤85%RH工作電源：交流220V供電，插上充電器后可電池充電電源頻率：(50±1)Hz3、面板功能介紹下圖為面板示意圖： 液 晶 屏：顯示操作提示及測試數據復 位：測試完畢或中斷儀器工作啟 動：測試或者重復測試開 關：電源開關+I -I：電流端子+V -V：電位端子充 電 插 座：插上充電器后可電池充電接 口：USB接口4、開機界面顯示如圖一所示：圖一5、按數據測試進入以下界面，如圖二所示圖二試品型號：點擊 可編輯試品名稱（長可輸入16個漢字）；繞組溫度：點擊會彈出 可以設置溫度，點擊刪除，點擊確認，點擊返回；折算溫度：點擊會彈出 可設置溫度，點擊刪除，點擊確認，點擊返回；分接位置:點擊會彈出 設置，點擊刪除，點擊確認，點擊返回；測試相別：點擊在AB、BC、CA、AO、BO、CO、AmBm、BmCm、CmAm、 AmOm、 BmOm、CmOm、 ab、bc、ca、ao、bo、co之間循環；測試電流：點擊電流在AUTO、<20mA、40mA、200mA、1A、5A、10A之間循環；3、當選好電流后，點擊啟動測量，顯示“正在充電請稍候”進入測試狀態，幾秒后，就會顯示測試結果，如圖三所示圖三顯示測試結果后，可點擊直接切換分接位置，不需要返回主界面，切換分接位后耐心等待幾秒后出測試結果，下一步可本地存儲保存測試結果，也可點擊U盤存儲、打印；點擊返回主頁，返回主界面；4、在圖一中點擊數據管理，進入數據查詢界面，如圖四所示：圖四點擊可查詢歷史數據、刪除數據，也可U盤存儲、打印數據，點擊返回主頁，返回主界面;5、在圖一中點擊參數設置，進入參數設置界面，如圖五所示：圖五亮度調節：可根據現場環境，移動按鈕調節屏幕亮度語言設置：點擊按鈕可切換中/英文界面廠家設定：只有生產廠家可設置設置好點擊返回主頁，回到主界面6、在圖一中點擊時鐘修改，進入時鐘修改界面，如圖六所示：圖六點擊 設置日期和時間；

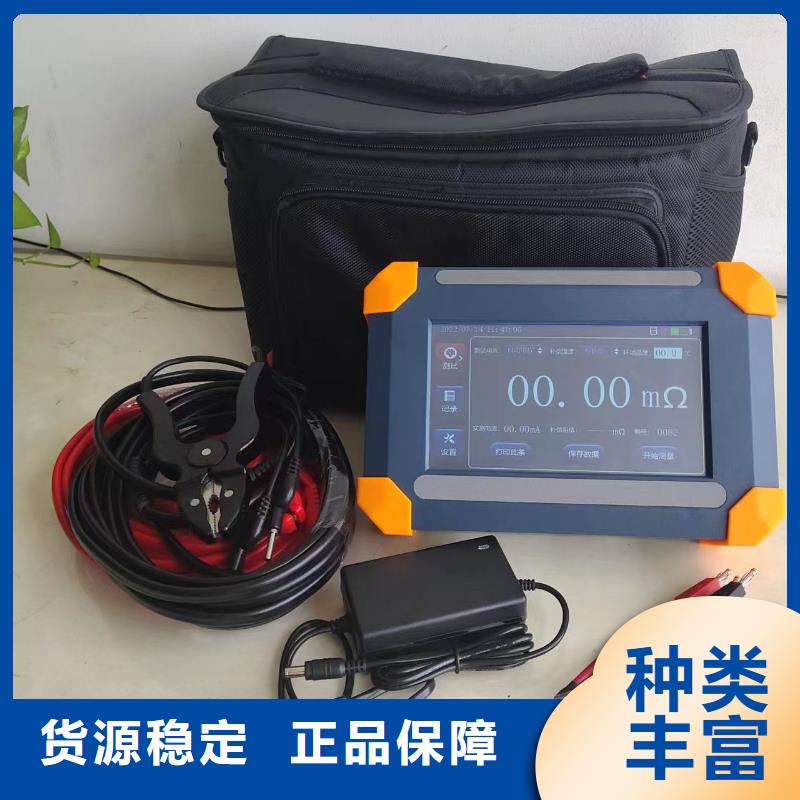

黑龍江大興安嶺直流電阻測試儀單相測試在“直阻參數設置”屏下“測試相別”項中選擇單相相別相后，可進行所選相的單相測量。例，選擇測量“AO”相（見圖四、圖五）。圖四圖五按“確認”鍵，鎖定屏幕數據，可進行打印、存儲等數據操作（見圖六）。圖六屏幕中間顯示測量結果，底部顯示可操作菜單：?解鎖：解除數據鎖定，測試數據實時刷新。?打印：將測試結果進行打印。?存儲：將測試結果存儲到本機或存儲到優盤。“左右”鍵選擇菜單項，“確認”鍵執行當前選項。此時按“取消”鍵，接觸數據鎖定，測試數據實時刷新，再次按“取消”鍵儀器將停止測試，并開始放電（見圖七），放電完成后，儀器自動返回直阻參數設置屏。圖七放電完成后，儀器自動返回直阻參數設置屏。5.3.1.3三相Yn測試在“直阻參數設置”屏下“測試相別”項中選擇“三相同測Yn”測試相后，可進行Yn型繞組的三相測量，在進行三相測量前需選擇是否啟用中性點校正功能（見圖八）。圖八如選擇啟用中性點校正功能，儀器將先測量單相AO數據暫存，然后再進行三相測量， 使用暫存的AO數據進行中性點校正，使三相測量數據更接近單相法測量的數據；如不啟用該功能，儀器將直接進行三相測量，速度更快，只是數據與單相測量數據差異稍大一些，但是對于三相不平衡率影響微乎其微。本說明書只以帶中性點校正功能的測試方法加以說明，不帶中性點校正功能只需跳過單相測量步驟即可。測量過程如下：圖九三相測量將先測量出單相AO阻值，如選擇“自動模式”待阻值穩定后裝置將自動切換到三相充電計算三相電阻值；如選擇“手動模式”，則需人為判斷阻值穩定，手動確認。單相AO阻值測試完成后，儀器自動單相放電，放電完成后自動進行三相充電并計算三相電阻值（見圖十、十一）。圖十20℃測量值 75℃折算值不平衡率圖十一在此界面，按“確認”鍵，鎖定屏幕數據，可進行打印、存儲等數據操作（見圖十二）； 圖十二在“實時測量”狀態可對變壓器的有載分接開關進行調檔操作，儀器將自動跟蹤測試調檔后的電阻值，上、下鍵可修改分接位。?解鎖：解除數據鎖定，測試數據實時刷新。?打印：將測試結果進行打印。?存儲：將測試結果存儲到本機或存儲到優盤。“左右”鍵選擇菜單項，“確認”鍵執行當前選項。按此時按“取消”鍵，接觸數據鎖定，測試數據實時刷新，再次按“取消”鍵儀器將停止測試，放電完成后，儀器自動返回直阻參數設置屏。

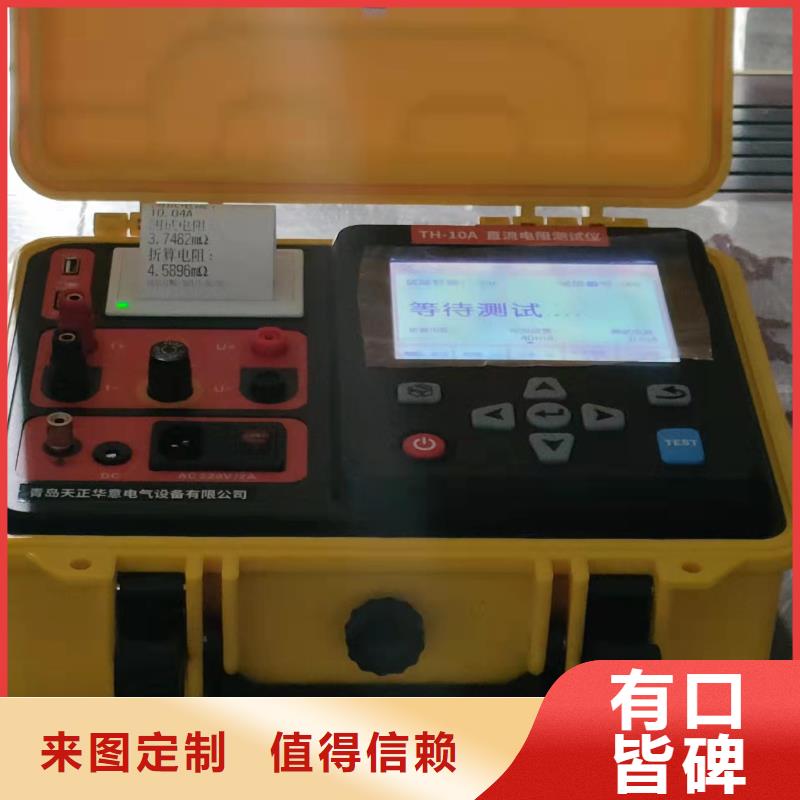

黑龍江大興安嶺直流電阻測試儀上圖中，圖三、圖四、圖五分別為測量低壓Rac、Rba、Rcb的接線方法。2、開機、測試、打印開機后屏幕顯示初始界面，如下圖：◆選擇電流：按循環鍵光標可在選擇設置、查詢數據、選擇電流之間循環移動。將光標移至選擇電流后，按選擇鍵可滾動顯示不同的待選測試電流值（自動、10A、5A、1A、200mA、40mA、＜5mA）。◆測試：選定測試電流后，按確認鍵可啟動測量。啟動測量后屏幕顯示“正在充電”。稍后顯示“正在測試…”。幾秒后，就會顯示所測阻值，如下圖。其中，R為實測電阻，Rt為折算電阻。測試結果穩定后，儀器自動保存測試數據。（折算溫度請參考本說明書：六、3 溫度設置，如果不進行溫度設置，則默認為上一次設定值）。當選擇自動測試時，儀器會根據試品情況自動選擇合適的電流進行測試。◆打印：顯示測試結果后，長按選擇鍵可打印測試結果。◆結束測試：測試完畢后，按復位鍵，儀器停止輸出電流，屏幕恢復初始狀態，放電報警聲響起。等放電報警聲結束后，方可重新接線進行下次測量，或關斷電源后拆下測試線與電源線結束測量。（注意：應先按復位鍵，等待放電報警聲音結束以后，再斷電拆線，否則將有可能導致人員觸電。）3、溫度設置：按循環鍵，將光標移至選擇設置，如下圖：此時按選擇鍵，滾動顯示不同的待選項（溫度、時間、參數、導出）。選定溫度后，按確認鍵，進入溫度設置界面，如下圖：通過循環鍵，將光標在當前溫度、折算溫度、材質選擇、存儲幾個選項中滾動。通過確認鍵（上調）和選擇鍵（下調）來改變當前值。根據需要設置當前溫度和折算溫度，選擇好材質，通過循環鍵將光標移動到存儲，按確認鍵保存設置，并返回至初始界面。4、時間設置在開機界面中，按循環鍵將光標移動到選擇設置，如下圖：此時，按選擇鍵，將當前選項切換至時間，按確認鍵可進入時鐘修改界面，如下圖：在上圖中，按循環鍵可將光標在各個日期數據之間移動，按選擇鍵減小數據，按確認鍵增加數據，按復位鍵保存并退出至初始界面。5、數據查詢在開機狀態下，按循環鍵將光標移動到查詢數據菜單，然后按確認鍵進入數據查詢數據界面。此時，按循環鍵上翻記錄，按確認鍵下翻記錄，按選擇鍵打印當前數據，按復位退出查詢界面。6、數據導出插上U盤，按循環鍵將光標移動到選擇設置，按選擇鍵，將當前選項切換至導出。按確認鍵，儀器中存儲的測試結果將導出至U盤。U盤中會出現一個“直阻.TXT”的文件，在電腦上打開該文件，顯示內容如下：七、儀器自檢如果用戶使用過程中，懷疑儀器故障，或懷疑測試結果不準確，可以用隨儀器配備的標準電阻進行儀器自檢。標準電阻如下圖：將標準電阻接至儀器的接線柱上，如下圖：按照正常測試步驟測試標準電阻的阻值，測試結果若與標準電阻上標明的阻值相符，說明儀器狀態正常，可以繼續使用。八、電池充電說明當儀器長時間不用或直流供電使用一段時間后，都會造成電量不足，需要對儀器電池進行充電。充電時插上配套充電器，此時充電器上指示燈變為紅燈，開始對儀器電池進行充電。當充電指示燈變為綠燈時說明電池充電完成，這時可以拔掉充電器。
