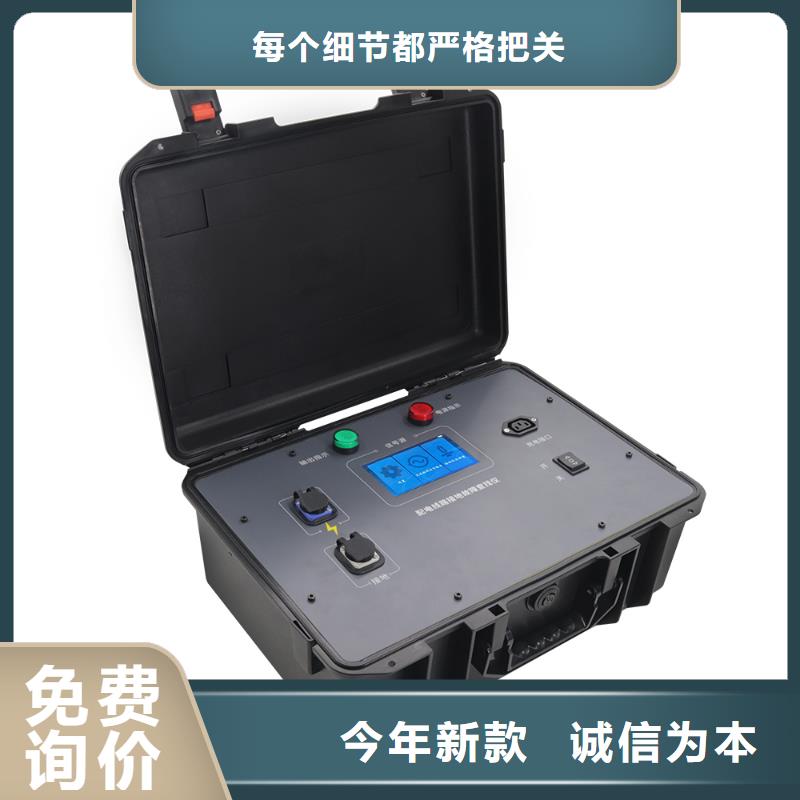

大興安嶺直流系統接地故障定位儀信號發生器、故障檢測器均采用微計算機技術，具有集成程度高，判斷速度快，檢測靈敏度高、抗干擾能力強、故障定位準確等特點。在軟件處理上利用了模糊控制理論和通信的噪聲理論，并依據直流系統的特點優化了算法，即使系統有大分布電容的干擾、電磁脈沖干擾和其它噪聲干擾的影響，也能準確地判斷出接地故障點，為接地故障的查找提供了有力的保障。在硬件上引進國外先進的檢測傳感器，直流信號檢測靈敏度高達0. 1mA，可檢測150K-500K接地的檢測靈敏度，使多點接地、環路接地、絕緣普遍降低等難以解決的問題迎刃而解。三、裝置主要特點3.1 高精度采樣鉗表該裝置采用了高分辨率（0. 1mA）信號采樣直流鉗表，能夠實現對多點接地，高阻接地點的定位；3.2 接地點方向顯示該裝置具有接地點方向顯示，可以快速的處理復雜支路或環路中接地點的定位；3.3 具有絕緣指數顯示功能絕緣指數是為分析待測支路絕緣程度而引入說法，以0—100的數字形式來反映被測支路的絕緣程度，數字越大表示絕緣越差，該指數結合高精度鉗表非常有利于多點接地與高阻接地的檢測。3.4 具有波形顯示功能所謂波形顯示，即在檢測過程中檢測器所搜索到的信號發生器的波形其在查找接地過程中有非常重要的作用，合理利用檢測器中的波形顯示，可以大幅度的設備的檢測范圍與檢測精度以判斷的準確度。3.5 操作簡單，使用方便、快速使用時只需將鉗表鉗住待測支路，按一下工作按鍵，3—6S即可完成一條支路的檢測。

<大興安嶺>天正華意電氣設備有限公司

大興安嶺直流系統接地故障定位儀如果現場條件允許，建議在檢測時斷開環路的連接壓片，以提高檢測效率，減少檢測時間。不能斷開環路或環路本身就是非正常的，這時分析儀所發信號都會被環路把信號分流，造成在環路內都能檢測到接地信號，導致找不到接地點的具體方向。可根據方向判斷接地點。下面就第1種環路情形舉例說明查找環路接地點的方法，如圖所示： 如圖所示：支路1和支路2形成一條環路，而支路3是環路上的一條分支并有接地故障。用探測儀分別在A、B、C、D、E五個點檢測，其箭頭指的方向是探測儀所檢測的接地點方向，根據A、B、C、D、E點所檢測接地點的箭頭方向可知E點所在的支路是環路的分支，有接地故障并能故障定位。其它類型的環路接地可以采用類似的方法進行故障點定位。利用“波形”來判斷接地通過波形可以判斷被檢測支路的接地程度：波形幅值越大說明被檢測支路接地阻抗越小；波形越平滑，說明被檢測支路絕緣越好。六、注意事項（1）由于裝置是精密儀器，在運輸、使用和存放時要小心輕放，各部件要防止摔、跌等強烈震動，保證使用的高精度。（2）每次開啟探測儀后進行檢測前，探測儀與分析儀之間要進行一次信號的同步，同步時需保持探測儀與分析儀之間在5米以內的距離，信號同步完成之后，探測儀可以遠離分析儀，使用時，信號同步后請保持探測儀開啟狀態。（3）每次使用完成后，需將探測儀的電池從電池倉中拔出，充滿電后以供下次使用，探測儀電量不足時，應立即更換電池以保證檢測的順利進行。（分析儀一定要接在被檢測支路之前（按電流流向），正、負、地三條線分別對應接在直流正母線、負母線和地線上，保證接地線接地良好。（5） 由于采集器的靈敏度很高，在檢測時應讓采集器處于靜止狀態，以免影響檢測準確度。（5） 探測儀使用采集器檢測時，如果出現“鉗表飽和”的字樣，請確保采集器所鉗支路的漏電流大小沒有超過2A，如超過此數值，請鉗正負極雙根線。（6） 由于探測儀采集器采用齒片交錯工藝，在使用時，打開采集器卡好線后，采集器要完全自然閉合，若是不能自然閉合，應觀察后小心閉合，不能外加大力強行閉合，如強行閉合，會導致鉗口上的齒片錯位，損壞采集器。

輸電線路阻抗參數測試儀2023已更新(今日/簡版)

大興安嶺直流系統接地故障定位儀故障定位畫面如下：故障定位畫面該畫面顯示了被測回路的電流波形圖、絕緣阻抗大小、故障點方向等信息。上圖中左圖為接A型采集器時對故障支路進行檢測的顯示界面，右圖為接D型采集器對故障支路檢測的顯示界面。對于存在故障支路的檢測，從圖中可以看出探測儀檢測到了與分析儀所發同頻率信號和投入檢測橋同頻率的電流信息，并以波形的形式顯示出來，檢測完成之后并指出故障點的方向。故障點方向顯示為“同向”或“反向”，該方向是相對于檢測點的采集器標識方向而言。如果同向，表示故障點方向和采集器標識的方向一樣；反之，相反。對于純電阻回路，同步點箭頭，指示在電流波形的波峰或者波谷位置；對于有分布電容的回路，指示在電流波形的波峰和波谷之間。故障電流頻譜分析畫面如下：故障電流頻譜分析由兩幅畫面組成，上圖中左圖為故障電流頻譜原始電流波形圖，右圖為經FFT變換后的頻譜圖。該功能先將原始電流信號以波形顯示出來，然后進行快速FFT變換，再將該故障電流的頻譜圖顯示出來，并計算出電流幅值的頻點及故障電流幅值。直流電流測試畫面如下：在該界面下按“測試”鍵可對當前測試電流進行清零操作。“電流測量”功能只適合使用D型采集器，如果使用A型采集器，界面會提示“請接D型鉗表”，即需將A型采集器更換成D型采集器后進行電流測量操作。六、注意事項（1）由于裝置是精密儀器，在運輸、使用和存放時要小心輕放，各部件要防止摔、跌等強烈震動，保證使用的高精度。

大興安嶺直流系統接地故障定位儀開機后分析儀將主動啟動檢測橋對系統進行檢測。主界面狀態欄顯示了當前系統的工作狀態：電流：該值大小表示分析儀工作在當前檢測橋投入大小模式下可通過“調幅”鍵進行設定；頻率：系統默認顯示0.25HZ；波形：顯示分析儀當前投入檢測橋的波形類型，可通過“波形”鍵進行設定；模式：顯示分析儀當前工作模式，可通過“模式”鍵進行設定；5．3 .2探測儀界面操作與顯示將充好電的5號充電電池裝入探測儀電池倉，并將采集器與探測儀相連后，開啟探測儀“電源”開關，即進入探測儀功能選擇界面： 功能選擇畫面在該界面下，用戶可以通過“功能”鍵在“故障定位波形分析”、“故障信號頻譜分析”、“直流漏電電流測試”三個功能之間切換。當“◇”符號位于該功能項前時表示該功能項處于狀態。狀態欄分別顯示了當前接入采集器的類型，分析儀投入檢測橋時形成的波形狀態，電壓幅值，檢測橋投入的頻率，通信狀態，電池電量等信息，采集器類型有“N”表示未接任何采集器，“D”表示接入的是D型采集器，“A”表示接入的是A型采集器；波形狀態顯示：“”表示當前分析儀投入檢測橋時形成的波形形態為方波，“”表示當前分析儀投入檢測橋時形成的波形形態為正弦波。選定好功能項，將探測儀采集器鉗入被測支路，按下“測試”鍵即可按選定的功能對被測支路進行檢測。注意：當使用A型采集器進行檢測時分析儀波形狀態必須調節為“”，使用D型采集器極進行檢測時，必須調節波形狀態為“”。

<大興安嶺>天正華意電氣設備有限公司
<大興安嶺>天正華意電氣設備有限公司 輸電線路阻抗參數測試儀2023已更新(今日/簡版)

大興安嶺直流系統接地故障定位儀信號發生器與檢測器不受距離限制在復雜的直流系統中，信號發生器接入點可能與接地查找點有著很長的一段距離，不過檢測器并不受此距離的限制，可以在同一個系統中的任何一點進行查找。3.7 運行、可靠信號發生器是需要接入直流系統之中的，這就對設備的性與根據直流系統現場的實際情況，信號發生器可智能式產生1.0—5.0mA 的信號電流，且功率小于0.2W，適用于各類直流系統，對直流系統的運行、可靠運行提供了保障。四、裝置主要技術指標4.1 可檢測接地電阻范圍　系統電壓為220V時：　0 -500KΩ系統電壓為110V時：　0 -250KΩ系統電壓為48V時：　 0 -50KΩ系統電壓為24V時：　 0 -10KΩ4.2 檢測信號功率 ≤ 0.2W(信號發生器輸出功率)?輸出信號頻率：2.5Hz4.3 抗對地分布電容值：對地電容單支路≤8uF，系統對地總電容≤100uF；4.4 適用直流系統電壓：220V±10％，110V±10％，48V±10％，24V±10％，或用戶提出其它電壓等級；4.5環境溫度：-35℃～＋55℃；4.6 相對濕度：≤95％ 4.7總質量：2.8kg 4.8 外形尺寸（鋁合金包裝箱）：460x240x120（mm）五、使用方法5.1 將信號發生器接入直流系統：信號發生器的信號連線，紅夾接正母線，黑夾接負母線，黃夾接地線。確定信號發生器正確接好后，打開信號發生器電源開關。5.2 按不同電壓等級自適應輸出信號：信號發生器自適應不同電壓等級的直流系統，系統無接地故障時，“正常”指示燈亮。液晶顯示屏顯示接入直流系統電壓、正對地電壓、負對地電壓。系統有接地故障時，信號發生器自動判斷接地極性，如果系統正接地，信號發生器“正接地”指示燈亮，在向系統輸出信號的同時，“正接地”指示燈閃爍。如果系統負接地，“負接地”指示燈亮，在向系統輸出信號的同時，“負接地”指示燈閃爍。同時液晶顯示屏顯示系統正對地電壓、負對地電壓、系統對地絕緣總阻抗。

<大興安嶺>天正華意電氣設備有限公司 輸電線路阻抗參數測試儀2023已更新(今日/簡版)

大興安嶺直流系統接地故障定位儀TH-3000不僅重點解決了直流系統間接接地、非金屬接地、環路接地、正負同時接地、正負平衡接地、多點接地等疑難故障的準確檢測，并且還能準確的顯示系統電壓、對地電壓、接地阻值，真正解決了運行及檢修人員的后顧之憂。本裝置以系統為首要前提，按行業標準的要求，以可靠的低頻信號方式進行檢測，并在現場進行了大量的實際應用，對系統無任何影響。二、裝置構成及原理2.1 裝置的構成該裝置由信號發生器、故障檢測器和信號采集器（鉗表）三部分組成，信號發生器與直流系統正負母線和地相連，當直流系統出現接地故障后，它會自動產生一個低頻小信號，故障檢測器與鉗表獨立于信號發生器，故障檢測器與鉗表之間使用連接線相連，通過對待檢測支路漏電流信號的采集、分析，從而判斷出該支路的絕緣情況。 2.2 裝置的工作原理定位裝置的工作原理是：當直流系統發生接地故障或絕緣降低(整個直流系統絕緣電阻小于報警整定值)，直流系統電壓監測裝置發出警報時，將信號發生器接入直流系統的正、負母線和地之間。信號發生器自動判斷直流系統電壓等級，自動判斷接地故障的極性、接地程度，自動分析絕緣監測平衡電橋回路接線方式和平衡電橋電阻大小，形成信號輸出的智能反饋，向直流正負母線和地間，發射適宜系統檢測，對系統無影響的低頻信號，并實時顯示系統電壓、正對地電壓、負對地電壓和系統對地絕緣總阻抗。故障檢測器檢測各回路對地絕緣的直流信號漏電流，并模擬顯示接地回路絕緣狀態，判斷出接地故障回路（支路），并繼續沿故障回路（支路）檢測出接地故障，將故障點準確定位。

<大興安嶺>天正華意電氣設備有限公司 輸電線路阻抗參數測試儀2023已更新(今日/簡版)

大興安嶺直流系統接地故障定位儀每次開啟探測儀后進行檢測前，探測儀與分析儀之間要進行一次數據的同步，同步時需保持探測儀與分析儀之間在5米以內的距離，數據同步完成之后，探測儀可以遠離分析儀，但使用時，在數據同步后請保持探測儀開啟狀態。（3）每次使用完成后，需將探測儀的電池從電池倉中拔出，充滿電后以供下次使用，探測儀電量不足時，應立即更換電池以保證檢測的順利進行。（4）分析儀一定要接在被檢測支路之前（按電流流向），正、負、地三條線分別對應接在直流正母線、負母線和地線上，保證接地線接地良好。（5） 由于采集器的靈敏度很高，在檢測時應讓采集器處于靜止狀態，以免影響檢測準確度。（6） 探測儀使用D型采集器檢測時如果出現“鉗表飽和”的字樣，請確保所測支路的電流大小沒有超過1A，如超過此數值，請鉗正負極雙根線。（7） 由于D型采集器采用齒片交錯工藝，在使用時，打開采集器，卡好線后，采集器要完全自然閉合，若是不能自然閉合，應觀察后小心閉合，不能外加大力強行閉合，如強行閉合，會導致鉗口上的齒片錯位閉合不緊密，損壞采集器。

<大興安嶺>天正華意電氣設備有限公司

大興安嶺直流系統接地故障定位儀電流檢測功能將直接以電流大小的形式顯示被測支路的漏電流大小，該功能項的使用方法如下：令采集器處于自然狀態（不鉗任何電流支路，并保持鉗口正常閉合），通過功能菜單選定該功能項，按下測試鍵進入該功能項顯示界面；將采集器鉗入被測支路，顯示屏上將顯示被測支路的漏電流大小；如下圖電流檢測功能1所示；在電流檢測功能顯示界面下，按下“測試”鍵即實現對當前電流的清零，在對下一支路進行電流檢測時，先令采集器處于自然狀態，按下“測試”鍵當顯示屏上電流顯示為零后，再鉗入被測支路；（電流檢測功能顯示界面下會顯示支路狀態，在系統分析儀處于“非信號檢測”模式下可以用此功能實現各支路狀態的檢測，在此模式下對支路狀態進行檢測，采集器只能正負支路一起鉗，支路狀態顯示三種結果：正常；帶方向的絕緣阻抗值；異常。顯示“異常”說明此回路漏電流較大，存在環路的可能。檢測完成后如下圖電流檢測功能2所示；（5）當系統分析儀處于其它檢測模式時，支路狀態信息公供參考，默認情況下，系統分析儀都是處于信號檢測模式。電流檢測功能1電流檢測功能2說明：系統分析儀側面的四位撥碼開關可對分析儀的工作檔位進行設置，撥碼開關第4位無效，撥碼開關撥下時處于開狀態，撥碼開關前三位的設置與檔位關系如下：

<大興安嶺>天正華意電氣設備有限公司
輸電線路阻抗參數測試儀2023已更新(今日/簡版)

大興安嶺直流系統接地故障定位儀直流系統接地是一種易發生且對電力系統危害較大的故障。直流系統正極接地，可能造成繼電保護誤動，因為跳閘線圈接直流電源負極，系統再有一點接地或絕緣不良，可能引起保護誤動；直流系統負極接地，系統再有一點接地或絕緣不良，可將跳閘回路或合閘回路短路，造成保護拒動，此時系統發生故障，保護的拒動必然導致系統事故擴大，同時還可能燒壞繼電器的觸點或燒保險。我公司自主設計制造的便攜式直流接地查找儀，能夠適用于任何電壓等級的直流系統，配備了高精度的檢測鉗表，通過對多種信號的處理大大提高了檢測范圍與抗干擾能力；采用了先進計算方法和模糊控制理論，將被檢測支路的絕緣程度以絕緣指數及波形的形式表示出來，充分體現了人工智能的優越性；對于接地點位置的斷定，它們更是擁有準確的判斷力，每次檢測都能夠指出接地點位置相對檢測點的方向，從而快速、準確地實現環路接地檢測。除此之外，用戶可以根據自身系統需要在絕緣告警門限值范圍內訂制合適的絕緣告警門限值的設備，用戶只需要將鉗表上的檔位與檢測器上的量程對應起來就能實現直流接地的檢測或者是絕緣程度的分析。
