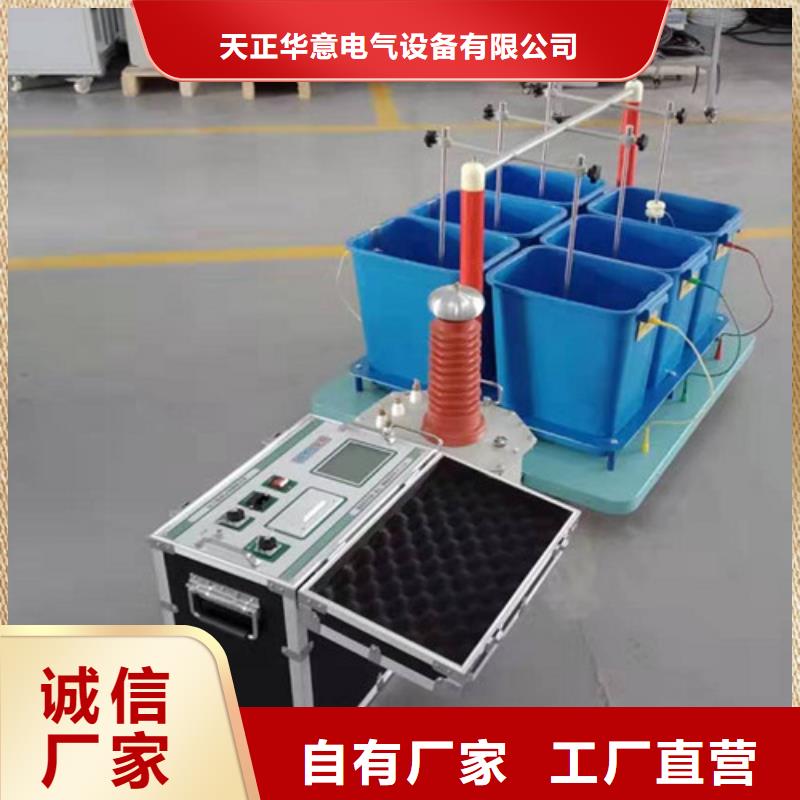

大興安嶺絕緣鞋手套耐壓裝置1.主要功能與技術參數1.1主要功能2.1.1同時進行8只絕緣靴或絕緣手套的試驗，分別測量泄漏電流。2.1.2采用大屏幕液晶全漢字顯示，顯示信息量大，一屏同時顯示8路高壓泄漏電流、試驗電壓、電流、計時時間等參數。2.1.3可測量試驗電壓、試驗變壓器一次電流等參數。2.1.4采用紅外通訊，使操作臺與高壓系統徹底隔離，確保試驗人員。2.1.5全自動進行耐壓試驗。試驗開始后，儀器自動合閘以國標要求升壓速度自動升壓，升至預定電壓開始計時并保持試驗電壓，時間到自動降壓至零并斷電，同時顯示各試品泄漏電流并自動保存試驗結果。2.1.6具有專用接地容器，便于操作。2.1.7每路試品均具備高壓分斷機構，當任意一路擊穿時，該路試品將自動脫離高壓，不影響試驗的進行。2.1.8具有過壓、過流保護功能。2.1.9具有高壓危險警示燈顯示。2.1.10可保存60組試驗數據及結果，隨時查閱。2.1.11實時日歷時鐘功能。1.2技術參數額定輸出電壓：50kV額定容量： 5kVA輸出電壓量程：50.0 kV（250V） 電壓測量誤差：＜±（0.5％U＋0.02％Umax）其中U為示值，Umax為量程上限值輸入電流量程：25.0A電流測量誤差：＜±（0.5％I＋0.02％Imax）其中I為示值，Imax為量程上限值泄漏電流量程：25.00mA泄漏電流測量誤差：±（1.0％I＋1個字）其中I為示值泄漏電流分辨率：0.01 mA數顯計時

大興安嶺絕緣鞋手套耐壓裝置帽試驗屬于抽樣試驗，分為沖擊試驗和穿刺試驗一、沖擊吸收性能試驗（1）將帽試驗傳感器2與控制柜中控制控制板的右插座傳感器2接口相接。將頭模放在沖擊傳感器上；帽戴在頭模上。（2）在試驗前接通電源，按下電源開關。當顯示屏上出現開機“歡迎你使用本設備！”畫面后，先按校準鍵，用方向鍵（↑）（↓）選擇傳感器2 零點校準按確認鍵后按復位鍵跳回開機畫面，完成傳感器2校零.然后按測試鍵、用方向鍵（↑）（↓）選擇“傳感器2”后按確認鍵，出現“1＃帽”字樣，旋轉上錘旋鈕，報警燈亮時，將圓形沖擊錘吸附在電磁鐵上，再按確認鍵便進入測試狀態，隨后立即旋轉落錘旋鈕釋放沖擊錘，砸向帽。并在數秒后顯示沖擊數據，如該沖擊力小于4.900KN，則試驗通過。如需打印便按打印鍵打印出測試報告。當再做下一只帽時便從按測試鍵開始重復以上步驟即可。二、穿剌性能試驗將一頂完好的帽放在頭模上，在試驗前接通電源，按下電源開關。旋轉上錘旋鈕，報警燈亮時，將錐形穿刺錘吸附在電磁鐵上， 隨后旋轉落錘旋鈕釋放穿刺錘，砸向帽頂中心 100mm范圍內，穿剌后觀察，如無穿插則試驗通過。特別提醒：操作時請保持距離，慎防錘頭彈出而砸傷！

<大興安嶺>天正華意電氣設備有限公司 大興安嶺本地的工器具力學性能拉力試驗機實體廠家
大興安嶺本地的工器具力學性能拉力試驗機實體廠家 <大興安嶺>天正華意電氣設備有限公司

大興安嶺絕緣鞋手套耐壓裝置◎總電源指示燈不亮、液晶屏無顯示自動控制柜未得電，請檢查（1）電源沒投入或接觸不良（1）是否保險絲熔斷或斷電◎開機后自/手動指示燈不亮請檢查（1）電源沒投入（2）電源保險絲熔斷（3）24V電源保險絲熔斷◎電機不運轉請檢查（1）電源沒投入（2）空開（控制柜內）沒有按到“on”位置◎自動測試開始時，液壓缸桿子卻下降請對傳感器1進行無負荷條件下（即傳感器下不接任何部件）的校零操作◎液壓缸桿子不動作請檢查（1）油泵電機是否運轉，方向是否是順時針運轉（2）進油濾油器是否堵塞◎油箱油起泡請檢查（1）油是否變質（2）油箱內油位過低◎液壓桿進退時振動。請檢查：缸中有氣體，應用手動反復操作快進到頂，快退至底◎打印機不出紙打印紙外徑過大而受卡，使供紙受阻?；蚓砑堓S脫出，阻力太大?！騍型傳感器受損連接S型傳感器時，拉桿不能頂到傳感器中間的本體上。保修條款本機保修期為一年（從簽收之日起）。保修期內，除下列情況下，提供免費維修，保修期過后，提供有償維修服務?！蛞蛴糜筒划攲е乱簤翰考收希涣腥氡Ｐ薹秶畠??！蛞蛏米哉{整校正旋鈕導致測量誤差增大，不列入保修范圍之內。◎因擅自改變電氣連接導致的設備損壞，將不列入保修范圍之內?！蚱渌蛴脩暨`反本使用說明書指導，或明顯使用不當造成的損壞，不列入保修范圍之內。

大興安嶺絕緣鞋手套耐壓裝置試運行■本試驗臺具有以下功能：1、被測試件的泄漏電流值及試驗時間可人工設定；2、可遙控升高測試電壓或降低測試電壓，也可遙控停止；3、測試過程結束后，自動完成降壓過程；4、具有過電壓保護功能；5、采用遙控自動化操作，高低壓分離，可靠；6、采用不銹鋼專用容器，可同時檢測1-6個靴手套試件；7、具有低壓側和高壓側雙過流保護功能；8、具有不合格試件指示功能；■接好地線和總電源后，將六根導電桿全部取下，開始試運行：1、按下控制電源旋鈕，接通控制電源。2、操作人員離開機體，用遙控器進行操作。先按下“A”鍵，看高壓表的數值是否增大？再按下“B”鍵，看高壓表的數值是否減少？如正常，一直按下“A”鍵，進行升壓，升到一定值時（如8KV）松開“A”鍵，按下“C”鍵，此時定時器開始工作，當測試時間到達后，試驗臺開始自動將電壓降到零。證明試驗臺工作正常。3、再一直按下“A”鍵，進行升壓，當升到保護電壓值上限時，設備停止升壓。3、在一只盤狀容器中加入一半水，放在一號工位，注意底部和絕緣板上的螺絲接觸好。將一根導電桿穿過導電方管，擰動星形把手，調節導電桿的位置，使導電桿和盤狀容器中的水相接觸。按下控制電源旋鈕，接通控制電源。4、操作人員離開機體，用遙控器進行操作。先按下“A”鍵，此時高壓表的數值在增大，一號電流表的數值也在增大。一直按下“A”鍵，進行升壓，當一號電流表的數值升到保護電流值時，主回路斷開，閃光報警燈亮，一號工位的指示燈J1也亮。證明一號工位過電流保護正常。此時試驗臺自動降壓，待零位指示燈亮按箭頭方向旋轉控制電源旋鈕，斷開控制電源。5、同樣分別對2至6號工位進行過電流保護測試。6、在測試過程中，按下“D”鍵，主回路都會斷開，閃光報警燈亮，此時試驗臺自動降壓，待零位指示燈亮后，斷開控制電源。

<大興安嶺>天正華意電氣設備有限公司 大興安嶺本地的工器具力學性能拉力試驗機實體廠家

項目概況本項目將建設一套智能絕緣工具試驗室作為工器具運行保障的重要技術支撐，實現工器具狀態監測水平的，切實提高電力運行的穩定性和可靠性。構成包含大興安嶺 絕緣靴絕緣手套耐壓測試模塊、電力工器具力學性能試驗模塊、絕緣桿試驗系統模塊、驗電器功能檢測模塊、絕緣梯具測試模塊、絕緣橫擔測試模塊等。系統建成后可實現絕緣靴、大興安嶺絕緣手套、絕緣桿、絕緣繩、絕緣墊、絕緣服、驗電器、腳扣、帽、竹木梯、絕緣梯、帶、 絕緣橫擔等工器具檢測。本全自動絕緣靴手套耐壓測試儀是按照國標DL/T1476-2015《電力工器具性試驗規程》的要求的基礎上研制生產。絕緣鞋手套耐壓裝置本產品各項指標均符合國標的要求?？梢园础兑幊獭芬髮^緣鞋、絕緣手套等工器具進行智能化絕緣耐壓試驗，絕緣靴及絕緣手套耐試驗周期為半年，試驗過程中不允許擊穿，同時絕緣靴絕緣絕緣手套泄漏電流不大于限定值。產品適用于所有與電力相關行業.

<大興安嶺>天正華意電氣設備有限公司 大興安嶺本地的工器具力學性能拉力試驗機實體廠家
大興安嶺本地的工器具力學性能拉力試驗機實體廠家 <大興安嶺>天正華意電氣設備有限公司

大興安嶺絕緣鞋手套耐壓裝置按鍵使用方法功能鍵——在測量狀態下，按一下“功能”鍵，然后按“功能”鍵進入參數設置狀態，通過“移位鍵”、“減少鍵”和“增加鍵”，可改變當前參數的設定值。移位鍵——在參數設置狀態下，每按一下該鍵，設定值右移一位，被選定的位反白顯示。當移到末位時，再按移位鍵，將回到首位，如此循環。減少鍵——在參數設置狀態下，每按一下該鍵，設定值將自動 減1，當減到0時，再按減少鍵，將回到9，如此循環。該鍵只能改變反白顯示的位。增加鍵——在參數設置狀態下，每按一下該鍵，設定值將自動加1，當增加到9時，再按增加鍵，將回到0如此循環。該鍵只能改變反白顯示的位。七、參數設定說明 (請注意參數設定范圍)顯 示 設定范圍 說 明目標電壓 0 ～ 50.0 kV 用于設定高壓側工作電壓，當高壓側電壓接近此設定值時，自動起動計時功能時間設定 0 ～ 120 S 用于設定工作時間，當計時時間到達此設定值時，表示試驗結束，系統自動降壓過流設定 0 ～ 20.0 mA 用于設定泄漏電流保護值八、參數設定方法注：以下參數根據用戶被試品的要求進行設定開機狀態：此時操作員設置好所需參數以后就可按開始測試按操作鍵盤“功能”鍵進入[目標電壓]設定按操作鍵盤“功能”鍵進入[時間設定]按操作鍵盤“功能”鍵進入[過流設定]按操作鍵盤“功能”鍵進入返回工作界面，同時系統自動保存所設置的數據。此時就可進行升壓測試

大興安嶺絕緣鞋手套耐壓裝置 全自動絕緣靴（手套）測試裝置靜臥式拉力試驗機技術條件書1、產品名稱、規格型號、及圖片產品名稱：靜臥式拉力試驗機規格型號：TH-II-200KN產品圖片：2、產品制造所遵循的先關標準GB2900 電工名詞術語《電力工器具性試驗規程》GB/T3159-92 《液壓式試驗機》GB/T2611-92《試驗機通用技術要求》GB/T2423.8-1995電工電子產品基本環境試驗規程GB4793-1984電子測量儀器要求GB156 包裝貯運標志3、總體技術功能靜臥式拉力試驗機。外型美觀、結構合理、技術含量高，測力系統采用全電腦控制、它由高精度傳感器彩顯打印，執行機構由液壓系統來完成，它適用廣泛，可用于，鋼纜繩纜、絕緣繩、葫蘆雙鉤滑車組等各類起重工具拉力試驗，還可以為其它器具、線路金具、絕緣瓷瓶串等機械靜荷試驗，可靠，使用方便。可以滿足拉力試驗的要求它具有以下功能：1、該試驗機具有力值、靜負荷保持時間均可任意設定2、自動修正載波動力值，當試驗達到預定時間，計算機會發出指令，自動卸荷。3、計算機判斷測定數據試驗結果合格與否并由打印機自動輸出試驗要求的全過程。4、主要技術參數：1、系統測試精度：優于1％F.S?2、系統控制精度：優于10％???3、采樣速率：可達100Hz?4、負荷：200KN???5、電源：三相四線380V 總長8.48米6、液壓系統高壓額定壓力：15MPa高壓額定流量：0.2L／min低壓額定流量：4L／min?低壓工作壓力

<大興安嶺>天正華意電氣設備有限公司 大興安嶺本地的工器具力學性能拉力試驗機實體廠家

大興安嶺絕緣鞋手套耐壓裝置使用前■確認產品：·按照產品裝箱清單對照檢查，看是否缺少零部件?！た匆豢词欠裼衅茡p的地方。·螺絲等緊固部分是否松動?！霭惭b場所確認：·試驗臺的外形尺寸為1200MM＊500MM＊1250MM安裝場所必須有足夠的面積。·周圍溫度為-10～40℃。濕度：≤80％RH·安裝場所能提供220V12A的工作電源及接地端。·請安裝在無油霧，無塵埃的清潔場所。·請勿安裝在木材等易燃物上?！ぐ惭b場所不得有金屬粉末和有害氣體?！ふ埌惭b在振動少，鹽分少的地方。·請勿安裝在陽光直射的地方。四、安裝接線■安裝接線原則上由本公司專業人員完成。■安裝接線按以下步驟進行：二將兩根絕緣管套在機體兩方白銹鋼的圓孔內。二將高壓絕緣線穿過干變上方絕緣管里。上方套上白銹鋼固定座。用ф8螺絲固定在方管上。二將六根短導電桿分別穿過方電導管，分別用星型把手固定好。二將六只絕緣靴容器放到絕緣板的相應位置，注意與底部的導電鋼片相接觸。二將地線接到機體側面的接地端子上。二將電源線插入防水插座中，注意插頭插座的配合?！霭惭b接線結束后，請仔細檢查一下：·安裝是否牢固?·接線是否正確？·是否有工具或雜物在機體中？

<大興安嶺>天正華意電氣設備有限公司 大興安嶺本地的工器具力學性能拉力試驗機實體廠家
<大興安嶺>天正華意電氣設備有限公司

大興安嶺絕緣鞋手套耐壓裝置測試絕緣靴■測試前準備工作：·把六只絕緣靴專用盤形容器放于絕緣板上，加入一半水，放在六個工位上，注意底部和絕緣板上的螺絲接觸好?！⒘唤^緣靴放入專用盤形容器中，在絕緣靴中倒入鋼珠，高度不小于15㎜?！⒘鶎щ姉U穿過方電導管，與絕緣靴中的鋼珠相接觸?！鰷y試絕緣靴·按下控制電源旋鈕，接通控制電源。·操作人員離開機體，用遙控器進行操作。·先按下“A”鍵，高壓表的數值在增大，儀器箱六只電流表的數值也在變大。一直按下“A”鍵，進行升壓，升到15.0KV時，松開“A”鍵，（因為電機慣性的影響，應提前4～5個字松開“1”鍵）按下“C”鍵，此時定時器開始工作。如果六只絕緣靴都合格，當測試時間到達后，試驗臺開始自動將電壓降到零?！と绻渲杏心硞€絕緣靴不合格，對應工位的儀器箱電流表數值升到保護電流值時，主回路斷開，閃光報警燈亮，對應工位的指示燈J1就也亮。此時試驗臺自動降壓，待零位指示燈亮后，斷開控制電源?！⒉缓细竦慕^緣靴取下，按以上步驟重新進行測試。

大興安嶺本地的工器具力學性能拉力試驗機實體廠家

大興安嶺絕緣鞋手套耐壓裝置進行本項試驗前，需確定儀器系統配置有絕緣桿耐壓試驗功能，并配套應用絕緣桿耐壓測試架試驗，否則不能進行本項試驗。試品參數設定項中，“試品類別”選擇“絕緣桿類”?！霸囼炿妷骸备鶕嚻穼嶋H需要設定。進入“主菜單”，選擇“全自動耐壓試驗”項，按“確認”鍵進入耐壓試驗子菜單。設定各試驗參數值，“試驗時間”按國標要求設定為“60S”；“測量變比”按配套使用的交流升壓器實際高壓輸出比測量變比進行設定。設定好參數后，按“確認”鍵保存并進入試驗狀態。警示燈綠燈滅紅燈亮。閉合測試儀面板試驗電源開關，按“確認”鍵開始試驗，接觸器吸合，測試儀自動升壓，升至設定電壓值后保持電壓并開始計時。計時時間到，儀器自動降壓并保存試驗數據。本套設備可同時進行8根絕緣桿耐壓試驗，試驗過程中，若其中一根發生閃絡或放電等，應立即按“急?！辨I停止試驗。將耐壓測試架放電后，剔除異常的絕緣桿，對其余的繼續重新進行試驗。4.2.5系統設定進入主菜單，選擇“系統設定”項，按“確認”鍵進入系統設定程序。使用“∧”、“∨”鍵選擇設定項，根據屏幕提示分別進行高壓分斷自檢、時間設定、系統校準、系統校驗、測量線圈設定等項目的設定。4.2.5.1高壓分斷自檢選擇“高壓分斷自檢”項，按確認鍵進入高壓分斷自檢程序開始自檢，8路分斷機構依次斷開。 4.2.5.2時間設定進入“時間設定”子菜單，根據屏幕提示，使用“”鍵選擇修改的時間參數，使用“∧”、“∨”鍵進行時間參數的加減。確定當前年、月、日及時間。設定完成按“確認”鍵保存并返回系統設定菜單。4.2.5.3系統校準儀器采用高智能化測量方式，具有軟件自動校準功能，擯棄了采用電位器調校的方式，不會產生因電位器老化或振動阻值改變降低測量精度，可保證儀器的長期穩定。注意：儀器出廠前進行了嚴格的校準和老化，用戶不具備校準條件，請勿進入系統校準程序。4.2.5.4系統校驗本項功能專為儀器檢定設置，應用單相標準電源和單相校驗儀進行檢定。選擇“系統檢驗”項，按確認鍵進入系統校驗程序。接線如圖3，需打開儀器底部固定螺栓將儀器拉出外包箱進行校驗接線。泄漏電流的校驗需將測試儀主機和高壓泄漏電流測控儀聯機測試，通過紅外信號傳遞泄漏電流測試數據。

<大興安嶺>天正華意電氣設備有限公司 大興安嶺本地的工器具力學性能拉力試驗機實體廠家 <大興安嶺>天正華意電氣設備有限公司

大興安嶺絕緣鞋手套耐壓裝置◎總電源指示燈不亮、液晶屏無顯示自動控制柜未得電，請檢查（1）電源沒投入或接觸不良（1）是否保險絲熔斷或斷電◎開機后自/手動指示燈不亮請檢查（1）電源沒投入（2）電源保險絲熔斷（3）24V電源保險絲熔斷◎電機不運轉請檢查（1）電源沒投入（2）空開（控制柜內）沒有按到“on”位置◎自動測試開始時，液壓缸桿子卻下降請對傳感器1進行無負荷條件下（即傳感器下不接任何部件）的校零操作◎液壓缸桿子不動作請檢查（1）油泵電機是否運轉，方向是否是順時針運轉（2）進油濾油器是否堵塞◎油箱油起泡請檢查（1）油是否變質（2）油箱內油位過低◎液壓桿進退時振動。請檢查：缸中有氣體，應用手動反復操作快進到頂，快退至底◎打印機不出紙打印紙外徑過大而受卡，使供紙受阻。或卷紙軸脫出，阻力太大?！騍型傳感器受損連接S型傳感器時，拉桿不能頂到傳感器中間的本體上。保修條款本機保修期為一年（從簽收之日起）。保修期內，除下列情況下，提供免費維修，保修期過后，提供有償維修服務?！蛞蛴糜筒划攲е乱簤翰考收希涣腥氡Ｐ薹秶畠??！蛞蛏米哉{整校正旋鈕導致測量誤差增大，不列入保修范圍之內?！蛞蛏米愿淖冸姎膺B接導致的設備損壞，將不列入保修范圍之內?！蚱渌蛴脩暨`反本使用說明書指導，或明顯使用不當造成的損壞，不列入保修范圍之內。

大興安嶺本地的工器具力學性能拉力試驗機實體廠家

大興安嶺絕緣鞋手套耐壓裝置軟件操作界面試驗項目界面：圖1設置說明:1.主機界面有多個參數可設置，如圖1，連接好線路開機準備試驗的時候，首先是需要確認主機的的變比與所搭配的試驗變壓器的變比是否一致，如不一致，請在變比設置一項里面進行設置。特別注意：如果是配套交直流兩用的變壓器，使用直流的時候變比要根據比例進行設定，交流變比乘根號2進行設定。如圖2，設置完成點擊確定，參數即時保存。圖22.為了打印時間的準確性，請確認系統的時間是否與北京時間一致，如不一致請在時間設置里面設置，具體如圖3，設置完畢，點擊確定即可。如時間設定完成后，重新開機時間參數保存不了的，請更換主板coms電池，重新設置。設置保存的參數，變比與時間參數均會在主機設置界面圖1中顯示。圖33.絕緣靴手套耐壓測試參數設定1）請根據制定的標準，進行參數設定，具體參照：絕緣靴15kV，泄露電流7.5mA，耐壓1分鐘；低壓手套2.5kV，泄露電流2.5mA，耐壓1分鐘；高壓手套8kV，泄露電流9.0mA，耐壓1分鐘。絕緣桿其他試驗，可根據電壓具體進行設定。設置界面參照圖4進行設定。2）次參數設定完成后要進行一次升壓，系統才會保存當前參數，下次做同種試品的試驗，參數無需更改。具體根據試品類型，進行參數更改。

<大興安嶺>天正華意電氣設備有限公司 <大興安嶺>天正華意電氣設備有限公司

大興安嶺絕緣鞋手套耐壓裝置技術參數額定輸出電壓：50kV額定容量： 5kVA輸出電壓量程：50.0 kV（250V）電壓測量誤差：＜±（0.5％U＋0.02％Umax）其中U為示值，Umax為量程上限值輸入電流量程：25.0A電流測量誤差：＜±（0.5％I＋0.02％Imax）其中I為示值，Imax為量程上限值泄漏電流量程：25.00mA泄漏電流測量誤差：±（1.0％I＋1個字）其中I為示值泄漏電流分辨率：0.01 mA數顯計時：10~990 S2.設備組成 2.1 全自動絕緣靴（手套）測試裝 高壓泄流測控儀 1套2.3 試驗變壓器套3.面板布置3.1儀器面板布置3.2測試儀按鍵功能說明液晶屏下方電位器可調節液晶屏的對比度。液晶屏右側的操作鍵“∧”“∨”鍵及“＜”“ ＞ ”鍵可分別用來選擇菜單和增減選擇量，“確認”鍵用來確認所選項目、啟動等工作，“退出”鍵用來停止試驗、返回上一級菜單?！凹蓖！辨I用于特殊情況下緊急停止試驗，“升壓”“降壓”鍵用來手動調節升壓、降壓。3.3試驗接線測試儀電源輸入端子接交流220V電源，0 ~ 250V電源輸出接試驗變壓器一次輸入，測量輸入接試驗變壓器測量線圈；試驗變壓器高壓輸出接高壓泄流測控儀高壓輸入；測試儀、試驗變壓器、高壓泄流測控儀接地點均接地。注意：紅外數據通訊端口之間夾角不大于30度，兩個端口間距離不超過6m。4.操作說明4.1開機打開高壓泄流測控儀電源開關。接通CZ7004絕緣靴手套測試主機的220V試驗電源，打開測試儀左下腳電源開關，液晶屏顯示開機畫面，警示燈綠燈亮。屏幕右上角顯示紅外通訊狀態，以動畫顯示，如看不到動畫顯示，請檢查高壓泄流測控儀是否開機，紅外數據通訊端口是否對正。

大興安嶺絕緣鞋手套耐壓裝置整個測試過程主要分為兩個部分，一個是試件連接操作，另一個是單片機控制操作。試件連接操作總原則是針對不同試件用不同夾具將試件固定，以便進行下一步的控制操作。在試件連接操作中，龍門架上方中間連接座中的M12/16轉接頭連接小拉力傳感器，傳感器下再連接接M12/16轉接頭，在測試不同的試件時，這三個部件不需變動。以下針對常用試件的連接操作作出說明：1.長的帶和繩類：用M16螺母將一個尼龍夾具安裝在傳感器下的轉接頭上；用M16的螺栓將另一個尼龍輪安裝在底板的中心位置；長的帶和繩類連接在兩個尼龍輪之間。2.短的帶和繩類：用M16螺母將一個尼龍夾具安裝在傳感器下的轉接頭上；將加長桿安裝在底板的中心位置，用M16的螺母將另一個尼龍輪安裝在加長桿上；短的帶和繩類連接在兩個尼龍輪之間。3.腳扣：將M16的吊環螺母安裝在傳感器下的轉接頭上；用M16的螺栓將一個尼龍輪安裝在底板的中心位置；將腳扣安裝在后面的模擬電桿上；將口字型的腳扣夾具套在腳扣腳掌部位；S鉤帶一頭掛在M16的吊環螺母上，另一頭穿過尼龍輪，掛在腳扣夾具的吊環上。4.升降板：將M16的吊環螺母安裝在傳感器下的轉接頭上；用M16的螺栓將一個尼龍輪安裝在底板的中心位置；將升降板安裝在尼龍輪中間；將升降板的鉤子掛在M16的吊環螺母上。如果升降板繩索過長，可將繩索在上方尼龍輪上纏繞1-2圈，再將升降板的鉤子掛在M16的吊環螺母上其他試件采用類似的連接方式將其固定。

<大興安嶺>天正華意電氣設備有限公司 大興安嶺本地的工器具力學性能拉力試驗機實體廠家

大興安嶺絕緣鞋手套耐壓裝置操作示例下面以管理員測試為例，說明測試過程（測試過程中，除系統維護由管理員實現外，其他操作過程管理員和檢驗員一樣）：雙擊測力機控制系統圖標，進入系統界面；點擊“登錄”按鈕，進入登錄界面；從用戶名中選“管理員”，在密碼區鍵入密碼“ANQ999”；(操作員密碼：ANQ)進入標準測力機控制系統界面后，點擊系統維護，然后占擊送檢單位，增加試件的送檢單位名稱，點擊確定后退出；點擊通道2的試件編號，填入試件編號“10”（通道2的編號為10—20）填入試件名稱“葫蘆”，填入額定值“10KN”， 點擊確定后退出；其余編號相同操作；測試單位：設定本設備的使用單位；點擊“退出”后回到主界面； 注意：系統維護在次設定后再次登錄一般無須設定。 從送檢單位中選擇送檢單位名稱；通道選擇：選取“2通道”；選擇試件編號“11”，試件名稱“葫蘆”及額定力值“10”自動顯示；上限調整：選擇“105”，如果液壓過沖，選擇量可小點；下限調態：選擇“95”保持時間：選取“300”按下校準鍵，校準鍵變紅色，顯示出當前零點值選擇自動測試，按下測試，系統則自動工作。油缸快進，此時快進鍵變為紅色，工作狀態圖標轉動，通訊狀態為綠色，當前力值逐漸升高，顯示出受力紅色曲線，當受力值達到額定力值的60％時，油缸慢進。當達到額定力值的上限時，油缸進入保持狀態，保持鍵變為紅色，剩余時間從當前力值達到額定力值的下限時開始開始倒計時；當前力值達到下限時，油缸慢進補力，當剩余時間為零時，油缸快退，松開被測試件。在測試過程中按下復位鍵，則系統進入初始狀態。按下測試報告，則打印出試件的測試報告。注意： 在選用2通道做大拉力試驗時，如拉力不再升高，需調高液壓。如在自動控制與手動控制選擇時，選擇手動控制，則在按下測試后，按下快進、慢進、快退、保持鍵時，油缸實現相對應的功能，此時應注意力值的變化，以防拉力過大，損壞傳感器發生危險情況。

<大興安嶺>天正華意電氣設備有限公司

項目概況本項目將建設一套智能絕緣工具試驗室作為工器具運行保障的重要技術支撐，實現工器具狀態監測水平的，切實提高電力運行的穩定性和可靠性。構成包含大興安嶺 絕緣靴絕緣手套耐壓測試模塊、電力工器具力學性能試驗模塊、絕緣桿試驗系統模塊、驗電器功能檢測模塊、絕緣梯具測試模塊、絕緣橫擔測試模塊等。系統建成后可實現絕緣靴、大興安嶺絕緣手套、絕緣桿、絕緣繩、絕緣墊、絕緣服、驗電器、腳扣、帽、竹木梯、絕緣梯、帶、 絕緣橫擔等工器具檢測。本全自動絕緣靴手套耐壓測試儀是按照國標DL/T1476-2015《電力工器具性試驗規程》的要求的基礎上研制生產。絕緣鞋手套耐壓裝置本產品各項指標均符合國標的要求?？梢园础兑幊獭芬髮^緣鞋、絕緣手套等工器具進行智能化絕緣耐壓試驗，絕緣靴及絕緣手套耐試驗周期為半年，試驗過程中不允許擊穿，同時絕緣靴絕緣絕緣手套泄漏電流不大于限定值。產品適用于所有與電力相關行業.
