雙鉗伏安相位表大興安嶺
大興安嶺相位伏安表預留USB接口，可用儀器來替代優盤等移動存儲設備。二、技術指標1、輸入特性電壓通道數量：3通道電壓測量范圍：0~450V電壓顯示分辨率：0.01V電流通道數量：3通道電流測量范圍：0~10A電流顯示分辨率：0.0001A相位測量范圍：－180°～＋180°諧波分析次數：2～21次2、準確度電壓：±0.2％電流、功率：±0.5％相角：±1°諧波電壓含有率測量誤差：≤0.3％諧波電流含有率測量誤差：≤0.5％3、工作溫度：－15℃~ ＋40℃4、充電電源：交流160V~260V5、絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。⑵、工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。6、體積：250mm×160mm×60mm7、重量：1.8Kg三、結構外觀（一）、外型尺寸及面板布置?儀器外形正視如圖一：圖一、儀器正視圖儀器正面上方是液晶顯示屏，下方是按鍵區，頂端為接線部分，包括：四個電壓輸入端子UA、UB、UC、UN；三個電流輸入接口（A相電流鉗接口Ia、B相電流鉗接口Ib、C相電流鉗接口Ic）。儀器的外接接口在右側，（見圖二）。在后支架打開時，可露出接口部分，包括以下三部分：?232串行口（用于上傳保存的數據至計算機）；同時還可用來更新程序；注意：本接口與電腦的連接必須用隨機配備的專用通訊電纜，普通串口線不適合本接口的使用。?充電器接口，用于連接充電器，當儀器電量不足時將充電器接到此接口給儀器進行充電。?USB接口，通過專用數據線可連接電腦，將儀器內存儲卡做為大容量存儲器使用。側面圖見右側圖二。圖二、儀器右視圖儀器的外包裝箱外型尺寸，如圖三所示：圖三、外包裝箱（
<大興安嶺>天正華意電氣設備有限公司 雙鉗伏安相位表大興安嶺
大興安嶺相位伏安表便于分析管理數據自動關機儀表無操作約15分鐘后關機背光功能有，適合昏暗場所及夜間使用電壓檢測當電池電壓低于3.2V時，電池電壓低符號顯示，提醒及時充電儀表質量主機：380g(帶電池)尖嘴形電流鉗：180g×3測試線：190g電壓測試線長度1.5m電流鉗線長2m工作溫濕度-10℃～40℃；80％Rh以下存放溫濕度-10℃～60℃；70％Rh以下輸入阻抗測試電壓輸入阻抗為：1MΩ耐 壓儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘絕 緣儀表線路與外殼之間≥100MΩ結 構外殼絕緣適合安規IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2三、裝箱單儀 表1臺電 流 鉗3個USB通訊線1條監控軟件(光盤)1張儀 表 箱1個充 電 器1個測 試 線4條（黃、綠、紅、黑各1條）說明書、保用證1套?有電！危險！操作者須經嚴格培訓并獲得相關電工操作認證才能使用本儀表進行現場測試。注意本儀表面板及背板的標貼文字及符號。?操作者必須完全理解手冊說明并能熟練操作本儀表后才能進行現場測試。?使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露及斷線才能使用。?注意本儀表所規定的測量范圍及使用環境。?不要同時操作2個或2個以上的按鍵，操作會無效。?測試時，用不到的電流鉗或電壓輸入線不要與儀表連接，以免引起干擾。?為保證測量精度，I1、I2、I3電流鉗不能混用，需對應接口連接。?
<大興安嶺>天正華意電氣設備有限公司 雙鉗伏安相位表大興安嶺
大興安嶺相位伏安表雙鉗差動界面如圖八所示。本界面是利用雙鉗法進行差動保護裝置接線的分析，用2只鉗形電流表對被測保護裝置的各相電流依次進行測量（其中A相鉗固定測量電流Iah，B相鉗為活動鉗，依次測量其他5個相別的電流），并依次繪制單個參數的向量圖，當全部測試完畢后，測試結束。在測試過程中一定要注意，改變活動鉗表后一定要按下相應的輔助鍵。圖中左側為測試提示：用輔助功能鍵F1－F5分別鎖定Ibh、Ich、IaL、IbL、IcL幾種參量，繪制出相應的矢量，右側為實際繪制的矢量圖。矢量圖下側為各參量相對應的數據。測試結束后可按鍵將結果保存。6．三線計量界面圖九、三線計量如圖九所示：在屏幕的左上部分顯示出三相三線制計量裝置的實測矢量六角圖，同一個坐標系中兩個電壓參量（Uab、Ucb）、兩個電流參量（Ia、Ic）四個量的矢量關系；在屏幕的右上部分顯示出電壓Uab和Ucb、電流Ia和Ic的幅值和各個量以Ua為參照量的的相位角；屏幕的下半部分是用來顯示接線結果的分析情況，包括：相序、接線判斷、錯接線更正系數，根據不同的負荷情況功率夾角的不同分4種角度范圍（感性－5～55、感性55～115、容性－5～－65、容性－65～－125）對各48種接線方式進行結果判定。上圖所示為標準阻性負載時接線全部正確情況下的向量圖，由于純阻性負載的功率夾角為0°，屬于－5～55的范圍，因此我們要看接線分析的行感性（－5～55）的結果，另外三行的分析結果無效；圖中接線判斷中的“正”表示電壓是正相序，如為逆相序應顯示“負”；“Ua Ub Uc”表示電壓接線是應為“Ua Ub Uc”的位置上所接的是“Ua Ub Uc”電壓接線正確；“＋Ia ＋Ic”表示電流接線應為“Ia Ic”的位置上所接的是“Ia Ic”相別正確，“＋”表示極性也都是正確的；更正系數為“1”表示接線正確，電能計量值不需更正，如果接線不正確的情況下結果中會給出具體的補償系數（根據不同種類的接線錯誤可能為數值，也可能為公式）。
<大興安嶺>天正華意電氣設備有限公司 雙鉗伏安相位表大興安嶺
<大興安嶺>天正華意電氣設備有限公司
雙鉗伏安相位表大興安嶺
大興安嶺相位伏安表鍵盤操作鍵盤共有30個鍵，分別為：開關、存儲、查詢、設置、切換、↑、↓、←、→、、退出、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。各鍵功能如下：開關鍵：用來控制儀器工作電源的開啟和關閉；使用方法是：輕按開機；按住此鍵3秒鐘以上，然后松開即可關機。↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單，按確認鍵即可進入相應的功能；在參數設置功能屏狀態下，上下鍵用來切換當前選項，左、右鍵改變數值。鍵：確認鍵；在主菜單下，按此鍵顯示菜單子目錄，在子目錄下，按下此鍵即進入被選中的功能，另外，在輸入某些參數時，此鍵確定開始輸入和結束輸入。退出鍵：返回鍵，按下此鍵均直接返回到主菜單。存儲鍵：在差動分析功能界面下應用，用來存儲測試結果為記錄的形式。查詢鍵：用來瀏覽已存儲的記錄內容。設置鍵：按下此鍵直接進入“參數設置”功能屏。切換鍵：保留功能，暫不用。自檢鍵：用戶按下此鍵可以進入編號查詢界面。此屏中可顯示儀器的編號、程序版本號、ID號。幫助鍵：用來顯示幫助信息。數字（字符）鍵：用來進行參數設置的輸入（可輸入數字或字符）。小數點鍵：用來在設置參數時輸入小數點。＃鍵：保留功能，暫不用。F1、F2、F3、F4、F5鍵：輔助功能鍵（快捷鍵）。用來快速進入輔助功能界面或實現提示信息提示的相應功能。四、液晶界面液晶顯示界面主要有十四屏，包括主菜單、十三個功能界面：1．主菜單：圖四、主菜單當開機后顯示圖四界面。屏幕中顯示出各項功能菜單，包括十二個選項：參數設置、二次參量、一次參量、備用菜單、雙鉗差動、三線計量、聯機通訊、波形顯示、頻譜分析、諧波測試、歷史數據、系統校準。選擇上下左右方向鍵，用于改變當前選項；按下確認鍵，進入相應的功能屏；屏幕右上角顯示出內置充電電池的電壓幅值和剩余電量百分比，用戶可根據此數值來判斷是否需要為儀器充電；旁邊顯示出當前實時的日期和時間。
?大興安嶺相位伏安表設置時間：輸入方法為：按確認鍵使數字變成紅色，此時再按相應的數字鍵輸入數據，完成后再按確認鍵結束。如：11點45分07秒則輸入114507確認即可。?變電站名稱：指試驗現場所處的變電站名稱，用于對所保存的結果進行區分。由數字和字母構成，可任意組合。通過相應的數字/字母按鍵直接輸入。?變壓器編號：指被測變壓器的編號。與“變電站名稱項目”一起用于對所保存的結果進行區分。由數字和字母構成，可任意組合。通過相應的數字/字母按鍵直接輸入。3．二次參量界面圖六、二次參量二次參量界面如圖六所示，本界面左側顯示出三相電壓信號、三相電流構成的實時向量圖；右側顯示電壓、電流的幅值和相對于參考基準信號的相位角。參考基準自動選擇，當Ua有信號（Ua＞10V）時，Ua為參考基準，其他參量的相位角都是與Ua的夾角；當Ua無信號（Ua鍵將結果保存。6．三線計量界面圖九、三線計量如圖九所示：在屏幕的左上部分顯示出三相三線制計量裝置的實測矢量六角圖，同一個坐標系中兩個電壓參量（Uab、Ucb）、兩個電流參量（Ia、Ic）四個量的矢量關系；在屏幕的右上部分顯示出電壓Uab和Ucb、電流Ia和Ic的幅值和各個量以Ua為參照量的的相位角；屏幕的下半部分是用來顯示接線結果的分析情況，包括：相序、接線判斷、錯接線更正系數，根據不同的負荷情況功率夾角的不同分4種角度范圍（感性－5～55、感性55～115、容性－5～－65、容性－65～－125）對各48種接線方式進行結果判定。?
<大興安嶺>天正華意電氣設備有限公司
雙鉗伏安相位表大興安嶺
大興安嶺相位伏安表測量電網頻率和相序。4.小電流5mA測量相位，非常適用于新裝用戶投運后無負荷時檢查接線狀況，儀器測量精度高，測量范圍寬。5.自動判別變壓器繞組、容性和感性負載，并判別三相三線及三相四線錯誤接線。6.數據靜態保存功能，多可保存500組數據。四、電氣符號極其危險！操作者必須嚴格遵守規則，否則有電擊危險，造成人身傷害或傷亡事故。危險！操作者必須嚴格遵守規則，否則有電擊危險，造成人身傷害或傷亡事故。警告！必須嚴格遵守規則，否則造成人身傷害或設備損壞。交流(AC)直流(DC)雙重絕緣五、技術指標1.基本工作條件（1）環境溫度：（23±5）℃（2）環境濕度：（45～75）％ RH（3）被測信號波形：正弦波、β＝0.02（4）被測信號頻率：（50±0.2）Hz（5）被測載流導線在鉗口中的位置：居中（6）測相位頻率相序時和測功率功率因數時電流幅值：1A±0.2A（7）測相位頻率相序時和測功率功率因數時電壓幅值：100V±20V（8）外參比頻率電磁場干擾：應避免2.額定工作條件（1）環境溫度：（-15～＋45）℃（2）環境濕度：（0～90）％ RH（3）海拔高度：小于1500米（4）被測信號波形：正弦波、β＝0.05（5）被測信號頻率：45-65Hz（6）測相位頻率相序時和測功率功率因數時電流幅值：5mA～20A（7）測相位頻率相序時和測功率功率因數時電壓幅值：10V～600V（8）被測載流導線在鉗口中的位置：
<大興安嶺>天正華意電氣設備有限公司 雙鉗伏安相位表大興安嶺
大興安嶺相位伏安表測試線約250g測試線長度1.5m電流鉗線長2m工作溫濕度-10℃～40℃； 80％Rh以下存放溫濕度-10℃～60℃； 70％Rh以下輸入阻抗測試電壓各檔輸入阻抗為：2MΩ測U1U2相位時電壓輸入阻抗為：40kΩ耐 壓儀表上蓋與電池蓋板螺釘之間耐受2000V/50Hz的正弦波交流電壓歷時1分鐘 絕 緣儀表線路與外殼之間、兩電壓輸入端之間≥10MΩ結 構雙重絕緣3．基準條件下基本誤差及性能指標類 別量 程分辨率基本誤差電 壓20V0.01V±(1.2％rdg＋2dgt)200V0.1V500V1V電 流200mA0.1mA±(1.0％rdg＋2dgt)2A1mA10A10mA相 位0～360°1°±1°注意：工作條件下相位誤差不超過±3°。三. 結構四. 操作1．基本操作按ON鍵開機，LCD顯示，儀表開機約15分鐘后自動關機。按OFF鍵關機。按HOLD鍵可以保持顯示數據或取消保持。開機后，按LAMP鍵能控制背光燈，適合于昏暗場所。2．測試注意測試前，必須先將功能旋轉開關切換到對應的功能指示位置，然后將測試線連接到儀表上，再將測試線連接到被測試線路中進行測試，用不到的測試線和電流鉗不能連接。測試完畢后須先將測試線撤離被測線路，才能從儀表上拔出。A.相位測試：注意本儀表的相位測試關系：U1U2、I1I2、U1I2、I1U2，每種關系測得的相位都為1路信號超前2路信號的相位。U1紅色電壓插孔和U2紅色電壓插孔與卡鉗正面為同名端相位測試時電流從鉗夾的正面輸入。對于3相線相位關系可以兩兩對應測試。（1）U1U2的相位測試將旋轉開關旋至U1U2位置，將紅黑4條測試線連接到儀表的U1、U2電壓輸入插孔，再將測試線對應接入U1、U2線路中，測試顯示值即為兩路電壓之間的相位，即U2 滯后U1 的相位角。測試U1U2相位時，兩路輸入回路間完全隔離絕緣，避免了可能誤接線造成被測線路短路而燒壞儀表。。
<大興安嶺>天正華意電氣設備有限公司 雙鉗伏安相位表大興安嶺
<大興安嶺>天正華意電氣設備有限公司
雙鉗伏安相位表大興安嶺
大興安嶺相位伏安表保持數據的同時，儀表自動編號并存儲當前保持的數據，顯示“Save:002”等組別號，儀表多能存儲500組數據，若存儲已滿，顯示“FULL”符號。3．數據查閱、退出在測試模式下按MEM鍵進入數據查閱模式，顯示“Read”符號，從“Save:001”組數據開始查閱，按 ▲ 鍵以步進量為1遞增查閱，長按 ▲ 鍵以步進量為10遞增查閱，按 ▼ 鍵以步進量為1遞減查閱，長按 ▼ 鍵以步進量為10遞減查閱。按← →鍵切換查閱電壓電流和相位、有功功率、無功功率、視在功率、功率因數、頻率、保存的顯示界面。按MEM鍵退出數據查閱模式，返回測試模式。4．數據刪除在數據查閱模式或測試模式下長按 HOLD鍵進入數據刪除選項，按 ← 鍵選擇“YES”按 → 鍵選擇“NO”，選擇后返回測試模式。5．測試顯示模式切換開機后，儀表自動進入電壓、電流測試顯示模式(圖1)；按MODE鍵切換三線三線模式還是三相四線模式，按 ← 鍵和 → 鍵切換進入相位、有功功率、無功功率、視在功率、功率因數、頻率、相序、矢量圖測試顯示模式。其中圖（4、5）三路功率、功率因數是U1I1、U2I2、U3I3的對應功率和功率因數。測試有電，危險！必須由經培訓并取得授權資格的人員操作，操作者必須嚴格遵守規則，否則有電擊的危險，造成人身傷害或設備損壞。危險！不能用于測量超過600V的電壓線路，否則有電擊危險，造成人身傷害或設備損壞。危險！不能用于測量超過20A的線路，可能損壞設備。
<大興安嶺>天正華意電氣設備有限公司
雙鉗伏安相位表大興安嶺
<大興安嶺>天正華意電氣設備有限公司

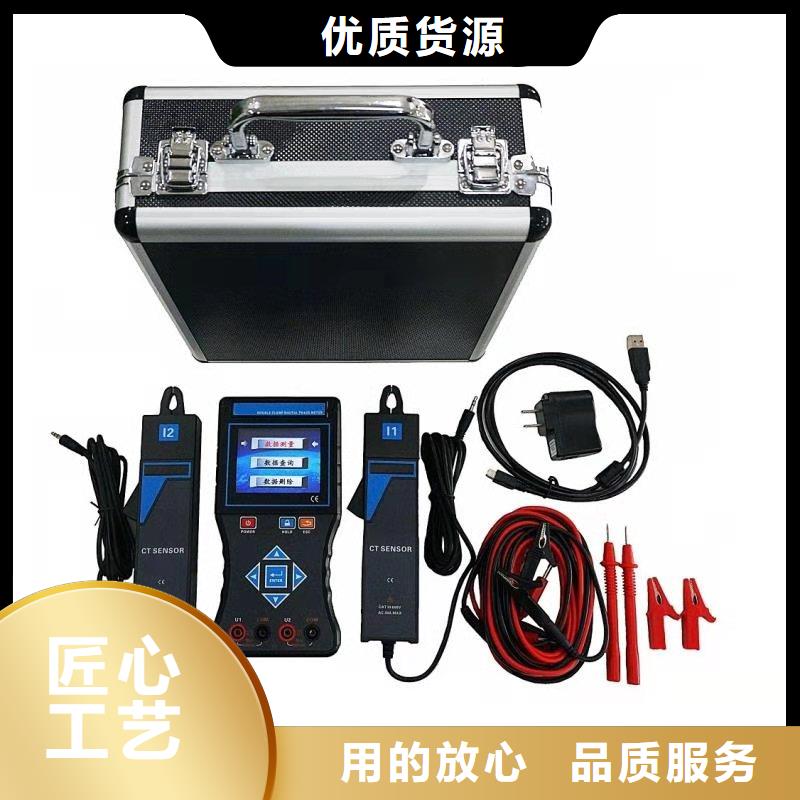

大興安嶺相位伏安表便于分析管理數據自動關機儀表無操作約15分鐘后關機背光功能有，適合昏暗場所及夜間使用電壓檢測當電池電壓低于3.2V時，電池電壓低符號顯示，提醒及時充電儀表質量主機：380g(帶電池)尖嘴形電流鉗：180g×3測試線：190g電壓測試線長度1.5m電流鉗線長2m工作溫濕度-10℃～40℃；80％Rh以下存放溫濕度-10℃～60℃；70％Rh以下輸入阻抗測試電壓輸入阻抗為：1MΩ耐 壓儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘絕 緣儀表線路與外殼之間≥100MΩ結 構外殼絕緣適合安規IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2三、裝箱單儀 表1臺電 流 鉗3個USB通訊線1條監控軟件(光盤)1張儀 表 箱1個充 電 器1個測 試 線4條（黃、綠、紅、黑各1條）說明書、保用證1套?有電！危險！操作者須經嚴格培訓并獲得相關電工操作認證才能使用本儀表進行現場測試。注意本儀表面板及背板的標貼文字及符號。?操作者必須完全理解手冊說明并能熟練操作本儀表后才能進行現場測試。?使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露及斷線才能使用。?注意本儀表所規定的測量范圍及使用環境。?不要同時操作2個或2個以上的按鍵，操作會無效。?測試時，用不到的電流鉗或電壓輸入線不要與儀表連接，以免引起干擾。?為保證測量精度，I1、I2、I3電流鉗不能混用，需對應接口連接。?
大興安嶺相位伏安表儀表自動關機，以降低電池消耗背光功能適合昏暗場所及夜間使用電壓檢測當電池電壓低于3.0V時，電池電壓低符號顯示，提醒及時充電 儀表質量主機：450g(帶電池)尖小形電流鉗：170g×3測試線：250g測試線長度1.5m電流鉗線長2m工作溫濕度-10℃～40℃；80％Rh以下存放溫濕度-10℃～60℃；70％Rh以下輸入阻抗測試電壓輸入阻抗為：2MΩ耐 壓儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘 絕 緣儀表線路與外殼之間≥100MΩ結 構雙重絕緣 適合安規IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級24．性能指標類 別量 程分辨率基本誤差電 壓AC 0.00V～600V0.01V±(1.5％rdg＋3dgt)電 流AC 0.0mA～20.0A0.1mA±(1.5％rdg＋3dgt)相 位0.0°～360°0.1°±1°有功功率-12kW～12kW0.1W±(3％rdg＋3dgt)無功功率-12kVAR～12kVAR0.1VAR±(3％rdg＋3dgt)視在功率0.0VA～12kVA0.1VA±(3％rdg＋3dgt)頻 率45HZ～65HZ0.01HZ±0.1Hz功率因數-1～＋10.001±0.03注1：工作條件下相位誤差±3°(電流幅值10mA以下相位誤差增加一倍)。六、儀表結構1.USB傳輸/充電接口 充電指示燈 3. 三相電壓輸入接口4. LCD顯示器 5.橡膠絕緣保護套 . 功能按鍵區 7. 三相電流輸入接口 8.電流鉗插頭9. 尖嘴形電流鉗10.電壓輸入測試線七、操作方法使用前先仔細檢查儀表所有部件是否有損壞，沒有損壞才能使用。危險場所禁止使用本儀表。1．開關機按POWER鍵開機，LCD顯示。按POWER鍵關機，儀表開機15分鐘后會自動關機。2．數據保持、取消、存儲在測試模式下按HOLD鍵可以保持顯示數據，“H0LD”符號指示，再按HOLD鍵取消保持。
