大興安嶺全自動運動粘度測試儀上次運動時間顯示后方可進行下一次的吸油，待一次檢完后，屏幕除顯示這幾次運動時間外，儀器自動計算并顯示平均時間及的粘度結果。如果執行網絡聯機功能，儀器會將結果傳入化驗室計算機自動生成匯總表格。⑤油需吸到上部球體的中間，并保證吸油試管是您在前一個頁面確認常數的毛細管。按國標做實驗，如果四次的運動時間，按標準有兩組不合格，則這組不合格，需重新做四次樣。八、安裝打印紙1、安裝紙卷與上紙，翻下打印機前蓋，捏住固定機頭的機頭拉板兩側的彈性卡條，將機頭拉板拉出約2毫米，接通打印機電源，打印機走紙三行后，進入待命狀態，此時指示燈亮。按一下按鍵，指示燈滅，再按住按鍵1秒鐘以上，打印機開始走紙；或直接按住按鍵1秒鐘以上，打印機開始走紙。將打印紙的前端剪成三角形后，將打印紙退入打印機進紙口，打印紙會被打印機卷進。待打印紙從打印機機頭上方出紙口處伸出一段時，按一下按鍵停止走紙，自動進入指示燈亮的待命狀態。稍用力捏住彈性紙軸的兩端，可將彈性紙軸上的紙卷安裝到紙軸架上。2、檢測，將打印機電源關斷，按住SEL鍵后接通打印機電源，打印機進入自檢測，打印出自檢清單。3、更換色帶，打印色帶經過一段時期的使用后，打印的字跡會變淺，需要更換色帶盒。翻下打印機前蓋板，捏住固定機頭的機頭拉板兩側的彈性卡條，將機頭拉板拉至色帶盒全部露出，更換色帶。九、注意事項1、玻璃缸內未注水時，不得通電。2、浴缸中的浴液不能有雜質與飄浮物，以免堵塞測試孔，新換浴液在加熱時常常有氣泡，對測試有影響，尤其是測試孔內有氣泡，影響嚴重。放毛細管后檢查測試孔內是否有氣泡。如果有氣泡則用膠管吹氣將氣泡除掉或用干凈的牙刷將氣泡刷掉。3、使用前，必須可靠接地。儀器再次啟動使用時間間隔在15分鐘以上，儀器在冷浴狀態下開機，需45分鐘后才能使用。使用全浸式溫度計校正溫度時，溫度計的有效刻度不得露出恒溫浴的液面。6、儀器不允許在潮濕、有腐蝕性氣體的環境中存放或使用。7、毛細管上夾時要注意上口高度，避免試管進水。8、使用一段時間或發現油位測量不靈敏，應及時清洗試驗夾上的檢測孔。9、儀器在使用過程中，若出現故障，應請專業人員進行維修，并及時與我們聯系。一年內確屬產品質量問題，免費保修。電源必須做好良好接地。

<大興安嶺>天正華意電氣設備有限公司

大興安嶺全自動運動粘度測試儀使試樣液面稍高于標線a并且注意不要讓毛細管和擴張部分3的液體產生氣泡或裂隙。觀察試樣在管身中的流動情況，液面正好到達標線a時，啟動秒表；液面正好流到標線b時，停止秒表。試樣的液面在擴張部分3中流動時，注意擴張部分3中不應出現氣泡。重復試驗，當試驗次數達到設定的次數時，若各次計時值符合國標要求（各次計時時間與其算術平均值的差數在溫度為15~100℃時，不應超過算術平均值的±0.5％），則計算各次計時平均值并顯示測定的運動粘度值。如計時值不符合允差要求，則彈出測試失敗的界面，提醒操作者重新進行試驗。通常設置計時取值次數為4次，并設置3次以上試驗時，舍棄計時超差值以計算測定結果。試驗時，4支毛細管粘度計的試驗互無影響，在啟動一支粘度計測試計時后，可隨后啟動另外的粘度計測試計時。處理方法同上。六注意事項1．開機后，如水浴中未注水，且不可開啟試驗“控溫”功能，避免加熱器因干燒而損壞。表2粘度計在恒溫浴中的恒溫時間試驗溫度，℃恒溫時間，min80100405020.如溫度顯示值（150℃），可能是連接電纜松動造成，可重新擰緊電纜插頭；3.水浴頂蓋置于水浴缸上時，要輕拿輕放，避免碰壞水浴缸。產品裝箱單儀器名稱：TH-2000石油產品運動粘度自動測定儀儀器型號：TH-2000序號名稱數量單位備注此裝箱單所列內容是指包裝箱內應包括的設備和資料，請仔細檢查，如有不符，請立即與廠家聯系。單位名稱：青島天正華意電氣設備有限公司

大興安嶺防凍液腐蝕測定器 質保一年

大興安嶺全自動運動粘度測試儀功能特點儀器采用了功能強大的新一代處理器及全新的外圍電路；測量電極信號作為電解結束的判據，其穩定性、準確性是影響測量精度的關鍵因素，由于使用了先進的器件和方法，實現了測量電極信號的探測；進一步深入了解電解液特性，提出了新的軟件補償修正算法，提高了測量精度；液晶顯示屏取代數碼管，顯示界面直觀友好，操作簡便。主要有以下功能特點：采用128x64圖形點陣液晶顯示屏，人機界面友好、直觀；使用了開關恒流源電解電路（），降低了儀器功耗；高精度的測量電極信號發生及檢測電路，使得電解終點的判斷快速而準確，并具有極強的抗干擾能力；使用電解液空白電流補償、平衡點漂移補償等方法來修正測量結果；10檔攪拌速度調節； 自動電解增益調節；具有測量電極開路故障、短路故障自動檢測功能；帶溫度補償的日歷時鐘，走時準確，可打印測定結果及日期和時間，在掉電的狀態下可運行10年以上注意：干燥管的管路必須保持一定的通氣性，不能完全封閉，否則易發生危險?。?、將乳白色硅膠墊裝入旋塞，用緊固螺柱均勻旋入（見圖４- 4）。圖4-4 進樣塞裝配圖３、將攪拌子通過進樣口小心放入電解瓶。４、分別在測量電極、電解電極、陰極室干燥管、陽極室干燥管、進樣口旋塞磨口處均勻地涂上一層真空脂，將以上各部件裝入電解瓶后，輕輕轉動一下，使其較好地密封。

大興安嶺全自動運動粘度測試儀電解液及煤樣的制備1、配制電解液：先稱取5克碘化鉀，5克溴化鉀，待其溶于250毫升蒸餾水中后，再加入10毫升冰乙酸，攪拌均勻即可。電解液可重復使用，用的時間長短根據重復使用次數和試樣含硫量高低而定，但每次做實驗前應進行1-2次測定，使電解液中碘-碘離子對的電極電位校正到儀器的所需數值，電解液的PH值在1-3時，可以使用，但PH值小于1時，應予以廢棄。2、煤樣的制備：在試樣稱量前，應盡可能地將試樣瓶內的試樣混合均勻，用手將瓶蓋擰緊握住試樣瓶上方，手腕自上而下的圓周運動，或打開瓶蓋用稱樣勺攪拌試樣，試樣充分混合是保證結果準確的關鍵，在瓷舟上稱取50±2毫克的煤樣，稱準到0.1毫克，上面薄薄地覆蓋一層WO3或W2O3，注意應直接在瓷舟上稱量，禁止用別的器具稱量再倒入瓷舟中，以保證稱量精度，保證稱量的準確性是保證結果準確的前提。八、安裝方法1、控制器、燃燒爐、電解池及攪拌器和空氣預處理單元等，按圖二所示安裝，組裝時要使推棒對準電爐并在一條直線上，以使送樣順利，燃燒管閥門及電解池間均需用（硅）橡膠管連接，并盡量做到玻璃口對玻璃口封接，以防硫化氧時（硅）橡膠管的腐蝕，異徑管細端口和燃燒爐進氣口處都必須用硅膠管連接（硅膠管耐高溫）2、接圖三連接電路：高溫燃燒爐引線接在標明“電爐”的二個接線柱上，熱電偶插入爐后面熱電偶孔，插到底，然后退回約2mm固定即可，高溫爐熱電偶接在標明“熱電偶”的兩個接線柱上，正端接紅接線柱，負端接黑接線柱，將電解池引線插頭插入機器后面的四芯插座上，注意不要插反（四芯插頭接線情況如圖四示）。

<大興安嶺>天正華意電氣設備有限公司 大興安嶺防凍液腐蝕測定器 質保一年

大興安嶺全自動運動粘度測試儀全自動運動粘度測定儀使用說明書青島天正華意電氣設備有限公司尊敬的用戶：首先感謝您選用了運動粘度自動測定儀。我們希望本儀器能使您的工作更加輕松愉快，使您在試驗分析工作中得到辦公自動化的感覺。在使用本儀器之前，請仔細閱讀本說明書，并按照說明對儀器進行操作和維護，延長其使用壽命，以便更好的為您服務。一、概述本儀器是依據標準《GB265-88石油產品運動粘度測定法》設計制造的專用測試儀器，適用于測定液體石油產品的運動粘度。本儀器為全自動測量系統，自動計算運動粘度，自動打印運動粘度的終結果。本方法適用于測定液體石油產品（指牛頓液體）的運動粘度，其單位為m2/s，通常在實際中使用為mm2/s。動力粘度可由測得的運動粘度乘以液體的密度求得。本方法是在某一恒定的溫度下，測定一定體積的液體在重力下流過一個標定好的玻璃毛細管粘度計的時間，粘度計的毛細管常數與流動時間的乘積，即為該溫度下測定液體的運動粘度。該溫度下運動粘度和同溫度下液體的密度之積為該溫度下動力粘度。二、主要功能1、大屏幕液晶顯示，中文菜單清晰明了，操作簡便2、自動計算運動粘度測定結果。

<大興安嶺>天正華意電氣設備有限公司 大興安嶺防凍液腐蝕測定器 質保一年

大興安嶺全自動運動粘度測試儀主要技術指標1、硫的測量范圍：0-30％。2、試樣燃燒分析時間：3-5min，其中在700℃處停留45s左右，1050℃處停留2-4min，自動判定滴定終點。3、控溫；保證0-1100℃高溫段的精度1.0級，外接WRP（即S值）型鉑銠10-鉑熱電偶；加熱體為硅碳管，高溫區長度≥90毫米，溫度為1150℃±5℃（根據需要可調節溫度），選購硅碳管時以10Ω為值。4、升溫速度：25-30℃/分，一般30分鐘左右可升到1050℃。5、電解池；容積為400毫升，電解鉑電極面積1cm×1.5cm，指示鉑電極面積0.5×1cm。6、儀器的穩定性：開機5分鐘后儀器進入穩定狀態。7、供電電源：220V±20％ 50HZ8、儀器尺寸（mm）控制器：360×320×140控溫爐：580×250×270四、原理1、分析原理：煤中各種形態的硫在不低于1150℃高溫和催化作用下，于凈化的空氣流中進行燃燒分解，生成的二氧化硫以電解碘化鉀和溴化鉀熔液所產生的碘和溴進行庫侖滴定，電生碘和電生溴所消耗的電量由庫侖積分儀積分，并由儀器計算出煤中含硫的毫克數和百分數。2、程序控制原理： 該儀器全過程采用微機自動控制，機器接通電源后，通過鍵盤鍵入日期和試樣重量（3位數），按一下啟動鍵，電機正轉，帶動試樣送樣棒向前推進，推進到700℃處時，送樣機構自動將信號送入計算機，使用機停轉，并延時45秒，然后，計算機發出信號，

<大興安嶺>天正華意電氣設備有限公司 大興安嶺防凍液腐蝕測定器 質保一年

大興安嶺全自動運動粘度測試儀如果開啟自動控溫，儀器開機后自動加熱為試驗做好準備。反之開機后，還需再開啟自動控溫功能，儀器才開始升溫。8、毛細管常數的設置在設置菜單中選擇“系數設置”選項，按“確認”鍵進入該菜單后，按“ ← ”或者 “ →” ，光標到修改數據處，此時按“↑”鍵或者“ ↓”鍵，即可按位修改數據到需要值（按上移鍵數據增加，按下移鍵數據減小）。數據修改完后，按“確認”鍵保存即可。數據存入到內部存貯器中，下次開機無需重新設置?！咀ⅰ浚涸谒膫€孔中分別插入毛細管，注意要保持毛細管的垂直。將裝有試樣的粘度計浸入事先準備妥當的恒溫浴中，并用將粘度計固定有支架上，在固定位置時，必須把毛細管粘度計的擴張部分浸入一半以上。測定試樣的運動粘度時，應根據試驗的溫度選用適當的粘度計，務使試樣的流動時間不少于200秒，內徑0.4mm的粘度計流動時間不少于350秒。在測定試樣的粘度之前必須將粘度計用溶劑油或石油醚洗滌，如果粘度計沾有污垢，就用鉻酸洗液、水、蒸餾水或95％乙醇依次洗滌。然后放入烘箱中烘干，或用通過棉花濾過的熱空氣吹干。在測定運動粘度時，在內徑符合要求且清潔、干燥的毛細管粘度計內裝入試樣。在裝試樣之前，將橡皮管套在支管上，并用手指堵住管身的管口，同時倒置粘度計，然后將管身插入裝著試樣的容器中，這時利用橡皮球將液體吸到標線，同時注意不要使管身，擴張部分和中的液體發生氣泡和裂隙。當液面達到標線時，就從容器里提起粘度計，并迅速恢復其正常狀態，同時將管身的管端外壁所沾著的多余樣擦去，并從支管取下橡皮管套在管身上。

<大興安嶺>天正華意電氣設備有限公司

大興安嶺全自動運動粘度測試儀本儀器是根據“石油與石油產品試驗方法標準”GB/T 380“石油產品總硫含量測定法”設計制造的，適用于測定總硫含量大于0.005％的液體石油產品。二、結構特點本儀器由燈、燈罩、吸收器、霧滴收集器及多孔玻璃支架等組成。其結構如圖所示：1、吸收器 2、分配器 3、霧滴收集器 4、支架5、燈 罩 6、燈支座 7、二氧化碳－氧氣入口 8、燈圖一、石油產品硫含量測定儀（燃燈法）結構圖其特點為：?結構簡單、直觀、操作方便?可以根據用戶的需要提供任意組平行試驗的支架?燈的支座可以任意調節高矮，使系統牢靠固定?有帶真空管線的分配器，方便操作三、使用與維護1、將儀器放在工作臺上，接好連接插線，和導管。2、接好電源線，注意真空泵必須有良好的接地線。按標準GB/T 380《石油產品總硫含量測定法》要求進行試驗。3、試驗結束時，應關閉空氣泵電源，以延長其使用壽命。4、儀器出現故障，應請專業人員進行維修，切勿亂拆亂卸。5、注意保持儀器清潔，防止酸、堿、油污染。

大興安嶺防凍液腐蝕測定器 質保一年

大興安嶺全自動運動粘度測試儀使電機正轉帶動送樣棒繼續向前推進，到1150℃處時送樣機構又自動將該信號送入計算機，使電機停轉；自動判斷電解終點，然后發出信號，使電機反轉，把樣棒拉回到原來位置，電機停轉，測試的全過程結束，打印出測試數據。3、終點和電解電流控制器原理：當電解液處于終點，即電解液處于平衡狀態時，指示電極間電位接近于零，電解電極的電解終止，當有SO2進入電解池后，破壞了電解液的電解平衡，指示電極間電位隨之升高，電解開通，電解電極開始進行電解，以電生碘和電生溴氧化滴定SO2與水化合生成的亞硫酸和硫酸，電解電流的大小由指示電極的電位高低決定。當再次達到滴定終點時，指示電極間的電位重回到接近于零，電解電極上的電解電流立即為零，電解終止。五、結構該儀器由空氣的預處理和輸送，庫侖積分、程序控制器和溫度控制器、燃燒爐、電解池和攪拌器等部分組成。 1、空氣預處理和輸送部分該部分由電磁泵、空氣流量計（0-1000毫升/分）、干燥器等，系統示意圖見圖一（1）電磁泵：內部有兩組相互獨立的抽排系統，提供兩組空氣循環動力。（2）干燥器：主要是除去空氣中酸性氣體和水分等雜質，一組起保護流量計作用，一組與氫氧化鈉一起給燃燒爐提供凈化的載氣。（3）流量計：玻璃管浮子流量計，配有針形閥，用以調節流速，指示上限不小于1000毫升/分。

大興安嶺防凍液腐蝕測定器 質保一年

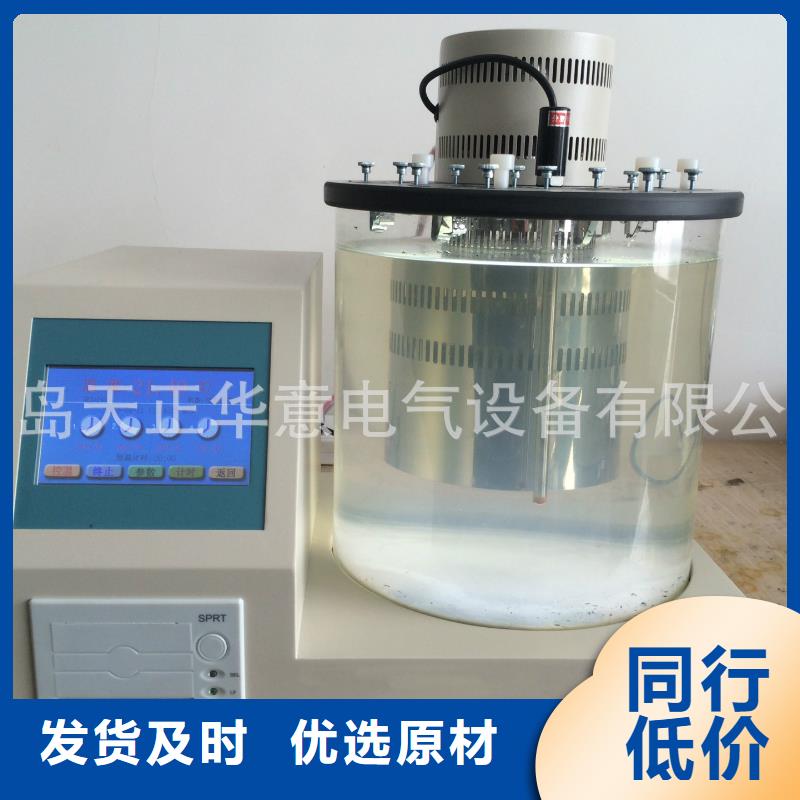

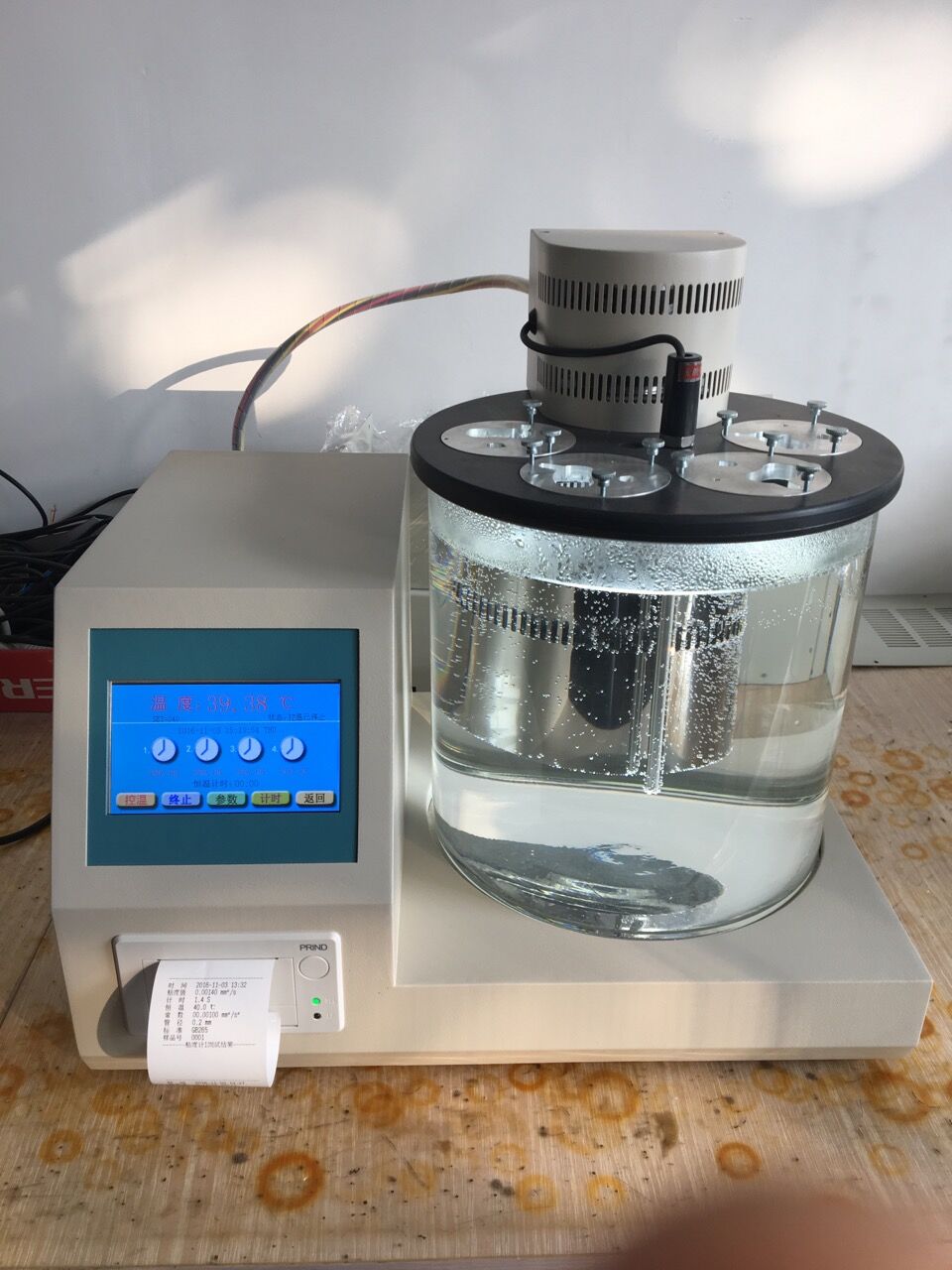

大興安嶺全自動運動粘度測試儀TH-2000石油產品運動粘度自動測定儀，采用高清晰度彩色觸摸屏技術，界面內容豐富清晰，觸屏響應快速靈活；采用大容量的存儲芯片，多可保存2000個測定結果；采用面板安裝式熱敏打印機，測定結束，自動快速打印測定結果及樣品號測定時間粘度計常數管徑運動粘度值等信息。二技術參數顯示器：彩色LCD顯示器＋觸摸屏溫控范圍：室溫~150℃設定溫度：20℃，40℃，50℃，80℃，100℃，任意值（高于室溫~150℃）溫控精度：±0.02℃測試孔數：4孔計時范圍：0~999秒（按國標要求，每次測試試樣流動時間須高于200秒）計時精度：0.1秒計時次數：1~4次可選存儲容量：2000條測試記錄打印方式：面板安裝式熱敏打印機電源：AC220V±5％50Hz±5％功率：1600W使用環境溫度：5℃~35℃使用環境濕度：10％~80％三儀器結構1.儀器正視圖（圖1）圖1（1）恒溫水浴頂蓋組件（2）溫度傳感器（3）水浴缸（4）打印機（5）液晶顯示器（6）電源開關2.儀器后視圖（圖2）圖2（1）散熱風機（2）保險絲盒（3）主機端控制電纜插座（4）交流電源插座（5）水浴端控制電纜插座3.水浴頂蓋圖（圖3）圖3（1）水浴控制盒（2）溫度傳感器插孔（3）4號粘度計孔（4）3號粘度計孔（5）水浴端控制電纜插座（6）水銀溫度計插孔（7）1號粘度計孔（8）2號粘度計孔四功能介紹按不同界面介紹儀器功能如下：1.開機顯示儀器名稱，點擊屏幕任意位置，顯示“試驗”“準備工作”“數據記錄”功能選擇菜單。2.試驗界面：如上圖所示，界面下方有5個按鈕“控溫”“終止”“參數”“計時”“返回”，點擊“控溫”，開始按設定的恒溫溫度控溫，狀態顯示“溫度控制中”。如需終止控溫，可點擊“終止”，狀態顯示“控溫已停止”。
