大興安嶺試驗變壓器概述本產品是輕型高壓試驗變壓器的配套設備。其性能優越，功能多，體積小，重量輕，具有使用可靠，外觀美觀，操作維修方便等特點。二、結構及面板布置示意圖本設備為箱式結構，箱體為鋁合金機箱，所有電器元件均裝在骨架上，面板上有電源連接電纜，便于安裝和維修。本報警裝置電路簡單，性能可靠，具有計時、聲光同步報警功能。面板元件布置如下、原理圖附后。三、使用條件1.溫 度：0℃～40℃2.海拔高度：＜1000m3.相對溫度：＜85％4.工作場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和浸蝕性介質。四、使用方法1.按照試驗要求將操作箱、變壓器、被試品連接好。2.按照被試品正常試驗所需電流大小和耐壓時間，設定好過流繼電器（-KA）及時間繼電器（-KT）的動作值。3.插上電源插頭，將調壓器手柄旋到零位，綠燈（-HG）亮，可進行試驗操作，操作時不要靠近變壓器，以免發生危險。4.以上所有工作完成后，表示可以送電操作。按下啟動按鈕（-ST），一次主回路（-KM）吸合，調壓器受電。順時針旋轉調壓器手柄，調壓器升壓。此時零位燈（-HY）滅，工作指示燈（-HR）亮。密切注意電壓表（-PV）的指示，當升到被試品規定的耐壓值時，按下計時按鈕（-ST2）并注意被試品的情況。5.當耐壓計時到時，操作箱自動發出報警聲，此時應立即逆時針旋轉調壓器手柄至零位，按下停止按鈕（-SP）和計時按鈕（-ST2），紅燈滅，黃燈亮。試驗完畢。6.在升壓或耐壓近程中，如發生短路、閃絡、擊穿等過流時，過流繼電器（-KA）動作，切斷主回路。此時應將調壓器逆時針旋轉至零位。

大興安嶺試驗變壓器泄露試驗中限流電阻R1選擇在額定輸出電壓時，輸出端短路電流不超過高壓硅堆的整流。如電壓硅堆的整流電流為100mA時用于60kV的試驗裝置中，限流電阻按R1＝60/0.1＝600kΩ選擇。限流電阻還應具有足夠的容量和沿面放電距離。高壓濾波電容C1一般選擇在0.01~0.1μF，當被試品的電容量很大時，C1可省略不用。泄露試驗的操作及注意事項(1) 試驗前應先檢查被試品是否停電，接地放電，一切對外連線是否擦干凈。要嚴防將試驗電壓加到有人工作的部位上去。(2) 接好試驗裝置的接線后，應復查無誤后才可加壓。應特別注意檢查高壓設備及引線與地、與操作人員的距離，被試品的外殼是否可靠接地，要按規程中所規定的內容進行試驗。(3) 對于大電容量設備應緩慢升壓，防止被試品的充電電流燒壞微安表。必要時應分級加壓，分別讀取各級電壓下微安表的穩定讀數。(4) 試驗過程中，應密切監視被試品、試驗裝置、微安表，一旦發生擊穿、閃爍等異常現象應立即降壓，切斷電源，并查明原因，詳細記錄。(5) 試驗完畢，降壓，切斷電源后應將被試品及試驗裝置本身充分放電。

大興安嶺試驗變壓器尊敬的顧客感謝您購買本公司的產品。在您初次使用該產品前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的產品可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！免責聲明本手冊依據現有信息制作，其內容如有更改，恕不另行通知。本公司在編寫該手冊的時候已盡 努力保證其內容準確可靠，但本公司不對本手冊中的遺漏、不準確或錯誤導致的損失和損害承擔責任。讀者對象本手冊的讀者對象為本測試儀器試驗技術人員，以及配置和此儀器試驗臺的管理員。內容介紹本手冊詳細介紹了產品的安裝、測量、使用、保養等等。

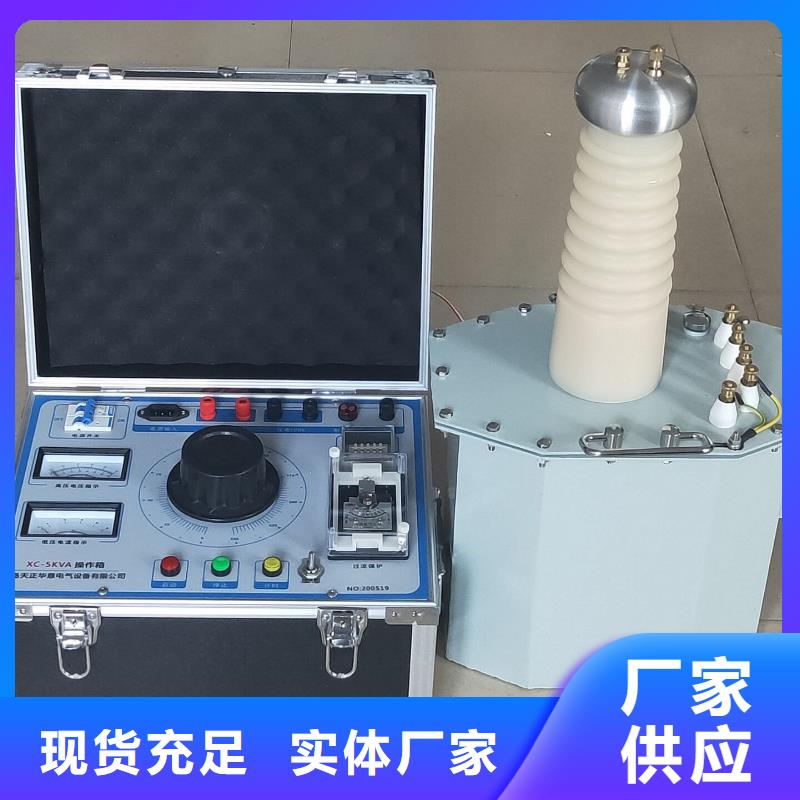

大興安嶺試驗變壓器注意事項（1）為了操作人員及儀器的，確保儀器接地良好。（2）試驗準備時接好地線，工作完畢時，拆除接地線。（3）接入儀器的電源要求能承受25A電流沖擊。（4）電源接入儀器面板的“電源輸入”端子，切勿接入其他接線端子，以免損壞設備。（5）儀器與變壓器連接時注意各個接線柱與試驗變壓器的一一準確連接，切勿將控制箱的輸出端接到試驗變壓器的儀表端子，以免損壞設備。（6）本設備的承受電流為25A，所以設定過流保護的電流值應不超過25A。（7）在通電情況下，不得插拔任何接線。（8）當在室外時，請勿將儀器長時間置于太陽下曝曬。2.3 測試準確度方面設備應緩慢升壓，保證設備顯示電壓及電流的準確性。2.4 操作方面（1）接線完畢后，應檢查一遍，看看是否有接線錯誤，接插件是否接觸良好。（2）測試過程中，如有打火，以及開機時無任何顯示等異常現象，應立即關閉緊急停止按鈕，并重新檢查接線。3、技術特征3.1 名稱和分類（1）名稱：5kVA操作箱。（2）環境組別：屬GB6587.1-86《電子測量?jī)x器環境試驗總綱》中的Ⅲ組儀器（即可在室外環境使用）。3.2 主機結構型式與尺寸（1）型式：一體化便攜式（2）外形尺寸：440mm×300mm×200mm（3）重量：15Kg（不含附件）3.3 使用電源（1）電壓：AC220V±10％（2）頻率：50Hz±1Hz3.4 使用環境要求（1）環境溫度：-10℃～40℃（2）相對濕度：≤80％3.5 性能（1）絕緣電阻：＞2MΩ（2）泄漏電流：＜3.5mA（3）介電強度：電源連線對機殼能承受1500V（50Hz有效值）1分鐘耐壓。3.6 測量精度本儀器電流測量精度等級為±5％本儀器電壓測量精度等級為±5％3.7 測試項目（1）輸出電壓：AC0～250V（2）輸出電流：AC0～25A

大興安嶺試驗變壓器干式高壓試驗變壓器一、概述試驗變壓器又稱升壓器，它是發供電設備、各種電工產品及絕緣工具材料抗電強度試驗的必備設備。我公司生產的干式試驗變壓器系列，徹底改變了老式試驗變壓器笨、大、重的落后狀況，且能在裝上我公司配套生產的高壓硅堆后能提供直流高壓試驗電源，配以控制箱（臺）、自動保護微安表、球隙等附屬設備，特別適用于現場測試，使繁重的工作變得方便、迅速、輕松靈活，效率大為提高。因此，深受電力系統和大型廠礦高壓試驗人員的歡迎。二、結構本系列產品，由于在設計構思、材質選擇及工藝流程都是全新的，所以在不降低性能的情況下，盡量減小體積減輕重量。本系列產品，利用先進的生產設備，采用線圈繞組環氧真空澆注及用優質冷軋硅鋼卷繞的CD型鐵芯，有效地削弱了漏磁，做直流耐壓試驗不需外接硅堆，只需將我公司配套的直流高壓硅堆旋裝在高壓端既可得到直流。三、工作原理本系列產品輸入電壓為200V接入配套的控制箱（臺），經自耦調壓器調節輸入電壓至試驗變壓器初級繞組（低壓），利用電磁感應原理，在次級繞組（高壓）按其與初級繞組匝數之比可獲得同等倍數的輸出高壓，從零伏連續可調到額定的值。在作直流耐壓及泄漏電流測試時，只要把高壓硅堆旋裝在高壓輸出端，即可取得直流高壓，其幅值是工頻高壓值的1.414倍。
