大興安嶺熱繼電器測試儀使用方便可靠，是SF6密度繼電器校驗的必備設備。15. 正宗交直流兩用電源AC220V/50Hz或DC24V（鋰電池供電24V/4.5AH ）16.校準壓力范圍大: 0～1.2MPa（超大量程設計）技 術 指 標 ?工作電壓：正宗交直流兩用電源AC220V/50Hz或DC24V（鋰電池供電24V/4.5AH），接入AC220V電源時儀器自動切斷鋰電池供電，以保護鋰電池延長其使用時間。?電量顯示：可顯示鋰電池電量百分比（當電量不足時提醒及時充電或應急用220V交流電源）?儀器功率：72W?儀器精度：0.2級?壓力顯示分辨率：0.001MPa?壓力校驗范圍：0～1.2MPa（超大量程設計）?環境溫度顯示分辨率：0.1C?環境溫度測量范圍：-50℃～150℃?工作濕度：90％RH?校驗對象：單報警、單閉鎖、單報警單閉鎖、單報警雙閉鎖?顯示方式：320X240圖形點陣單色液晶屏?操作方式：一鍵飛梭操作?通訊方式：USB接口（能上傳試驗數據到計算機，并自動生成報告）USB拷貝接口（可用U盤拷貝試驗數據）?打印機型：高速微型熱敏打印機?打印方式：漢字報表式打印?存儲容量：可同時存儲100次試驗結果?外形尺寸：375X270X240(mm)?SF6氣體密度顯示方式：被測環境下的壓力、20℃時的等效壓力。?儀器重量：6Kg?面板示意圖：

大興安嶺熱繼電器測試儀將減壓閥連接到儲氣瓶上，然后用進氣管道將減壓閥和儀器進氣口相連接。5.1.4用觸點信號線連接密度繼電器的各接點，另一端插入觸點信號。注意：黃色鱷魚夾連接密度控制器的閉鎖端子（接點一，黃色），紅色鱷魚夾連接密度控制器的報警端子（接點二，紅色），黑色鱷魚夾連接密度控制器的超壓端子（接點三，黑色），連接前請確保密度繼電器報警和閉鎖端子已經與其它電路斷開。5.1.5連線示意如下：觸點信號線 進氣管道測量管道 儀器面板5.2初始化界面。經過大約20秒的延時后進入系統主界面：按更換菜單選項，按OK鍵進入菜單，按F2刷新界面。5.3密度繼電器校驗5.3.1 密度繼電器接點狀態選擇按或、?鍵更換輸入域，按F1、F2增減數值，按OK鍵保存對應數值，按ESC鍵返回主界面。說明：1、接點狀態對應密度繼電器校驗初始狀態，如果校驗開始時接點閉合為常閉，接點開斷為常開。一般情況下，閉鎖、報警為常閉，超壓為常開。2、允許誤差與密度繼電器精度有關，一般數值為：精度等級＊2/100。5.3.2 設備編號和校驗員設置界面按、、?鍵更換輸入域，按F1、F2增減數值，按OK鍵保存對應數值，按ESC鍵返回主界面。說明：設備編號和校驗員編號不要大于600005.3.3 密度繼電器種類選擇按更換菜單選項，按OK鍵進入菜單，按F2刷新界面。5.3.4 校驗值設定按、、?鍵更換輸入域，按F1、F2增減數值，按OK鍵保存對應數值，按ESC鍵返回主界面。說明：設定值請參照密度繼電器銘牌。5.3.5 校驗項目選擇按更換菜單選項，按OK鍵進入菜單，按F2刷新界面。說明：1、進入校驗界面后，打開減壓閥總閥門，然后調節輸出壓力到0.75MPa，儀器進入自動檢驗過程。

<大興安嶺>天正華意電氣設備有限公司 SF6氣體密度繼電器校驗裝置上門服務 <大興安嶺>天正華意電氣設備有限公司

大興安嶺熱繼電器測試儀 接檢漏相端子：用配套試驗線連接被試驗的相如：A相2、接外殼或地端子：用來接地或接在檢漏繼電器的外殼上3、電源開關：用來關斷顯示電源，但不控制充電電源4、試驗/測阻開關：該開關彈起時自動測試并顯示可變電阻器的電阻值開關按下時液晶電阻表處于自保狀態自動斷開電阻測量用于檢漏試驗。5、大屏幕液晶電阻表：在試驗開關彈起狀態電阻表自動測量并顯示可變電阻的電阻值。6、可調電阻：旋轉電阻手柄可改變可調電阻的電阻值、如在測阻狀態可通過電阻表監視其阻值。7、充電指示：接通AC220電源時該燈點亮，自動對內置的充電電池充電，同時起電源指示作用。8、保險座：可對儀器起一定的保護作用。9、電源輸入插座：通過此處輸入AC220V電源。

大興安嶺熱繼電器測試儀為了能夠統一，習慣上常把20℃時SF6氣體的壓力作為其對應密度的代表值。所以，SF6氣體密度繼電器均以20℃時SF6氣體的壓力作為標度值。在現場校驗時，不同的環境溫度下，測量到的壓力值都要換算到其對應20℃時的標準壓力值，從而判斷該SF6氣體密度繼電器的性能。ZNPM型SF6氣體密度繼電器校驗儀對這個過程是自動完成的，既準確，又靈活方便。ZNPM型SF6密度繼電器校驗儀吸收國外產品先進經驗，可以采用其它氣體如N2、Air、O2、CO2等氣體替代SF6氣體進行測量，不存在使用SF6氣體造成的弊端如：SF6分解產物有劇毒、SF6氣體不環保、SF6氣體成本較高。2.校驗原理密閉在容器中的氣體壓力是隨著溫度的變化而變化的，為了有個統一標準進行比對，我們通常把20℃的相對壓力值作為標準值。就是在密度表校驗的時候根據壓力和溫度的對應關系轉換成20℃時的等效壓力值，從而再進行比較。市面上SF6密度繼電器有多種形式，從輸出接點看有單接點、雙接點和三接點等形式，包括閉鎖、報警、超壓，也有雙閉鎖類型，總結下來校驗類型如下：閉鎖回復值校驗（升壓，接點一）：在SF6密度繼電器指針為零位時，給繼電器緩慢勻速進行充氣，當SF6密度繼電器發出閉鎖動作時，記錄當時環境溫度下的壓力值，并轉換成20℃時的等效壓力值，此等效壓力值即為SF6密度繼電器的閉鎖回復值。報警回復值校驗（升壓，接點二）：給SF6密度繼電器緩慢勻速進行充氣

<大興安嶺>天正華意電氣設備有限公司 SF6氣體密度繼電器校驗裝置上門服務 <大興安嶺>天正華意電氣設備有限公司

大興安嶺熱繼電器測試儀設定檢測次數:確定選擇溫度模式:系統34.1選擇信號模式:單信號確定退出圖４在該界面中，首先設置“檢測次數”，有１、２、３三種選擇。該選項用于設置充放氣的循環次數。接下來的“選擇溫度模式”菜單用于選擇系統采集溫度的方式，有“系統”和“手動”兩個選項。“系統”是指由系統自帶的傳感器感測環境溫度；“手動”是指由用戶用紅外測試密度繼電器的內部溫度，然后手動輸入。溫度設置完成后進入“選擇信號模式”菜單。該菜單有三個選項，分別是“單信號”，“單閉鎖”和“雙閉鎖”。下面分別對三個選項進行詳細說明。單信號：選擇單信號時，只能有一個測試信號接入儀器，單報警、單閉鎖１和單閉鎖２任選其一，由物理連接決定，系統自動識別。單閉鎖：選擇單閉鎖時，系統有兩個測試信號接入儀器，其中必須有單報警，而單閉鎖１和單閉鎖２任選其一，此時系統同時測試兩個信號。雙閉鎖：選擇雙閉鎖時，三個信號必須同時接入系統，此時系統同時測試三個信號。設置完該界面的所有選項后進入主測試界面，如圖５所示。＊＊年＊＊月＊＊日報警回復值報警值Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000閉鎖回復值 閉鎖值1Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000閉鎖回復值2 閉鎖值2Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000準備完畢… 開始存儲打印退出圖５外界氣路均準備好以后，點擊“開始”，系統會按前面設定的檢測方式自動完成全部檢測。

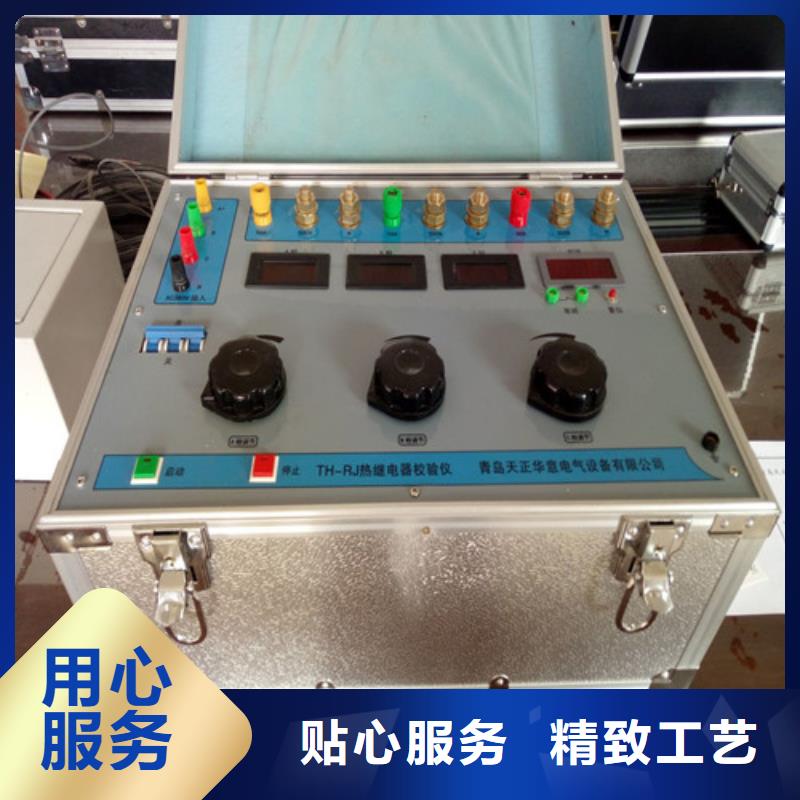

大興安嶺熱繼電器測試儀適用范圍 1、適用于各類型的低壓電動機保護器、熱繼電器測試。 2、測試電動機保護器在運行狀態下是否進行有效地保護。 3、適用于試驗室對低壓電動機保護裝置的試驗。 4、適用于生產電動機保護器廠家進行產品質量校驗、出廠試驗調試。 5、適用于各高校及科研機構的研發、試驗、教學本測試儀是公司收集全國各地用戶反饋信息及多年的實踐經驗研制而成的新一代測試儀器，主要用于對各種熱繼電器及電動機保護裝置進行整定、校驗。由于它設計合理，操作方便，輸出功率大，被廣泛用于電力系統、鐵路、石化、冶金和礦山等企業的電氣試驗現場。大興安嶺熱繼電器測試儀主要功能可長時間輸出0～50A或0～500A電流 可定制10000A可同步測試熱繼電器、熱電偶、電動機保護器的動作時間可同時串接若干只校驗，提高工作效率二、主要技術指標電源輸入：AC 380/220V 50Hz 三相四線額定功率： 1＊1KVA 3只儀表等級：0.5級輸出電流：3×50A或3×500A（電流0----10000A可定制）外形尺寸：520＊360＊270mm重量：30kg

<大興安嶺>天正華意電氣設備有限公司 SF6氣體密度繼電器校驗裝置上門服務 <大興安嶺>天正華意電氣設備有限公司

大興安嶺熱繼電器測試儀將減壓閥連接到儲氣瓶上，然后用進氣管道將減壓閥和儀器進氣口相連接。5.1.4用觸點信號線連接密度繼電器的各接點，另一端插入觸點信號。注意：黃色鱷魚夾連接密度控制器的閉鎖端子（接點一，黃色），紅色鱷魚夾連接密度控制器的報警端子（接點二，紅色），黑色鱷魚夾連接密度控制器的超壓端子（接點三，黑色），連接前請確保密度繼電器報警和閉鎖端子已經與其它電路斷開。5.1.5連線示意如下：觸點信號線 進氣管道測量管道 儀器面板5.2初始化界面。經過大約20秒的延時后進入系統主界面：按更換菜單選項，按OK鍵進入菜單，按F2刷新界面。5.3密度繼電器校驗5.3.1 密度繼電器接點狀態選擇按或、?鍵更換輸入域，按F1、F2增減數值，按OK鍵保存對應數值，按ESC鍵返回主界面。說明：1、接點狀態對應密度繼電器校驗初始狀態，如果校驗開始時接點閉合為常閉，接點開斷為常開。一般情況下，閉鎖、報警為常閉，超壓為常開。2、允許誤差與密度繼電器精度有關，一般數值為：精度等級＊2/100。5.3.2 設備編號和校驗員設置界面按、、?鍵更換輸入域，按F1、F2增減數值，按OK鍵保存對應數值，按ESC鍵返回主界面。說明：設備編號和校驗員編號不要大于600005.3.3 密度繼電器種類選擇按更換菜單選項，按OK鍵進入菜單，按F2刷新界面。5.3.4 校驗值設定按、、?鍵更換輸入域，按F1、F2增減數值，按OK鍵保存對應數值，按ESC鍵返回主界面。說明：設定值請參照密度繼電器銘牌。5.3.5 校驗項目選擇按更換菜單選項，按OK鍵進入菜單，按F2刷新界面。說明：1、進入校驗界面后，打開減壓閥總閥門，然后調節輸出壓力到0.75MPa，儀器進入自動檢驗過程。

大興安嶺熱繼電器測試儀我廠根據現場使用的信息反饋試驗成功了采用電壓變化來控制電秒表啟停：當按下試驗開關時電秒表啟表，檢漏繼電器動作后由于工作電壓的失去使電秒表停表，這樣就能測出檢漏繼電器的動作時間；電秒表停表后會鎖定試驗值直至下一次啟表信號的觸發，如按一下復位開關電秒表會復零，下一次時間測試時會從零開始計時；如不按復位開關所測時間是幾次動作時間的累加，這一點請試驗者務必注意！⑥、其他類型的各種檢漏繼電器可據實際的電壓等級，參考以上①～⑤項進行試驗和整定。在此不再累述。五、注意事項1、僅適用于井下中性點不直接接地的1140V及以下動力、照明、信號電網中的各類檢漏保護裝置的檢漏試驗。2、切記：請不要在地面供電系統做試驗。3、檢漏試驗時請確認試驗開關在彈起狀態。4、儀器出現問題時請致電：，請不要自行拆開。六、儀器配套1、TH-JL型檢漏繼電器校驗儀1臺2、大屏幕液晶數字式電阻表(內置) 1臺3、數字式毫秒計1臺4、配套試驗線1套5、說明書1份6、合格證 1份七、保修本儀器自出廠之日起三年保修，若非人為造成事故，免費維修；三年后酌收工本費。
