【交直流指示儀表檢定裝置】-【交直流指示儀表檢定裝置】品牌的詳細視頻已經上傳，通過視頻，您可以更深入地了解產品的功能和特點。
以下是:【交直流指示儀表檢定裝置】-【交直流指示儀表檢定裝置】品牌的圖文介紹
黑龍江大慶三相電能表校驗裝置綜合界面介紹為了方便用戶使用，在TH-30開機上電后，儀器將直接進入綜合測試界面。如圖2.4-1所示：圖2.4-1 綜合測試-校表設置“校表參數”模塊為校驗電能表的相關設置參數部分；左下方為當前接入的電壓電流測試信號的向量圖。“電參測量”模塊為當前接入的電壓、電流等各參數實時測量情況。“電表誤差”模塊顯示的是電表校驗的剩余脈沖數以及誤差值。“接線判別”模塊顯示當前接入的電壓、電流信號的接線情況。屏幕右方是本界面的功能按鍵，由于本儀器采用了觸摸屏技術，直接觸按相應功能按鍵可以進入相應界面。其中“數據管理”、“接線判別”、“諧波測試”、“波形顯示”、“主菜單”五項將切換到相應功能的其他界面。而“誤差測試”鍵，是 “綜合測試”界面進行電能表校驗的開始按鍵。
天正華意電氣設備(大慶市分公司)秉承“質量贏得顧客，信譽創造效益，真誠為客戶創造價值！”的經營理念，在競爭激烈的 互感器伏安特性測試儀行業中與您共同發展，共謀大業！
黑龍江大慶三相電能表校驗裝置 電表編號 — 人為輸入編號用于區分被試品結果，以便在查閱時不會將多組結果混淆，表號可為數字或字母，多輸入12位。輸入方式分為兩種：1)通過儀表鍵盤直接輸入。把光標移到電表編號選項，連按兩下確認鍵，進入鍵盤輸入狀態。2)通過掃描槍掃描條形碼輸入。 掃描槍為選配，通過串口與現場校驗儀連接。連接掃描槍，把光標移到電表編號選項，按下確認鍵進入掃描狀態，掃描槍掃描條形碼成功指示燈變綠，電表自動輸入編號。485規約 — 指進行RS485端口檢測時對被測表所執行的通訊規約版本進行選擇，包括二種：DL645-1997和DL645-2007兩種。設置時，先點擊下拉框展開所有選項，再點擊相應的選項進行選擇。485速率 — 指進行RS485端口檢測時對被測表所執行的通訊速率進行選擇，設置時，先點擊下拉框展開所有選項，再點擊相應的選項進行選擇。（3） 電氣測試界面圖五、電氣測試屏此屏顯示出當前測量的三相電壓幅值三相電壓電流之間的夾角三相有功功率數值、三相無功功率數值（相視在功率數值以及總有功功率、總無功功率、總視在功率、實測頻率、總功率因數。如果接線方式為三相三線時，電壓Ua表示Uab參量、Uc表示Ucb參量。當按下F4鍵時，此屏變換為顯示一次參量值，所顯示的數據都是根據PT變比和CT變比折算到互感器一次側的數值。按下F1鍵可鎖定當前顯示的數據，按F2鍵變為刷新狀態。（4） 電表校驗界面電表校驗屏如圖六所示，此屏分為四部分數據：誤差統計部分、當前誤差部分、輸入參數部分、測試參數部分；誤差統計部分：顯示出誤差1、誤差2、誤差3、誤差4、誤差5連續記錄的近五次誤差，平均誤差（近五次誤差的平均值），由近五次誤差計算得來的標準偏差估計值；當前誤差部分：顯示出算定的標準脈沖（此參量為內部計算用，用戶不需理解）、實測脈沖（此參量為內部計算用，用戶不需理解）、當前圈數、當前誤差（一次的誤差值）、累計電能；輸入參數部分：顯示出設置的PT變比和CT變比值，當前設定的電表常數、設置圈數、電表類型、輸入方式、電表編號；當誤差不正常時，首先要檢查輸入參數部分的設置是否正確，這些參數直接影響測試結果的準確性。校驗完成后，按【存儲】鍵可將測試結果以記錄的形式保存。

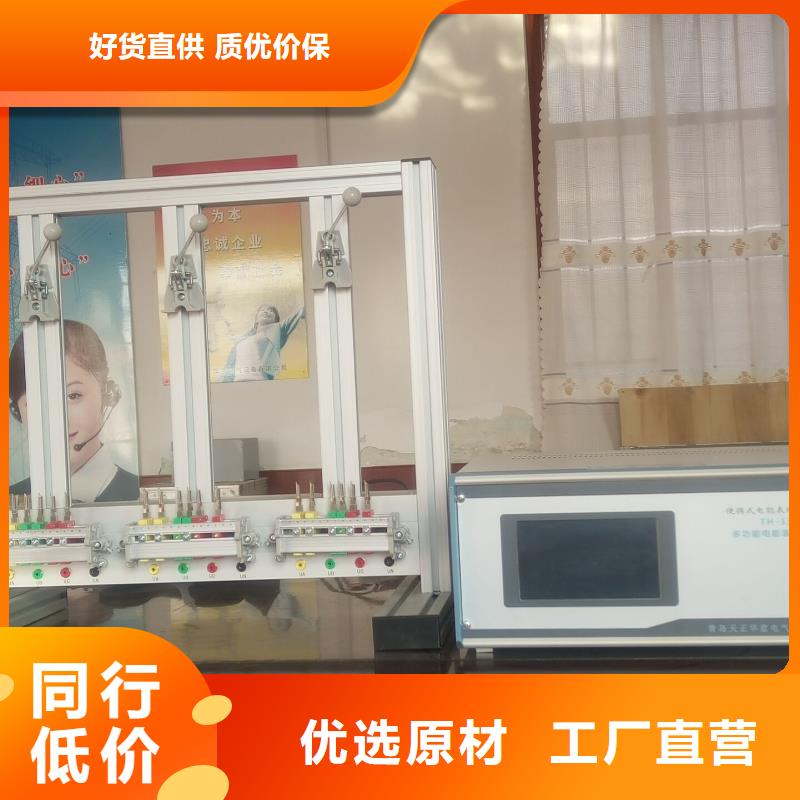

黑龍江大慶三相電能表校驗裝置數字合成正弦信號源輸出的三相電壓電流信號的相別、幅值、相位、頻率，均軟件可控。可由鍵盤或PC機控制實現電能表校驗所需的負載點要求。標準鎖相環電路和數/模轉換器的高穩定度直流參考基準保證了輸出正弦信號的長期穩定性。數字合成正弦信號源產生的電壓和電流標準正弦信號，分別通過各自的反饋補償調整電路送到電壓功放和電流功放進行功率放大。放大的正弦電壓信號經電壓輸出變壓器升壓后送到被校表和標準電能表。放大的正弦電流信號通過升流變壓器升流后由裝置的電流輸出端子輸出，串接標準表和各被校表電流線圈后回到升流器。輸出電壓、電流信號經電流、電壓反饋采樣互感器采樣，反饋回功放前級的反饋補償調整電路。裝置的監視表（或標準表）提供輸出實時監測。校驗裝置的軟硬件設計，使輸出電壓、電流、相位、頻率均具有滿意的設置精度和調節細度，并具有較高的輸出穩定度和較低的失真度。校驗裝置配置了由本公司自主開發的電能表校驗系統軟件，該軟件需在Windows XP操作系統環境下運行。軟件用菜單提示、視窗風格、功能強大，并提供多種檢驗報告打印格式供選擇。
