大慶地埋電纜管線探測儀電纜識別是為電力電纜工程師和電纜工人解決電纜識別的技術問題而設計的。可用于識別帶電電纜和停電電纜。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別時，可以在發射端預先標定10條電纜，再到遠端接收識別，大大節省工程人員往返標定操作時間，提高工作效率。電纜識別成功打√，非目標電纜打×，能快速自動識別目標電纜。該功能由信號發射機、接收機、信號發射鉗、連接測試線、柔性卡鉗和聽診器來配合實現。聽診器可在不方便使用卡鉗時使用。接地電阻測試使用精密4線法測量現場的接地電阻，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，自動識別干擾并選擇測量頻率，使干擾的影響小化。額定輸出電流6mA，測量范圍0.001Ω~2000Ω。功能由接收機和連接測試線來配合實現。絕緣電阻測試專用于試驗室或現場做絕緣測試。適用于測量各種絕緣材料的電阻值如變壓器、電機、電纜及電氣設備等的絕緣電阻。內嵌高精度微電流測量系統、數字升壓系統、自動放電電路等。額定輸出測試電壓范圍100V～2500V，絕緣電阻測量范圍0.01MΩ～2.50TΩ。功能由信號發射機和連接測試線來配合實現。信號發射機：用于管線路徑探測、電纜識別和絕緣電阻測試。該設備可通過直連輸出、卡鉗耦合、感應法等方式給目標電纜加上識別信號，該信號有640Hz、1280Hz、10kHz等6種不同的混合脈沖信號可供選擇。信號輸出功率10W，10檔可調，適應不同的應用環境，讓管線探測和電纜識別更加準確可靠。儀表內置大功能率可充鋰電池，自動阻抗匹配，全自動保護。發射機采用一體化專用工具箱式設計，其箱體能承受約200kg的壓力，主機5.4寸彩色L液晶顯示，實時動態顯示信號輸出狀況和電池使用情況。

大慶地埋電纜管線探測儀 管線儀 概述是一套高性能專用地下電纜路徑探測及識別儀，由信號發射機和接收機組成，可用于地下電纜及金屬管線的路徑探測、深度測量和管線普查，配合多種選配附件，可以進行性識別，以及管道絕緣破損和部分類型電纜故障的查找。主機 可選附件測深輔助傳感器發射卡鉗識別柔性卡鉗聽診器1kV查障升壓器A字架圖1-1-1 儀器外觀一、功能特點1.多種功能合一： 路徑探測 ＋ 電纜識別 ＋ A字架查障。2.彩屏羅盤顯示：透視地下管線一覽無余。3.超高靈敏度，2Hz超窄帶寬接收，高度抗干擾。4.跟蹤正誤提示：排除鄰近管線干擾。5.增強型測深：實時精準深度測量。6.測深輔助傳感器：信號畸變提醒。7.增強型無源探測：工頻＋射被動頻測，可同時顯示多條管線。8.無源探測頻譜分析：排除干擾頻率。9.高性能發射卡鉗：向運行電纜耦合信號。10.柔性卡鉗電纜性識別：方便且高度可靠，且能做電流測量。11.跨步電壓探測：對地絕緣破損查找。12.支持訂制頻率。13.大功率數字功放發射，全自動阻抗匹配，自動保護。14.發射機多種信號輸出方式：直連輸出、卡鉗耦合、輻射感應。15.發射/接收全數字化處理，穩定可靠。16.內置大容量鋰離子電池組，欠壓自動關機，長時間無操作自動關機。17.IP65高等級防護。

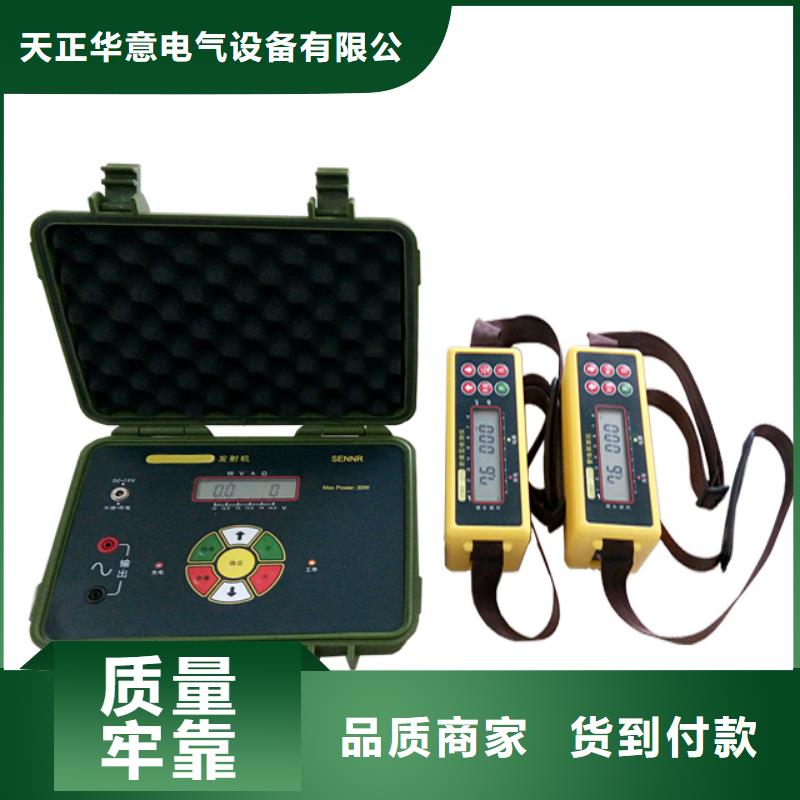

大慶地埋電纜管線探測儀 多功能電纜識別儀，又名電纜識別儀、帶電電纜識別儀、智能電纜識別儀是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別是從電纜兩端的操作開始的，必須保證電纜兩端的雙重編號準確無誤，本儀器設計采用了PSK技術，結合精準算法。無論現場工作人員的記憶多么可靠，都不能代替專業儀器的識別。本產品同時具有帶電電纜識別、停電電纜識別、交流電流測試、交流電壓測試功能，由發射機、發射電流鉗、接收機、接收柔性電流鉗等組成。發射機：帶電電纜識別、停電電纜識別時發射信號給目標電纜，內置大功能率可充鋰電池，發射機采用一體化專用工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，主機超大LCD實時顯示剩余電池電量，白色背光、發射信號動態指示，一目了然。發射鉗：帶電電纜識別時，發射鉗將發射機發出的信號耦合到目標電纜上，鉗口尺寸Φ120mm，發射鉗具有方向性，：采用脈沖電流原理，給電纜線芯注入脈沖編碼電流信號，該電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測、解碼、識別；因電流有方向性，所以檢測也具有方向性。接收機：為手持設備，3.5寸彩色液晶屏，內置高速微處理器，結合精準算法，對發射機的脈沖編碼電流信號進行識別并解碼，同時具有信號強度標定功能，顯示信號強度和檢測結果，精美直觀；彩色刻度條動態顯示，一目了然，電纜識別成功打√，非目標電纜打×，能快速自動識別目標電纜。同時可測試電壓量程為AC 0.00V～600V(50Hz/60Hz)，可測交流電流量程為AC 0.00A~5000A(50Hz/60Hz)，可測電流頻率45Hz～70Hz。柔性電流鉗：為洛氏線圈，具有的瞬態跟蹤能力，能快速識別發射機產生的脈沖編碼電流，適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm，可鉗Φ200mm以下的電纜，不必斷開被測線路，非接觸測量，快速。特別提示：本電纜識別儀同時具有帶電電纜識別及停電電纜識別功能，停電電纜識別時：嚴禁接入帶電電纜中。識別時，發射鉗、接收鉗不能混用，同時要保證輸入信號方向一致。

大慶地埋電纜管線探測儀注意：盡量使用接地釬，而不要直接用接地網！至少在電纜的對端必須用接地釬，接地釬還需要離開接地網一段距離，否則會在其他電纜上造成地線回流，影響探測效果。電流自發射機流經芯線，在電纜對端進入大地，流回近端返回發射機。這種接法接收機在地面探測時可以感應到很強的信號，信號特性比較明確，而且可以充分利用儀器的防誤跟蹤功能；信號在絕緣良好的芯線上流過，不會流到鄰近管線上，尤其不會流到交叉的金屬管道上，適于在復雜環境下的路徑查找。另外由于電纜接地，流經電纜的信號電壓很低，不容易對鄰線產生電容耦合，減少臨近管線的干擾。由于存在芯線和大地之間的分布電容，隨距離的增加，電流會有衰減。但若接地良好，電容電流很小，可以不予考慮。這種方法的缺點是需要將電纜兩端的接地線全部解開略顯繁瑣。

大慶地埋電纜管線探測儀卡鉗耦合法卡鉗耦合法適用于管線外露，但無法（或不允許）接觸其金屬部分，而且管線兩端都接地的情況（特別適用于電力電纜）。卡鉗耦合法發射信號的電路模型可以等效為變壓器：卡鉗的磁芯作為變壓器磁芯，卡鉗內部繞線為變壓器的初級，管線－大地回路等效為變壓器的次級（單匝），發射機提供初級電流，管線－大地間耦合產生次級電流。耦合電流的大小與回路電阻（主要是兩端的接地電阻）密切相關，電阻越小則電流越大，反之電阻越大電流越小，小到一定程度則無法進行正常探測。卡鉗耦合法發射信號的優點在于使用方便，無須和管線進行電氣連接，對管線的正常運行不會產生任何影響，而且能夠減少對其他管線的感應；缺點在于耦合出的電流小于直連法，尤其是要求管線兩端必須接地良好，有些管線不能滿足此要求。1、卡鉗連接將發射機附件連接線纜（兩端為紅色5芯插頭）的一端插入發射卡鉗插座，另一端插入發射機的輸出插座。 圖2-2-1 卡鉗法附件連接2、卡住管線將卡鉗卡住管線的裸露部分，如下圖所示： 圖2-2-2 卡鉗耦合法注意事項：?管線兩端必須接地，才會感應出信號。接地可以是連續接地（如不絕緣的管道），也可以是兩端接地（如高壓電力電纜的金屬鎧裝在兩端接地）。?管線不同分段之間，或管件和管道之間可能是絕緣的，如果絕緣則需設法將其電氣連接，否則不能使用卡鉗耦合法。?是否在管線上有效地感應出電流，只能通過接收機的探測效果來判斷，如果不能正常探測，則換用其它信號發射方法。?卡住管線時，確保卡鉗的鉗口完全閉合，并確保鉗口無異物、不生銹。

大慶地埋電纜管線探測儀界面介紹發射機開機狀態下，自動檢測連接的附件并工作在卡鉗模式，屏幕顯示如下：圖2-2-3 卡鉗耦合輸出界面顯示4、頻率選擇按頻率減小鍵 和頻率增大鍵 選擇發射頻率。共有五種頻率可供選擇：640Hz，1280Hz，8kHz，33kHz，82kHz。開機默認1280 Hz。卡鉗耦合法的頻率選擇方法和直連法相同。5、輸出功率調節按輸出減小鍵 和輸出增大鍵 調節輸出水平，共分10檔。使用卡鉗耦合到管線上的電流遠小于直連法，應盡量使用輸出水平。卡鉗耦合法無法顯示耦合到管線上的電壓和電流。三、輻射感應法當管線無外露點時，可以使用輻射感應法；在地面開挖前，需要探查地下有無管線時也可使用輻射法。發射機利用內置的輻射線圈向外輻射高頻電磁場（一次場），金屬管線－大地回路耦合出感生電流，感生電流再輻射電磁場（二次場），接收機接收二次場進行管線探測。優點：使用方便，無須接線，不和管線進行任何形式的電氣連接，特別適用于無外露點的管線探測，也是一種區域管線普查的手段。缺點：管線感應電流小于直連法和卡鉗法，適用于埋深較淺的管線，深度較大時效果變差；發射機下一定范圍內所有管線均能感應出信號，無法識別特定管線。1、發射機的放置使用輻射法時，發射機無須連接任何附件，發射機自動識別為“輻射”法。用于管線跟蹤時：在預計管線的上方，將發射機垂直放于地面，并且和預計的管線方向垂直。探測過程中需要和接收機配合，根據探測到的管線實際方向和位置進行調整，如右圖。 圖2-3-1 輻射感應法用于管線區域探查時：在需要探查的區域，由兩人操作，發射機和接收機間隔一定距離同步移動，并保持發射機和接收機的方向一致（詳見P28：輻射探查）。

大慶地埋電纜管線探測儀測深方法多:具有多種測深方法可任意可選并可相互驗證。1、雙水平線圈直讀法；2、單水平線圈80％法、50％法；3、45度法。(四)抗干擾性強1、觀測參數多: 既可測水平分量（）、垂直分量（）又可測水平梯度（）。2、發射功率大: 發射機輸出功率達10W且連續可調根據需要任意選擇。3、工作頻率多: 發射機頻率：128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz。接收機頻率：無線電、50Hz、100Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz。根據目標管線特征(材質、結構、埋深、長度等)、環境選擇合適的工作頻率。(五)操作簡便1、直觀: 采用圖形顯示器，能夠持續、實時顯示檢測過程中各種參數及信號強弱情況。2、自動: 測量深度時自動轉換到雙水平天線模式并自動調節接收機靈敏度，使測量信號達到，測深完畢自動恢復到測深前的工作模式。(六)連續工作時間長 使用成本低 發射機配備了大容量鋰電池組 一次充電 可滿足外業探測一個工作日供電需要 并可循環使用大大降低了檢測成本。（七）發射機交直流兩用正常情況下，如果發射機電池電量充足，就使用儀器內置的電池組供電。如果在使用過程中，發射機電池電量不足了，但檢測任務又沒有完成，則可以直接外接專用的電源適配器，儀器即可正常使用，而不必等儀器充足電再使用。

大慶地埋電纜管線探測儀電纜識別是為電力電纜工程師和電纜工人解決電纜識別的技術問題而設計的。可用于識別帶電電纜和停電電纜。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別時，可以在發射端預先標定10條電纜，再到遠端接收識別，大大節省工程人員往返標定操作時間，提高工作效率。電纜識別成功打√，非目標電纜打×，能快速自動識別目標電纜。該功能由信號發射機、接收機、信號發射鉗、連接測試線、柔性卡鉗和聽診器來配合實現。聽診器可在不方便使用卡鉗時使用。接地電阻測試使用精密4線法測量現場的接地電阻，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，自動識別干擾并選擇測量頻率，使干擾的影響小化。額定輸出電流6mA，測量范圍0.001Ω~2000Ω。功能由接收機和連接測試線來配合實現。絕緣電阻測試專用于試驗室或現場做絕緣測試。適用于測量各種絕緣材料的電阻值如變壓器、電機、電纜及電氣設備等的絕緣電阻。內嵌高精度微電流測量系統、數字升壓系統、自動放電電路等。額定輸出測試電壓范圍100V～2500V，絕緣電阻測量范圍0.01MΩ～2.50TΩ。功能由信號發射機和連接測試線來配合實現。信號發射機：用于管線路徑探測、電纜識別和絕緣電阻測試。該設備可通過直連輸出、卡鉗耦合、感應法等方式給目標電纜加上識別信號，該信號有640Hz、1280Hz、10kHz等6種不同的混合脈沖信號可供選擇。信號輸出功率10W，10檔可調，適應不同的應用環境，讓管線探測和電纜識別更加準確可靠。儀表內置大功能率可充鋰電池，自動阻抗匹配，全自動保護。發射機采用一體化專用工具箱式設計，其箱體能承受約200kg的壓力，主機5.4寸彩色L液晶顯示，實時動態顯示信號輸出狀況和電池使用情況。

大慶地埋電纜管線探測儀功能特點1.用于110kV及以下不同等級、不同截面、不同介質及各種材質的電力電纜的各類故障及電纜長度、波速，故障類型包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。2.工業級10.4寸彩色觸摸液晶屏顯示，菜單式操作和文字提示實現人機互動。3.采用高集成工控機，計算機控制、軟件操作；提供7種測試脈沖，保證了測量精度，滿足了長電纜足夠遠、短電纜無盲區的測試要求。4.故障自動搜索，距離自動顯示，雙游標移動可到0.1米，波形可任意壓縮、擴展，同屏隨機顯示幾個更接近標準的波形供你準確比較分析，提高測試精度，減少誤差。5.內置存儲/調出功能，可方便將數據及波形保存或調出重新分析。6.內置電源供電，在無電源環境中均可長時間使用。7.體積小、重量輕、使用方便，檢測故障成功率和測試精度高。8.在任何環境下性能穩定，不死機，信號采集高壓保護措施。
