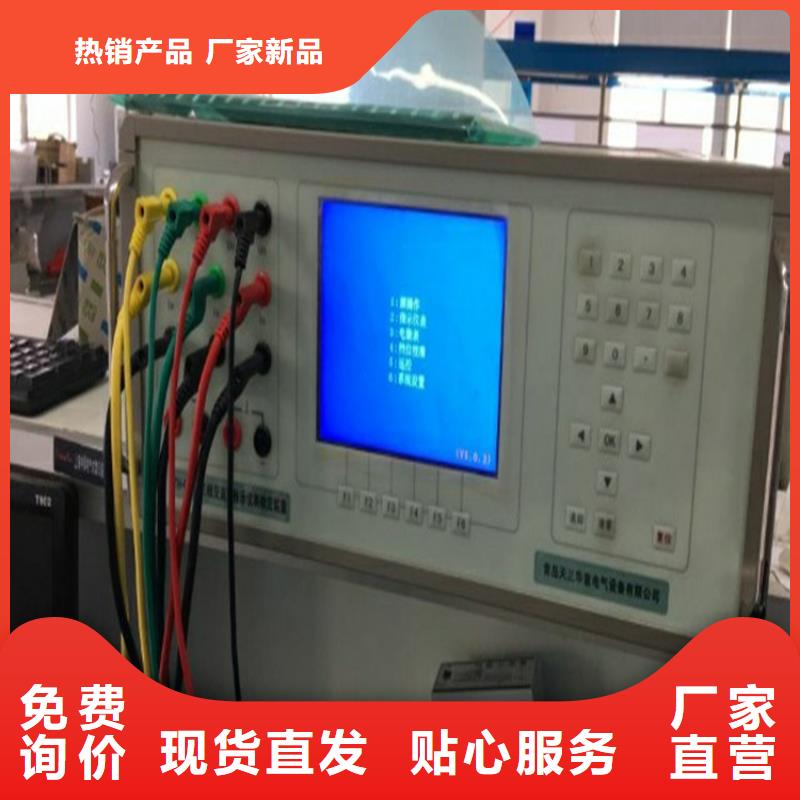

大慶交流采樣現場校驗儀 如需進行其它檔位、其它相別的源校準時，只要按“7”鍵切換到所需校的檔位，再按數字鍵“8”選擇其它相，選好后按本節A．2校準方法校準。檔　位 交流電壓檔位表校準在圖29界面中，按“9”鍵進入“交流電壓檔位表校準”界面如圖31。同樣通過數字鍵“7”選擇檔位；數字鍵“8”切換相別；數字鍵“9”可切換到交流電壓檔位“源校準”。其校準方法與源校準一樣。C 存儲每完成一檔的各相電壓檔位源、表校準后，先按“存儲”鍵再按“OK”鍵以確認新的校準系數。D 復位完成全部交流電壓和交流電流校準工作后，按“復位”鍵裝置進入開機初始狀態。只有按了“復位”鍵以后新的校準系數才起作用。如果未按“復位”鍵而按“返回鍵”退出檔位校準回到主菜單，又由主菜單進入源操作界面或校表界面，裝置將執行校準前的數據而不是校準后的數據。5．7. 2. 1. 2 交流電流校準在任意檔位校準界面中，按屏幕下方的“交流I”鍵即可進入“交流電流檔位源（表）校準”界面。交流電流校準也分為交流電流檔位“源校準”和交流電流檔位“表校準”。其校準操作與交流電壓校準方法一樣。5．7. 2. 1. 3 直流電壓校準直流電壓校準分為直流電壓檔位源零點校準、直流電壓檔位源滿度校準、直流電壓檔位表零點校準、直流電壓檔位表滿度校準。其中“直流電壓檔位表零點校準”、“直流電壓檔位表滿度校準”用于測量變送器輸出的內置標準表的校準。A 直流電壓檔位源零點校準A．1 在任意檔位校準界面中按“直流U”鍵，即可進入“直流電壓檔位源零點（表零點、源滿度、表滿度）校準”界面。可通過數字鍵“9”、“0”選擇“直流電壓源零點校準”界面如圖32。“8”鍵在此無效，因為直流只有一相輸出。

大慶交流采樣現場校驗儀 多功能電參數現場分析儀是通過在線檢測單相/三相電能表、計量裝置的綜合誤差從而初步判斷該裝置是否存在故障，并能準確找出故障點的綜合檢測儀器。該產品保留鉗型萬用表的外形，增加了多種電力系統專用功能，體積小，功能齊全，使用更方便。在使用本儀表前，請仔細閱讀使用說明書并請注意有關工作準則。二、工作準則使用注意事項2.1 當儀表或測試表筆外觀破損時，請不要使用。2.2 儀表只有和所配備的測試表筆一起使用才符合標準的要求。2.3 手握鉗表測量時，應將手指放在表身的護環后面。2.4 當屏幕顯示時，表示低電量，請及早更換電池，避免錯誤讀數。2.5 當長時間不使用時，請將電池取下，并避免存放于高溫高濕的地方。三、功能及特點3.1 電流回路測量均由高精度鉗型電流互感器完成。3.2 在線校驗單相電能表(帶CT或不帶CT)電表誤差。3.3 可在線用實測電能的瓦秒法檢測高壓和低壓單/三相電能表(帶CT或不帶CT)基本誤差及綜合誤差。3.4 在不停電，不改變計量回路接線的情況下檢測出計量裝的各種故障。3.5 測量電壓、電流、功率、相角、功率因數、頻率等多種電參量。3.6 實時測量低壓計量裝置的CT變比。

大慶交流采樣現場校驗儀三相多功能標準表產品概述三相多功能標準表其核心部分采用32位DSP和16位高速低功耗數模轉換器組成高精度工頻交流采集器。既可用做校驗裝置的標準表，又可用做測試校驗裝置的校驗儀。顯示器采用6.5寸TFT彩色液晶屏，圖表字符顯示清晰。裝置具有量程寬、精度高、工作穩定可靠、操作簡單的特點。主要功能及特點1． 可測量交流電壓、電流、有功功率、無功功率、頻率、相位和功率因數；2． 可測量電壓、電流諧波含量和波形失真度；3． 作為測量有功電能、無功電能標準時，輸出標準脈沖頻率可達2MHz；4． 可測量校驗裝置的電壓、電流、功率穩定度；5． 可測量校驗裝置的標準偏差估計值；6． 可測量校驗裝置的三相電壓對稱度、三相電流對稱度；7． 可測量校驗裝置安放被檢表位置的磁感應強度；8. 可測量直流電壓和直流電流（選項）；9． 變送器測量（選項）；10．設有RS-232接口，可由PC進行控制操作；11. 與交直流電表·變送器校驗臺配合，可組成一套高精度、高穩定度的0.05級三相交流電表測試系統。主要技術指標交流測量·電壓量程(V): 6.25、12.5、25、50、100、200、400、800，全自動切換，1000V； ·電流量程(A): 0.25、0.5、1、2.5、5、10、25、50、100，全自動切換；·電壓、電流、功率測量準確度 ±(0.03％RD＋0.02％RG)； ·電能測量準確度 ±0.05％；·標準脈沖輸出 ≤2MHz；·頻率測量范圍 45～65Hz；·頻率測量準確度 5×10-5；·相位測量誤差±0.02°；·功率因數測量誤差 ±0.0001；·諧波及失真度測量 諧波次數31次；諧波誤差

大慶交流采樣現場校驗儀 多功能電參數現場分析儀是通過在線檢測單相/三相電能表、計量裝置的綜合誤差從而初步判斷該裝置是否存在故障，并能準確找出故障點的綜合檢測儀器。該產品保留鉗型萬用表的外形，增加了多種電力系統專用功能，體積小，功能齊全，使用更方便。在使用本儀表前，請仔細閱讀使用說明書并請注意有關工作準則。二、工作準則使用注意事項2.1 當儀表或測試表筆外觀破損時，請不要使用。2.2 儀表只有和所配備的測試表筆一起使用才符合標準的要求。2.3 手握鉗表測量時，應將手指放在表身的護環后面。2.4 當屏幕顯示時，表示低電量，請及早更換電池，避免錯誤讀數。2.5 當長時間不使用時，請將電池取下，并避免存放于高溫高濕的地方。三、功能及特點3.1 電流回路測量均由高精度鉗型電流互感器完成。3.2 在線校驗單相電能表(帶CT或不帶CT)電表誤差。3.3 可在線用實測電能的瓦秒法檢測高壓和低壓單/三相電能表(帶CT或不帶CT)基本誤差及綜合誤差。3.4 在不停電，不改變計量回路接線的情況下檢測出計量裝的各種故障。3.5 測量電壓、電流、功率、相角、功率因數、頻率等多種電參量。3.6 實時測量低壓計量裝置的CT變比。

大慶交流采樣現場校驗儀當按下數字鍵【1】后，此頁面將自動翻頁。頁面顯示為：可根據菜單中提示按相應的數字鍵粗調或細調頻率值。按第四次【↑】鍵后頁面顯示為：開機默認相位為0°，操作方法同上。當按下數字鍵【1】后，此頁面將自動翻頁。頁面顯示為：可根據數字提示按相應的1－8數字鍵粗調或細調相位值。按第五次【↑】鍵后頁面顯示為：當按下數字鍵【0】后，此頁面將自動翻頁。頁面顯示為：可根據數字提示按相應的1－8數字鍵粗調或細調電流值。按第六次【↑】鍵后頁面顯示為：當按下數字鍵【0】后，此頁面將自動翻頁。頁面顯示為：可根據數字提示按相應的1－8數字鍵粗調或細調電壓值。指示儀表校表舉例：例1、校一塊0—7.5A，15分格直流電流表1、把被校表與本裝置后端的直流輸出連接，看主菜單選擇相應的校驗方式，按數字鍵【8】進入直流電流表校驗； 2、看子菜單顯示，選擇電流量程10A，按【↑】鍵將光標移至額定電流欄，按數字鍵【7】額定電流欄變為10A；（如圖所示）（進入直流后按【↓】鍵返回主菜單；）3、鍵入參數、分格：按【參數】鍵，光標移至被檢表額定電流欄按數字鍵【7】【 ? 】【5】【參數】鍵確認，完成被校表額定電流量程置入；按【分格】鍵光標移至總分格數欄，這時按數字鍵【1】【5】【分格】鍵確認，光標移至“分格”按【分格】鍵完成被校表各項參數置入；

大慶交流采樣現場校驗儀校準操作說明在主菜單（圖3）中，按鍵進入檔位校準菜單界面。共有7個選項交流UI自動校準 交流功率自動校準 檔位校準操作 4：檔位校準參數查詢 5：校準參數初始化 修改密碼 ：校表參數初始化其中“1：交流UI自動校準：交流功率自動校準”是用于裝置與本公司生產的標準表進行自動校準。檔位手動校準操作在校準子菜單界面中按數字鍵“3”，屏幕顯示“請輸入密碼輸入正確密碼（888888）按“OK”鍵屏幕顯示如圖29。界面初始處于“交流電壓檔位源校準顯示器下方有“交流U（交流電壓）交流（交流電流）“直流U”（直流電壓）、“直流I”（直流電流）“角度”（裝置自動切換角度為60°時的功率）等五個校準項目鍵和一個“存儲”功能鍵，按五個校準項目鍵即可進入對應校準單元。各檔交流電壓、交流電流的表校準了，也同時校準了功率因數為1.0時的功率、電能。校準了各檔的交流檔位表角度，即校準了其它功率因數點時的功率、電能。下面的說明用于完成：·各交流量程（檔位）的滿度值校準和角度（功率）校準；·各直流量程（檔位）的源零點值校準和源滿度值校準；·各直流量程（檔位）的表零點值校準和表滿度值校準；

大慶交流采樣現場校驗儀 3.7 顯示單三相相量圖，方便查找現場接線錯誤。3.8 可顯示電壓、電流的波形圖，方便進行1-24次諧波分析。3.9 體積小、重量輕，操作簡單。3.10 手動校驗單項電能表誤差，無需手動開關，使用確認功能鍵即可完成。3.11 使用中文液晶顯示，界面友好操作方便。四、技術性能4.1 整機精度1.0級4.2 電壓輸入范圍：2~600V鉗型電流互感器輸入范圍：鉗表0.2~350A4.3 相位測量范圍：0~359.9°4.4 工作電源；兩節1.5V 電池4.5 環境溫度：-20℃~ ＋55℃ 4.6 絕緣：a、電壓、電流輸入端對機殼的絕緣電阻≥100MΩb、工作電源輸入端對外殼之間承受工頻2KV（有效值）歷時1分鐘試驗。4.7 體積：長×高×寬 220×30×60（mm） 重量：0.2kg五、面板說明5.1 面板布置圖〔見附表1〕UA(紅)為電壓輸入回路火線端鈕UN(黑)為零線端鈕。鉗形互感器正面為電流流入方向L1。5.2 鍵盤說明5.2.1 【OFF】、【ON】鍵，當指向【ON】時，儀器開機；當指向【OFF】時關機。5.2.2【HOLD】鍵：當界面為測量參數時，按【HOLD】鍵可以鎖定該界面不再刷新，此時界面右上角出現“H”。5.2.3【F1】、【F2】、【F3】：儀器操作鍵。具體操作方法如下：①當界面上邊沒有任何提示，則默認為【F1】鍵為返回鍵，【F2】鍵為向下翻頁鍵，【F3】鍵為確認鍵。0 8 / 0 3 / 1 5 09 : 2 2 : 5 6 科遠公司電話 按【F3】鍵可以進入主菜單② 當界面顯示如下時，各鍵則代表它下面的提示。此時，按【F2】鍵↓，可以向下循環選擇進入子菜單，按【F1】鍵、可以返回上一級菜單，按【F3】鍵進入到所選中的功能菜單。

大慶交流采樣現場校驗儀 指示儀表校驗在主菜單（圖3）中，按“2”鍵進入指示儀表檢測子菜單如圖10。5. 4. 1 交流指示儀表半自動檢測在指示儀表檢測子菜單（圖10）中按“1”后，進入“交流電壓表參數輸入”界面，顯示如圖11。圖的上半部（輸出檢測）顯示內置“標準表”所測得的各相電壓、電流、功率、功率因數（或角度）和總的有功功率、無功功率、頻率、功率因數及裝置當前的電壓檔位、電流檔位、接線方式；圖的中部是用于輸入當前類型被檢儀表參數的地方；圖下方的“電壓”、“電流”、“功率”、“因數”、“頻率”是指被檢儀表的五種類型，按其對應鍵后，可輸入當前類型被檢儀表的參數和進行半自動檢測。裝置在開機或復位后，參數輸入界面中會自動顯示上一次所輸入被檢儀表的參數，有利于校多塊同參數的表。若在“交流XX表參數輸入”（XX會隨按圖下方五種表的類型對應鍵而相應改變）界面里有不正常顯示時，請按“返回”鍵，可在指示儀表檢測子菜單（圖10）中按“4”（4:交流指示儀表初始化）后，使其回到初始狀態，恢復顯示正常。

大慶交流采樣現場校驗儀 說明：前面板輸出端子均為交流輸出；后面板輸出端子均為直流輸出及75mV以下，1mA以下，專用端子。面板上6個電位器為三相電壓、三相電流手動細調。七、鍵盤布置見圖：（見附圖2）鍵盤各按鍵功能說明：1、數字鍵：【0】—【9】為數字鍵，可配合【電壓】、【電流】、【頻率】、相位】鍵使用等到相應的輸出，可配合【存貯】、【表號】、【查詢】鍵使用得到所需調出的校表數據，可配合【分格】、【變比】、【參數】鍵使用輸入校表數據，可配合液晶顯示窗口的主菜單、子菜單提供相應的支持。2、 功能鍵：【 ? 】1、可配合數字鍵作為小數點使用；2、可在有變比的表校驗時改變KW為MW的單位例如輸入額定功率為30Mvar功率置入為按【參數】【 3 】【 0 】【參數】鍵，按【 ? 】鍵改變單位；【變比】有變比的表校驗時，按【變比】鍵.置入方式為按【變比】鍵，光標移至PT欄按數字鍵置入電壓變比，再按【變比】鍵確認光標移至CT欄，同樣按數字鍵置入電流變比，按【變比】鍵確認；【校驗】為校表命令的執行鍵；【參數】可配合數字鍵輸入相應被校表常數；【存貯】1、用于存貯被校表數據如需存貯被校表數據，校完表后按“存儲→相應的序號”如校完第三塊表需存貯，則操作步驟如下：按“【存儲】、【 3 】”鍵，則被校表數據存在第三塊表內；2、可配合其它鍵用于軟件修正標準表數據操作 詳情請見附頁中TH-3020多功能校準儀面板修正方法【計算/打印】校儀表時每按一次計算一次誤差，為打印被試表的校驗結果；【電壓】配合數字鍵使用，是所輸入數字幅值電壓的執行鍵?！倦娏鳌颗浜蠑底宙I使用，是所輸入數字幅值電流的執行鍵?！绢l率】配合數字鍵使用，是所輸入數字幅值頻率的執行鍵?！鞠辔弧颗浜蠑底宙I使用，是所輸入數字幅值相位的執行鍵。【查詢】配合數字鍵及【表號】鍵使用，可用于查詢已存入的被校表數據；如需查詢第三塊表的數據，步驟如下：按“【查詢】→【 3 】（被查詢表的序號）→【表號】”鍵，菜單則顯示第三塊表數據。

大慶交流采樣現場校驗儀 3.7 顯示單三相相量圖，方便查找現場接線錯誤。3.8 可顯示電壓、電流的波形圖，方便進行1-24次諧波分析。3.9 體積小、重量輕，操作簡單。3.10 手動校驗單項電能表誤差，無需手動開關，使用確認功能鍵即可完成。3.11 使用中文液晶顯示，界面友好操作方便。四、技術性能4.1 整機精度1.0級4.2 電壓輸入范圍：2~600V鉗型電流互感器輸入范圍：鉗表0.2~350A4.3 相位測量范圍：0~359.9°4.4 工作電源；兩節1.5V 電池4.5 環境溫度：-20℃~ ＋55℃ 4.6 絕緣：a、電壓、電流輸入端對機殼的絕緣電阻≥100MΩb、工作電源輸入端對外殼之間承受工頻2KV（有效值）歷時1分鐘試驗。4.7 體積：長×高×寬 220×30×60（mm） 重量：0.2kg五、面板說明5.1 面板布置圖〔見附表1〕UA(紅)為電壓輸入回路火線端鈕UN(黑)為零線端鈕。鉗形互感器正面為電流流入方向L1。5.2 鍵盤說明5.2.1 【OFF】、【ON】鍵，當指向【ON】時，儀器開機；當指向【OFF】時關機。5.2.2【HOLD】鍵：當界面為測量參數時，按【HOLD】鍵可以鎖定該界面不再刷新，此時界面右上角出現“H”。5.2.3【F1】、【F2】、【F3】：儀器操作鍵。具體操作方法如下：①當界面上邊沒有任何提示，則默認為【F1】鍵為返回鍵，【F2】鍵為向下翻頁鍵，【F3】鍵為確認鍵。0 8 / 0 3 / 1 5 09 : 2 2 : 5 6 科遠公司電話 按【F3】鍵可以進入主菜單② 當界面顯示如下時，各鍵則代表它下面的提示。此時，按【F2】鍵↓，可以向下循環選擇進入子菜單，按【F1】鍵、可以返回上一級菜單，按【F3】鍵進入到所選中的功能菜單。
