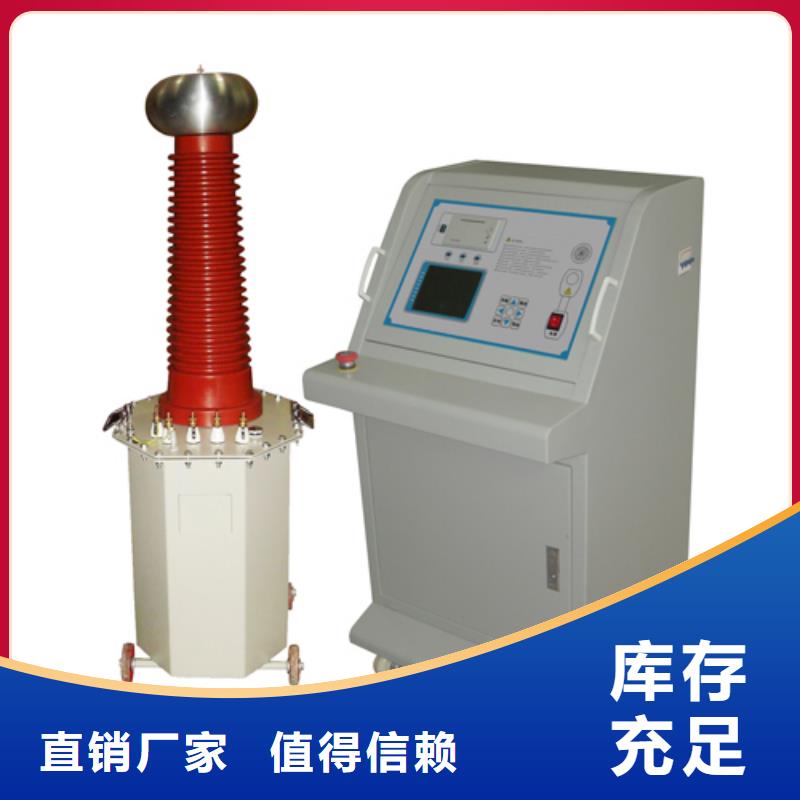

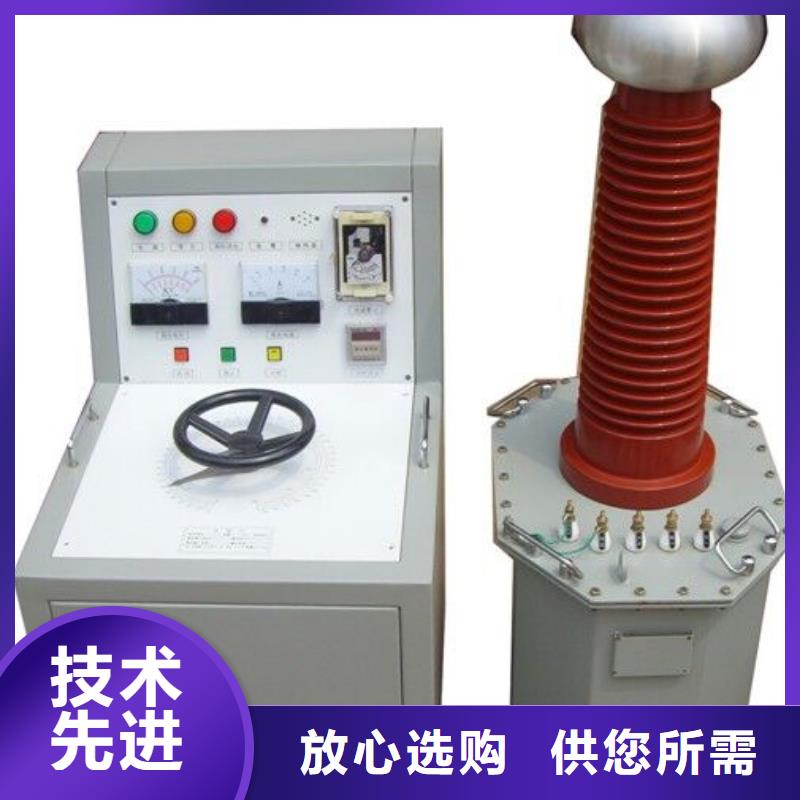

大慶充氣式試驗變壓器

大慶試驗變壓器衷心感謝您選用了本公司的產品。您因此將獲得本公司的技術支持和服務保障。關于本用戶手冊● 本用戶手冊適用于TH-10KVA/200KV充氣式試驗變壓器。● 當您在使用本產品前，請仔細閱讀本用戶手冊并妥善保存以備今后參考之用。● 如果您在使用本產品的過程中有疑問或困難，請及時與本公司聯系。● 本用戶手冊的解釋權歸屬我公司，本公司將保留對用戶手冊的更改。額定容量：10KVA 輸入電壓：200V 輸入電流：50A 輸出電壓：200KV 輸出電流：50mA 儀表電壓：100V一、概述試驗變壓器是電力設備檢測及性試驗所必備的試驗設備。隨著我國電力工業的發展，對試驗變壓器的電壓等級要求也越來越高，而傳統的油浸式試驗變壓器，無論在體積上和重量上還是在性能上都越來越不能滿足現場工作的要求。隨著我國基礎科學研究的進步，新材料，新工藝的應用，把新的介質六氟化硫氣體推向了電力設備的應用領域。由于六氟化硫氣體優良的絕緣性能和滅弧性能，及不燃性，使得它作為新的絕緣介質得到廣泛的應用。我公司經過多年的努力，研究成功了充氣式輕型試驗變壓器，本系列產品與傳統的油浸式輕型試驗變壓器相比，重量上減輕了20％－60％（視電壓及容量等級而定），而且無油污染，單臺試驗變壓器的電壓等級可達300KV。由于采用了新的生產工藝，產品的技術性能有較大的提高，特別適用于現場工作及頻繁移動的工作條件下使用

大慶試驗變壓器 試驗變壓器串級獲得更高電壓的接線原理見圖5。串級高壓試驗變壓器有很大的優越性，因?yàn)檎麄€(gè)試驗裝置由幾臺單臺試驗變壓器組成，單臺試驗變壓器容量小、電壓低、重量輕，便于運輸和安裝。它既然可串接成高出幾倍的單臺試驗變壓器輸出電壓組合使用，又可分開成幾套單臺試驗變壓器單獨使用。 5kVA/50kV無局放SF6工頻耐壓試驗裝置一、設備適用范圍本套設備主要用于互感器、電力變壓器、高壓斷路器、耦合電容器、電容套管、開關等試品進行工頻耐壓、局部放電及其他科學試驗研究。以下配置圖片供參考數顯控制箱＋模擬式局放儀二、方案編寫說明本方案采用充氣式無局放試驗變壓器做為高壓電源，經過隔離濾波裝置，取得較為純凈的高壓電源，然后經無局放耦合電容器取得高壓電路中的脈沖信號經局放儀檢測被試品的局放量。三、使用條件海拔高度≤3000m環境溫度－15℃～＋40℃日溫差 ≤25℃空氣相對濕度： ≤90％（20℃）耐地震能力:≤8級地面水平加速度3.0m/s2、地面垂直加速度1.5m/s2電源電壓的波形為實際正弦波波形畸變率＜3％設有一可靠接地點接地電阻＜0.5Ω安裝地點:戶內

大慶試驗變壓器公司簡介：我公司是一家專業從事電氣技術研究、電器校驗臺制作、儀器儀表開發、微型計算機技術應用的高新技術企業，公司自創辦以來，采用先進的管理方式，注重新產品的開發和高新技術的應用，公司秉承：以誠為本，以質為本的經營理念，所生產的產品一直以的品質和的售后服務而享譽業內。非常感謝貴公司的垂詢，以下是根據貴公司現有需求，結合相關規定整理的一份設備方案及報價：主要技術要求（1）、試驗臺適用于試驗電流為交流3200A、直流400A以下的斷路器熱脫扣性能的測試和整定。試驗臺提供兩路分別可調，彼此獨立的交、直流電源，可完成額定電流0-50A單相及額定值0-240A三相斷路器的性能測試，可檢測斷路器1-7倍額定電流下的動作時間值，試驗電流可任意調節，具有自動斷電保護功能（2）電源輸入：AC380V±5％ 50Hz 30kVA（3）測試方式：手動接線，單極測試，對3P斷路器需3級依次測試，（4）測試參數：A、交流測試：斷路器額定電流AC（1?2）倍延時過載測試，單相AC（1?600）A/（0?4）V，單次測試電流持續輸出時間≧30分鐘，電流分辨率0.1A 輸出精度1％，時間分辨率1秒斷路器額定電流AC 所有電氣采集參數均為實時抓取，根據預設測試范圍自動判斷結果，自動生成數據表，連接打印機后手動選擇打印（設備中含打印機）（5）、控制與顯示：試驗臺采用工控機（訊研）、顯示器(AOC 21寸）控制、PLC、電子式恒流電源綜合控制，可測試斷路器的脫扣時間、脫扣電流、接觸電阻，具有試驗數據采集、顯示、儲存、查詢、統計、打印功能。（6）、所有測試電流引出排位置安裝防護門，與測試流程連鎖控制，安裝試驗狀態指示燈、醒目的提示標識，設備帶有完善的漏電保護裝置，有可靠的過流、過壓、短路保護。（7）、所有大電流以銅排形式引出，配連接導線及被測品接入紫銅端子1套，（8）、試驗臺出廠時提供有我方公司內部檢驗報告（該報告僅用于我方出廠檢驗及需方參考），需方后期使用時如需對設備進行定期檢驗，需采用相關專用測量儀器檢驗進行實測，我方提供測量方式文字方案

大慶試驗變壓器.結構：1、SF6系列產品其設計構思，材質選擇及工藝流程都是全新的。因此不僅體積小、重量輕、外形美、而且各項技術指標都達到了＞標準要求。SF6系列產品采用優質冷軋DQ－151取向硅鋼片疊成多級圓柱框形鐵芯，在特制的高強度絕緣筒上用QZ型導線直接連續繞制高壓塔式線圈。外殼是適形尺寸，內充入SF６氣體。2、SF6（Z）產品與ZSSB產品的不同在于將高壓整流硅堆裝外置SF6是工頻高壓交流輸出還是高壓直流輸出。SF6（C）產品與ZSSB產品的不同在于套管內結三、型號含義：Z C B （Z） 額定輸出電壓KV額定容量Z交直流、串級充氣式單相試驗變壓器四、工作原理：把電源輸入有過流自動脫扣及防止突發加壓的零位連鎖裝置的操作箱，經自耦調壓器調節電壓輸入ZSSB試驗變壓器初級繞組，根據電磁感應原理，在次級(高壓)繞組按其與初級繞組匝數之比可獲得同等倍數的電壓幅值－工頻高壓。此工頻高經高壓硅堆整流及穩壓電容器濾波可取得直流高壓，其幅值是工頻高壓有效值的２倍。

大慶試驗變壓器全自動變壓器操作箱，是根據行業試驗標準而設計的試驗設備，其可靠、功能強大、使用方便、維護簡單。主要用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。該系列產品是電力運行相關部門、電工電器制造企業、冶金、煤礦、電氣化鐵路相關部門、科研單位及高等院校等需要耐壓試驗設備的產品。產品特點● 電壓、電流、時間、狀態信息及提示信息等數據4.7尺大屏液晶顯示，讀數清晰、直觀；● 全中文界面，操作簡單明了，可適應多種應用場合；● 輕觸式按鍵操作，所有功能均可通過按鍵設定，提高了產品的性、可靠性；● 全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制(此功能帶密碼保護)；● 按鍵直接設定試驗變壓器變比(此功能帶密碼保護)，在連接不同電壓等級的試驗器時，應用靈活自如，真正做到一個控制臺/箱可與多臺變壓器相互配套使用； ● 狀態提醒功能，全中文引導式操作，即使在無說明書的情況下亦可熟練操控；● 試驗過程中，屏上有閃爍的高壓符號顯示，時刻提醒操作人員注意；● 試驗結果顯示功能，可自動判斷試驗結果（試驗通過或試驗失敗），并能可靠記錄試品過電流、閃絡或擊穿時的電壓；● 試驗結果聲音報警功能，試驗通過或試驗失敗時，設備會發出不同的報警聲音，試驗人員可直接由報警聲音辨認試驗的結果；● 暫停功能，自動控制時，此功能可做到在任意點實現升壓或降壓的暫停，暫停時間可由試驗人員靈活掌握，方便觀察試品狀態；（手動控制臺/箱無此功能）● 自動計時功能。自動控制時，當電壓自動上升至設定值時，設備自動開始計時，當計時時間到，顯示試驗結果，設備自動回到零位；（手動控制臺/箱無此功能）● 手動計時功能，手動控制時，計時器可手動啟動，當耐壓時間到，設備自動回到零位（僅臺式設備有此功能）； ● 手動控制模式，此模式類似于傳統的電動升/降壓方式，上升/下降由按鈕控制，設備自動判斷上/下限位，有過電壓保護；● 升壓速度智能控制，當電壓達到目標電壓80％時，升壓速度會自動減慢，當達到目標電壓90％時，升壓速度進一步減慢；● 采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強。

大慶試驗變壓器工頻耐壓試驗中限流電阻R1應根據試驗變壓器的額定容量來選擇。如高壓側額定輸出電流在100~300mA時，可取0.5~1Ω/V(試驗電壓)；高壓側額定輸出電流為1A以上時，可取1Ω/V(試驗電壓)。常用水電阻作為限流電阻，管子長度可按150kV/m考慮，管子粗細應具有足夠的熱容量(水阻液配制方法：用蒸餾水加入適量硫酸銅配制成各種不同的阻值)。球間隙及保護電阻：當電壓超過球間隙整定值時(一般取試驗電壓的110％~120％)，球間隙放電，對被試品起到保護作用。球間隙保護電阻可按1Ω/V(試驗電壓)選取。在工頻耐壓試驗中，低電壓側測量電壓(儀表電壓)不是非常準確的，其原因是由于試驗變壓器存在著漏抗，在這個漏抗上必然存在著壓降或容升，使試品上的電壓低于或高于低壓側測量電壓表上反映出來的電壓。工頻耐壓試驗時，被試品上的電壓高于試驗變壓器的輸出電壓，也就是所謂容升現象。感應耐壓試驗時，試驗變壓器的漏抗必然存在著壓降。為了準確測量被試品上所施加的電壓，因此常在高壓側接入FRC阻容分壓器來測量電壓(見圖6)。工頻耐壓試驗操作注意事項(1) 試驗人員應做好分工，明確相互間聯系方法。并有專門人監護現場及觀察試品狀態。(2) 被試品應先清掃干凈，并干燥，以免損壞被試品和試驗帶來的誤差。(3) 對于大型試驗，一般都應先進行空升試驗。即不接試品時升壓至試驗電壓，校對各種表計，調整球間隙。(4)升壓速度不能太快，并必須防止突然加壓。例如調壓器不在零位時突然合閘。也不能突然切斷電源，一般應在調壓器降至零位時拉閘。(5) 當電壓升至試驗電壓時，開始計時，到1min后，迅速降壓到1/3試驗電壓以下時，才能拉開電源。(6) 在升壓或耐壓試驗過程中，如發現下列不正常情況時，應立即降壓，切斷電源。停止試驗并查明原因：①電壓表指針擺動很大；②發現絕緣燒焦或冒煙；③被試品內有不正常的聲音。(7) 耐壓試驗前后應測量絕緣電阻，檢查絕緣情況。

大慶試驗變壓器尊敬的顧客感謝您購買本公司的產品。在您初次使用該產品前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的產品可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！免責聲明本手冊依據現有信息制作，其內容如有更改，恕不另行通知。本公司在編寫該手冊的時候已盡努力保證其內容準確可靠，但本公司不對本手冊中的遺漏、不準確或錯誤導致的損失和損害承擔責任。讀者對象本手冊的讀者對象為本測試儀器試驗技術人員，以及配置和此儀器試驗臺的管理員。內容介紹本手冊詳細介紹了產品的安裝、測量、使用、保養等等。慎重保證本公司生產的產品，在發貨之日起一個月內，如產品出現缺陷，實行包換。一年內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其他產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。防止火災或人身傷害：使用適當?shù)碾娫淳€。只可使用本產品專用、并且符合本產品規格的電源線。

大慶試驗變壓器 試驗變壓器串級獲得更高電壓的接線原理見圖5。串級高壓試驗變壓器有很大的優越性，因?yàn)檎麄€(gè)試驗裝置由幾臺單臺試驗變壓器組成，單臺試驗變壓器容量小、電壓低、重量輕，便于運輸和安裝。它既然可串接成高出幾倍的單臺試驗變壓器輸出電壓組合使用，又可分開成幾套單臺試驗變壓器單獨使用。 5kVA/50kV無局放SF6工頻耐壓試驗裝置一、設備適用范圍本套設備主要用于互感器、電力變壓器、高壓斷路器、耦合電容器、電容套管、開關等試品進行工頻耐壓、局部放電及其他科學試驗研究。以下配置圖片供參考數顯控制箱＋模擬式局放儀二、方案編寫說明本方案采用充氣式無局放試驗變壓器做為高壓電源，經過隔離濾波裝置，取得較為純凈的高壓電源，然后經無局放耦合電容器取得高壓電路中的脈沖信號經局放儀檢測被試品的局放量。三、使用條件海拔高度≤3000m環境溫度－15℃～＋40℃日溫差 ≤25℃空氣相對濕度： ≤90％（20℃）耐地震能力:≤8級地面水平加速度3.0m/s2、地面垂直加速度1.5m/s2電源電壓的波形為實際正弦波波形畸變率＜3％設有一可靠接地點接地電阻＜0.5Ω安裝地點:戶內
