大慶戶外隔離開關觸頭壓力測試儀 <大慶>天正華意電氣設備有限公司

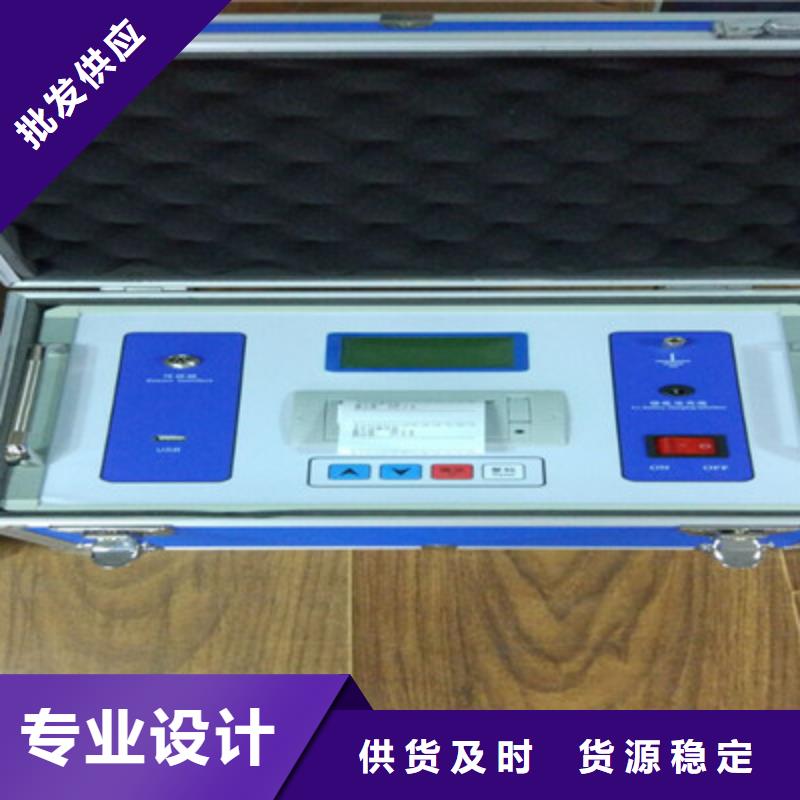

大慶觸指壓力測試儀操作顯示窗：數據操作顯示，人機交互界面；打印機：打印測量的數據或者歷史數據；接地柱：測量時就近接大地；USB：連接 U盤，可以讀取存儲測量的數據；三、技術特性3.1主要功能1)壓力測量功能a)支持多種規格梅花觸頭的壓力的測量。2)液晶顯示功能a)支持測量結果數值顯示，可以通過按鍵進行界面切換。3)觸摸按鍵設置功能a)具有參數設置、傳感器標定置零、報警設置、系統設置等功能。b)各項設置參數均可通過屏幕查看。4)存儲記錄功能a)測量數據值記錄b)以FAT32文件格式存儲5)標定功能a)支持用戶標定置零功能6)報警功能a)當測量值超過設定報警限值時，蜂鳴器報警（可升級語音報警）；7)時鐘功能a)內置高精度實時時鐘功能，可進行日期及時間校準8)數據上傳功能a)具備U盤接口，支持測量數據拷貝到上位機。9)電源管理功能a)電池充電功能，內置電池、帶適配器電源接口。具有充放電指示、電池電量顯示功能3.2主要參數1)測量范圍：a)壓力范圍：≤1000Nb)測量直徑：33mm～107mm 大于107mm（可定制）2)支持觸頭型號：D35、D49、D55、D79、D1093)測量誤差度：≤1％4)測量結果能夠以 “N”、“kN”、“g”、“kg”等單位顯示，可以進行切換.5)采用7寸彩色液晶屏。6)按鍵采用輕觸機械按鍵。7)采用內置TF卡存儲海量的數據，文件以FAT32格式存儲8)用戶可以一鍵置零操作。9)報警功能設置范圍0-1000N10)時鐘日期設置范圍：1980年1月1日 00時00分00秒-2099年12月31日00時00分00秒；11)內置電源工作時間：≥6小時12)充電口電壓：12.6V3.3、尺寸及重量主機重量：＜3kg 主機尺寸：330mm ＊ 280mm＊170mm

大慶觸指壓力測試儀試驗時由專人用萬用表監視自投跳合閘輸出壓板電壓。動作方式（2）：手動跳開模擬斷路器A相開關，模擬主保護4DL、1DL，備自投裝置延時S2自動投入3DL，可用1DL2-1起表，3DL2-1停表，測量時間。試驗時由專人用萬用表監視自投跳合閘輸出壓板電壓。（2）兩臺變壓器單母分段運行的備自投方式正常運行時1DL、3DL、4DL合閘狀態，2DL、5DL分閘狀態（或2DL、3DL、5DL合閘狀態，1DL、4DL分閘狀態）模擬開關A相對應1DL，B相對應2DL，C相對應5DL試驗接線如下圖：動作方式（1）：手動拉開K開關，模擬甲線失壓，備自投裝置判斷兩段母線均失壓，1DL無流。延時S1將自動斷開運行斷路器1DL，然后再投入2DL、5DL。可用K開關起表，1DL2-1或2DL2-1停表，測量時間。試驗時由專人用萬用表監視自投跳合閘輸出壓板電壓。動作方式（2）：手動跳開模擬斷路器A相開關，模擬主保護跳開4DL、1DL，備自投裝置延時S2自動投入2DL、5DL，可用1DL2-1起表，2DL2-1停表，測量時間。

<大慶>天正華意電氣設備有限公司 大慶戶外隔離開關觸頭壓力測試儀
大慶戶外隔離開關觸頭壓力測試儀 <大慶>天正華意電氣設備有限公司

大慶觸指壓力測試儀產品特點?輕巧便攜，便攜式儀器，方便現場操作；?顯示直觀，采用大分辨率真彩液晶顯示屏，內容顯示清晰、直觀；?操作簡單，采用觸摸按鍵；?標定簡單，支持用戶自己標定置零復位傳感器；?精度高、穩定性好，采用中航工業高精度應變片，高精度、低溫漂、蠕變小，長期穩定性好；?具備聲音報警功能，報警閾值可設置；?支持多單位顯示，測量單位支持“N”、“kg”；?具備數據上傳功能，儀器工作在USB設備 U盤模式，可以將歷史數據直接讀取；?內置大容量非易失性存儲器，記錄數據帶時標，掉電不丟失；?內置高精度實時時鐘功能：可進行日期及時間校準；?儀器內置大容量鋰電池、帶適配器電源接口，帶電池電量顯示；1.2產品用途和適用范圍1)適用于變電站、發電站和開閉所內高壓開關柜梅花觸頭接觸壓力測量；2)適用于高壓開關柜和高壓手車生產過程中的觸頭壓力檢測；1.3使用環境條件1)環境溫度：-20℃～＋50℃；2)相對濕度：≤85％RH；3)環 境：無振動、無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸氣、滴水或鹽分等；4)海拔高度：≤3000M5)大氣壓力：70～106Kpa；6)存儲溫度：－40℃～＋60℃1.5、性能1)儀器電源輸入端對機殼的絕緣電阻大于20MΩ2)儀器電源輸入對機殼能承受工頻1.5kV、歷時1min的耐壓，無擊穿和閃絡現象。二、結構特征1)基本結構：ABS塑料盒式結構；2)安裝方式：便攜式；3)重量：＜3800g；4)顏色：黑色或黃色；5)表面涂覆：絕緣層；

<大慶>天正華意電氣設備有限公司 大慶戶外隔離開關觸頭壓力測試儀

大慶觸指壓力測試儀TH-11型智能型模擬斷路器是我公司在原有模擬斷路器的基礎上采用ARM單片機作為控制核心開發而成的新型的產品。因為采用新型的單片機采用程序控制及采用7吋觸摸屏進行所有的參數及開關操作，拋棄所有機械按鍵或旋鈕，從而了整機的精度和使用性能。該產品具有可靠耐用、接線方便、體積小、重量輕等特點。是測試繼電保護裝置不可或缺的設備。它與各類微機型繼電保護測試裝置配合使用，可以完成電力系統繼電保護部門各電壓等級的成套繼電保護裝置的實驗和檢測工作，確保成套繼電保護裝置工作的完整性、可靠性，提高裝置的校驗質量。二．性能特點1．本機可通過交直流110V-250V供電，方便用戶使用變電站內直流電源。也可以使用交流供電。極大地方便了用戶使用。2．此模擬斷路器輸入控制端，可以輸入交直流電流信號，進行觸發模擬斷路器動作。從而可以模擬交直流斷路器的動作特性。極大方便了用戶。3．本模擬斷路器采用低能耗設計，內置大容量鋰電池，在現場不具備交流電源的情況下，可以連續使用10小時以上，待機30個小時以上。使用內部供電鋰及外部輸入電源為直流時，本機所帶的直流輸出電源不可用。（此功能為選配功能，如需要請在訂貨時注明）

<大慶>天正華意電氣設備有限公司 大慶戶外隔離開關觸頭壓力測試儀 大慶戶外隔離開關觸頭壓力測試儀 <大慶>天正華意電氣設備有限公司

大慶觸指壓力測試儀如使用時間超過兩小時，請當天進行補充電量，如果三個月未內使用，也請進行補充電量，充電時間不小于5小時，不大于8小時。8、主機體積：260＊220＊70mm9、使用環境：-20℃~＋50℃，相對濕度：≤90％。四、儀器外觀：正面面板正面頂部圖右側面圖A1B1C1地：停電模式下，采集三相斷口信號。A1（黃線）、B1（綠線）、C1（紅線）接動觸頭，還有一根黑線接靜觸頭（靜觸頭三相短接接地）。A、B、C斷口：交直流傳感器，帶電測量合分閘時間。線圈電流：交直流傳感器，測量儲能電機線圈電流及時間。直流電壓采集：采集線圈電壓，黑色接電源負，紅色接電源正。速度傳感器：停電模式下，傳感器接動觸頭或捌臂測量速度。開關：儀器電源開關。充電接口：儀器電池充電接口，電壓DC12V，充電時間6小時。USB：數據上傳U盤或外接鼠標操作。接地：測量時儀器必須接地。

大慶觸指壓力測試儀、技術特性3.1主要功能1)壓力測量功能a)支持多種規格梅花觸頭的壓力的測量。2)液晶顯示功能a)支持測量結果數值顯示，可以通過按鍵進行界面切換。3)觸摸按鍵設置功能a)具有參數設置、傳感器標定置零、報警設置、系統設置等功能。b)各項設置參數均可通過屏幕查看。4)存儲記錄功能a)測量數據值記錄b)以FAT32文件格式存儲5)標定功能a)支持用戶標定置零功能6)報警功能a)當測量值超過設定報警限值時，蜂鳴器報警（可升級語音報警）；7)時鐘功能a)內置高精度實時時鐘功能，可進行日期及時間校準8)數據上傳功能a)具備U盤接口，支持測量數據拷貝到上位機。9)電源管理功能a)電池充電功能，內置電池、帶適配器電源接口。具有充放電指示、電池電量顯示功能3.2主要參數1)測量范圍：a)壓力范圍：≤1000Nb)測量直徑：33mm～107mm 大于107mm（可定制）2)支持觸頭型號：D35、D49、D55、D79、D1093)測量誤差度：≤1％4)測量結果能夠以 “N”、“kN”、“g”、“kg”等單位顯示，可以進行切換.5)采用7寸彩色液晶屏。6)按鍵采用輕觸機械按鍵。7)采用內置TF卡存儲海量的數據，文件以FAT32格式存儲8)用戶可以一鍵置零操作。9)報警功能設置范圍0-1000N10)時鐘日期設置范圍：1980年1月1日 00時00分00秒-2099年12月31日00時00分00秒；11)內置電源工作時間：≥6小時12)充電口電壓：12.6V3.3、尺寸及重量主機重量：＜3kg 主機尺寸：330mm ＊ 280mm＊170mm

<大慶>天正華意電氣設備有限公司 大慶戶外隔離開關觸頭壓力測試儀 <大慶>天正華意電氣設備有限公司

大慶觸指壓力測試儀設置菜單：參數設置：點擊此菜單，進行開關名稱、采集時間、傳感器選擇、速度定義等設置。如下圖：⑴、變電站名：如要分類保存，先創建變電站名稱，點擊創建變電站菜單，彈出中英輸入法，不要輸入特殊符號“/”等，如下圖：⑵、開關類型：開關類型可選擇真空、六氟化硫兩種類型斷路器，如單測試時間參數，不需要選擇類型也可以。⑶、庫類查看：選擇已存在的同類型斷路器名稱，測試完成后可進行數據對比。如沒有需建庫類文件名稱，請在開關名稱菜單進行創建。⑷、傳感器：測量速度時選擇傳感器類型，標配為3600傳感器，如選擇錯誤，測試時速度數據不會顯示。⑸、預置開距：測速度時輸入斷路器的開距進行測量超程、速度等參數測試。⑹、開關名稱：輸入開關名稱可方便后期查找或建立庫文件。⑺、速度定義：輸入原廠速度定義進行測量，里面數字可更改。筆針效驗：如觸摸屏失效，請點擊此菜單進行校準定位。鍵盤選擇：點擊此菜單，大小鍵盤的選擇。時間日期：點擊此菜單，設置當前年月日期。六、接線方法及測試步驟：1、接線方法示意圖：2、傳感器安裝方法：如密封式VS1、VD4開關，安裝在開關兩側拐臂（主軸），把兩側白色密封蓋拿掉，可看見梅花狀的主軸，把專用接頭套上即可，安裝時保持水平狀，再用萬向支架固定。

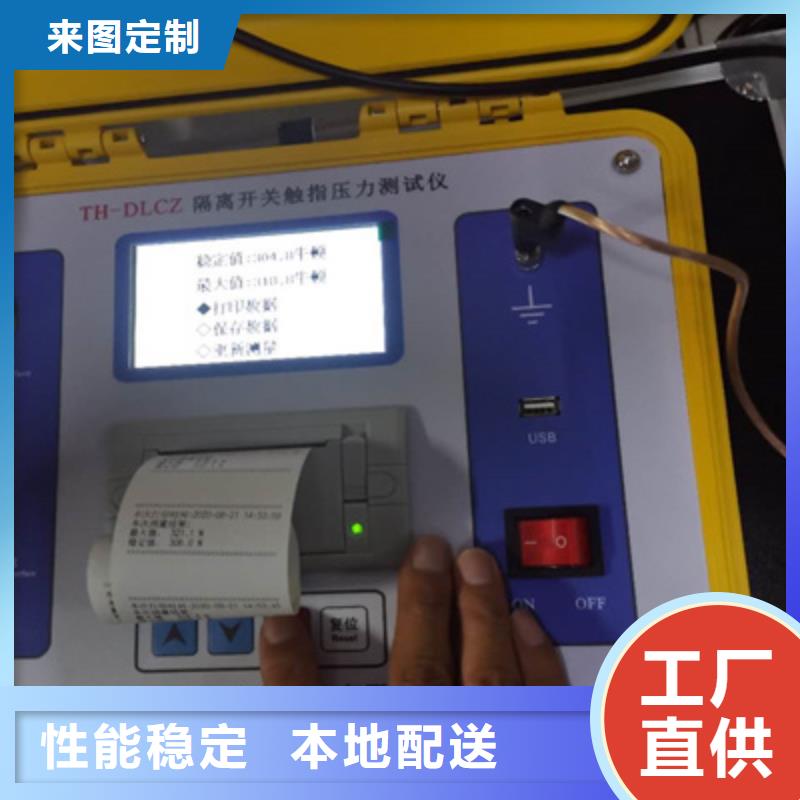

大慶觸指壓力測試儀如果一次不成功，請再次重復操作。出廠前已校準好。4.4測量方法4.4.1將調整好的模擬觸頭在需要測量的觸指與觸頭接觸線處，用手握住手柄使前端張開至a值，此時測試儀液晶上顯示兩組數字，一組是隨模擬觸頭感受壓力的大小顯示瞬時值，隨著壓力值的微小變化，數值都有變化；另一組跟蹤模擬觸頭感受壓力的峰值（值）壓力顯示并自動鎖定。整個測量采樣過程多記錄為3分鐘，此過程中，觀察液晶顯示數據，大約3-5秒測試完成后，當用戶發現測量值基本穩定后，按一下【確定】鍵完成測量。此時數據可以選擇存儲U盤中。此時屏幕提示是否打印數據，如果需要打印，則按一下【確定】鍵即可；或者按一下向下鍵 →【確定】鍵，選擇重新再次測試。下面介紹各種不同的隔離開關模擬觸頭調試的方法4.4.2 圖5、圖6是折臂式隔離開關未裝靜觸頭的測量示意圖。測量時將調整好模擬觸頭（調整方法見4.1.3），放入待測觸指中，使模擬觸頭張開限定位置為止，這時壓力儀上顯示的讀數即為該觸頭的接觸壓力。4.4.3圖7是折臂式隔離開關已裝靜觸頭的示意圖。測量時將模擬觸頭尺寸a調整到大于靜觸頭1mm左右，如靜觸頭直徑為Φ40mm，則需調整a＝41mm。一只手使緩慢地使模擬觸頭張開，另一只手抓住靜觸頭晃動，如果靜觸頭能在觸指中輕松滑動或轉動，這時壓力測試儀上顯示的讀數即為該觸頭的接觸壓力。

<大慶>天正華意電氣設備有限公司 大慶戶外隔離開關觸頭壓力測試儀

大慶觸指壓力測試儀如使用時間超過兩小時，請當天進行補充電量，如果三個月未內使用，也請進行補充電量，充電時間不小于5小時，不大于8小時。8、主機體積：260＊220＊70mm9、使用環境：-20℃~＋50℃，相對濕度：≤90％。四、儀器外觀：正面面板正面頂部圖右側面圖A1B1C1地：停電模式下，采集三相斷口信號。A1（黃線）、B1（綠線）、C1（紅線）接動觸頭，還有一根黑線接靜觸頭（靜觸頭三相短接接地）。A、B、C斷口：交直流傳感器，帶電測量合分閘時間。線圈電流：交直流傳感器，測量儲能電機線圈電流及時間。直流電壓采集：采集線圈電壓，黑色接電源負，紅色接電源正。速度傳感器：停電模式下，傳感器接動觸頭或捌臂測量速度。開關：儀器電源開關。充電接口：儀器電池充電接口，電壓DC12V，充電時間6小時。USB：數據上傳U盤或外接鼠標操作。接地：測量時儀器必須接地。

<大慶>天正華意電氣設備有限公司

大慶觸指壓力測試儀建立標準數據庫，通過標準數據和剛測量出來的同類型斷路器數據進自動分析比對，判斷是否合格，及時發現問題。9、電機儲能測試，測量出電機儲能時間和電流。10、專業數據管理軟件，通過建立的變電站名和線路名稱，將測試數據保存到指定處，方便后期管理，歷史數據比對，查詢。三、技術參數：1、時間測量：等待信號時間0～20S，線圈、斷口采集時間0～299ms，分辨率0.01ms，精度：0.1％±2個字；2、電流測量：0.1-200A，檢測精度±5％，小檢測值±100mA；3、電壓測量：DC10-300V，檢測精度±5％，小檢測值±50mA；4、速度測量：速度及行程測量：剛分、剛合速度，分、合閘瞬時速度，分、合閘速度及平均速度；總行程、開距、超程、過沖行程、返彈行程；5、測速范圍：0.1mm傳感器 0.01～15.00m/s；360°角度傳感器 1周波/ 0.25°，0.01～20.00m/s；6、傳感器測量范圍：直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm。（選配）直線傳感器：300mm，測量范圍：0-300mm，分辨率:0.1mm。（選配）360線傳感器：360о，測量范圍：0-999mm，分辨率:0.25о。7、儀器電源：DC12V（請使用專用適配器充電）

<大慶>天正華意電氣設備有限公司 大慶戶外隔離開關觸頭壓力測試儀

大慶觸指壓力測試儀注意：由于合閘時觸頭有沖擊力，所以壓力讀數不能按“峰值”！供貨說明：正常供貨為一臺儀器和通用鉗式模擬觸頭一套。折臂式隔離開關模擬觸頭為專用傳感器配件，在訂貨時需特別說明，需要單獨購置。附測量方法圖片一、轉入式隔離開關觸指接觸壓力的測量（如GW4、GW5型隔離開關），按圖8、9要求更換測量附件二、折臂式隔離開關觸指壓力的測量（如GW16、GW17、GW22、GW23型隔離開關，已掛靜觸頭），按圖3、4要求更換測量附件三、戶內隔離開關拍合式（GN系列）觸指壓力的測量，按圖11要求更換測量附件（可測量觸頭開距8-70mm）四、折臂式專用測量傳感器的測量方法，比鉗式模擬觸頭測量更簡單、更方便青島天正華意電

大慶戶外隔離開關觸頭壓力測試儀 <大慶>天正華意電氣設備有限公司

大慶觸指壓力測試儀如客戶更改傳感器可發回廠家校準。特殊需求可以跟廠家聯系。2)出廠校準默認觸頭壓力傳感器與主機型號參數如下所示：D35標準尺寸：Φ35 D49標準尺寸：Φ49D55標準尺寸：Φ55 D79標準尺寸：Φ79D109標準尺寸：Φ109 五、測量操作(特別注意:接通和斷開傳感器之前請確保儀器已切斷電源)1)當儀器按要求接好測試線，打開電源開關，點擊開始測試，進入參數設置界面；2)在參數設置界面需設置傳感器的型號，測量單位及報警值。若空載讀數不為零，需要進行用戶清零后再進行測量。3)在測量儀的壓力傳感頭上涂抹少許觸頭專用潤滑脂（凡士林）以減少被測觸頭的磨損及測量操作時的插入力。 4)把測量儀的壓力傳感頭順著動觸頭的正常運動方向插入到動觸頭內。插入方向及插入深度應保持一致。插入后不可左右或上下撬動，否則會影響測試儀讀數的真實性。5)待顯示數值穩定后，讀取數值。六、故障分析及排除故障現象 排除辦法 備注開機后無顯示 電池電量不足。用儀器的充電器對儀器進行充電，看顯示故障是否排除，若仍不顯示則返廠處理。 顯示屏按下按鍵不能操作 返廠處理。 壓力傳感器空載靜止測量值不為零（相差10N以上） 在測量確認界面按清零鍵；儀器未標定或需要重新標定。 七、日常維護與保養7.1 注意事項1)使用本儀器前請仔細閱讀使用說明書，檢查接線正確無誤。7.2 日常檢查1)須定期進行充電，并保持表面整潔。2)測量工作開始前，先用隨機帶的砝碼驗證精度，若誤差極大，需重新標定后再進行測量。7.3 定期檢查 1)對儀器的電源充電器，測試線，傳感器等進行定期檢查，若儀器長期不使用，須進行定期充電，并保持表面整潔。

<大慶>天正華意電氣設備有限公司

大慶觸指壓力測試儀防止火災或人身傷害使用適當的電源線。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。使用適當的保險絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。術語警告：警告字句指出可能造成人身傷亡的狀況或做法。 小心：小心字句指出可能造成本產品或其它財產損壞的狀況或做法。

<大慶>天正華意電氣設備有限公司 大慶戶外隔離開關觸頭壓力測試儀

大慶觸指壓力測試儀注意：模擬觸頭的張開速度應該很緩慢！4.4.4圖8是觸頭轉入式隔離開關（GW4-40.5/126、GW5-40.5/126等型號）觸指壓力測量示意圖，為了測量準確和方便，可裝配定位件6，它能上下和前后定位。將測試頭對準接觸線后，調整固定定位件的螺栓，使觸指尖到接觸線的距離等于L。4.4.5圖9是觸頭轉入式隔離開關（GW4-252、GW7-252等型號）觸指壓力測量示意圖，由于測量點觸指端部較遠，不能裝配定位件。4.4.6圖11是測量戶內隔離開關的示意圖，裝上附件8、9后可以測量觸刀開距為8-40mm范圍內戶內隔離開關。當開距大于40mm時，就可以反裝附件8進行測量。各類隔離開關觸指壓力參考值（每對觸指）型 號觸頭、觸指合閘時的型式一對觸指參考壓力（N）GW4、GW5、GW7等轉入式≥130GW6、GW16/17、GW22/23等鉗夾式≥300GN2等戶內系列拍合式≥200說明：a.壓力宜大不宜小 b.以上是每對觸指的參考壓力，如有幾對觸指則應分別測量隔離開關觸頭夾緊力有專為折臂式、剪刀式隔離開關而研制的專用壓力傳感器，它適用于GW16、GW17、GW22、GW23、GW6等折臂式、剪刀式隔離開關在制造廠、供電公司工廠化檢修車間或安裝、檢修現場的壓力控制和檢驗。圖12是為此要求而設計專用模擬觸頭，該觸頭使用兩只傳感器，長度和直徑均模擬實際觸頭，此方法比通用模擬觸頭(鉗式測量傳感器)更方便、更準確。剪刀式專用模擬觸頭模擬觸頭由支架、傳感器、壓塊、固定螺釘等組成，測量前，需將模擬觸頭的直徑調到實際觸頭的尺寸（如圖12所示，Φ40＋0.1、Φ60＋0.1，根據需要也可配Φ50＋0.1），實際測量方法見圖13。
