大慶觸指壓力測試儀準備測量連接好接地線和傳感器信號線，打開測試儀電源開關，等待3-5秒后會顯示測試主菜單，如果液晶屏幕不亮不顯示文字，說明電池電量不夠或者儀器損壞，請關機充電或返廠維修。正常主菜單界面顯示如下：然后按【確定】鍵或者觸屏【開始測量】進入測量，如下圖：按照屏幕提示，再次按【確定】鍵或者觸屏一下，正式進入測量顯示值界面，傳感器的測量值會變化顯示，如下：看到數據基本穩定，此時再按【確定】鍵或者觸屏一下，儀器結束此次測量。界面顯示如下：此時，可以選擇“數據打印”或者“保存數據”，或者再次“重新測量”。關于數據保存，做如下說明：◆U盤必須要插好。本儀器經過升級了的軟件，可以識別大容量U盤，例如16G U盤。◆當提示數據寫入成功時，退回到數據界面時方可拔取U盤。4.2設定本機時鐘進入【設定本機時鐘】菜單后，界面如下：按下鍵切換光標，按上鍵改變數值，或者按觸屏虛擬按鍵完成設置，修改完成后，按【確認】鍵或者保存菜單退出。4.3 校準設置4.3.1 觸摸屏校準如果觸摸屏使用一段時間，觸摸失靈或者顯示不正常的時候，請按如下方法對觸摸屏進行校正。開機顯示主菜單界面：同時按【向上】鍵和【確定】鍵，顯示界面如下：用圓珠筆或者螺絲刀頭輕輕點擊上圖圓心所在位置，停留時間大約為2秒中以上，4個角全部校正完畢后，會提示校準成功，然后回到主界面菜單。

大慶交直流空開安秒特性測試儀
<大慶>天正華意電氣設備有限公司

大慶觸指壓力測試儀防止火災或人身傷害使用適當?shù)碾娫淳€。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。使用適當?shù)谋ｋU絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。術語警告：警告字句指出可能造成人身傷亡的狀況或做法。 小心：小心字句指出可能造成本產品或其它財產損壞的狀況或做法。

<大慶>天正華意電氣設備有限公司
大慶交直流空開安秒特性測試儀

大慶觸指壓力測試儀防止火災或人身傷害使用適當?shù)碾娫淳€。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。使用適當?shù)谋ｋU絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。

<大慶>天正華意電氣設備有限公司 大慶交直流空開安秒特性測試儀

大慶觸指壓力測試儀建立標準數據庫，通過標準數據和剛測量出來的同類型斷路器數據進自動分析比對，判斷是否合格，及時發現問題。9、電機儲能測試，測量出電機儲能時間和電流。10、專業數據管理軟件，通過建立的變電站名和線路名稱，將測試數據保存到指定處，方便后期管理，歷史數據比對，查詢。三、技術參數：1、時間測量：等待信號時間0～20S，線圈、斷口采集時間0～299ms，分辨率0.01ms，精度：0.1％±2個字；2、電流測量：0.1-200A，檢測精度±5％，小檢測值±100mA；3、電壓測量：DC10-300V，檢測精度±5％，小檢測值±50mA；4、速度測量：速度及行程測量：剛分、剛合速度，分、合閘瞬時速度，分、合閘速度及平均速度；總行程、開距、超程、過沖行程、返彈行程；5、測速范圍：0.1mm傳感器 0.01～15.00m/s；360°角度傳感器 1周波/ 0.25°，0.01～20.00m/s；6、傳感器測量范圍：直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm。（選配）直線傳感器：300mm，測量范圍：0-300mm，分辨率:0.1mm。（選配）360線傳感器：360о，測量范圍：0-999mm，分辨率:0.25о。7、儀器電源：DC12V（請使用專用適配器充電）

<大慶>天正華意電氣設備有限公司 大慶交直流空開安秒特性測試儀

大慶觸指壓力測試儀用戶校準功能1)一般情況下，儀器出廠時傳感器與主機已經校準，不需要用戶再次校準。如客戶更改傳感器可發回廠家校準。特殊需求可以跟廠家聯系。2)出廠校準默認觸頭壓力傳感器與主機型號參數如下所示：D35標準尺寸：Φ35 D49標準尺寸：Φ49D55標準尺寸：Φ55D79標準尺寸：Φ79D109標準尺寸：Φ109 五、測量操作(特別注意:接通和斷開傳感器之前請確保儀器已切斷電源)1)當儀器按要求接好測試線，打開電源開關，點擊開始測試，進入?yún)?shù)設置界面；2)在參數設置界面需設置傳感器的型號，測量單位及報警值。若空載讀數不為零，需要進行用戶清零后再進行測量。3)在測量儀的壓力傳感頭上涂抹少許觸頭專用潤滑脂（凡士林）以減少被測觸頭的磨損及測量操作時的插入力。 4)把測量儀的壓力傳感頭順著動觸頭的正常運動方向插入到動觸頭內。插入方向及插入深度應保持一致。插入后不可左右或上下撬動，否則會影響測試儀讀數的真實性。5)待顯示數值穩定后，讀取數值。六、故障分析及排除故障現象 排除辦法 備注開機后無顯示 電池電量不足。用儀器的充電器對儀器進行充電，看顯示故障是否排除，若仍不顯示則返廠處理。 顯示屏按下按鍵不能操作 返廠處理。 壓力傳感器空載靜止測量值不為零（相差10N以上） 在測量確認界面按清零鍵；儀器未標定或需要重新標定。 七、日常維護與保養7.1 注意事項1)使用本儀器前請仔細閱讀使用說明書，檢查接線正確無誤。7.2 日常檢查1)須定期進行充電，并保持表面整潔。2)測量工作開始前，先用隨機帶的砝碼驗證精度，若誤差極大，需重新標定后再進行測量。7.3 定期檢查 1)對儀器的電源充電器，測試線，傳感器等進行定期檢查，若儀器長期不使用，須進行定期充電，并保持表面整潔。

<大慶>天正華意電氣設備有限公司

大慶觸指壓力測試儀儀器使用及操作4.1開關柜梅花觸頭壓力傳感器介紹開關柜梅花觸頭壓力傳感器參數如下所示：序號 型號 傳感器外徑 量程（N） 適應梅花觸頭規格 梅花觸頭內徑 正常測量值范圍（N） 合格限值(N)1 D35 Φ35 0~500 630A（24片） 33~34 200~260 1802 D49 Φ49 0~500 1250A（30片） 47~48 200~260 1803 D55 Φ55 0~500 1600A（36片） 53~54 200~260 1804 D79 Φ79 0~500 2000A（48片） 77~78 200~260 1805 D109 Φ109 0~500 2500A（64片） 107~108 400~460 A（64片） 107~108 400~460 A（82/84片） 107~108 400~460 3804.2功能操作說明4.2.1開機界面按開機鍵后，儀器進入開機界面。測試步驟：1、選擇合適傳感器，將傳感器航插端和儀器連接。2、在開機界面按上下鍵，選擇與插入傳感器型號一致按鈕。3、設置報警限值和試品編號。4、按上、下鍵把光標移到“相別”按鈕，選擇需要測試相別。5、將光標移動到“歸零”按鈕，使測量值歸零，觸感器另一端插入斷路器梅花觸頭。6、將光標移動到“記錄”按鈕，記錄測量相別數值。7、移動光標到“相別”，測量其他相觸頭。8、測量完成后，可移動光標，選擇“保存”或“打印”測試結果。4.2.2記錄保存和查詢1)將光標移動到 “歷史數據”按鈕，按確定鍵，可查詢試驗數據。2)按確認鍵查詢數據。3)同時按左右鍵刪除數據。4.2.3用戶校準功能1)一般情況下，儀器出廠時傳感器與主機已經校準，不需要用戶再次校準。

<大慶>天正華意電氣設備有限公司 大慶交直流空開安秒特性測試儀

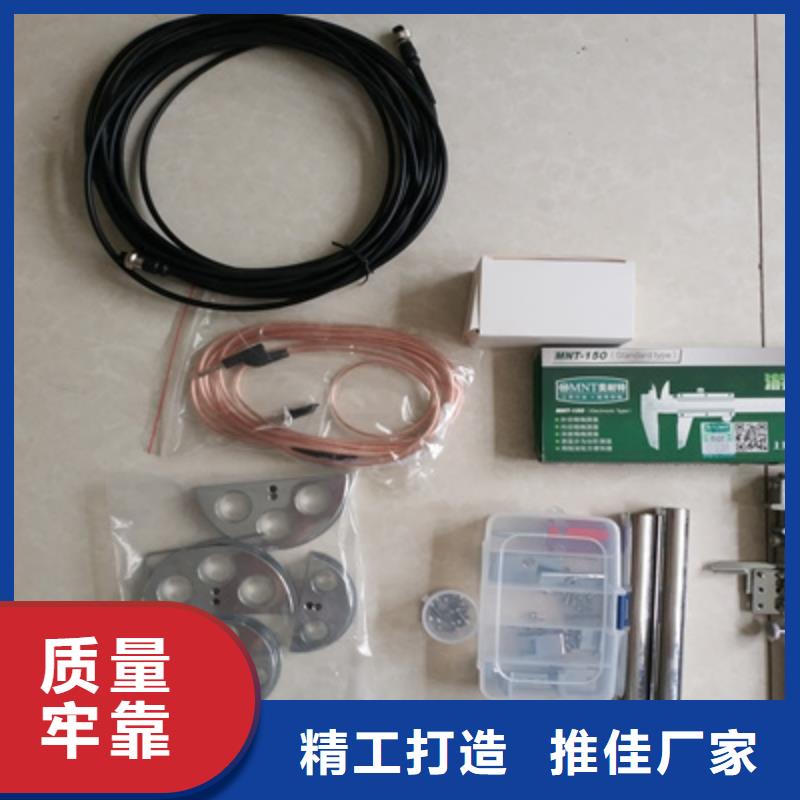

大慶觸指壓力測試儀如使用時間超過兩小時，請當天進行補充電量，如果三個月未內使用，也請進行補充電量，充電時間不小于5小時，不大于8小時。8、主機體積：260＊220＊70mm9、使用環境：-20℃~＋50℃，相對濕度：≤90％。四、儀器外觀：正面面板正面頂部圖右側面圖A1B1C1地：停電模式下，采集三相斷口信號。A1（黃線）、B1（綠線）、C1（紅線）接動觸頭，還有一根黑線接靜觸頭（靜觸頭三相短接接地）。A、B、C斷口：交直流傳感器，帶電測量合分閘時間。線圈電流：交直流傳感器，測量儲能電機線圈電流及時間。直流電壓采集：采集線圈電壓，黑色接電源負，紅色接電源正。速度傳感器：停電模式下，傳感器接動觸頭或捌臂測量速度。開關：儀器電源開關。充電接口：儀器電池充電接口，電壓DC12V，充電時間6小時。USB：數據上傳U盤或外接鼠標操作。接地：測量時儀器必須接地。

<大慶>天正華意電氣設備有限公司 大慶交直流空開安秒特性測試儀

大慶觸指壓力測試儀設置菜單：參數設置：點擊此菜單，進行開關名稱、采集時間、傳感器選擇、速度定義等設置。如下圖：⑴、變電站名：如要分類保存，先創建變電站名稱，點擊創建變電站菜單，彈出中英輸入法，不要輸入特殊符號“/”等，如下圖：⑵、開關類型：開關類型可選擇真空、六氟化硫兩種類型斷路器，如單測試時間參數，不需要選擇類型也可以。⑶、庫類查看：選擇已存在的同類型斷路器名稱，測試完成后可進行數據對比。如沒有需建庫類文件名稱，請在開關名稱菜單進行創建。⑷、傳感器：測量速度時選擇傳感器類型，標配為3600傳感器，如選擇錯誤，測試時速度數據不會顯示。⑸、預置開距：測速度時輸入斷路器的開距進行測量超程、速度等參數測試。⑹、開關名稱：輸入開關名稱可方便后期查找或建立庫文件。⑺、速度定義：輸入原廠速度定義進行測量，里面數字可更改。筆針效驗：如觸摸屏失效，請點擊此菜單進行校準定位。鍵盤選擇：點擊此菜單，大小鍵盤的選擇。時間日期：點擊此菜單，設置當前年月日期。六、接線方法及測試步驟：1、接線方法示意圖：2、傳感器安裝方法：如密封式VS1、VD4開關，安裝在開關兩側拐臂（主軸），把兩側白色密封蓋拿掉，可看見梅花狀的主軸，把專用接頭套上即可，安裝時保持水平狀，再用萬向支架固定。
