大理熱繼電器測試儀如圖所示:2.3 安裝完成會彈出安裝成功窗口(如圖)將電腦與儀器連接,在Windows的“設備管理器”中查看,如圖,在工具軟件中可以使用圖中所示的端口號進行通信。3.端口號的改變在windows中一些軟件只支持固定的端口號,這時就會出現上面顯示的“有效端口號”無法使用的情況,下面介紹改變端口號的方法。打開我的電腦屬性,在硬件里打開設備管理器,找到“”USB210 USB to UART Bridge Controller(COM?)”打開它的屬性窗口(如圖)打開“端口設置”中高級選項。如圖所示:在高級設置的左下角有一個COM端口號設置選項,可以選擇1~256中沒有使用的端口號。結束工作1. 關閉氣瓶上所有閥門。2. 按面板上的“放氣”按鈕,放凈管路中的殘余氣體。注:在沒有放氣情況下嚴禁拔下進氣口插頭!!!1.關閉電源。2.拔掉氣管。5. 拔掉信號線和電源線。1.去現場前帶上工具箱,先檢查工具箱內小氣瓶的氮?dú)鈿怏w貯量,帶上所有開關用的過渡接頭及工具。2. 端子排上對應的報警信號線、閉鎖信號線要從端子排上斷開,以防其二次回路和其中信號線構成回路,影響測試。3. 被校驗的密度繼電器不能平躺放置,要立放,否則會造成校驗不準確。4. 密度繼電器在校驗的過程中不能有太大的振動。5. 使用氣瓶時可按以下提示進行操作。保管和運輸 校驗儀屬于精密電子產品,應放于溫度-30~70℃,相對濕度不超過90%,且空氣中不含有足以引起腐蝕的氣體。校驗儀的運輸,應避免劇烈振動和撞擊,并防止雨雪浸濕。校驗用氣源:因安檢部門要求禁止運輸,只能在用戶所在地或試驗現場充氣(在專業充氣點充氣,如無專業充氣條件就自行充氣)!


大理熱繼電器測試儀我廠根據現場使用的信息反饋試驗成功了采用電壓變化來控制電秒表啟停:當按下試驗開關時電秒表啟表,檢漏繼電器動作后由于工作電壓的失去使電秒表停表,這樣就能測出檢漏繼電器的動作時間;電秒表停表后會鎖定試驗值直至下一次啟表信號的觸發,如按一下復位開關電秒表會復零,下一次時間測試時會從零開始計時;如不按復位開關所測時間是幾次動作時間的累加,這一點請?jiān)囼?yàn)者務必注意!⑥、其他類型的各種檢漏繼電器可據實際的電壓等級,參考以上①~⑤項進行試驗和整定。在此不再累述。五、注意事項1、僅適用于井下中性點不直接接地的1140V及以下動力、照明、信號電網中的各類檢漏保護裝置的檢漏試驗。2、切記:請不要在地面供電系統做試驗。3、檢漏試驗時請確認試驗開關在彈起狀態。4、儀器出現問題時請致電:,請不要自行拆開。六、儀器配套1、TH-JL型檢漏繼電器校驗儀1臺2、大屏幕液晶數字式電阻表(內置) 1臺3、數字式毫秒計1臺4、配套試驗線1套5、說明書1份6、合格證 1份七、保修本儀器自出廠之日起三年保修,若非人為造成事故,免費維修;三年后酌收工本費。

<大理>天正華意電氣設備有限公司 變壓器壓力釋放閥校驗儀2023實時更新(21世紀)
變壓器壓力釋放閥校驗儀2023實時更新(21世紀) <大理>天正華意電氣設備有限公司

大理熱繼電器測試儀我廠根據現場使用的信息反饋試驗成功了采用電壓變化來控制電秒表啟停:當按下試驗開關時電秒表啟表,檢漏繼電器動作后由于工作電壓的失去使電秒表停表,這樣就能測出檢漏繼電器的動作時間;電秒表停表后會鎖定試驗值直至下一次啟表信號的觸發,如按一下復位開關電秒表會復零,下一次時間測試時會從零開始計時;如不按復位開關所測時間是幾次動作時間的累加,這一點請?jiān)囼?yàn)者務必注意!⑥、其他類型的各種檢漏繼電器可據實際的電壓等級,參考以上①~⑤項進行試驗和整定。在此不再累述。五、注意事項1、僅適用于井下中性點不直接接地的1140V及以下動力、照明、信號電網中的各類檢漏保護裝置的檢漏試驗。2、切記:請不要在地面供電系統做試驗。3、檢漏試驗時請確認試驗開關在彈起狀態。4、儀器出現問題時請致電:,請不要自行拆開。六、儀器配套1、TH-JL型檢漏繼電器校驗儀1臺2、大屏幕液晶數字式電阻表(內置) 1臺3、數字式毫秒計1臺4、配套試驗線1套5、說明書1份6、合格證 1份七、保修本儀器自出廠之日起三年保修,若非人為造成事故,免費維修;三年后酌收工本費。


大理熱繼電器測試儀接點一接點二接點三同時校驗儀器進入自動校驗,底行顯示‘校中請等待’。校驗結束后,如果‘接點一降值’、‘接點二降值’和‘接點三’和‘設定值’差別小于‘允許誤差’,界面變?yōu)椤^電器合格 按確認鍵保存記錄’,否則顯示‘繼電器不合格 按確認鍵保存記錄’。按F1鍵關閉充氣閥和排氣閥,按F2重新進行測試,按OK鍵保存數據,按ESC鍵返回到主界面。說明:1、測量數據保存后,可在歷史查尋中查看、打印。2、可以調節進氣閥和出氣閥控制校準速度。5.3.10帶4~20mA輸出的密度繼電器的校驗對電子式密度繼電器進行校驗時,需要將模擬信號線將密度繼電器的4~20mA的信號接入儀器面板上的模擬信號處。模擬信號線一段的紅色鱷魚夾接“+”,黑色鱷魚夾接“—”。其余測量過程方法與上述機械表相同。5.4儀器自校準5.4.1 輸入密碼按、?鍵更換輸入域,按F1、F2增減數值,按OK鍵如輸入的密碼正確則進入儀器自校準界面,按ESC鍵返回主界面。說明:儀器密碼為“0000”。5.4.2 儀器自校準按或、?鍵更換輸入域,按F1、F2增減數值,按OK鍵獲取當前測量值,按ESC鍵返回主界面。當輸入域?yàn)椤氨4孀孕?zhǔn)數據”時,按OK保存數據。說明:務必把輸入域?yàn)椤氨4孀孕?zhǔn)數據”后,按OK保存數據。5.5歷史查尋按鍵查看前一頁或后一頁,按F1打印數據,按F2刪除所有歷史記錄。按ESC鍵將返回主界面。5.6系統時鐘修改按或、?鍵更換輸入域,按F1、F2增減數值,按OK鍵保存時間,按ESC鍵返回主界面。

<大理>天正華意電氣設備有限公司 變壓器壓力釋放閥校驗儀2023實時更新(21世紀)

大理熱繼電器測試儀如果儲氣瓶內部壓力低于0.7MPa,請及時充氣。2、可以調節進氣閥和出氣閥控制校準速度。5.3.6 接點一(閉鎖)校驗儀器進入自動校驗,底行顯示‘校中請等待’。校驗結束后,如果‘接點一降值’和‘設定值’差別小于‘允許誤差’,界面變?yōu)椤^電器合格 按確認鍵保存記錄’,否則顯示‘繼電器不合格 按確認鍵保存記錄’。按F1鍵關閉充氣閥和排氣閥,按F2重新進行測試,按OK鍵保存數據,按ESC鍵返回到主界面。說明:1、測量數據保存后,可在歷史查尋中查看、打印。2、可以調節進氣閥和出氣閥控制校準速度。5.3.7 接點二(報警)校驗儀器進入自動校驗,底行顯示‘校中請等待’。校驗結束后,如果‘接點二降值’和‘設定值’差別小于‘允許誤差’,界面變?yōu)椤^電器合格 按確認鍵保存記錄’,否則顯示‘繼電器不合格 按確認鍵保存記錄’。按F1鍵關閉充氣閥和排氣閥,按F2重新進行測試,按OK鍵保存數據,按ESC鍵返回到主界面。說明:1、測量數據保存后,可在歷史查尋中查看、打印。2、可以調節進氣閥和出氣閥控制校準速度。5.3.8 接點一接點二同時校驗儀器進入自動校驗,底行顯示‘校中請等待’。校驗結束后,如果‘接點一降值’和‘接點二降值’和‘設定值’差別小于‘允許誤差’,界面變?yōu)椤^電器合格 按確認鍵保存記錄’,否則顯示‘繼電器不合格 按確認鍵保存記錄’。按F1鍵關閉充氣閥和排氣閥,按F2重新進行測試,按OK鍵保存數據,按ESC鍵返回到主界面。說明:1、測量數據保存后,可在歷史查尋中查看、打印。2、可以調節進氣閥和出氣閥控制校準速度。

<大理>天正華意電氣設備有限公司 變壓器壓力釋放閥校驗儀2023實時更新(21世紀)
變壓器壓力釋放閥校驗儀2023實時更新(21世紀) <大理>天正華意電氣設備有限公司

大理熱繼電器測試儀接通或斷開充電電源時應先關閉儀表上的電源開頭,否則有可能損壞儀器而不能正常的使用!!配有打印時請別在充電情況下打印,以避免因電源負載過大而損壞。長期不使用時2-3個月應充放電一次,以延長電池壽命。2、校驗前應先確認被校表不帶電源后在連接。3、本儀器屬于精密儀器,在使用、運輸過程中應避免強烈震動。4、本儀器自校功能的設計是為了便于中試人員或使用單位專業調校人員使用,如非專業人員使用此功能會影響儀器的精度。5、嚴禁使用帶有雜質的氣源6、測試管路中嚴禁進入油污8.常見問題解答8.1、實驗前的準備工作?答:1、檢查儀器電池是否有電,應及時充電。2、檢查過濾接頭,是否齊全。3、檢查儲氣瓶內氣體壓力,不足時充好氣,可以是SF6或N2,充氣壓力≤1.5MPa;8.2、如何給儲氣瓶充氣?充到什么程度為宜?答:1、將隨機配的減壓閥接到氣源鋼瓶上,將充氣接頭連接到儲氣瓶上,通過隨機配的充氣管道與儲氣瓶直接相連,慢慢打開減壓閥,開始充氣,可以是SF6、N2等氣體。2、儲氣瓶內壓力一般可以充到1.5MPa;充一次氣可以做幾十次試驗。8.3、如何打印測試結果?更換打印紙及色帶?答:1、打印測試結果時,采用外接交流電,在歷史查尋中直接打印即可。2、打印紙和色帶是打印機的耗材,根據使用情況更換。打印機在面板上可以直接更換紙和色帶。更換過程中,如有疑問可直接與打印機廠家(北京煒煌)聯系或中有詳細說明。


大理熱繼電器測試儀說明該電壓等級的網路切斷電阻值正確無需校驗,如顯示的電阻值與實際的電壓等級不對應,則由于:R切=E/I-(R0+R3+Rj)E-整流器的直流輸出電壓,V;R切-網路切斷電阻值,KΩ;IJ-繼電器的動作電流,mA;R3-三相電抗器的電阻,KΩ;R0-零序電抗器的電阻,KΩ;RJ-繼電器線圈的電阻,KΩ;而對于某個確定的檢漏繼電器來說R0、R3、RJ是固定的,IJ的值是調定的,因此只要改變E就能改變R切值。這樣可根據阻值大小適當調節檢漏繼電器內部整流橋前變壓器輸出的抽頭位置,實際上就是改變了E或R切的值,直至滿足要求為止。④、JL82型檢漏繼電器網路切斷電阻值的整定該試驗與JY82型檢漏繼電器網路切斷電阻值的校驗大體一樣(試驗方法及原理請參見②中所述)只不過在整定RC值時不是改變檢漏繼電器內部整流橋前變壓器輸出的抽頭位置,而是調整JL82型繼電器內部的電位器W1(請參見該型號的檢漏繼電器所付電路圖或參考該型號繼電器的其他資料)直至滿足要求為止。⑤、檢漏繼電器動作時間的測試為便于試驗減少接線不便的麻煩,

<大理>天正華意電氣設備有限公司 變壓器壓力釋放閥校驗儀2023實時更新(21世紀)

大理熱繼電器測試儀簡介:繼電器綜合測試臺是青島天正華意電氣設備有限公司以《信號維護規則》為標準,根據用戶提出要求,并結合當前現場實際應用要求,突破了以往繼電器測試臺的開關多,測試盒和測試步驟多的缺點,開發研制的新一代信號繼電器綜合測試臺。它具有測試功能齊全、操作簡單方便、測試精度高等特點,并可以完成插入式和非插入式繼電器測試。是目前國內智能化的一款繼電器測試臺。本測試臺采用數字式儀表讀數,測試線圈電阻、接點電阻儀表直接讀取測試結果,無需換算,測試一體化設計,只要將繼電器插入調試盒插座即可,完全由電腦操作,達到只用鼠標選擇繼電器型號就可完成全部測試功能,無需記憶繁雜的測試步驟,就可輕松測試。設備維護簡單方便,性能穩定,可靠。適用于各種型號繼電器的檢修和測試、出所驗收,全自動、高精度、高測試速度一個插座測試所有繼電器,電壓調節采用工業PLC進行調節,無需人工調節,具有測試數據查詢、打印等功能。為了更加直觀的進行測試和檢測、維修繼電器,

<大理>天正華意電氣設備有限公司 變壓器壓力釋放閥校驗儀2023實時更新(21世紀)
<大理>天正華意電氣設備有限公司

大理熱繼電器測試儀 接檢漏相端子:用配套試驗線連接被試驗的相如:A相2、接外殼或地端子:用來接地或接在檢漏繼電器的外殼上3、電源開關:用來關斷顯示電源,但不控制充電電源4、試驗/測阻開關:該開關彈起時自動測試并顯示可變電阻器的電阻值開關按下時液晶電阻表處于自保狀態自動斷開電阻測量用于檢漏試驗。5、大屏幕液晶電阻表:在試驗開關彈起狀態電阻表自動測量并顯示可變電阻的電阻值。6、可調電阻:旋轉電阻手柄可改變可調電阻的電阻值、如在測阻狀態可通過電阻表監視其阻值。7、充電指示:接通AC220電源時該燈點亮,自動對內置的充電電池充電,同時起電源指示作用。8、保險座:可對儀器起一定的保護作用。9、電源輸入插座:通過此處輸入AC220V電源。

變壓器壓力釋放閥校驗儀2023實時更新(21世紀)

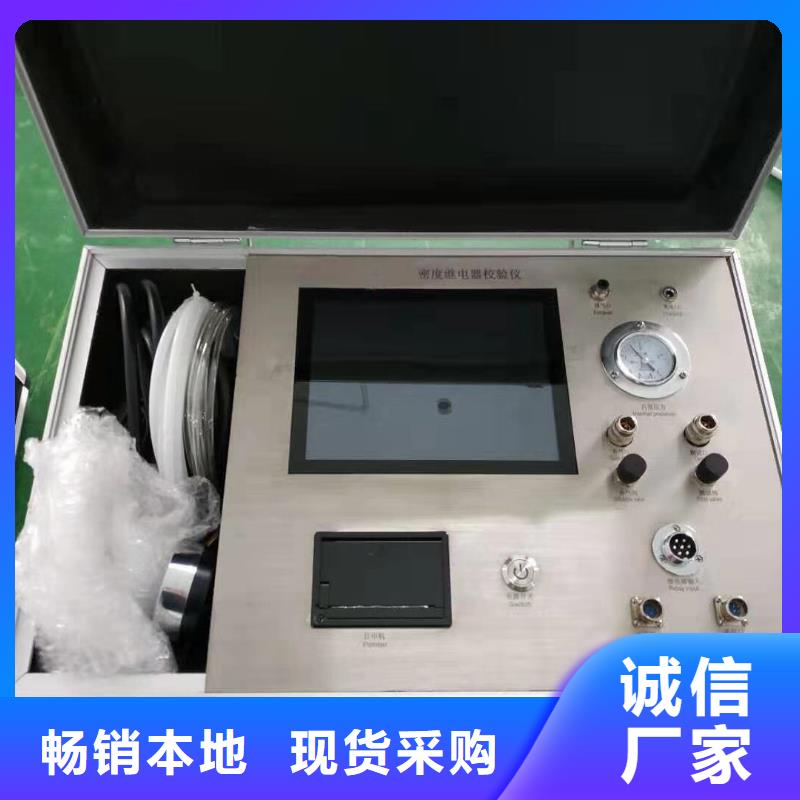

大理熱繼電器測試儀將減壓閥連接到儲氣瓶上,然后用進氣管道將減壓閥和儀器進氣口相連接。5.1.4用觸點信號線連接密度繼電器的各接點,另一端插入觸點信號。注意:黃色鱷魚夾連接密度控制器的閉鎖端子(接點一,黃色),紅色鱷魚夾連接密度控制器的報警端子(接點二,紅色),黑色鱷魚夾連接密度控制器的超壓端子(接點三,黑色),連接前請確保密度繼電器報警和閉鎖端子已經與其它電路斷開。5.1.5連線示意如下:觸點信號線 進氣管道測量管道 儀器面板5.2初始化界面。經過大約20秒的延時后進入系統主界面:按更換菜單選項,按OK鍵進入菜單,按F2刷新界面。5.3密度繼電器校驗5.3.1 密度繼電器接點狀態選擇按或、?鍵更換輸入域,按F1、F2增減數值,按OK鍵保存對應數值,按ESC鍵返回主界面。說明:1、接點狀態對應密度繼電器校驗初始狀態,如果校驗開始時接點閉合為常閉,接點開斷為常開。一般情況下,閉鎖、報警為常閉,超壓為常開。2、允許誤差與密度繼電器精度有關,一般數值為:精度等級*2/100。5.3.2 設備編號和校驗員設置界面按、、?鍵更換輸入域,按F1、F2增減數值,按OK鍵保存對應數值,按ESC鍵返回主界面。說明:設備編號和校驗員編號不要大于600005.3.3 密度繼電器種類選擇按更換菜單選項,按OK鍵進入菜單,按F2刷新界面。5.3.4 校驗值設定按、、?鍵更換輸入域,按F1、F2增減數值,按OK鍵保存對應數值,按ESC鍵返回主界面。說明:設定值請參照密度繼電器銘牌。5.3.5 校驗項目選擇按更換菜單選項,按OK鍵進入菜單,按F2刷新界面。說明:1、進入校驗界面后,打開減壓閥總閥門,然后調節輸出壓力到0.75MPa,儀器進入自動檢驗過程。

<大理>天正華意電氣設備有限公司 變壓器壓力釋放閥校驗儀2023實時更新(21世紀) <大理>天正華意電氣設備有限公司

大理熱繼電器測試儀 接檢漏相端子:用配套試驗線連接被試驗的相如:A相2、接外殼或地端子:用來接地或接在檢漏繼電器的外殼上3、電源開關:用來關斷顯示電源,但不控制充電電源4、試驗/測阻開關:該開關彈起時自動測試并顯示可變電阻器的電阻值開關按下時液晶電阻表處于自保狀態自動斷開電阻測量用于檢漏試驗。5、大屏幕液晶電阻表:在試驗開關彈起狀態電阻表自動測量并顯示可變電阻的電阻值。6、可調電阻:旋轉電阻手柄可改變可調電阻的電阻值、如在測阻狀態可通過電阻表監視其阻值。7、充電指示:接通AC220電源時該燈點亮,自動對內置的充電電池充電,同時起電源指示作用。8、保險座:可對儀器起一定的保護作用。9、電源輸入插座:通過此處輸入AC220V電源。

變壓器壓力釋放閥校驗儀2023實時更新(21世紀)

大理熱繼電器測試儀設定檢測次數:確定選擇溫度模式:系統34.1選擇信號模式:單信號確定退出圖4在該界面中,首先設置“檢測次數”,有1、2、3三種選擇。該選項用于設置充放氣的循環次數。接下來的“選擇溫度模式”菜單用于選擇系統采集溫度的方式,有“系統”和“手動”兩個選項。“系統”是指由系統自帶的傳感器感測環境溫度;“手動”是指由用戶用紅外測試密度繼電器的內部溫度,然后手動輸入。溫度設置完成后進入“選擇信號模式”菜單。該菜單有三個選項,分別是“單信號”,“單閉鎖”和“雙閉鎖”。下面分別對三個選項進行詳細說明。單信號:選擇單信號時,只能有一個測試信號接入儀器,單報警、單閉鎖1和單閉鎖2任選其一,由物理連接決定,系統自動識別。單閉鎖:選擇單閉鎖時,系統有兩個測試信號接入儀器,其中必須有單報警,而單閉鎖1和單閉鎖2任選其一,此時系統同時測試兩個信號。雙閉鎖:選擇雙閉鎖時,三個信號必須同時接入系統,此時系統同時測試三個信號。設置完該界面的所有選項后進入主測試界面,如圖5所示。**年**月**日報警回復值報警值Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000閉鎖回復值 閉鎖值1Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000閉鎖回復值2 閉鎖值2Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000準備完畢… 開始存儲打印退出圖5外界氣路均準備好以后,點擊“開始”,系統會按前面設定的檢測方式自動完成全部檢測。

<大理>天正華意電氣設備有限公司 <大理>天正華意電氣設備有限公司

大理熱繼電器測試儀當SF6密度繼電器發出報警動作時,記錄當時環境溫度下的壓力值,并轉換成20℃時的等效壓力值,此等效壓力值即為SF6密度繼電器的報警回復值。超壓值校驗(升壓,接點三):給SF6密度繼電器緩慢勻速進行充氣,當SF6密度繼電器發出超壓信號時,記錄當時環境溫度下的壓力值,并轉換成20℃時的等效壓力值,此等效壓力值即為SF6密度繼電器的超壓值。超壓回復值校驗(降壓,接點三):給SF6密度繼電器緩慢勻速進行充氣,當SF6密度繼電器發出超壓信號后,開始緩慢勻速的給SF6密度繼電器進行放氣當繼電器超壓報警信號發出時,記錄當時環境溫度下的壓力值,并轉換成20℃時的等效壓力值,此等效壓力值即為SF6密度繼電器的超壓回復值。報警值校驗(降壓,接點二):在環境溫度下,當SF6密度繼電器內壓力值高于報警回復值時,開始勻速緩慢放氣,當SF6密度繼電器發出報警信號時記錄當時環境溫度下的壓力值,并換算到20℃時的等效壓力值,此等效壓力值即為SF6密度繼電器的報警值。閉鎖值校驗(降壓,接點一):給SF6密度繼電器緩慢勻速進行放氣,當SF6密度繼電器發出閉鎖信號時,記錄當時環境溫度下的壓力值,并轉換成20℃時的等效壓力值,此等效壓力值即為SF6密度繼電器的閉鎖值。測量流程圖如下:3.技術指標?環境溫度:-20℃~60℃。?相對溫度:不大于93%(25℃)。?工作電源:AC220V±15%,50Hz,或機內電池。?精 度:0.25級。?顯示方式:320*240彩色漢字液晶屏。?打印方式:針式微打。?測量壓力范圍:0~1.0MPa?測量溫度范圍:-30℃~+100℃。?校驗壓力范圍:20℃時標準壓力0.1~0.99Mpa。?外形尺寸:372×267×135mm?儀器重量:約3.6Kg。


大理熱繼電器測試儀如果有問題,系統會顯示“器件故障”,此時用戶應檢查線路和氣路的連接是否正確。測試完成后,可以存儲和打印測試結果。點擊“退出”后系統退出測試主界面。在系統主界面旋轉飛梭使光標選擇“壓力值修正系數”,如圖6所示,此時可以進入壓力值修正界面,以修正系統的檢測誤差。由于壓力修正值在出廠時已經校好,用戶不必再修正,以免影響系統的檢測精度。智能型SF6密度繼電器校驗儀密度繼電器校驗系統壓力值修正常溫壓力表校驗 20度壓力表校驗歷史數據游覽系統時鐘調整**年**月**日圖6在系統主界面旋轉飛梭使光標選擇“歷史數據查閱”,如圖7所示,可以瀏覽原來的測試結果。智能型SF6密度繼電器校驗儀密度繼電器校驗系統壓力值修正常溫壓力表校驗 20度壓力表校驗歷史數據游覽系統時鐘調整**年**月**日圖7點擊“確定”后進入的界面如圖8所示。密度繼電器校驗數據退出圖8點擊“密度繼電器校驗數據”后可以看到歷史數據,如圖9所示。**年**月**日報警回復值報警值翻頁 打印外存 退出點擊外存后顯示如圖11上傳 U盤 返回如需上傳測試數據請用SUB接口線連接好計算器(已安裝上傳軟件的計算機且已打開上傳界面),點擊上傳后與計算器找到相應的通訊口即可上傳數據,具體操作詳見“配套工具軟件使用說明”如需用U盤拷貝數據,請將U盤插上儀器面板上拷貝U口同時點擊U入盤即可拷貝數據到所插U盤上,存儲的文件名默認為“SF6”加“存儲數據的序號”(例如,組數據存儲到U盤的文件名為SF61)如圖12上傳 U盤 返回在上圖中點擊確認,儀器顯示如下界面:如果數據成功保存到U盤,界面顯示如下:如果數據未成功保存到U盤,界面顯示如下:在主截面上點擊“系統時鐘修正”,如圖10所示,可以進入系統時鐘修正界面,如圖13所示。
