大連真空度開關測試儀具體的操作為：先將儀器接地端接到大地上，再將磁控線圈通過磁場電流線連接儀器的磁場電壓正、負端，將高壓輸出端用高壓電纜連接到真空管的靜觸頭上，將離子電流輸入端通過離子電流線（屏蔽線）接至真空管的動觸頭上。圖4測試連線圖3、功能選擇。接線完畢后打開儀器電源開關，液晶屏將顯示如圖所示的界面①約3秒，隨后顯示界面②。這時可以通過“設置”鍵來移動光標選擇所需調整的年、月、日，然后按“↑”鍵來調節數字與當前的日期一致，調整完成后按“確認”鍵則進入界面，這時可以通過“↑”鍵或“設置”鍵移動光標以選擇相應的功能，儀器將會根據所選擇的功能執行管型設置、測量、查看歷史數據等任務。界面③4、設置管型。選擇“設置管型”功能后按確認鍵屏幕會進入設置管型界面。此時，按“↑”鍵或“設置”鍵即可進行管型設置，具體的管型設置參數表如下：滅弧室直徑≤80mm 1號管型80＜滅弧室直徑≤100mm 2號管型100mm＜滅弧室直徑≤110mm 3號管型110mm＜滅弧室直徑≤130mm 4號管型5．真空度測量。在進行測量前必須先進行管型設置（參見第四步）。按確認鍵返回界面選擇“測量”按確認鍵進行真空度測量，儀器的顯示如界面： 界面④其中××表示充電所需要的時間。當充電時間從60秒降到0秒后，儀器停止充電，隨即儀器輸出脈沖高壓并同時輸出脈沖磁場電壓。隨后屏幕上會顯示被測真空開關的真空度的值，測量結束后儀器將顯示界面（此值為儀器測試3E-03Pa標準真空管的值）。

大連真空度開關測試儀儀器進行試驗時，接線應先連接磁控線圈、真空管的連線，然后再與儀器相連。測試完成后拆線應先拆除與儀器相連的測試線，然后再拆除與磁控線圈、真空管的連線；如在使用時忘記連接磁控線圈而直接按測量鍵時應立即關閉電源重新接好磁控線圈請注意此時磁場電壓輸出端會有較高電壓請接線時勿接觸導體部分以免被電容上的殘余電壓擊傷.6．測量完畢后磁場輸出端仍可能有 40V左右的殘余電壓，請注意！7．測試過程中，若出現異常，請首先關閉電源，與廠家聯系，請勿自行打開機箱，謝謝合作！九、裝箱清單1．主機 1臺2．附件箱（測試線4根，電源線1根，磁控線圈一個）1臺3．說明書 1份4．檢測報告 1份5．合格證及保修卡 1份6．保險管 2個十、質保本公司生產的所有儀器設備實行兩年保修，終身維護。在保修期內，負責免費檢查、修理、零部件替換；用戶附帶的其他費用，如運輸費用等由用戶自己承擔，由下列情況造成的損失，將酌情收取修理費用：1 由于疏忽大意，不按操作規程操作，而導致設備的損壞。2. 不經同意，自行拆動設備，更換零部件引起的損壞。3. 由于運輸或其它搬運過程中，處理不當而引起的損壞。

大連真空度開關測試儀、將被測的真空管按圖4與儀器接線。具體的操作為：先將儀器接地端接到大地上，再將磁控線圈通過磁場電流線連接儀器的磁場電壓正、負端，將高壓輸出端用高壓電纜連接到真空管的靜觸頭上，將離子電流輸入端通過離子電流線（屏蔽線）接至真空管的動觸頭上。圖4 測試連線圖3、功能選擇。接線完畢后打開儀器電源開關，液晶屏將顯示如圖所示的界面①約3秒，隨后顯示界面②。這時可以通過“設置”鍵來移動光標選擇所需調整的年、月、日，然后按“↑”鍵來調節數字與當前的日期一致，調整完成后按“確認”鍵則進入界面，這時可以通過“↑”鍵或“設置”鍵移動光標以選擇相應的功能，儀器將會根據所選擇的功能執行管型設置、測量、查看歷史數據等任務。界面③4、設置管型。選擇“設置管型”功能后按確認鍵屏幕會進入設置管型界面。此時，按“↑”鍵或“設置”鍵即可進行管型設置，具體的管型設置參數表如下：滅弧室直徑≤80mm 1號管型80＜滅弧室直徑≤100mm 2號管型100mm＜滅弧室直徑≤110mm 3號管型110mm＜滅弧室直徑 4號管型注意：一般情況下玻璃管的壁厚為5mm陶瓷管的厚度為10mm。先測量出真空管的周長L，然后算出真空管的直徑(L/3.14)，再用直徑減去2倍真空管的壁厚即為滅弧室直徑。5．真空度測量。 在進行測量前必須先進行管型設置（參見第四步）。按確認鍵返回界面選擇“測量”按確認鍵進行真空度測量，儀器的顯示如界面：界面④其中××表示充電所需要的時間。

大連真空度開關測試儀儀器便自動完成所有的測量、計算、顯示等全過程。若此時按下打印鍵，則打印測量結果。3.4.2儀器內計算機執行測量步驟如下：啟動高壓→測漏電電流→關閉高壓→接通充電開關→電壓到規定值→啟動磁控電流，測量漏電電流＋電離電流，→扣除漏電電流→電流轉變成真空度值→顯示。若【校驗鍵】有效，則顯示電流值。4、關于測量結果4.1后顯示電流值為零，應檢查滅弧室表面是否不清潔，因為表面不潔可能使漏電電流的變化值大于電離電流值，這樣，測量值減去漏電后小于零而被儀器判為零，發生此種情況后，將滅弧室表面擦凈，再做測試。一般來說這樣得到的真空度值偏高。4.2以次測量值為準，連續多次測量所得真空度會逐漸升高，高于滅弧室的實際真空度值。若必須進行多次測量，則每次測量之間的時間間隔一周左右。第七章 相關標準本儀器依據中華人民共和國行業標準《10-35KV戶內高壓斷器訂貨技術條件》（DL.403---91）中2.13條規定“運行中的真空開關管有效期之末其真空度須優于6.6×10-2Pa”和中華人民共和國行業標準《交流高壓斷路器訂貨技術條件》（DL/T402—1999）中E1.4.2.1型式試驗(2)規定“真空斷路器的滅弧室應采用電磁法進行試驗。在滅弧室分開的觸頭間施加磁場，然后施加一個長持續時間為100ms的脈沖電壓，可由流過電流的大小估算出真空滅弧室內的氣體壓力。”

大連真空度開關測試儀復位鍵：用于測量完后的整機復位。按【復位鍵】，儀器回到初始狀態。如測量時選擇錯誤，可隨時按【復位鍵】，重新選擇。13、打印機：用于打印測試的數據。S/L鍵為進退紙鍵；POW為電源指示燈。打印紙用完后，按住上蓋的兩邊卡扣，打開上蓋，拿出紙卷，裝入新紙。14、接大地：用于與大地相接。以減少靜電影響。第六章 操作說明1、接線說明讓滅孤室兩觸頭處于分開狀態，然后繞上磁控電圈，再把磁控線圈的兩個插頭插到磁控電流輸出的兩個紅黑插頭上。另外，高壓線與離子線分別接在真空泡的兩個觸頭上（動、觸頭不分）。2、按鍵說明面板上所有的按鍵，若其上的小指示燈亮則表示按鍵有效，反之，則無效。若該鍵有效時，再按該鍵，則指示燈滅，該鍵處于無效狀態。3、測試步驟方法3.1開機檢查接線正確后，方可開機。將儀器面板上的電源開關鍵按向“開”位置，數碼顯示屏的首位即出現“P”字，經校驗(3.2步驟)正常后 說明儀器運行正常，預熱5分鐘后便可進行測量.3.2儀器檢查執行該功能，校驗儀器及自檢功能。順序按【選擇鍵】、【校驗鍵】、【測量鍵】，使其有效。使用上下鍵調節檢查參數（管型顯示處）3.2.1選擇參數1～3采樣放大器檢查：調至1時，顯示值均0.000---9.000×10-6之間；調至2時，顯示值均0.000---9.000×10-5之間；調至3時，顯示值均0.000---9.000×10-4之間；3.2.2選擇參數4充電控制檢查：調至4時，充電回路接通，終將電容電壓控制在350V。

大連真空度開關測試儀裝箱清單1．主機 1臺2．附件箱（測試線4根，電源線1根，磁控線圈一個）1臺3．說明書 1份4．檢測報告 1份5．合格證及保修卡 1份十、質保青島天正華意電氣設備有限公司生產的所有儀器設備實行兩年保修，終身維護。在保修期內，負責免費檢查、修理、零部件替換；用戶附帶的其他費用，如運輸費用等由用戶自己承擔，由下列情況造成的損失，將酌情收取修理費用：1 由于疏忽大意，不按操作規程操作，而導致設備的損壞。2. 不經同意，自行拆動設備，更換零部件引起的損壞。3. 由于運輸或其它搬運過程中，處理不當而引起的損壞。附錄A：真空斷路器出廠時滅孤室真空度下限值。附錄B：真空斷路器運行中滅孤室真空度下限值。附錄A：中華人民共和國機械行業標準JB3855－19963.6－40.5KV戶內交流高壓真空斷路器1范圍本標準規定了額定電壓3.6－4.0KV戶內交流高壓真空斷路器（以下簡稱真空斷路器）的使用環境條件、額定參數、設計與結構、型式試驗和出廠試驗、運輸、貯存等方面的通用要求。2引用標準下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。在標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準版本的可能性。GB 156－1993標準電壓GB 311.1－83高壓輸變設備的絕緣配合GB 311.2－83高電壓試驗技術 部分：一般試驗要求GB 763－90交流高壓電路在長期工作時的發熱GB 1984－90交流高壓斷路器GB 1984－89交流高壓電器動、熱穩定試驗方法GB 2706－89電工術語 高壓開關設備GB 2900.20－94高壓開關設備常溫下的機械試驗GB 7675－87交流高壓斷路器的開合電容器組試驗GB 11022－89高壓開關設備通用技術條件機械工業部 1996－11－07批準 1997－07－01實施3．使用環境條件按GB 11022－89的3.14．定義本標準所采用的術語除按GB 2900.20和GB1984――89的第4章規定外，還采用下列定義。4.1 允許貯存期允許貯存期是指真空滅孤室從制造廠出廠至真空滅孤室內氣體壓力升高至允許的極限值之間的短時間。在此期間，真空滅孤室應能達到產品技術條件規定的各項技術指標。（以下內容從略。）5額定參數（內容從略）6設計和結構真空斷路器的設計和結構除應滿足GB 1984――89第6章的規定外，還應滿足以下要求。6.1 一般結構要求。

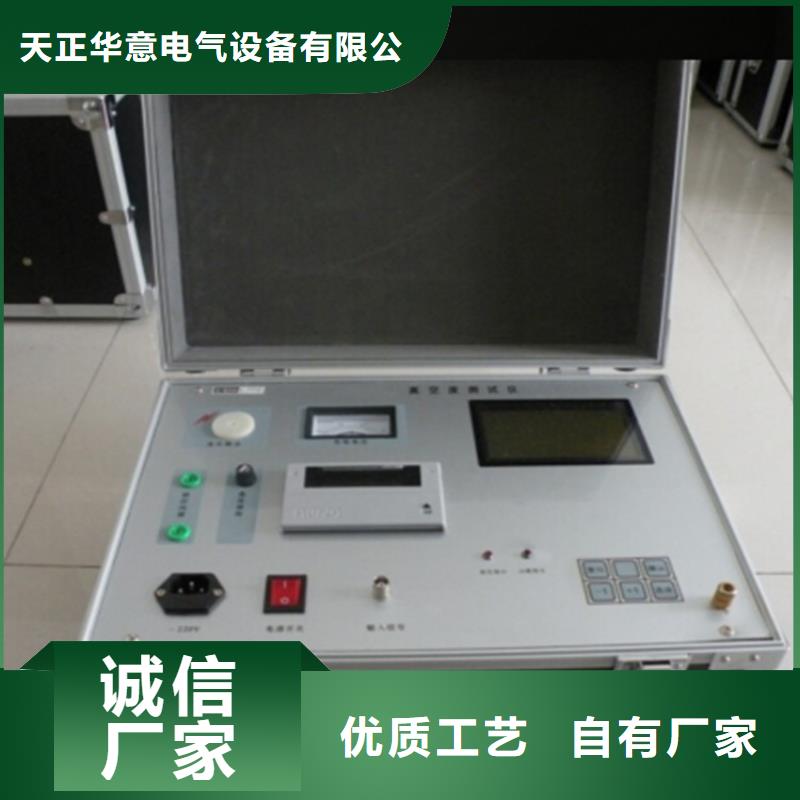

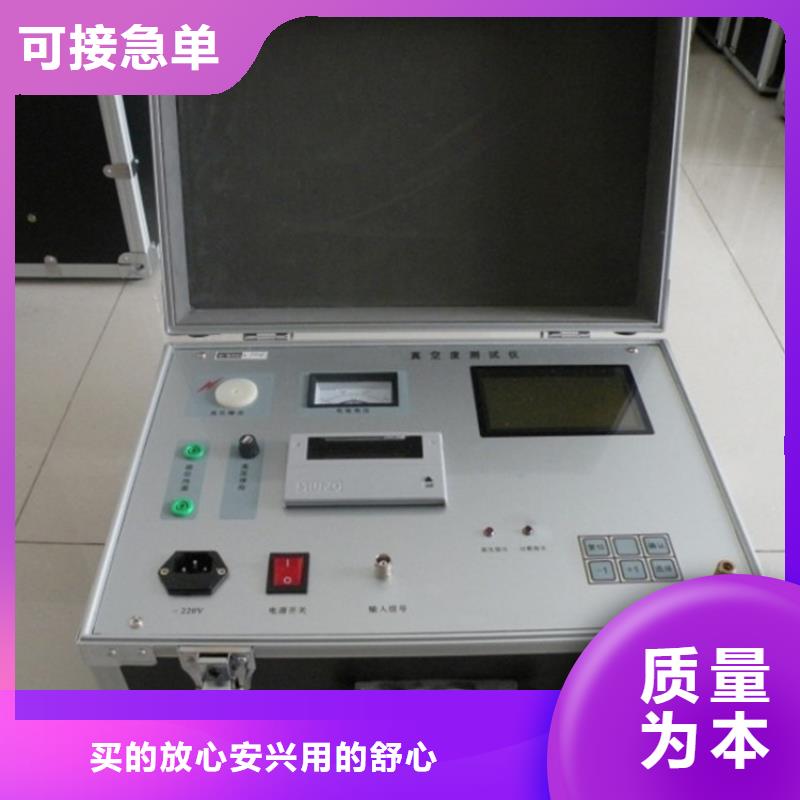

大連真空度開關測試儀如在0℃以下測試時請先將機器通電20分鐘后再使用。?空氣濕度：＜85％RH?輸入電源：AC220V±10％ 50/60HZ?外形尺寸：350×320×225mm第五章 真空度測試儀面板和外部接線圖面板介紹:1、離子電流輸出端：用于輸出測試所需的離子電流。（漏電流采樣端）2、磁控電流輸出端：用于輸出測試所需的磁控電流來加速電子流以減小外界的各種因素對測量精度的影響。3、高壓輸出端：用于輸出測試所需的高壓。（低2. 5萬伏高3萬伏）詳見3.3.5操作說明.4、外接電源:提供儀器所需的工作電壓。AC220V±10％ 50/60HZ)5、電源開關：控制儀器的總開關。6、管型：用于選擇與測試相對應的管型。7、真空度顯示：用于顯示檢測真空度的真實值。（讀數用科學計數法讀取）8、Pa（真空度）燈：用于指示當前讀數類型、單位9、A（電流）燈：用于指示當前讀數類型、單位。詳見3.3.4操作說明。10、高壓選擇開關：用于選擇測量所需的高壓等級，被測管型是10KV以上選用的位。10KV以下選用低檔位。11、磁控電壓：用于指示磁控線圈的電壓。12、按鍵：選擇鍵用于選擇管型，選擇鍵燈亮為有效；選擇管型后，選擇鍵燈滅為選中。上下鍵：用于上下翻動選擇所需的管型。打印鍵：在測量結束后，打印出測量的數據。打印鍵燈亮有效。校驗鍵：用于如可沒有可代用的參數，則可使用效驗鍵。這樣可直接出電離電流。一般來說，電離電流（A）較真空度（Pa）小兩個數量級左右。測量鍵：選好管型后，測量鍵燈亮表示開始測量。

大連真空度開關測試儀具體的操作為：先將儀器接地端接到大地上，再將磁控線圈通過磁場電流線連接儀器的磁場電壓正、負端，將高壓輸出端用高壓電纜連接到真空管的靜觸頭上，將離子電流輸入端通過離子電流線（屏蔽線）接至真空管的動觸頭上。圖4測試連線圖3、功能選擇。接線完畢后打開儀器電源開關，液晶屏將顯示如圖所示的界面①約3秒，隨后顯示界面②。這時可以通過“設置”鍵來移動光標選擇所需調整的年、月、日，然后按“↑”鍵來調節數字與當前的日期一致，調整完成后按“確認”鍵則進入界面，這時可以通過“↑”鍵或“設置”鍵移動光標以選擇相應的功能，儀器將會根據所選擇的功能執行管型設置、測量、查看歷史數據等任務。界面③4、設置管型。選擇“設置管型”功能后按確認鍵屏幕會進入設置管型界面。此時，按“↑”鍵或“設置”鍵即可進行管型設置，具體的管型設置參數表如下：滅弧室直徑≤80mm 1號管型80＜滅弧室直徑≤100mm 2號管型100mm＜滅弧室直徑≤110mm 3號管型110mm＜滅弧室直徑≤130mm 4號管型5．真空度測量。在進行測量前必須先進行管型設置（參見第四步）。按確認鍵返回界面選擇“測量”按確認鍵進行真空度測量，儀器的顯示如界面： 界面④其中××表示充電所需要的時間。當充電時間從60秒降到0秒后，儀器停止充電，隨即儀器輸出脈沖高壓并同時輸出脈沖磁場電壓。隨后屏幕上會顯示被測真空開關的真空度的值，測量結束后儀器將顯示界面（此值為儀器測試3E-03Pa標準真空管的值）。

大連真空度開關測試儀具體需處理以下幾個方面：A、兩端的接地；B、互感器；C、避雷器；D、消弧電容E、傳感器2、確保真空斷路器潔凈干燥3、確保真空斷路器開距(分閘)4、然后按圖２所示懸掛好勵磁線圈白刻度線對準真空斷路器中間位置用綁帶綁緊電磁鐵和真空斷路器（實驗時脈沖電壓會產生沖擊力，避免造成真空斷路器的損裂）。5、按測試線的顏色與插件大小連接線路，高圧大夾夾于離電磁鐵距離遠一點的真空斷路器一端，黃綠線須先連電磁鐵再連儀器。6、通過拔碼開關輸入選擇與真空斷路器相匹配的管型(帶護套的真空斷路器以護套的直徑為準) 。7、準備工作做好、檢查連線無誤后打開電源，按復位鍵，確保儀器處于初始狀態。8、按檢漏鍵進行檢漏，對真空管定質判斷，看真空斷路器泄露還是合格。9、按測量鍵進入測量看真空斷路器里真空度到底是多少然后打印測試結果。（顯示：3.26E-4Pa即為3.26×10－4 Pa帕斯卡）真空斷路器國標：出廠標準小于1.33×10－3 Pa帕斯卡；大于6 .62×10－2 Pa帕斯卡不合格10、放電：按檢漏降低磁場殘余電壓，關閉電源大夾對地放電（或用放電棒放電）單根分別拔出儀器上的黃綠測試線(手別碰到插件的裸露部分) 放電完成其它測試線可隨意拆卸。11、裝好配件試驗完成。六、注意事項：1、真空度測試應選擇在晴朗干燥的天氣里進行，并將真空泡表面擦拭干凈，真空泡表面污穢而導致的泄漏將嚴重影響真空度的實際測試結果。同一真空開關的真空度測試，每次測試時間間隔應不少于10分鐘。否則，由于管內被電離的空氣來不及恢復到正常狀態從而導致測試結果失真。 2、對同一真空開關的真空度測試，建議每天不要超過3次。3、測試真空度時，應先檢漏，檢漏合格后再進行定量測試。4、安裝勵磁線圈時，其定位指示線指向滅弧室聯接中縫處。5、測試過程中，人體不能接觸高壓和磁場電壓輸出端，測試儀的外殼應接地。6、高壓輸出線和離子電流線要分開，防止干擾。7、磁場電壓線，切匆短路，否則嚴重損壞儀器及人身！實驗前黃綠線須先連電磁鐵再連儀器；試驗完后單根分別拔出儀器上的黃綠測試線(手別碰到插件的裸露部分)。8、測試完畢后，應關閉電源，將高壓輸出端對地短接放電，以免被充電電容上的殘余電壓電擊。圖２號THKD-Ⅳ 真空開關真空度測試儀隨機附件∶1、磁控線圈

大連真空度開關測試儀裝箱清單1．主機 1臺2．附件箱（測試線4根，電源線1根，磁控線圈一個）1臺3．說明書 1份4．檢測報告 1份5．合格證及保修卡 1份十、質保青島天正華意電氣設備有限公司生產的所有儀器設備實行兩年保修，終身維護。在保修期內，負責免費檢查、修理、零部件替換；用戶附帶的其他費用，如運輸費用等由用戶自己承擔，由下列情況造成的損失，將酌情收取修理費用：1 由于疏忽大意，不按操作規程操作，而導致設備的損壞。2. 不經同意，自行拆動設備，更換零部件引起的損壞。3. 由于運輸或其它搬運過程中，處理不當而引起的損壞。附錄A：真空斷路器出廠時滅孤室真空度下限值。附錄B：真空斷路器運行中滅孤室真空度下限值。附錄A：中華人民共和國機械行業標準JB3855－19963.6－40.5KV戶內交流高壓真空斷路器1范圍本標準規定了額定電壓3.6－4.0KV戶內交流高壓真空斷路器（以下簡稱真空斷路器）的使用環境條件、額定參數、設計與結構、型式試驗和出廠試驗、運輸、貯存等方面的通用要求。2引用標準下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。在標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準版本的可能性。GB 156－1993標準電壓GB 311.1－83高壓輸變設備的絕緣配合GB 311.2－83高電壓試驗技術 部分：一般試驗要求GB 763－90交流高壓電路在長期工作時的發熱GB 1984－90交流高壓斷路器GB 1984－89交流高壓電器動、熱穩定試驗方法GB 2706－89電工術語 高壓開關設備GB 2900.20－94高壓開關設備常溫下的機械試驗GB 7675－87交流高壓斷路器的開合電容器組試驗GB 11022－89高壓開關設備通用技術條件機械工業部 1996－11－07批準 1997－07－01實施3．使用環境條件按GB 11022－89的3.14．定義本標準所采用的術語除按GB 2900.20和GB1984――89的第4章規定外，還采用下列定義。4.1 允許貯存期允許貯存期是指真空滅孤室從制造廠出廠至真空滅孤室內氣體壓力升高至允許的極限值之間的短時間。在此期間，真空滅孤室應能達到產品技術條件規定的各項技術指標。（以下內容從略。）5額定參數（內容從略）6設計和結構真空斷路器的設計和結構除應滿足GB 1984――89第6章的規定外，還應滿足以下要求。6.1 一般結構要求。

大連真空度開關測試儀將真空開關滅弧室的兩觸頭拉開一定的距離，施加電場脈沖高壓，將滅弧室置于螺線管圈內或?qū)⑿滦碗姶啪€圈置于滅弧室外側，向線圈通以大電流，從而在滅弧室內產生與高壓同步的脈沖磁場。這樣，在脈沖強磁場和強電場的作用下，滅弧室中的帶電離子作螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體密度即真空度近似成比例關系。對于不同的真空管型號（管型），由于其結構不同，在同等觸頭開距、同等真空度、同等電場與磁場的條件下，離子電流的大小也不相同。通過實驗可以標定出各種管型的真空度與離子電流間的對應關系曲線。當測知離子電流后，就可以通過查詢該管型的離子電流一真空度曲線獲得該管型的真空度。在常規磁控放電測試滅弧室的真空度時，為了提高其測試靈敏度，需從斷路器上卸下滅弧室，并置于螺線管線管內。這樣一來，滅弧室在重新裝回斷路器時需要調整機械參數，工作量很大并需專業人員。而使用新型磁控線圈可以從側面包圍滅弧室，這樣就不必拆卸滅弧室。而采用單片微機進行同步控制與數據采集處理，提高了滅弧室真空度的現場測試靈敏度。

大連真空度開關測試儀性能指標1、電 源： AC220V＋15％，50Hz；2、測量范圍： 10-5～10-1Pa；3、電場電壓∶ 30KV；4、磁場電壓∶ 1800V；5、儀器精度： 5％；6、使用環境： -10℃～40℃；7、外行尺寸： 460mm×335mm×330mm。8、主機重量： 12kg；四、測試原理本儀器采用磁控放電法進行測量。將真空開關滅弧室的兩觸頭拉開一定的距離，施加電場脈沖高壓，將滅弧室置于螺線管圈內或?qū)⑿滦碗姶啪€圈置于滅弧室外側，向線圈通以大電流，從而在滅弧室內產生與高壓同步的脈沖磁場。這樣，在脈沖強磁場和強電場的作用下，滅弧室中的帶電離子作螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體密度即真空度近似成比例關系。對于不同的真空管型號（管型），由于其結構不同，在同等觸頭開距、同等真空度、同等電場與磁場的條件下，離子電流的大小也不相同。通過實驗可以標定出各種管型的真空度與離子電流間的對應關系曲線。當測知離子電流后，就可以通過查詢該管型的離子電流一真空度曲線獲得該管型的真空度。在常規磁控放電測試滅弧室的真空度時，為了提高其測試靈敏度，需從斷路器上卸下滅弧室，并置于螺線管線管內。這樣一來，滅弧室在重新裝回斷路器時需要調整機械參數，工作量很大并需專業人員。而使用新型磁控線圈可以從側面包圍滅弧室，這樣就不必拆卸滅弧室。而采用單片微機進行同步控制與數據采集處理，提高了滅弧室真空度的現場測試靈敏度。五．儀器的工作原理真空度測試儀框圖如圖1所示。

大連真空度開關測試儀使用方法?（1）連線：將面板上的磁控電流輸出端通過導線與磁控線圈相連，使滅弧室觸頭至于分狀態（線圈套于滅弧室外），將高壓線和信號輸入線分別接滅弧室的動端與靜端。注意，高壓線應懸空（如圖所示）。 注意：使用前儀器必須良好接地！ 線圈與高壓輸出端應留有足夠距離。檢查連線正確后便可開機。（2）開機：將儀器的電源開啟后，顯示屏顯示菜單如下圖：（3）管型選擇：測量時，首先選擇管型，儀器內已存入多種管型，具體參數見附錄表格。按[選擇鍵]，使[←]指向選擇測試管型，按[確認鍵]，用［＋鍵］或［－鍵］調整管型參數，當顯示器顯示管型與所需測量的管型代號一致時便可，按[確認鍵]，返回主菜單。若說明書中沒有給出要測量的管型時，可用尺寸相近，接線方式相同的管型代替. 如果沒有可代用的參數，則可按[選擇鍵]使[←]指向“A”，這樣可直接給出電離電流，一般來說。電離電流（A）較真空度（Pa）小2個數量級。（4）檢驗儀器功能該功能廠家用于調試儀器，用戶可以不關心。（5）測量按[選擇鍵]使[←]至測試真空管“Pa”，按[確認鍵]儀器處于測量狀態。并自動完成所有的測量、計算、顯示等全過程。儀器內計算機執行測量步驟如下：啟動高壓→測漏電電流→自動關閉高壓，接通充電開關→電壓到規定值→重新啟動高壓，同時啟動磁控電流，測量漏電電流＋電離漏電電流→扣除漏電電流→電流轉變成真空度值→顯示、打印。若測量電離電流，則顯示電流值。

大連真空度開關測試儀整機由測量控制電路、電場高壓產生電路、磁場線圈電流控制電路、通訊、打印機、液晶顯示電路等組成。其工作過程為：由測量控制電路發出指令，由開關電源給磁場電容充電，通過控制電路監控，當磁場電容上的電壓達到預定值后，控制電路發出兩路控制信號分別控制電場高壓的輸出和磁場線圈電流的導通，使滅弧室處于強電場、強磁場的狀態中，滅弧室開始放電，產生離子電流I，如圖2中的曲線I所示。該電流經取樣電阻R和預處理電路后輸入單片機，經運算由液晶顯示屏顯示測得的真空度值。圖2 放電波形圖六、儀器面板說明1 儀器面板布置圖注：1．儀器接地端 液晶顯示器； 2．離子電流端；8. 電源插座；3．磁場電壓-； 9. 電源開關；4．磁場電壓＋； 10. 通訊口；5．高壓輸出端；11. 按鍵；6．打印機； 七、使用方法1、將被測的真空管兩端斷電。被測的真空管不必從開關柜上拆卸，但必須使真空管處于正常的斷開狀態，并打開真空開關進出線的刀閘；若真空開關還沒有裝上，也需要采取措施使真空開關動靜觸頭處于正常開距狀態，并將其置于絕緣良好的支撐架上，同時要注意磁控線圈的安裝位置，應安裝在滅弧室中間略偏動觸頭的位置。2、將被測的真空管按圖4與儀器接線（注：如使用繞線式磁控線圈，將扁平電纜沿真空開關繞三圈，然后對接）。具體的操作為：先將儀器接地端接到大地上，再將磁控線圈通過磁場電流線連接儀器的磁場電壓正、負端，將高壓輸出端用高壓電纜連接到真空管的靜觸頭上，將離子電流輸入端通過離子電流線（屏蔽線）接至真空管的動觸頭上。圖4 測試連線圖3、功能選擇。接線完畢后打開儀器電源開關，液晶屏將顯示如圖所示的界面①約3秒，隨后顯示界面②。這時可以通過“設置”鍵來移動光標選擇所需調整的年、月、日，然后按“↑”鍵來調節數字與當前的日期一致，調整完成后按“確認”鍵則進入界面，這時可以通過“↑”鍵或“設置”鍵移動光標以選擇相應的功能，
