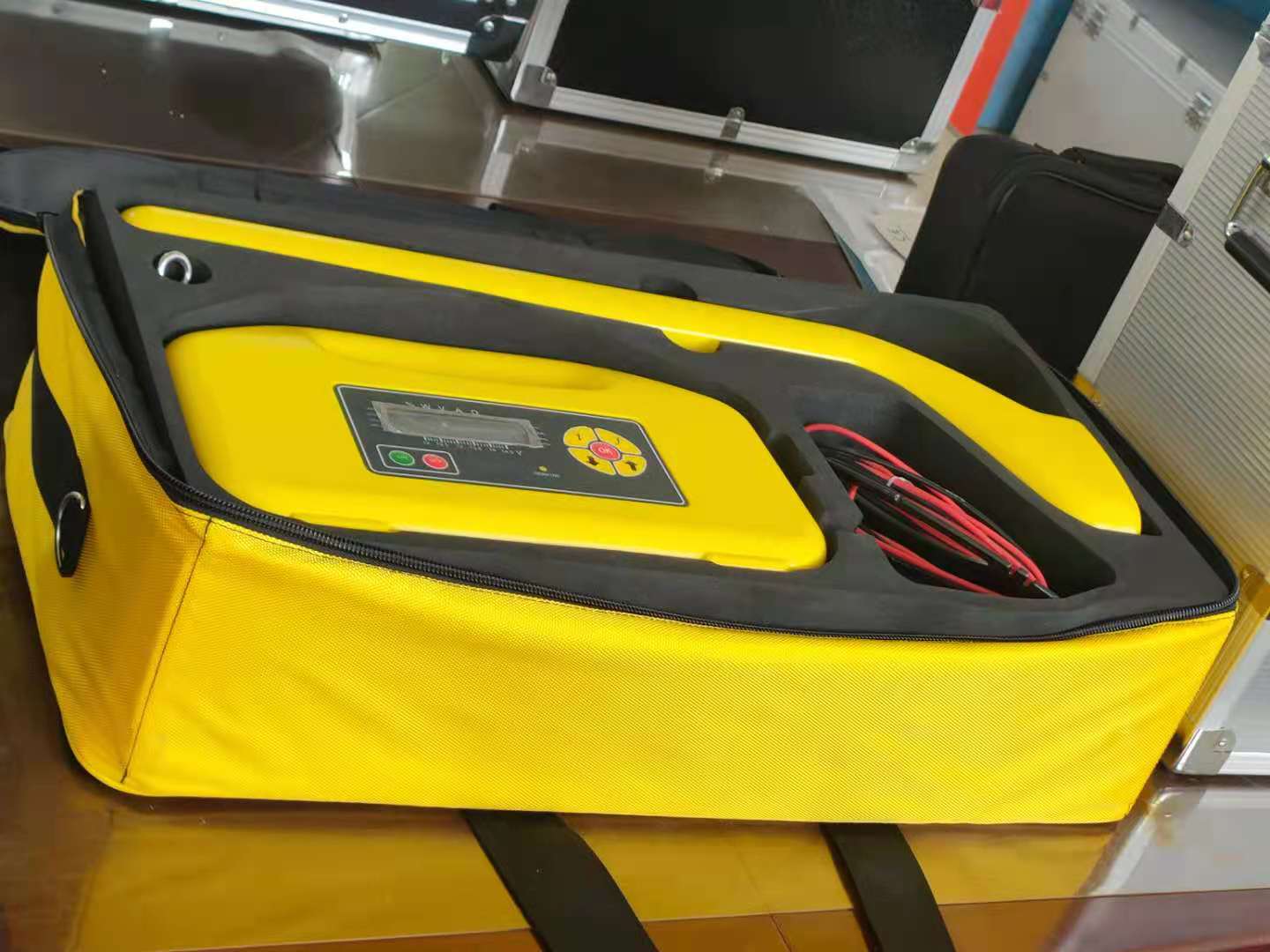

滁州地下電纜管線探測儀 設備組成本設備包括發射機、接收機、空間磁場傳感器及相關附件：發射機的接線盤、輸出連接線、掛線桿、保護地線等組成。一、發射機在架空線處于離線狀態下，向故障線路注入信號使接地故障復現，電流由發射機輸出，流經故障線路，在接地點入地并返回發射機。發射機面板如圖2-1-1所示：其中：1.控制器見圖2-1-2發射機控制器。2.保護地端子：用于連接保護地線，接大地網。3.測試地插座：接工作接地線，接大地網。4.高壓輸出插座：用于連接故障線路。根據現場情況，可使用短連接線夾在開關柜的線路側；若必須接在架空的線路上，則選用接線盤裝的長連接線，并用掛線桿掛在故障線路上。圖2-1-2發射機控制器其中：1、按鍵說明：五向鍵中的上下鍵：用于設定輸出電流。【中鍵】用于修改輸出方式。【啟動】鍵：啟動測試。【停止】鍵：停止測試。2、工作模式：指示當前工作模式。3、輸出方式：斷續/連續。斷續輸出：適用于空間磁場傳感器定點方式。連續輸出：適用于無線電流傳感器定點方式。4、高壓輸出指示：當啟動高壓輸出后動畫指示高壓輸出，當停止高壓輸出后，顯示綠色，并停止動畫。5、輸出電流：指示當前輸出的電流。6、輸出狀態指示燈：紅燈亮：高壓合； 綠燈亮：高壓分7、輸出限制指示：電壓限制：輸出已經達到電壓，無法繼續提高輸出電流。功率限制：輸出已經達到功率，無法繼續提高輸出電流。二、接收機接收機用于在架空線正下方探測特征信號，使用時需要插入空間磁場傳感器。

滁州 地下電纜管線探測儀 組成、工作原理及操作步驟農村的配網線路中更為接地十分常見，發生接地故障時，常用搖表和人工逐級登桿目測法來尋找接地故障點。我們知道，用搖表查線是要將線路反復多次切割后一段一段地搖，非常麻煩，且又非常很耗時，更何況搖表只能搖到2-3kV，對高阻接地或隱形接地故障是無能為力的；而人工逐級登桿目測法又要耗費大量的時間和大量的人力物力。這種落后的尋線方法與當今電網高度自動化水平極不相適應。無數電力工作者為解決這一問題做出了長時間的巨大努力，但至今仍然沒有滿意的結果。因而成為困擾電力部門幾十年無法解決的一個重大技術難題。本公司利用了公司經合了國內直流接地故障定位技術、小電流接地故障定位等原理，發明了“S注入法”原理，并成功研發的“高壓恒流開路，交流信號自動跟蹤定位”技術，基于傅氏算法，開發《配電網線路單相接地故障定位儀》，在10kV（35kV）配網單相接地故障定位的作業方法上取得了重大突破。它解決了因長時間找不到接地故障點而不能及時恢復送電引起的的客戶投訴和因售電量減少造成的經濟效益問題；也解決了因人海戰術即人工逐級登桿查找接地故障而耗費大量人力物力的問題。使用該儀器就可以在極短的時間內找出接地故障點。儀器內置電池供電，一次可以工作6小時以上，重量小于8公斤，實用方便，從而很好的解決了上述問題，并使停電查線更為準確、快捷、方便、輕松，具有傳統方法所無可比似的優越性。

滁州地下電纜管線探測儀功能特點?羅盤顯示：直觀顯示管線位置。?左右指示：左右箭頭顯示管線位置正誤提示：部分頻率下，實時測量管線電流方向，實現跟蹤正誤提示，排除臨線干擾。?實時進行深度和電流測量。?歷史曲線顯示：直觀顯示信號變化情況。?性鑒別：卡鉗（選配件）鑒別可明確給出鑒別結果（選配件）鑒別在不方便使用卡鉗時使用。?接地故障查找：使用A字架（選配件）可定位管線的對地絕緣破損點，無須調零，箭頭指示故障點方向。?全數字化高精度采樣及處理，接收通頻帶極窄，抗干擾能力強，能充分抑制鄰近運行電纜及管道的工頻及諧波干擾。?多種探測頻率：主動探測和被動探測。?發射機多種信號輸出方式：直連輸出、卡鉗耦合、輻射感應。?發射機大功率輸出，輸出多檔可調，自動阻抗匹配，全自動保護。?內置大容量鋰離子電池組，欠壓自動關機，長時間無操作自動關機。?機殼堅固、質輕便攜。三、技術指標?發射機：1.輸出方式：直連輸出、輻射感應、卡鉗耦合（選配）。2.輸出頻率：640Hz（復合頻率）、1280Hz（復合頻率）、10kHz、33kHz、83kHz。3.輸出功率：10W，10檔可調，自動阻抗匹配。4.直連輸出電壓：150Vpp。5.過載和短路保護。6.人機界面：128×64點陣液晶顯示器。7.內置電池：4節18650鋰離子電池，標稱7.4V，6.8Ah。?接收機：1.輸入方式：內置接收線圈、接收卡鉗(選配)、聽診器(選配)、查障A字架(選配)。2.接收頻率：主動探測頻率：640Hz、1280Hz、10kHz、33kHz、83kHz。工頻被動探測頻率：50Hz/60Hz和250Hz/300Hz(用戶可配置)。射頻被動探測頻段：中心頻率分別為10kHz、33kHz、83kHz。3.管線探測模式：寬峰法、窄峰法、音谷法。4.電纜鑒別模式：接收卡鉗(選配)智能鑒別和電流測量、聽診器(選配)鑒別。5.人機界面：320×240點陣液晶顯示器。

滁州 地下電纜管線探測儀 工作原理當線路發生接地故障時，在停電狀態下，信號發生裝置向故障線路發送一個具有一定功率的直流脈沖信號使故障重現，根據基爾霍夫定律，該信號會通過接地點流向大地，即信號源、線路、接地點和大地之間形成回路。那么從線路始端到故障點的路徑上采用二分法的方式，在故障區域就能夠測量到與注入信號近似等值或是小于該值的信號，而非故障區域（包括非故障分支和故障點后）故障的電流消失。逐級縮小接地區間范圍，直到找到故障點。示意圖如下:圖1 系統示意圖3主要功能與特點3.1充分注重用戶的使用體驗：體積小、重量輕、操作簡單、定位快速準確、長時間工作穩定的特點，方便野外作業。3.2適用于小電流接地系統配電網能夠檢測架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地等多種故障。3.3超低頻高壓直流信號、獨有的高速采樣技術以及先進算法有效的避免了系統分布電容影響，數據采樣更加。3.4故障電阻的檢測范圍寬，能夠有效檢測高阻接地等隱性故障：?本儀器能夠檢測線路上由于瓷瓶開裂、污物、潮濕等原因高阻狀態下的接地，此狀態的檢測可有效的防止隱性接地故障的發生。3.5施加恒流信號使故障重現，故障電阻發生變化儀器將自動調節保持電流恒定，為故障檢測提供了可靠的信號保證。3.6整套儀器設計小巧，操作簡單，自動化程度高，減少了人工參與判斷引起的誤判，提高了故障檢測的準確性，大大了工作效率：?主機體積小整機質量僅4.5kg，采集器和接收器總共不足0.5kg，其便捷性可見一斑。?

滁州 地下電纜管線探測儀發射機利用內置的輻射線圈向外輻射高頻電磁場（一次場），金屬管線－大地回路耦合出感生電流，感生電流再輻射電磁場（二次場），接收機接收二次場進行管線探測。輻射感應法的優點在于使用方便，無須接線，不和管線進行任何形式的電氣連接，特別適用于無外露點的管線探測，也是一種區域管線探查的主要手段。其缺點在于管線感應電流小于直連法和卡鉗法，尤其管線深度較大時效果較差，適用于深度小于2m的管線；對一定范圍內的所有管線均能感應出信號，會對特定管線的識別造成困難。1、發射機的放置使用輻射感應法時，發射機無須連接任何附件，發射機自動識別為“輻射”法。用于管線跟蹤時：在預計管線的上方，將發射機垂直放于地面，并且和預計的管線方向垂直。探測過程中需要和接收機配合，根據探測到的管線實際方向和位置進行調整，如下圖所示：圖2-3-1 輻射感應法用于管線區域探查時：在需要探查的區域，由兩人操作，發射機和接收機間隔一定距離同步移動，并保持發射機和接收機的方向一致（詳見P28：輻射探查）。注意事項：?管線兩端必須接地，才會感應出信號。接地可以是連續接地（如不絕緣的管道），也可以是兩端接地（如高壓電力電纜的金屬鎧裝兩端接地）。?絕緣良好而兩端又不接地的管線無法使用感應法，例如：有些低壓電纜沒有金屬鎧裝，或者鎧裝不接地，將無法使用感應法或效果較差。?不能將發射機置于金屬井蓋上，也不能在鋼筋加強的混凝土路面上使用，否則信號將被井蓋或鋼筋網阻斷，而不能施加到下面的管線上。?發射機除了向管線輻射信號，還不可避免的向周圍空間輻射，會給接收造成干擾，所以使用感應法時，接收機和發射機必須相隔一定距離（收發距）。

滁州 地下電纜管線探測儀 注意事項：?管線兩端必須接地，才會感應出信號。接地可以是連續接地（如不絕緣的管道），也可以是兩端接地（如高壓電力電纜的金屬鎧裝在兩端接地）。?管線不同分段之間，或管件和管道之間可能是絕緣的，如果絕緣則需設法將其電氣連接，否則不能使用卡鉗耦合法。?是否在管線上有效地感應出電流，只能通過接收機的探測效果來判斷，如果不能正常探測，則換用其它信號發射方法。?卡住管線時，確保卡鉗的鉗口完全閉合，并確保鉗口無異物、不生銹。3、界面介紹發射機開機狀態下，自動檢測連接的附件并工作在卡鉗模式，屏幕顯示如下：圖2-2-3 卡鉗耦合輸出界面顯示4、頻率選擇按頻率減小鍵 和頻率增大鍵 選擇發射頻率。共有五種頻率可供選擇：640Hz，1280Hz，10kHz，33kHz，83kHz。開機默認1280 Hz。卡鉗耦合法的頻率選擇方法和直連法相同。5、輸出功率調節按輸出減小鍵 和輸出增大鍵 調節輸出水平，共分10檔。使用卡鉗耦合到管線上的電流遠小于直連法，應盡量使用輸出水平。卡鉗耦合法無法顯示耦合到管線上的電壓和電流。三、輻射感應法當管線無外露點，需要使用輻射感應法；在地面開挖前，需要探查地下有無管線時也主要使用輻射法。

滁州 地下電纜管線探測儀架空線路小電流接地故障定位儀使用說明書青島天正華意電氣設備有限公司尊敬的用戶：感謝您選用本公司生產的架空線路接地故障定位儀。希望本手冊對您使用該產品提供盡可能詳細的技術資料及幫助信息。在正式使用該儀器之前，請仔細閱讀本說明書，以確保您對本產品的正確使用。如果您對說明書中所述內容有任何疑問，或者需要業務咨詢或技術支持，歡迎您與我公司銷售部或技術部取得聯系，我們將竭誠為您服務。閱讀完本說明書后，請妥善保管，以備后用。重要提示：1 儀器在不使用的情況下，請及時關閉電源！2 充電電池屬于消耗部件，應注意維護，在使用時充電電池有效容量會隨時間逐漸降低，從而使有效使用時間縮短，為了盡量提高電池壽命，請注意以下維護措施：2.1如果長期不使用儀器，請定期進行充、放電，電池應至少每月充、放電一次；2.2嚴禁虧電使用，虧電將嚴重縮短電池壽命，甚至使電池報廢，當儀器欠電時，應馬上關閉電源，進行充電。避免因電池放電時間過長而導致電池失效。2.3充電燈：充電過程中亮紅色；充電完成后亮綠色。3 接線前必須保證待測線路已經停止運行。4 在需要測試的故障線路全長范圍內，均不能掛接地線。5 使用前儀器必須可靠接地。
