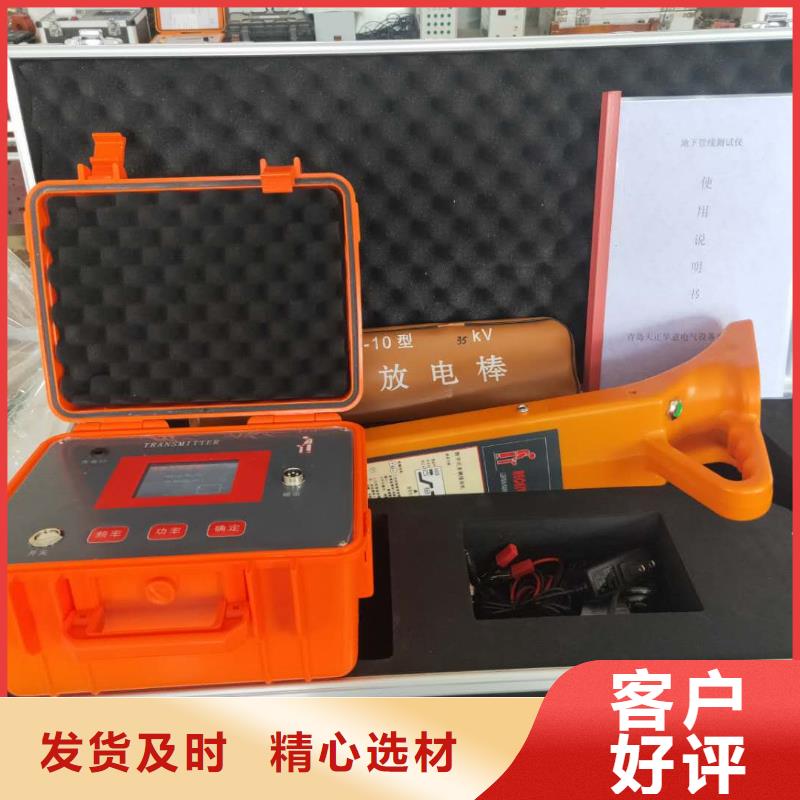

池州地埋電纜管線探測儀界面介紹發射機開機狀態下，自動檢測連接的附件并工作在卡鉗模式，屏幕顯示如下：圖2-2-3 卡鉗耦合輸出界面顯示4、頻率選擇按頻率減小鍵 和頻率增大鍵 選擇發射頻率。共有五種頻率可供選擇：640Hz，1280Hz，8kHz，33kHz，82kHz。開機默認1280 Hz?？ㄣQ耦合法的頻率選擇方法和直連法相同。5、輸出功率調節按輸出減小鍵 和輸出增大鍵 調節輸出水平，共分10檔。使用卡鉗耦合到管線上的電流遠小于直連法，應盡量使用輸出水平?？ㄣQ耦合法無法顯示耦合到管線上的電壓和電流。三、輻射感應法當管線無外露點時，可以使用輻射感應法；在地面開挖前，需要探查地下有無管線時也可使用輻射法。發射機利用內置的輻射線圈向外輻射高頻電磁場（一次場），金屬管線－大地回路耦合出感生電流，感生電流再輻射電磁場（二次場），接收機接收二次場進行管線探測。優點：使用方便，無須接線，不和管線進行任何形式的電氣連接，特別適用于無外露點的管線探測，也是一種區域管線普查的手段。缺點：管線感應電流小于直連法和卡鉗法，適用于埋深較淺的管線，深度較大時效果變差；發射機下一定范圍內所有管線均能感應出信號，無法識別特定管線。1、發射機的放置使用輻射法時，發射機無須連接任何附件，發射機自動識別為“輻射”法。用于管線跟蹤時：在預計管線的上方，將發射機垂直放于地面，并且和預計的管線方向垂直。探測過程中需要和接收機配合，根據探測到的管線實際方向和位置進行調整，如右圖。 圖2-3-1 輻射感應法用于管線區域探查時：在需要探查的區域，由兩人操作，發射機和接收機間隔一定距離同步移動，并保持發射機和接收機的方向一致（詳見P28：輻射探查）。

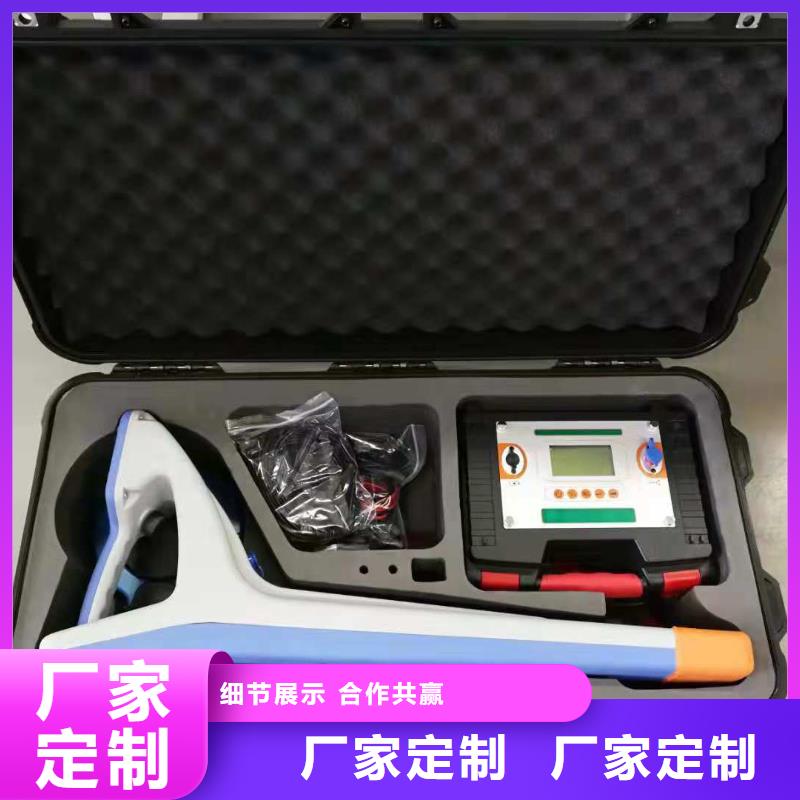

池州地埋電纜管線探測儀電纜路徑查找信號發射器一、簡介電纜故障測試儀主機具有測距功能，也具有電纜路徑發射器功能，電纜路徑信號發射器配合聲磁數顯同步定點儀，能準確的探測各類地埋電力線纜、金屬管道的埋設路徑及埋設深度。二、功能特點采用多頻率正弦信號，在探測埋地電纜的路徑走向及埋設深度時，可有效地抑制工頻干擾、同頻干擾，提高了現場探測效率。該設備信號輸出功率大，可以使所探測的路徑距離達10km以上，完全滿足國內大多數企業的各類超長度敷設電纜的埋設路徑查找工作。三、技術指標1、輸出功率：在負載電阻為10Ω時，輸出功率大于30W，并且連續可調。2、工作頻率：18kHz、33kHz、65kHz、83kHz3、具有自動過熱、過載保護功能，可連續工作8小時以上。4、工作電源：12V 5、環境條件：溫度-20～50℃，濕度小于95％

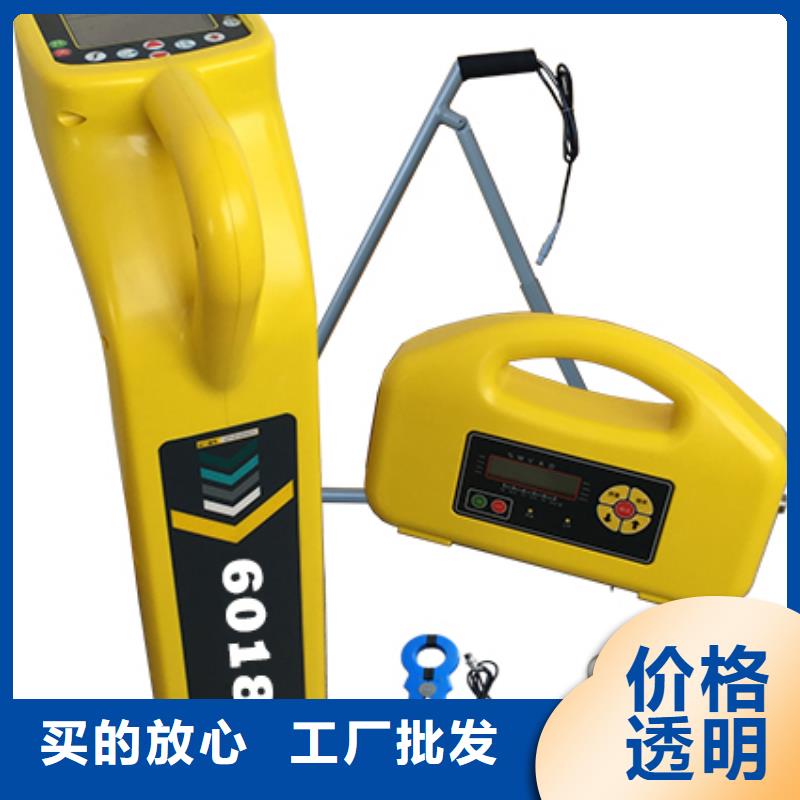

池州地埋電纜管線探測儀電纜故障探測儀組成部分及其結構功能（一）接收機：接收機用于對地下管線、電纜的定位，地下管線的埋土深度的測量以及電流測量。多種頻率和工作模式能夠滿足各種環境和各種管線探測的需求。接收機用來對目標管線定位、測深。2.1接收機功能：開、關鍵(1) 按下開鍵即開機，按下關鍵即關機。開啟接收機后，如在設置的自動關機時間內沒有按動任何功能鍵，接收機則自動關機。如按動任意功能鍵，則接收機會重置關機時間。f鍵 (2) 頻率選擇鍵：根據發射機的頻率選擇對應的檢測頻率，可供選擇的頻率包括無線電、50Hz、100Hz、512Hz、1KHz、33KHz、83KHz。儀器型號不同，頻率配置也不相同，具體頻率根據生產廠家的產品規格書確定。模式鍵(3) 模式鍵用來選擇接收機的工作模式，用于管線定位。定位過程中一般先用峰值法進行測量。測繪模式包括：谷值模式峰值模式寬峰模式峰值箭頭模式電力模式：可檢測50Hz電力電纜當有外接A字架或識別夾鉗時，還可以選擇外接信號模式。增益鍵(4) 增益鍵用來調節增益大小，按下鍵增大增益，按下鍵減小增益，在調節過程中，在顯示窗口的下側中間顯示增益大小（16），常按或3秒啟動自動增益功能，此時增益數字變成閃動的光標（如左圖所示），儀器自動調整信號強度到滿刻度的70％左右。信號的相對強度通過顯示窗口上方的條形圖（8）和圖形下面的數字

池州地埋電纜管線探測儀說明：1.長按標定鍵 進入或退出信息/菜單界面。2.上下左右鍵選擇菜單項，OK鍵確認執行，ESC鍵返回上級菜單。3.設備識別碼UID（短碼和長碼，括號內為長碼），不能修改。4.工頻頻率、深度單位、主動探測頻率對應菜單設置值。5.若不選配藍牙和GNSS定位功能，則藍牙和GNSS信息不顯示。菜單項：1、系統功能：?保存設置?退出菜單界面?中英文切換復位關機2、存儲功能：?通過藍牙發送全部存儲數據3、工頻頻率選擇：選擇50或60Hz 4、深度單位選擇：?選擇米或英尺、有源探測頻率使能：可選的有源頻率列表?恢復出廠默認頻率?使能所有頻率 說明：1.工頻頻率、深度單位、有源探測頻率的選擇：菜單項前面帶＊號的為使能的項目，不帶＊號的為禁止的項目。上下鍵選擇菜單項，OK鍵切換使能/禁止。2.頻率過多會造成操作繁瑣，建議只使能常用的頻率，需要時再使能其他頻率。50（或60Hz）用于探測電力電纜，100Hz（或120Hz）用于外加電流陰極保護（CPS）管道的探測。3.若未選配藍牙及存儲功能，則存儲功能主菜單下沒有子項內容顯示。4.設置完成后，須進入系統主菜單，選擇保存，短按OK鍵 保存設置內容。第二章 發射信號的一般方法發射機對管線施加信號的方法有三種：直連、卡鉗耦合和輻射感應，本章作為這些方法的一般介紹，對于電纜探測來說有其特殊性，在第三章中專門介紹。一、直連法直連法是將發射機的輸出線直接接到金屬管線上，并將信號直接注入。直連法適用于：電力電纜、通信電纜、金屬自來水管道、金屬燃?xì)夤艿溃帢O保護管道測試點或其它接入點，以及有長線特征的連續性金屬物體等。發射機發出的電流經過管線，在其接地點流入大地，或通過管線和大地之間的分布電容流入大地，返回發射機。管線上的電流會產生電磁場輻射，接收機通過接收磁場進行管線探測。相比于其他方法，直連法能夠得到的發射電流，所以在條件允許的情況下，應盡量采用直連法。1、直連輸出線纜連接將發射機直連輸出線纜一端的5芯紅色插頭插入發射機的輸出插座。

池州地埋電纜管線探測儀路徑信號發射器面板示意圖1.操作面板介紹① 開關按鍵：按下自鎖接通電源，再按解鎖斷開電源。開機2分鐘無任何操作時，屏幕將變暗進入屏保節能狀態。② 充電端口：用于連接充電器，給電池充電。③ 增益旋鈕：測量電纜故障點距離時，順時針旋動幅度增大；逆時針旋動幅度減小。（需采樣刷新才有變化）④ 路徑信號：尋找電纜路徑時，從該端口發出信號。⑤ 測距端口：測量電纜故障點距離時，從該端口發出信號。⑥ 觸摸式彩色液晶屏：詳見“工作界面介紹”。3.路徑信號界面：開機后，點擊“路徑信號”，進入路徑信號界面，如下圖：五、使用方法步驟儀器連線如圖所示：說明：接線時，必須將被測電纜始端頭的接地線與系統地?cái)嚅_；信號發射器的輸出電纜中的紅夾子接在被測電纜的始端頭鎧裝上或接在被測電纜的芯線上；輸出電纜的黑夾子接在系統地上或接在接地電阻良好的地樁上，以保證被測電纜有較強的信號電磁場輻射。1、將被測電纜始端頭的接地線（鎧裝）與系統地?cái)嚅_。將信號發射器的輸出電纜中的紅夾子夾住被測電纜的始端頭地線或任一芯線，黑夾子夾在系統地上（或夾在打入土地的地樁上）。2、選擇頻率，點擊啟動。3、接收機置“路徑”檔。接通電源后，調節“音量”電位器。當接收機靠近輸出電纜的紅夾子時，耳機中應聽到“嘟、嘟”的斷續音頻振蕩聲，此時即可攜帶接收機到電纜敷設現場尋測電纜的埋設路徑及埋設深度（詳見“電纜路徑探測原理及方法”）。4、路徑尋測完畢，應及時關掉信號發射器及接收機電源。

池州地埋電纜管線探測儀直連法旋轉FUNTION旋鈕，開啟發射機。根據應用要求，選擇相應的頻率、模式、功率。當切斷和重新連接紅色引線時，通過注意顯示器上的mA輸出或注意發射鉗音調變化來檢查連接是否良好。當連接狀態不佳或者管線接地電阻過大時，會有紅色提示。影響接線質量的因素包括：a)管線連接點銹蝕：用鋼絲刷清潔接線區域b)接地不良：將地釘插入潮濕地面。用水將周圍地面打濕。如果仍有問題，請嘗試連接到檢修孔蓋板周圍。避免連接到圍墻護欄上，否則可能沿著圍墻產生回波信號電流，干擾定位信號。如果接收信號不夠強，首先從較低輸出信號開始，逐漸增加輸出。如果將輸出設置為較高水平，可能會導致部分信號“流出”到其他功能結構，從而導致電源消耗過大，造成能源浪費。當連接到鐵質材料上時，有時可能無法找到恰當?shù)耐怀霾课?，無法夾持夾鉗。這種情形下，請使用可選磁鐵與線路接觸，然后將紅色夾子夾到磁鐵上。一個很好的例子是連接到街道照明電路。通常的做法是將照明電纜的護套連接到路燈的金屬檢查蓋上。當連接到檢查板將通過板和護套為電纜供電。通常，蓋板上沒有能用于夾持的突出部位，因此在蓋板上使用磁鐵提供合適的夾持點。1.1 界面介紹旋轉FUNCTION旋鈕至管線探測模式或電纜識別模式開機，進入管線探測或電纜識別信號發射界面。在選擇合適的頻率、模式和功率后，長按輸出。正常輸出時，符號閃爍提示，在此期間不可觸碰連接線的裸露部分，以防觸電。

池州地埋電纜管線探測儀青島天正華意電氣設備有限公司主要用于高低壓電纜絕緣不良及高阻泄漏性故障點的燒穿及故障距離初步判斷，使用燒穿功能使其高阻故障點的絕緣阻值大幅度降低，變成低阻故障后，再使用電橋功能對電纜故障位置進行初步測試定位，也可使用其他測試儀定位故障位置。數控?zé)╇姌蛞惑w機符合《中華人民共和國電力行業標準》和《高壓試驗裝置通用技術條件》要求。數控?zé)╇姌蛞惑w機采用單片機控制、大屏彩色液晶顯示；自動化程度高，保護功能完善，實時顯示燒穿電壓、燒穿電流的變化曲線圖，電橋采用一鍵式自動測試，直接顯示測試結果。測試簡單方便并以中文提示儀器的工作狀態。輸出電壓高、功率大、結構緊湊、攜帶方便。并且能在電纜故障測試及試驗方面提供了大功率的直流高壓源。 功能特點⑴ 用于高壓及低壓電纜絕緣不良和高阻泄漏性故障點的燒穿，使其絕緣阻值大幅度降低，并達到電橋初步定位故障測試要求。⑵ 本機采用高壓電力電子技術，燒穿電流大幅上升，可在短時間內燒穿電纜絕緣不良點及高阻泄漏點故障，并且實現了燒穿短路后自動停機。⑶ 本機內部采用高精度的數字檢測和控制技術，實時采集、顯示高壓值和電流值；實現了電壓、電流、極限功率三重限定，并具備高溫自動報警等多項保護功能。⑷ 本機實現全自動電橋測試，無需人工干預，一鍵自動測試，直接顯示結果，結束后可自動關斷輸出。
