以下是:河北承德【球鉸支座橋梁伸縮縫現貨銷售】的圖文介紹

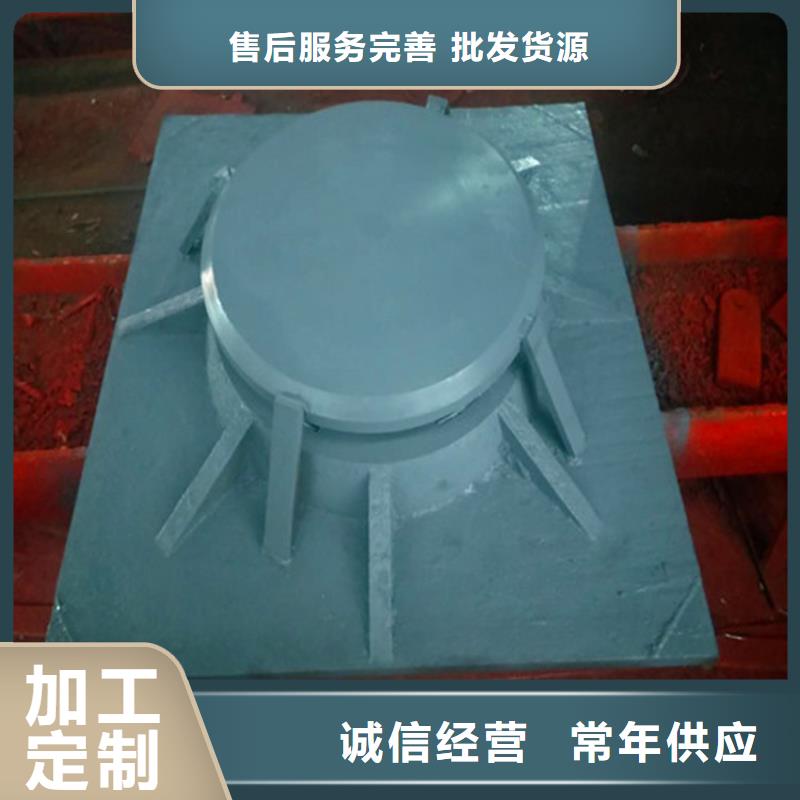

固定球鉸支座:可以轉動,水平、垂直方向不能移動。構件與支座用光滑的圓柱鉸鏈聯接,構件不能產生沿任何方向的移動,但可以繞銷釘轉動,可見固定鉸支座的約束反力與圓柱鉸鏈約束相同,它具備著工期短、響應快、靠譜性高等特點。固定網架球鉸支座功能與結構原理圖球鉸支座鋼結構雙向滑動鉸支座的主要技術性能:鋼結構滑動鉸支座可承受豎向載荷;鋼結構滑動鉸支座具有抗豎向拉力的性能。
保證豎向地震時上下結構不脫節;鋼結構滑動鉸支座具有抗水平力的性能,保證水平地震時結構不脫落;鋼結構滑動鉸支座可適應徑向、環向的位移要求;鋼結構雙向動鉸支座可適應任意方向的轉角要求;鋼結構滑動鉸支座通過球面?zhèn)髁Γ怀霈F(xiàn)力的縮頸現象,作用在上、下結構的反力比較均勻;固定抗震球形鉸支座的工作原理:球鉸支座廠固定球鉸支座是指支座不允許任何方向的位移。
但允許任何方向有一定的轉角,原理與橋梁工程的球型鋼支座類似,單向滑動球鉸支座是指支座能允許沿著支座長軸方向有一定位移滑動,并且允許沿長軸豎直面有一定轉角,相當于橋梁工程的球型鋼支座、減隔震支座的功能組合。球鉸支座的優點在于既能允許釋放由于施工、溫度、荷載變化等因素引起的支座轉角變化。
又允許其產生位移,這樣可以釋放掉結構的不利應力。目前,固定抗震球形鉸支座技術已經被用于多個大型建筑工程。鋼結構支認選用時應注意的事項:選用支座時應注意承載力的大小、豎向拉力的大小、水平力的大小,并注意位移量和轉角,對于減震支座還應注意水平彈性剛度。選用支座時應注意支座的類型,即雙向活動型、單向活動型、固定型。



網架固定支座固定球鉸支座布置圖與網架形式、網架下部結構等都有關,支座以傳遞豎向力為主,因此摩擦力不作為考慮因素,同時如果下部為混凝土結構,網架支座,網架固定支座,網架球鉸支座采用0.3的彈性剛度與該支座的狀態比較接近;摩擦力與支座的彈性剛度還有不同之處在于,摩擦力不只與摩擦系數相關,還與網架固定支座壓力有關,而網架的不同部位,豎向反力是不同的。如果平板支座的水平彈性剛度按下部結構處理,則需將支座底板與過渡板焊勞,這時更不存在摩擦力的問題。 在梁體安裝完畢后,或現澆混凝土梁體形成整體并達到設計強度后,在張拉梁體預應力之前,拆除上、下支座連接板,以防止約束梁體正常轉動。 拆除上、下支座連接板后,檢查支座外觀,并及時安裝支座外防塵罩。 當球鉸支座與梁體及墩臺采用焊接連接時,應先將交座準確定位后,用對稱間斷焊接,將下支座板與墩臺上預埋鋼板焊接,焊接時應防止燒傷支座及混凝土。球鉸 支座在試運營期一年后應進行檢查,支座附近的雜物及灰塵,并用棉絲仔細擦除不銹鋼表面的灰塵。




球形固定鉸支座傳力可靠,各向轉動性能致,不僅具備盆式支座承載能力大、水平位移大的特點,而且能適應大轉角及抗抗上拔力的需要,適用于桁架,連廊,網架,鋼結構,膜結構,及寬橋、曲線橋等建筑。 球鉸支座工程上將結構或構件連接在支承物上的裝置,稱為支座。在工程上常常通過支座將構件支承在基礎或另一靜止的構件上。支座對構件就是一種約束。支座對它所支承的構件的約束反力也叫支座反力。支座的構造是多種多樣的,其具體情況也是比較復雜的,只有加以簡化,歸納成幾個類型,才便于分析計算。 球鉸支座安裝時應對其上下底板的四邊劃注十字中心線,便于安裝找正,安裝時將支座上座板與上部結構的鋼板用高強度螺栓連接或焊接。 支座位置確定后,即可上下固定,支座與上下構造連接方式,可以用螺栓連接也可以焊接,或兩種方式同時使用。當采用焊接時,必須設置預埋鋼板,與混凝土接觸的面還應焊接錨固筋,以求一定的強度和剛度,我公司可以連預埋件起生產。預埋鋼板應有適當數目的、直徑不大的、均勻分布的排氣孔。焊接時不應連續施焊,要采用斷續焊接的方式逐步焊滿,以避免焊接時局部溫度過高而使支座或預埋鋼板變形。



球型支座構造特點及功能球型支座是由上座板、下座板、凸形中間板及兩塊不同形狀的聚四氟乙烯板組成。該系列支座適用于大跨度空間結構及大跨度梁板,尤其適用于高烈度地震區的工程結構。留意要穿插放松千斤頂,不能一起放松,以防橋面損壞或壓壞單個千斤頂。KBQZ抗拔球鉸支座的養護支座使用期間就定期每查一次、保養一次。 連廊球鉸支座:本產品是應用在與主體結構相連接的連廊結構之中,支座可承受20%支座反力的水平力,當發生地震時,不銹鋼板間滑動消能,然后阻尼橡膠產生阻尼耗能,使支座沿連廊縱橫方向,均能產生減震消能作用。特別是彎、坡、斜橋,同一梁體的四個支點高程均不相同,每個墊石高程沒有控制、調整,導致單個梁體四個支座高程控制點相對誤差增大,使得個別支座脫空。
