變壓器容量及損耗參數測試儀潮州

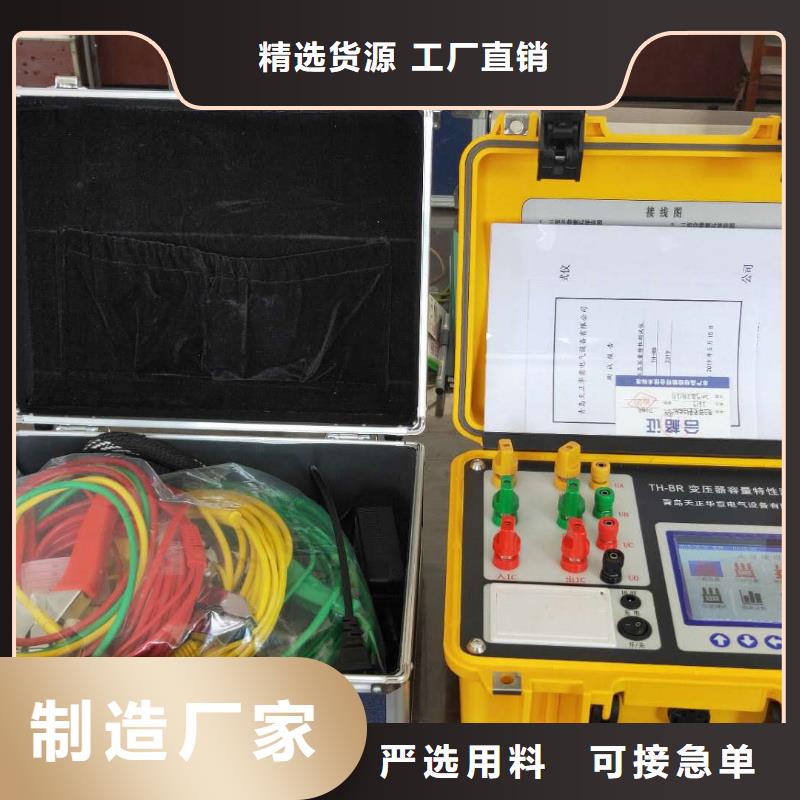

潮州變壓器容量特性測試儀功能特點?采用ARM＋FPGA＋ADC模式，并配以RT-Thread實時操作系統，儀器系統更穩健，測量精度更高。?7寸彩色高亮液晶，觸摸屏，Win8風格界面，中文輸入，全中文菜單。?具有完善電子幫助，各項操作均有接線圖和文字描述，操作直觀簡單。?內置大容量存儲器，USB口通訊，現場測試數據均可保存，根據客戶需要可以將數據上傳到PC機。?具有程序遠程升級功能，根據客戶要求可以遠程升級儀器程序。?在各測試界面下均可以觀察實時電壓通道、電流通道的情況。?可以提供各變壓器特性測試時電壓、電流通道的諧波情況，并用柱狀圖顯示。?通過單一界面實時顯示測試電路的電壓、電流、頻率、功率因數、有功功率、無功功率、視在功率，并可以繪制向量圖，以便于判斷現場接線情況。?標配特制現場低壓短接線，無需螺絲和扳手，可牢固短接被測變壓器接線柱，方便現場測試。?可現場測量多種配變、電變變壓器容量，無需另配電源，檢測更方便、更快捷?結合外配電源以及調壓、升壓、升流等設備，可測量各種變壓器的空載電流、空載損耗、阻抗電壓、負載損耗等變壓器特性數據?所有測試結果均自動進行了相關校正。您只需輸入相關參數（如溫度、空載校正系數等），儀器即可自動進行諸如：波形畸形校正、溫度校正、非額定電壓校正、非額定電流校正等多種校正，使測試結果準確度更高?變壓器特性測量中，電壓量程可達750V，電流量程達100A，且內部配有保護電路。測量時不用切換檔位既可保證測量精度，更不用擔心因檔位選錯而燒壞儀器?變壓器特性測試時，電壓、電流量程均可以非常靈活、簡便的進行擴展，只需簡單的通過外接電壓互感器、電流互感器即可，大大加寬了儀器的測試范圍?根據測試結果中的空載、負載損耗，可自動推定三相油浸式配變、電變變壓器的性能水平，供工作人員現場參考。?直阻測試提供6檔輸出電流選擇，可以輸出10A電流。?參數設置更加完善，可以設置變壓器的測試繞阻、分接位置、測試相別、試品溫度、折算溫度值等。?具有音響放電報警，減少誤操作。

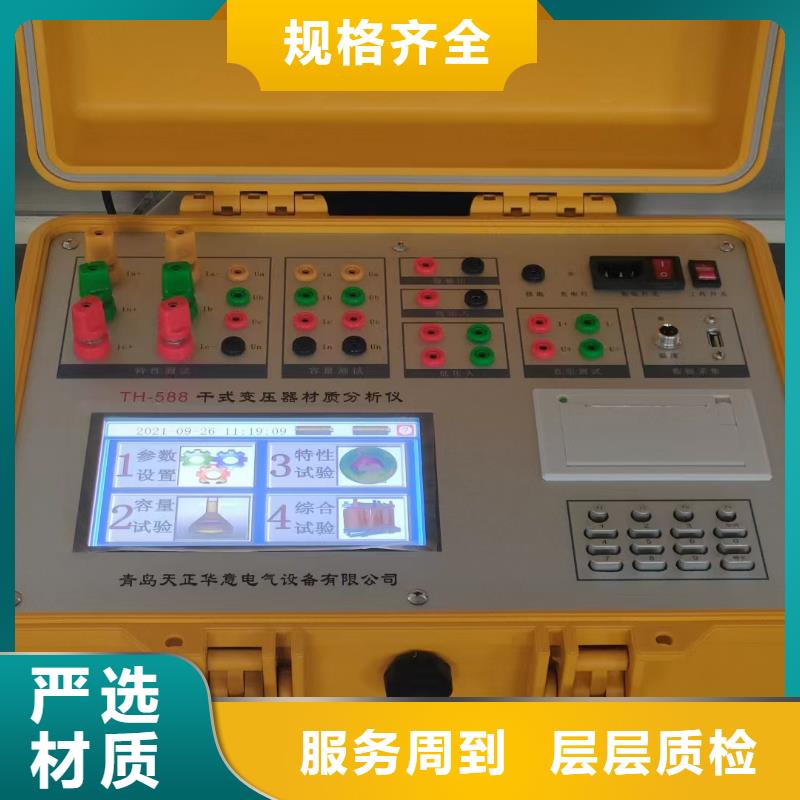

潮州變壓器容量特性測試儀 功能特點（1）可準確判斷10KV、35KV及光伏干式變壓器的材質。（2）可以盲測10KV變壓器的容量及35KV、110KV、220KV的變壓器容量，支持直接測試出變壓器實際容量盲測與銘牌容量一致性對比。（3）集成變壓器材質測試、容量測試、特性測試、直阻測試、變比測試；可測量各種類型變壓器的空載損耗、空載電壓、空載電流、負載損耗、阻抗電壓、短路電壓、各種溫標下的校正損耗等。（4）可自動進行波形畸變校正，溫度校正，電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），操作人員只需根據變壓器類型輸入校正指數，儀器即可自動計算出校正后的結果，非常適合沒有做稍大容量變壓器短路試驗條件的單位。（5）允許外接電壓互感器和電流互感器進行擴展量程測量，可測量任意參數的被試品。（6）根據《變壓器能效計劃（2021-2023年）》涵蓋所有涉及GB20052-2020《電力變壓器能效限定值及能效等級》相關標準。（7）測試儀采用知名廠家生產的7.0英寸，800＊480圖形點陣的高亮度、寬溫、寬視角、陽光下清晰可視的全觸摸型工業級彩色液晶屏。（8）電池剩余電量百分數指示功能，絕非簡單的虧電報警。（9）導電硅膠觸摸按鍵使操作更簡便，按鍵壽命更長。（10）測試結果存儲功能，可存儲500組以上容量測試數據。（11）用戶可隨時將測試的數據通過微型打印機將結果打印出來。（12）集成了中小型變壓器和電壓互感器的直流電阻測量，采用全新電源技術，電流檔位多，測量范圍寬，可根據負載自動選擇電流。（13）集成智能電子尺可自動采集數據并在儀器中顯示，溫度自動采集。（14）內置接線圖及電子說明書。（15）全漢字菜單及圖形操作提示實現友好的人機對話，操作簡便；觸摸屏與硅膠按鍵雙功能操作，適應性更廣。

潮州變壓器容量特性測試儀有源負載正確設置了特性參數后，再進行有源負載的測試功能。按照“測試鉗接在被試變壓器的高壓側，低壓側要良好短接”的原則接好線后，按確定鍵測試；測試完畢后結果顯示在液晶屏上，測試結果包括：三相測試電壓值（Ua、Ub、Uc）、三相測試電流值（Ia、Ib、Ic）、三相實測損耗值（Pa、Pb、Pc）、校正到額定試驗條件下（額定電流、溫度校正到設定溫標）的短路損耗數值、校正到額定條件的阻抗電壓，被測變壓器的高壓電阻和高壓電抗。圖十一 有源負載試驗操作提示圖十二 有源負載測試結果屏4.3.3 結果查詢可以對保存的結果進行瀏覽、打印、刪除、上傳等功能。4.4 特性試驗圖十三 特性試驗4.4.1 單相空載a)為確保儀器的準確度，在低壓側施加額定電壓值，比如低壓側電壓為0.4KV，變壓器的A、B、C各相做單相空載試驗時必須使用單相交流可調電源。b)在參數設置界面中，正確設置測試的變壓器容量，額定高壓、額定低壓，按銘牌所標值輸入。做A相空載時，將黃色測試鉗子夾在變壓器低壓側的a相接線柱，將紅色測試鉗子夾在變壓器低壓側的公共端；測試鉗得粗細線，按接線示意圖聯接（粗線接電流，細線接電壓）。c)接線無誤后，接通單相可調交流電源調壓到231V，按‘開始測試’鍵，進行A相的測試，待數值穩定后按‘A相測試’鍵此時完成a相測試。注意：完成a相測試后必須先斷開所施加的231V交流電源，然后換相測試（每測試完一相必須先斷開電源）。圖十四 單相空載接線提示圖d)做B相空載時，將黃色測試鉗子夾在變壓器低壓側的b相接線柱，將紅色測試鉗子夾在變壓器低壓側的公共端；接線無誤后，接通單相可調交流電源調壓到231V，待數值穩定后按‘B相測試’鍵此時完成B相測試。e)做C相空載時，將黃色測試鉗子夾在變壓器低壓側的c相接線柱，將紅色測試鉗子夾在變壓器低壓側的公共端；接線無誤后，接通單相可調交流電源調壓到231V，待數值穩定后按‘C相測試’鍵此時完成C相測試。f)三相分別測試完畢后顯示實測空載損耗以及校正后的空載損耗（這里的校正是指非額定電壓條件下空載試驗時將測量的功率損耗和空載電流校正到額定電壓條件時的數值）。

潮州變壓器容量特性測試儀單相電源對三相變壓器的短路（負載）損耗的測量：受電源條件限制（沒有三相電源或電源容量較小）時，以及在制造過程或運行中需逐相檢查以確定故障相時，可用單相電源進行短路試驗；試驗方法是將變壓器的低壓三相的出線端短路連接，在高壓側進行三次測量，根據被測變壓器的繞組連接方式可分為以下兩種情況，見a、b；接線與單相電源測量三相變壓器空載損耗的情況相同，可參照圖5-4接線，二次側全部短接。注意：短路電流大于50％額定電流測量的數據才準確。a．加壓繞組為△連接加壓側按圖5-4方式接線，與之不同的是非加壓側（低壓側）的三相出線端需人工短連接。繞組中的電流應為額定電流的倍，測得的數值可按下面公式換算三相短路損耗和短路電壓：※ 注：式中Un為加壓側額定電壓b．加壓繞組為Y連接依次在任兩相之間加壓，同時非加壓側的三相出線端人工短連接。※ 注：式中Un為加壓側額定電壓⑸ 三相三線電源測量變壓器空載損耗：將變壓器非測試端開路，按圖5-5接線； 注意：我們這里采用方法相當于以往的兩功率表法，只測量UAB和UCB兩相電壓值，結果為兩相的平均值；同時功率損耗也只測量PAB和PCB兩相功率，總損耗為兩相功率損耗之和。三相三線測量空載損耗三相三線經PT和CT測量空載損耗圖5-5 三相三線經PT和CT測量空載損耗⑹ 三相三線電源測量變壓器短路（負載）損耗：與三相三線變壓器測量空載損耗的接線方式基本相同，按照圖5-6接線，做短路實驗時變壓器的非加壓側的三個出線端人工短連接。如果高壓或中壓側出線套管裝有環形電流互感器時，試驗前電流互感器的二次一定要短接。三相三線測量短路損耗圖5-6 三相三線經PT和CT測量負載損耗

潮州變壓器容量特性測試儀圖 七 容量實驗可以在液晶屏上直接觸摸相應圖片部分，也可以按動外部鍵盤對應的數字進入到相應的子菜單。4.3.1 容量測試正確設置了容量參數后，再進行容量的測試功能。試驗步：按照提示的接線圖接線，對于250KVA以上的變壓器，要使用相應規格的短路線。圖八 容量測試接線試驗第二步:接好試驗線后，對測試方式進行選擇，測試儀默認為對變壓器施加信號的單一容量法測試，如需進行直阻數據的綜合測試，測試方式的選擇可以用觸摸功能在彩色液晶上修改，也可以使用外部按鍵“F3”進行修改；接線及測試方式檢查無誤既可試驗，使用觸摸功能可以在彩色液晶上的‘開始測試’按鈕區域直接點擊，使用外部按鍵時按‘確認’按鍵，‘開始測試’按鈕轉換成‘測試中..’按鈕，同時儀器發出滴滴的聲響提示正在進行測試，測試完畢自動結束。如果確認數據穩定也可以人工結束，同樣使用觸摸功能可以在彩色液晶上的‘測試中’按鈕區域直接點擊，使用外部按鍵時按‘確認’按鍵，結束測試，測試儀自動給出測試的結果。如果采集數據出現問題，測試儀提示"采集失敗，請檢查接線！"。試驗第三步:測試完畢出現容量測試判別結果，包括：當前測試條件下實測的短路損耗（負載損耗）數值、判定的變壓器參數下國標規定的短路損耗數值、校正到額定試驗條件下的短路損耗數值、校正后的短路損耗數值與國標參數下短路損耗值的百分數誤差。當前條件下實測阻抗電壓數值、判定的國標阻抗電壓數值、判定容量、實測容量、變壓器的實測阻抗；如果在判定容量顯示為“No type”說明實測容量值在兩相臨容量之間，無法歸檔；如果顯示屏提示“負載損耗異常，請用有源負載測試”，則返回主菜單，使用“有源負載”項目進行測試以效驗容量測試的結果。試驗結果參見圖九；圖九 容量測試結果試驗第四步：測試結果的保存和打印。如使用觸摸功能可以在彩色液晶上的‘F1 保存’按鈕區域直接點擊，使用外部按鍵時按‘F1’按鍵，測試儀即可把測試的結果進行保存。在‘結果查詢’子菜單可以查詢到保存的記錄。
